内径规适配指示器转接支架结构

在精密内孔尺寸检测的作业场景中，这类转接支架是打通不同品牌测量部件适配性的核心辅件，日常多用于机加工车间的工序间检测、计量室的精密复检环节，解决不同规格内径规与标准指示本体无法直接对接的痛点。从实际使用逻辑来看，该支架的核心作用是将Diatest系列内径规的测头输出端，稳定转接至行业通用的3/8英寸本体指示器上，无需额外定制非标接口，就能让不同采购批次、不同测头规格的内径测量组件完成组合装配，大幅降低车间测量辅具的备货成本，避免因接口不匹配导致整套测量工具闲置的问题。

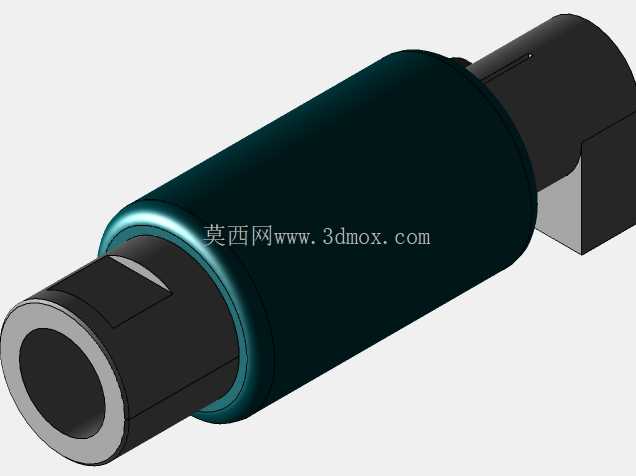

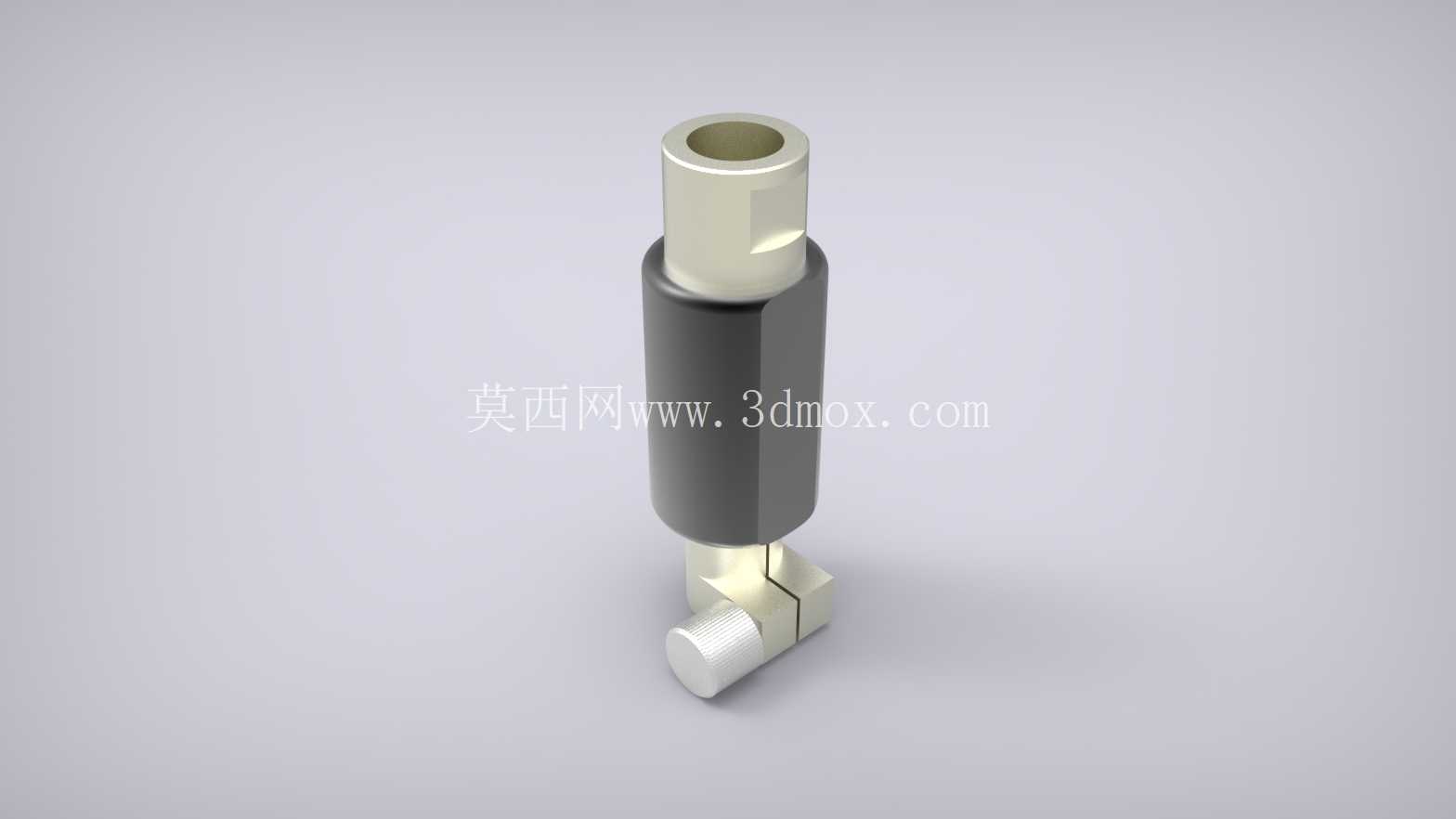

从结构设计思路上拆解，该支架采用分段式同轴布局，上端为标准3/8英寸圆柱插接端，柱面一侧加工有平面定位缺口，装配时可与指示器本体的锁紧螺钉形成面接触限位，避免测量过程中支架与指示器发生相对转动，保证测头的位移传递路径始终与指示器测杆轴线重合，减少因装配偏心带来的测量示值误差。中间段为握持防滑结构，采用大直径圆柱包覆设计，表面做哑光防滑处理，既可以增加手动装拆时的摩擦力，也能作为测头位移传递的刚性中间段，保证测头的微小位移无损耗传递至上端指示器，不会因为支架自身的形变导致测量数据失真。下端为内径规对接端，采用开口弹性夹头式结构，侧面设置锁紧顶丝位，装入对应规格的内径规测杆后，拧紧顶丝即可完成刚性固定，开口结构可适配一定公差范围内的测杆直径，降低对接端的加工精度要求，同时保证装拆效率，现场更换不同量程的内径规测头时无需额外工具即可快速完成锁紧。

从安装边界与尺寸适配角度看，该支架的整体同轴度公差控制在0.01mm以内，上端插接段的外径严格匹配3/8英寸指示器的标准安装孔公差，插入深度设计为15mm，既保证足够的配合长度避免装配晃动，也不会因为插入过深顶到指示器内部的测杆传动结构，造成示值预压过大的问题。下端夹头的内孔直径适配Diatest MH系列内径规的标准测杆外径，开口槽的宽度设计为1.5mm，保证锁紧时夹头有足够的弹性变形量，锁紧后测杆的夹持力可达到80N以上，完全满足测量过程中测头伸缩、复位时的受力要求，不会出现测杆滑移导致的测量失准。中间握持段的直径设计为18mm，符合人手捏持的人机工程尺寸，长时间手持测量作业时不会产生明显的硌手感，同时该段的外圆做了同轴度精加工，可作为支架装夹到测量台架时的定位基准，满足批量检测时将支架固定在台架上做快速比对测量的使用需求。

在实际工况使用中，这类支架需要长期接触车间的切削液、防锈油等介质，因此结构上没有设计易积液的凹槽死角，所有过渡位置均采用小圆角平滑过渡，日常维护时只需用无尘布擦拭即可完成清洁，不会残留切削液杂质导致对接部位锈蚀、卡滞。上下两端的锁紧结构均采用外露式设计，锁紧螺钉的规格选用通用的M2.5内六角螺钉，现场使用时如果出现螺钉滑牙、丢失的情况，可直接用车间通用标准件替换，无需专门采购原厂配件，进一步降低了使用维护成本。从位移传递的刚性设计来看，支架整体采用合金结构钢加工，中间段做了淬硬处理，表面硬度达到HRC45以上，既保证长期使用不会因为磕碰产生形变，也能避免手持时的温度传导导致支架产生热伸长，影响精密测量时的示值稳定性。下端夹头的锁紧位置设计在测杆受力的反方向，锁紧力的方向与测头测量时的受力方向垂直，不会因为锁紧力导致测杆产生微变形，保证测头在孔内做径向摆动找正拐点时，位移传递始终保持线性，不会出现示值跳变的问题。
