多引脚式校准基准工装结构设计

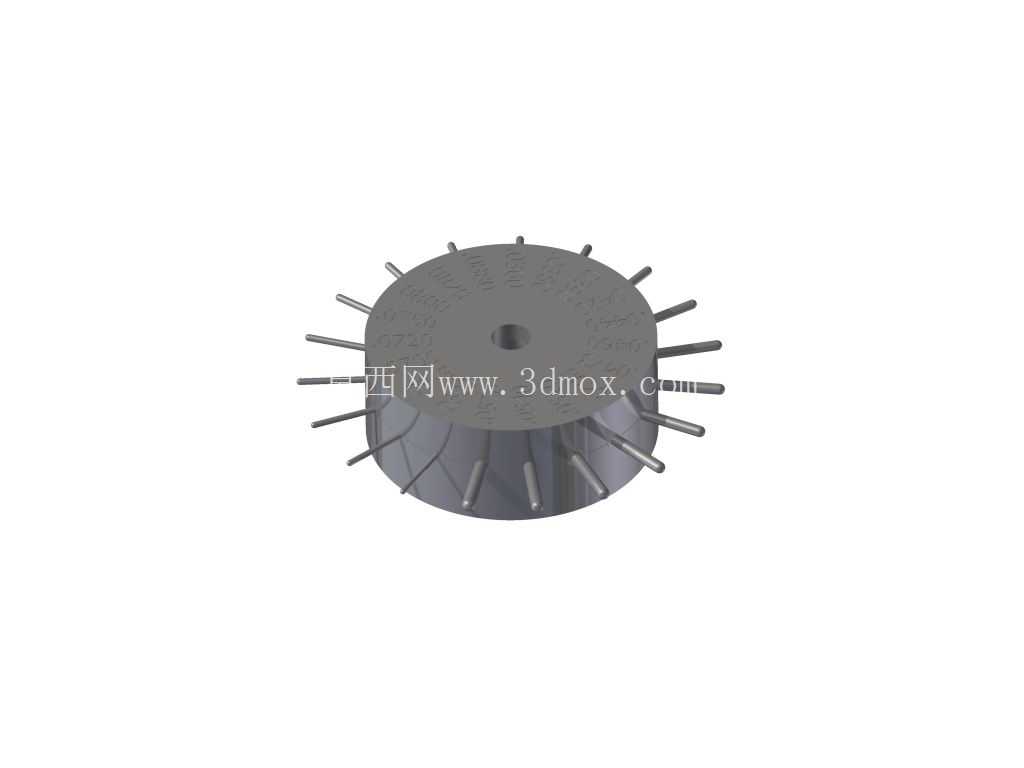

　　在精密电子装联、连接器量产检测的工位上，这类多引脚排布的校准构件是引脚共面度、位置度检测环节的核心基准件，日常会被集成在离线抽检台、在线AOI配套校准位，用来给视觉检测系统做像素当量标定，也能给接触式引脚高度测量治具做零位校准，避免批量检测时出现系统偏差导致的误判漏判。从结构设计逻辑来看，整个构件采用圆盘式基体承载周向均匀排布的校准引脚，基体分为上下两段同轴结构，下段为锥面过渡的支撑段，上段为平整的基准圆盘，中心预留的沉孔是安装定位孔，使用时可以通过定位销或者芯轴穿过该孔，将整个校准器固定在检测台的基准座上，保证自身的安装同轴度控制在0.01mm以内，避免安装倾斜带来的校准误差。

　　周向排布的所有校准引脚采用过盈压装的方式固定在圆盘基体的预制孔内，每根引脚的伸出长度、端面平面度、相邻引脚的角向位置度都经过严格管控，引脚的圆柱度误差控制在微米级，端面没有倒角毛刺，保证接触式测量时探针触碰引脚端面的读数稳定，视觉采图时引脚边缘轮廓清晰无畸变。设计时特意将引脚沿圆盘周向等角度分布，覆盖360度全周范围，校准时可以转动校准器完成不同角度位置的检测系统误差补偿，不需要反复调整校准件的摆放位置，能缩短工位校准的辅助时间。

　　基体下段的锥面结构一方面是为了减轻整体重量，减少安装定位孔的承载负荷，另一方面锥面可以避免安装时和基准座的凸台发生干涉，同时在拿取校准器时锥面可以作为手持受力位，避免手指直接触碰上端的基准面和引脚端面，手上的汗液、污渍污染基准面导致校准精度下降。从安装边界来看，整个校准器的径向尺寸适配常规检测台的基准座安装位，中心定位孔的直径和通用检测工装的定位销直径匹配，不需要额外做转接件就能直接安装使用，引脚的伸出长度经过优化，既保证接触式探针有足够的下行触碰行程，也不会因为伸出过长导致引脚受外力发生弯曲变形，日常存放时只要将校准器放在专用的防震收纳盒内，避免引脚受外力磕碰，就能长期保持基准精度。

　　这类校准件和普通平面量块的区别在于，它可以同时完成平面度、位置度、角向分度多个参数的校准，不需要在工位上更换多个校准标准件，尤其适合多引脚连接器、通讯接插件的量产检测场景，这类零件的引脚数量多、排布密度大，检测系统如果存在角向或者径向的系统误差，很容易出现合格件被误判为不合格的情况，用这种全周排布引脚的校准器做定期校准，能有效保证检测结果的一致性。设计过程中还考虑了耐磨性能，基体和引脚都采用耐磨合金钢材质，经过热处理后表面硬度达到HRC60以上，长期反复触碰、采图也不会出现表面磨损、端面凹陷的问题，引脚和基体的压装配合过盈量经过计算，即使反复拆装、受到轻微外力碰撞，引脚也不会出现松动移位，避免因为单个引脚位置偏移导致整个校准件失效。在实际产线应用中，这类校准器通常会在每班开机前做一次快速校准，每周做一次全参数精度校验，相比传统的单基准块校准方式，全周引脚的结构可以一次性覆盖检测相机的全视野范围，校准过程只需要一次采图就能完成全视野的像素误差补偿，不需要移动校准件做多点标定，能大幅缩短班前准备的时间，也减少了人为移动校准件带来的操作误差。
