诺基亚N90翻盖旋转屏手机结构设计

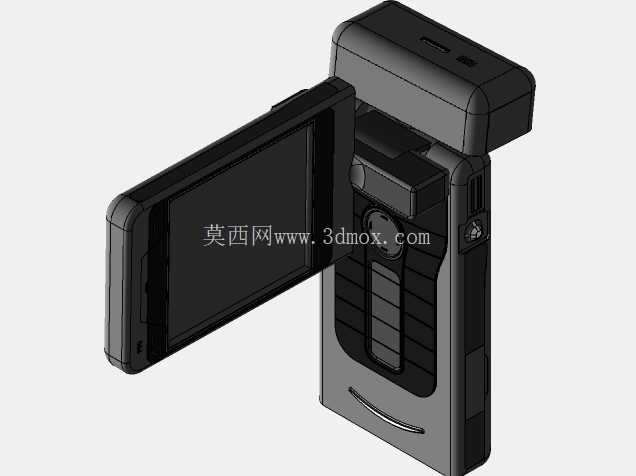

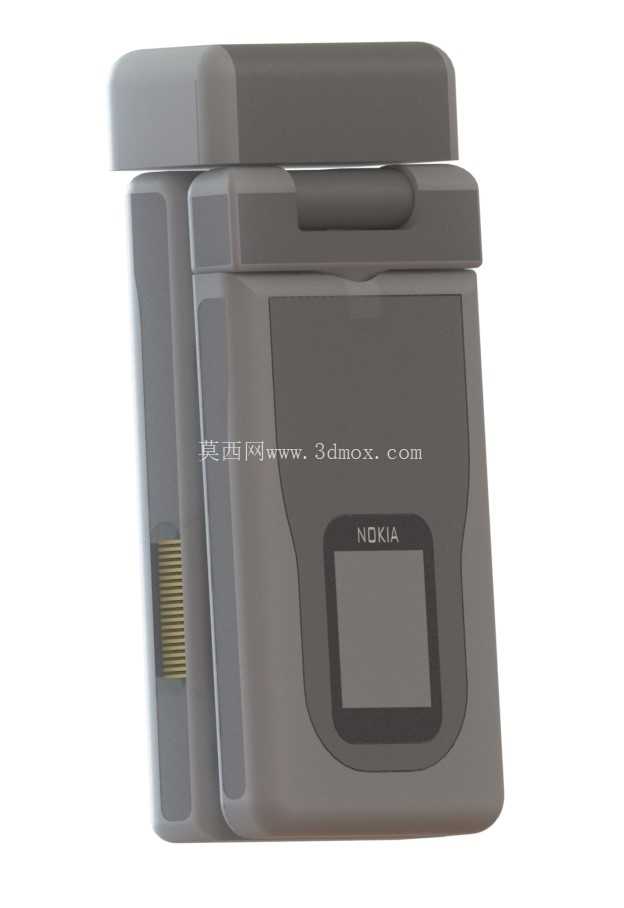

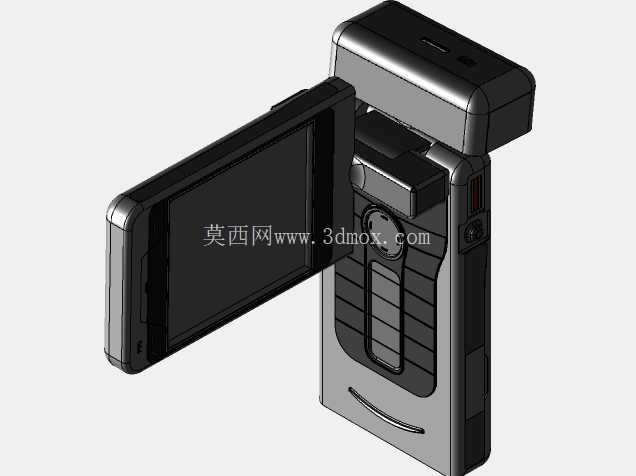

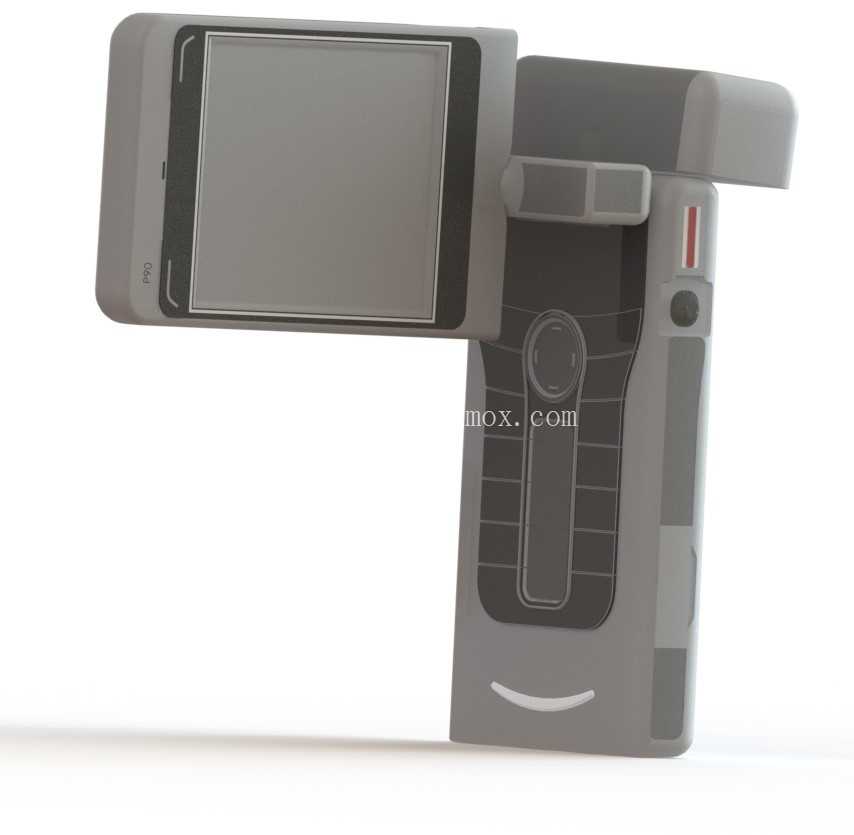

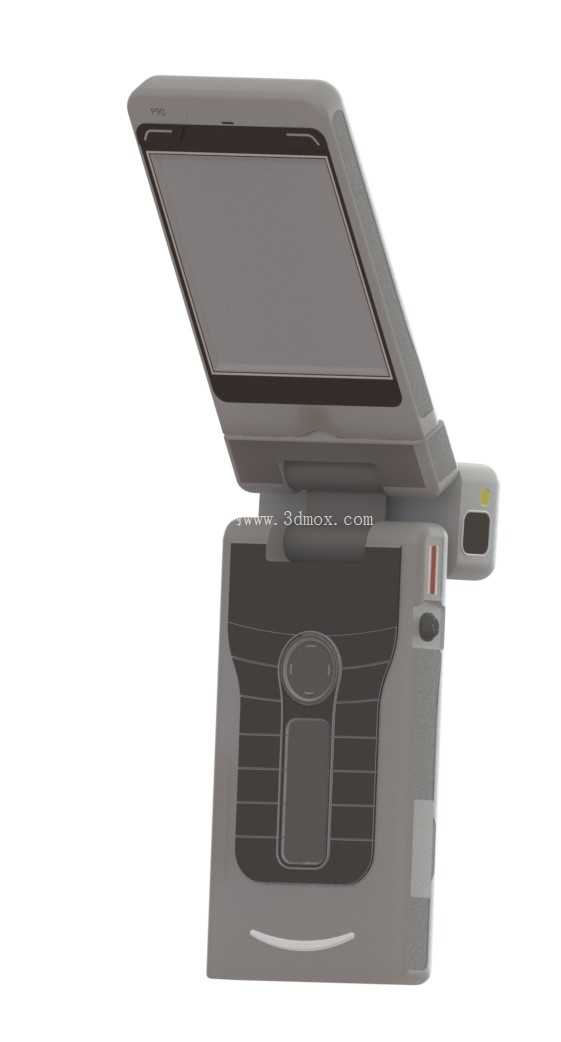

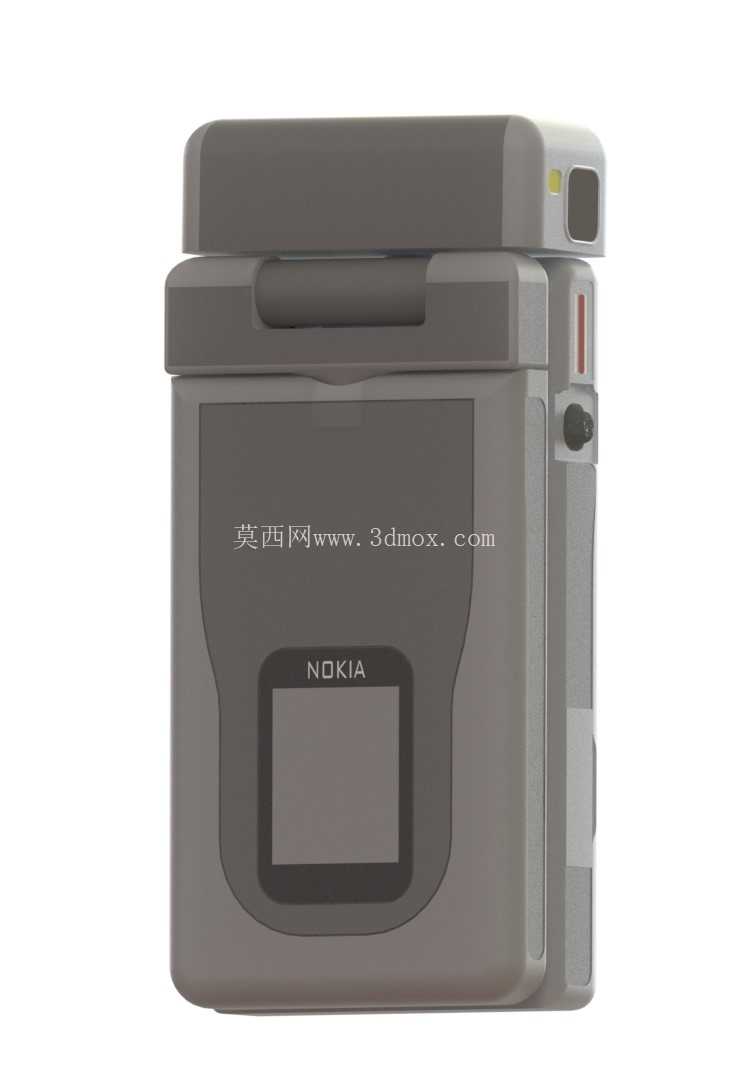

　　这款翻盖旋转屏手机的三维结构设计，核心围绕早期移动通讯终端的便携性与功能拓展需求展开，在功能机向智能机过渡的阶段，这类设备需要同时兼顾通话、影像拍摄、基础多媒体处理的多重使用场景，结构设计上需要平衡翻盖机构的耐用性、旋转摄像头的定位精度，以及整机握持的人机工程表现。从结构布局来看，整机采用上下翻盖的折叠形态，上翻盖集成屏幕模组与旋转摄像头组件，下翻盖承载主板、按键、电池与接口模块，中间的铰链组件是整个结构的核心受力部件，需要承受上万次翻盖开合的疲劳载荷，同时还要为摄像头旋转提供可靠的阻尼与定位支撑，避免旋转过程中出现排线拉扯、松旷异响的问题。在实际工程设计中，这类翻盖通讯设备的铰链部分通常采用多段式转轴结构，内置阻尼弹片与定位卡槽，翻盖开合到预设角度时可以提供清晰的档位反馈，同时转轴内部预留足够的排线走线路径，排线采用耐弯折的FPC柔性材质，弯折半径严格控制在材料允许的最小范围内，避免长期开合导致排线断裂失效。旋转摄像头模块集成在上翻盖的顶端位置，旋转轴与翻盖铰链呈垂直布局，可实现0到180度的旋转定位，满足不同角度的拍摄需求，摄像头模组的固定结构采用定位柱加卡扣的装配方式，周边预留缓冲泡棉的安装空间，避免跌落冲击时镜头模组出现移位或损坏。

　　整机外壳采用ABS+PC混合注塑材质，前壳与后壳通过周边卡扣加底部螺丝的方式固定，螺丝孔位设计在电池仓内部与装饰件下方，兼顾装配可靠性与外观完整性，机身侧面预留充电接口、耳机接口的开孔位置，开孔边缘做倒角处理，避免插拔配件时出现刮手的问题。从安装边界来看，整机折叠状态下的厚度控制在24mm左右，长度控制在112mm，宽度控制在51mm，握持时的重心落在下翻盖的电池区域，单手握持时的重量分布均匀，不会出现头重脚轻的情况。按键区域采用凸起的硅胶按键设计，按键下方的锅仔片固定在主板支架上，按键行程控制在0.3到0.5mm之间，兼顾按压反馈与整机厚度控制。

　　屏幕模组通过背胶固定在上翻盖的前壳内，屏幕周边设置一圈限位筋，限制屏幕在壳体内的窜动间隙，屏幕与壳体之间预留0.1mm的装配公差，避免壳体变形挤压屏幕导致显示异常。电池仓设计在下翻盖的背部，通过可拆卸的电池盖封闭，电池盖采用卡扣式固定，拆卸时不需要额外工具，方便用户更换电池，电池仓内部设置电池定位凸点，避免电池在仓内晃动导致接触不良。在结构强度设计上，整机的四个边角做了圆弧过渡处理，内部对应位置设置加强筋，提升跌落时的抗冲击能力，翻盖闭合状态下上下翻盖之间设置缓冲胶垫，避免合盖时上下壳碰撞出现掉漆或壳体开裂的问题。

　　摄像头旋转结构的阻尼力度经过反复调校，旋转时既不会因为过松导致摄像头自行移位，也不会因为过紧导致旋转操作费力，旋转到前后拍摄的常用角度时设置定位卡点，方便用户快速对准拍摄角度。这类通讯终端的结构设计，需要在有限的内部空间里集成主板、电池、摄像头、屏幕、按键、天线等多个组件，每个组件的布局都需要考虑电磁屏蔽、散热、装配工艺的多重要求，天线区域避开金属遮挡，保证通讯信号的稳定传输，主板上的发热元件对应位置设置散热石墨片，将热量均匀传导到壳体上散出，避免局部温度过高影响使用体验。整个模型完整还原了整机的装配关系，包括各个壳体的卡扣位置、螺丝柱位置、铰链组件的内部结构、摄像头旋转模块的配合关系，对于从事消费电子结构设计的从业者来说，可以参考这类翻盖旋转设备的铰链设计思路、空间布局方式、人机工程处理手法，应用到同类折叠形态的数码产品设计中，尤其是在需要兼顾多形态使用场景的便携设备设计中，这类多转轴配合的结构方案有很高的参考价值，能够帮助设计人员在有限的空间内实现更多的功能形态，同时保证结构的可靠性与使用的便利性。
