13S4P配置可更换电池组结构设计

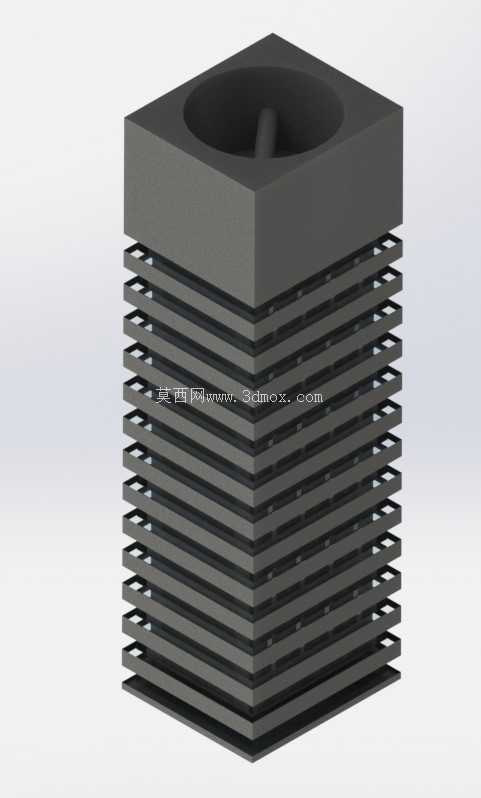

　　在便携储能、工业移动设备、小型电动作业装备的供电系统设计中，可更换电池组是决定设备续航能力、运维效率的核心部件，本次呈现的13S4P配置可更换电池组结构，完全围绕实际工况下的快速换电、散热需求、安装适配性展开设计。从结构布局来看，整体采用方型层叠式外壳设计，顶部设置带定位凸台的凹陷式对接腔，腔体内的中心定位柱能够在电池组装入设备仓时快速对准供电接插件，避免插针偏斜导致的接触不良，同时顶部的方形凸缘能够与设备仓的密封压边配合，阻挡日常使用中的粉尘、飞溅液体侵入接插区域。

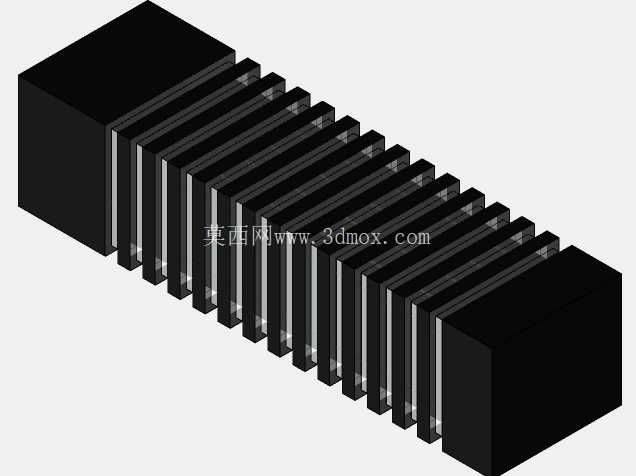

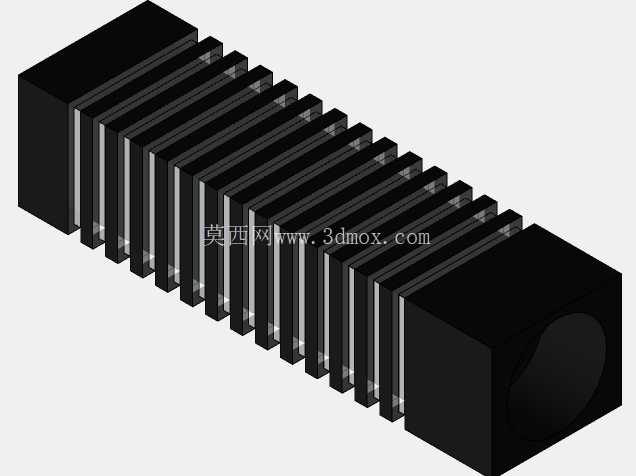

　　外壳主体的层叠鳍片结构并非装饰性设计，而是针对13串4并电芯组大电流充放电时的散热需求做的针对性优化，每一层鳍片之间预留了均匀的通风间隙，当电池组装入带风冷通道的设备仓时，气流能够顺着层叠间隙穿过整个电池组外壁，带走电芯工作产生的热量，避免热量堆积导致的电芯寿命衰减、充放电效率下降问题。在安装边界的设计上，整体外形采用规整的方型轮廓，没有外凸的异形结构，四个侧边的尺寸公差控制在适配通用工业电池仓的范围内，底部的平整支撑面能够保证电池组竖直放置时的稳定性，层叠鳍片的外边缘做了微小的倒角处理，避免换电操作时鳍片边缘划伤操作人员，同时也能减少装入仓体时的卡滞风险。从功能实现的角度，13S4P的电芯配置能够匹配多数中型电动设备的电压与容量需求，外壳的结构强度经过针对性校核，层叠的筋条结构在不增加过多整体重量的前提下，提升了外壳的抗挤压、抗冲击能力，即使在移动作业场景下发生轻微磕碰，也不会轻易出现外壳变形挤压内部电芯的问题。对接腔的凹陷设计除了定位作用外，还能够在接插位置形成一定的防护空间，即使设备在户外使用时遇到少量淋水，凹陷结构也能引导水流从腔体外缘流走，不会直接积聚在接插件位置引发短路风险。

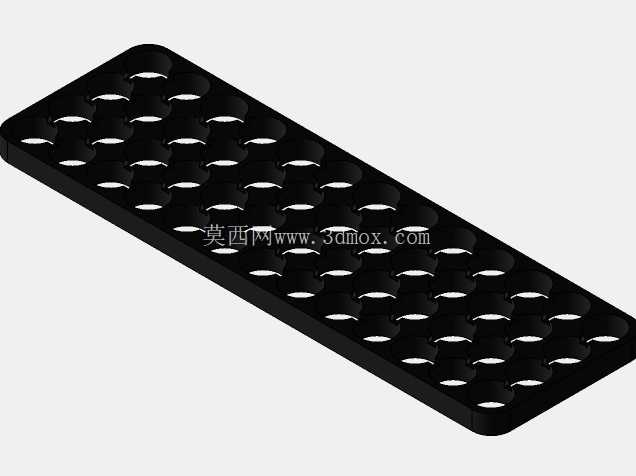

　　在实际选型适配过程中，这类结构的电池组能够适配便携工业检测设备、小型电动作业机器人、户外移动储能终端等多种场景，换电操作时无需额外工具，对准仓体推入即可完成对接锁定，拔出时通过设备仓的解锁按键即可快速取出，能够实现秒级换电，避免设备长时间停机充电影响作业效率。设计过程中针对电芯的排布也做了对应优化，内部电芯的固定支架与外壳的散热鳍片位置做了对应，电芯工作产生的热量能够通过内部导热垫快速传递到外壳鳍片上，相比光滑外壳的同容量电池组，持续大电流放电时的电芯工作温度能够降低8到12摄氏度，有效提升了高负载工况下的电池输出稳定性。

　　外壳的所有棱角位置都做了钝化处理，没有尖锐的边角，一方面是提升操作时的安全性，另一方面也能减少电池组在仓体内反复插拔过程中对仓体内壁的磨损，延长设备电池仓的使用寿命。层叠鳍片的间距经过反复调整，既保证了足够的散热面积，也避免了间隙过小容易积灰、难以清理的问题，日常维护时只需要用毛刷顺着鳍片间隙清扫即可去除附着的灰尘，不会因为积灰影响散热效率。顶部对接腔的尺寸与通用型大电流接插件完全适配，设计时预留了足够的接线空间，能够适配不同规格的动力接插件，不需要额外修改外壳结构即可完成不同接插件的适配安装，提升了结构的通用适配性。
