黑色Grover102BC吉他弦钮结构设计

本次设计的黑色吉他调音旋钮，主要应用于原声吉他、电吉他以及电声大提琴类弦鸣乐器的弦距调节与音准锁定场景，是弦乐器上直接决定音准稳定性的核心五金配件。从实际使用场景来看，这类旋钮需要长期承受琴弦的持续拉力，同时要满足演奏者快速调音、锁音不跑弦的使用需求，日常使用中会经历频繁的旋钮转动、温湿度变化带来的材料形变，以及演奏过程中可能的磕碰，因此结构设计上需要兼顾传动精度、结构强度与操作手感。

从功能特性来看，这款旋钮采用封闭式蜗轮蜗杆传动结构，内部的齿轮副采用小模数精密传动设计，传动比设置在1:18的常用区间，既保证调音时的微调精度，避免转动旋钮时弦距变化过快难以精准控音，又能通过蜗轮蜗杆的自锁特性，在调音完成后自动锁止传动结构，避免琴弦拉力带动旋钮回转导致跑音。旋钮的握持部分采用扁圆形防滑设计，表面做哑光黑色处理，增大手指转动时的摩擦力，即使手部有汗渍也能稳定施力，不会出现打滑情况。旋钮的弦轴部分设计有穿弦孔与锁弦卡位，琴弦穿过孔位后转动旋钮即可将琴弦整齐缠绕在弦轴上，卡位结构可以避免琴弦在缠绕过程中滑脱，减少换弦时的操作难度。

设计过程中首先确定了安装边界尺寸，弦轴的安装柱直径采用行业通用的6mm规格，适配绝大多数吉他琴头的预制安装孔，不需要使用者额外扩孔或者打磨，安装法兰的厚度控制在3mm，安装后法兰面与琴头表面完全贴合，不会出现凸起或者间隙，配套的固定螺丝孔位间距与市面主流Grover系列旋钮完全通用，可以直接替换同规格的老旧损坏旋钮，不需要重新在琴头上打孔，降低改装替换的门槛。整体外形做了圆弧过渡处理，所有外露的棱边都做了R0.5的倒角，避免安装或者使用过程中划伤手部或者刮蹭琴包。材质选择上，主体外壳采用锌合金压铸成型，保证结构强度的同时控制整体重量，不会给琴头增加过多额外负重导致琴头下坠，内部的蜗轮采用黄铜材质，蜗杆采用45号钢调质处理，保证齿轮副的耐磨性能，长期使用也不会出现齿面磨损导致的传动间隙过大、调音卡顿问题。

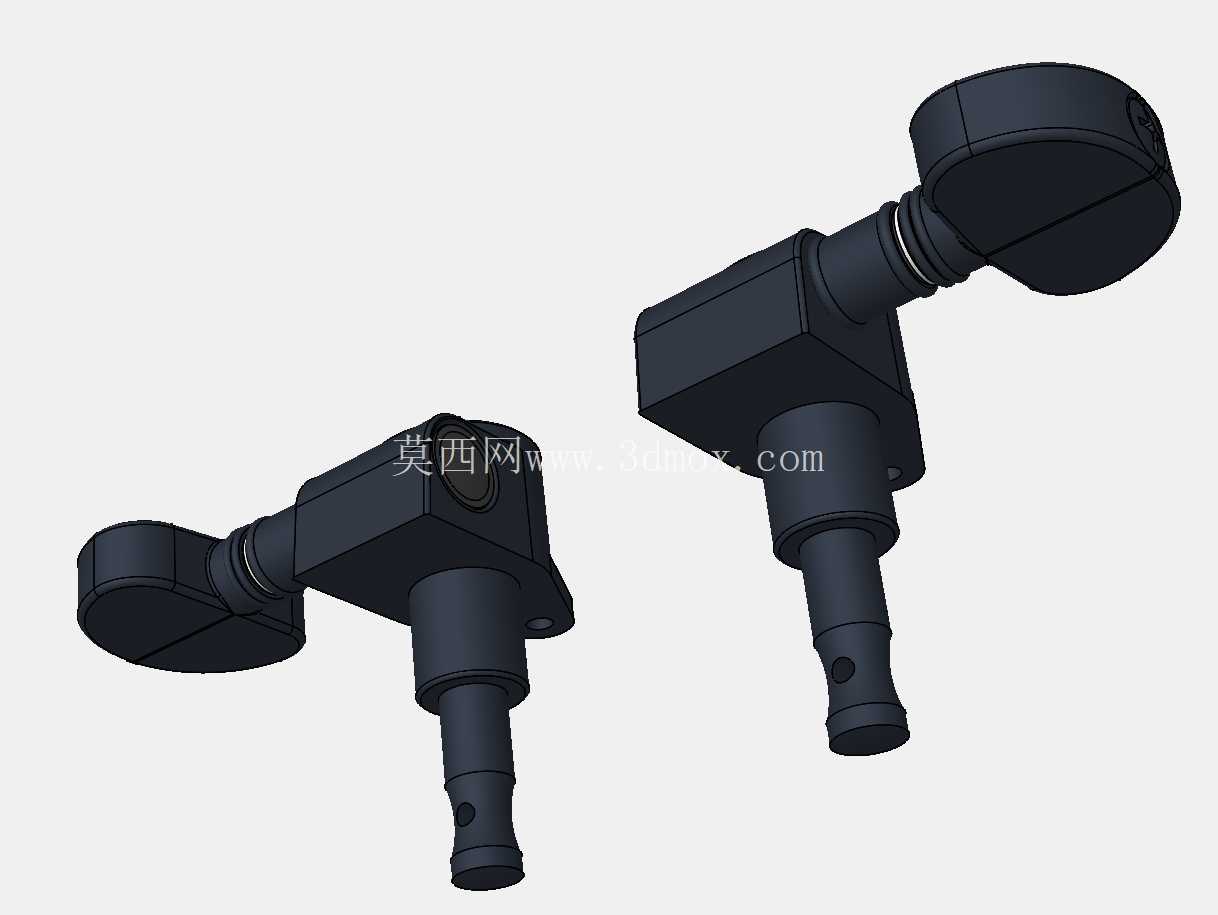

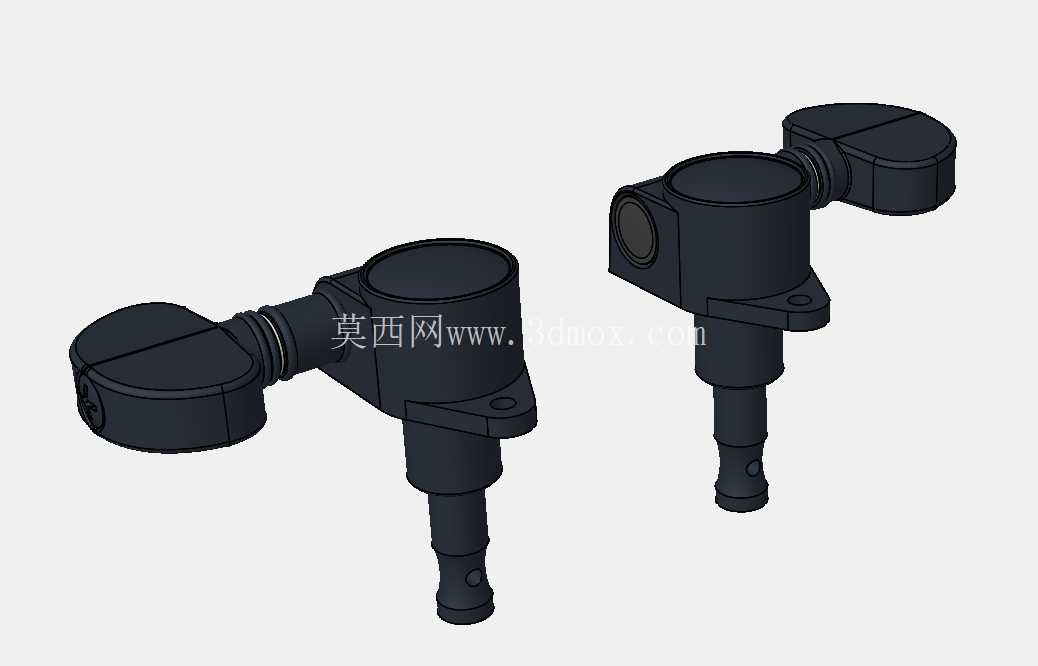

在结构细节处理上，弦轴与外壳的配合部位加装了耐磨尼龙衬套，减少转动时的金属摩擦异响，同时避免长期转动导致的轴孔磨损扩大，延长旋钮的使用寿命。旋钮的转动阻尼做了针对性调校，既不会因为阻尼过小导致轻轻触碰就转动跑音，也不会因为阻尼过大导致调音时转动费力，操作手感均匀顺滑，从松弦到紧弦的全程阻尼保持一致，没有卡顿或者空程。表面的黑色涂层采用电泳工艺处理，相比普通喷漆附着力更强，长期使用不会出现掉漆、露底的情况，耐汗液腐蚀性能更好，即使手部长期接触也不会出现涂层脱落生锈的问题。左右对称的两款结构分别对应琴头左右两侧的安装位置，弦轴的出线方向做了对应优化，安装后琴弦的缠绕角度完全符合弦乐器的力学走向，不会出现琴弦蹭到相邻旋钮或者琴头边缘的情况，保证琴弦振动传导顺畅，不会因为安装角度问题产生多余的杂音。

从安装适配性来看，这款旋钮的整体突出高度控制在28mm以内，安装后不会因为突出过高导致放入琴包时被挤压，也不会影响演奏时左手在高把位的按弦操作，旋钮的转动手柄最大转动半径为16mm，转动时不会和相邻的旋钮产生干涉，即使是六个旋钮并排安装的标准吉他琴头布局，也能保证每个旋钮都有足够的操作空间，调音时不会碰到旁边的旋钮导致已经调好的琴弦音准变化。整体结构没有多余的外露零件，所有的固定螺丝都做了沉头处理，安装后表面平整光滑，外观简洁统一，黑色的外观可以适配绝大多数深色或者原木色的琴头配色，不会破坏乐器的整体视觉协调性。
