复古摩托车前减震叉组结构设计

　　该部件为复古摩托车前轮连接悬架的核心承载构件，承担着前轮与车架之间的载荷传递、行驶冲击缓冲与转向导向功能，在两轮机车的行走系统中属于安全级关键部件。从实际装车场景来看，这类叉组多用于大排量复古巡航车型，适配平直铺装路面的长途巡航与日常通勤，既需要承受车辆静止状态下的前部垂向载荷，也要应对行驶过程中路面颠簸带来的纵向冲击、转向时的横向侧倾力，以及制动时产生的纵向倾覆力矩，对结构强度与运动同轴度有较高要求。

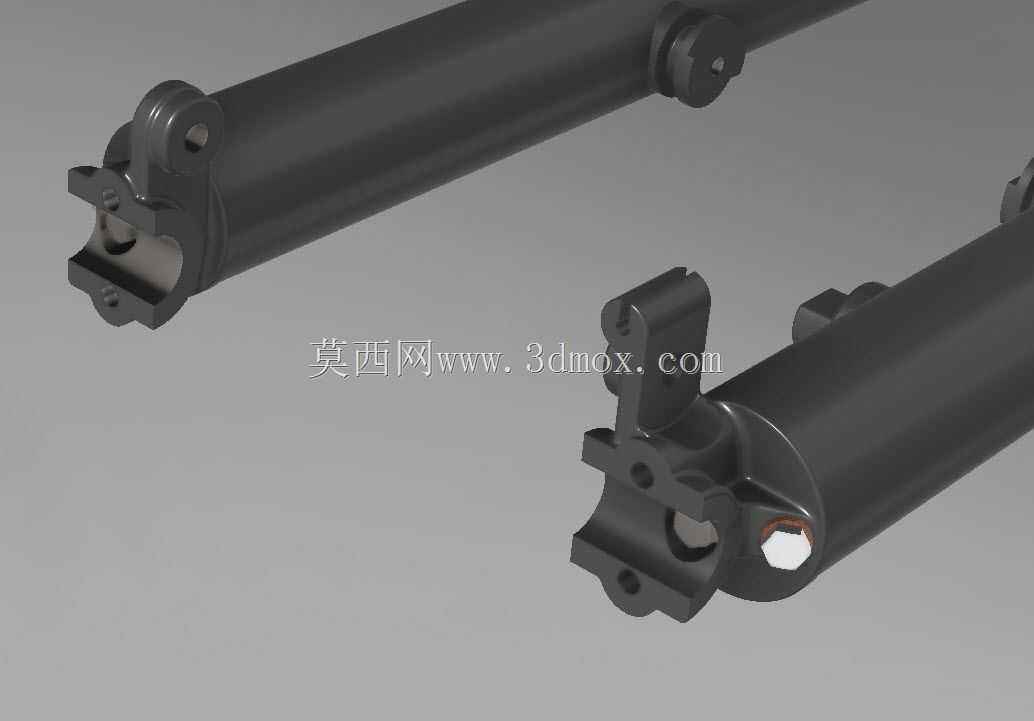

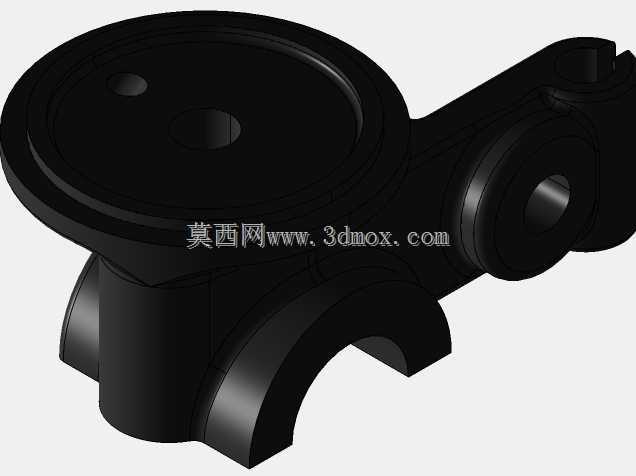

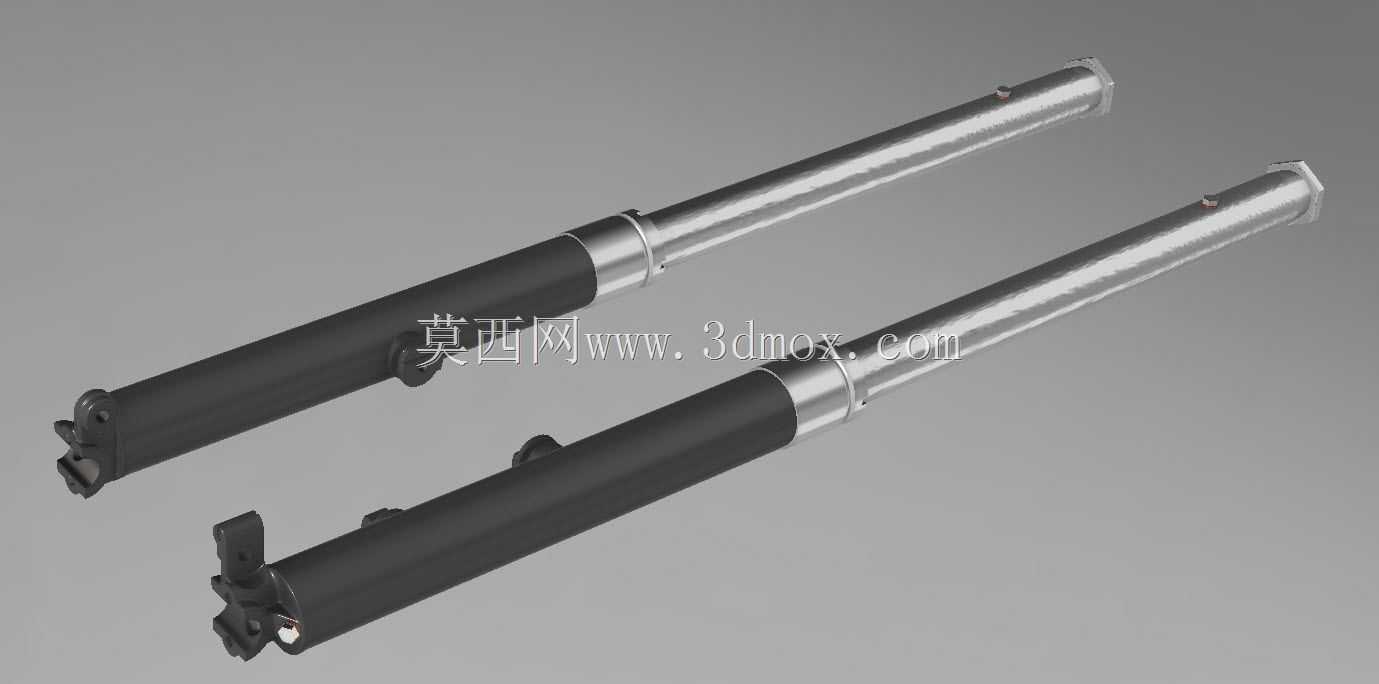

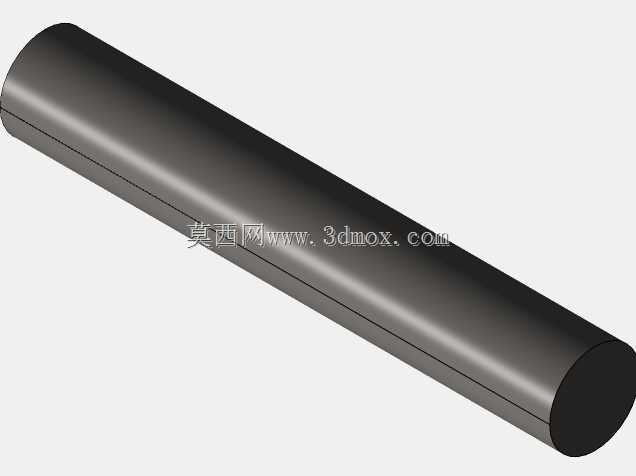

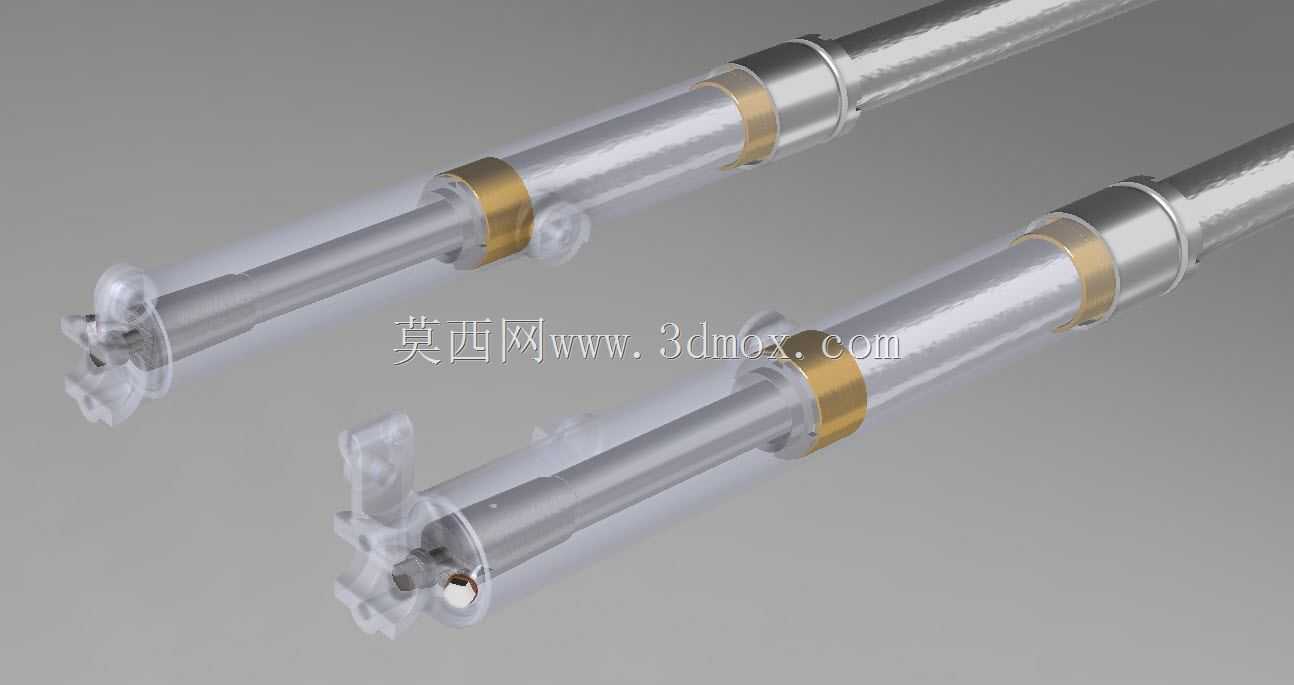

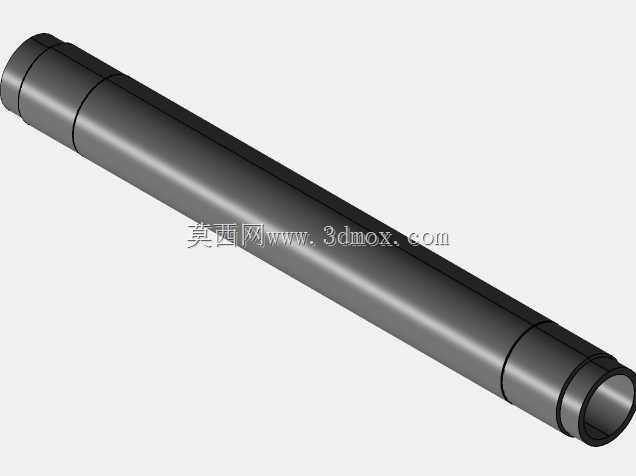

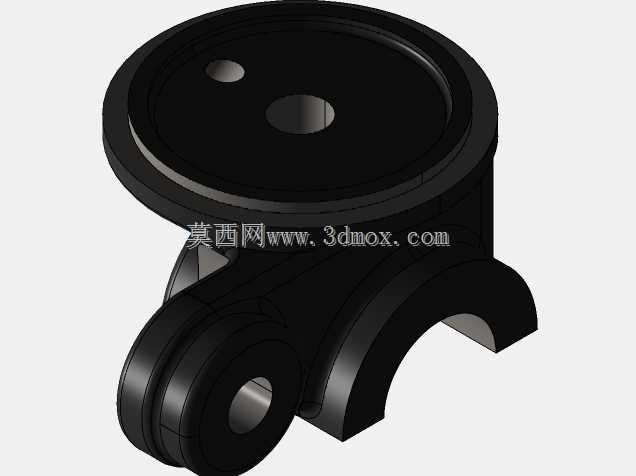

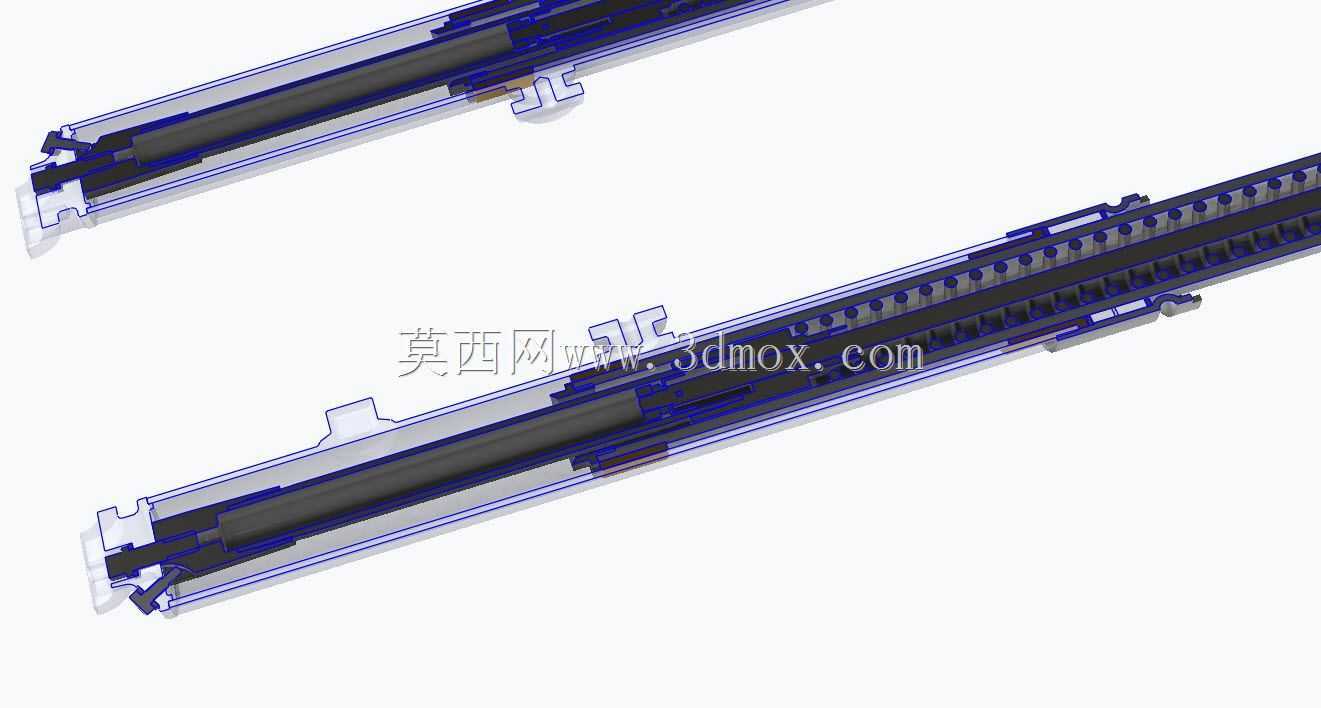

　　从结构设计逻辑来看，该叉组采用套筒式伸缩结构，分为上叉管与下套筒两个核心运动副，上叉管为高精度冷拔无缝钢管，表面做硬铬镀层处理，降低与下套筒油封的摩擦系数，同时提升耐磨与防锈性能；下套筒为铸铝合金材质，在保证结构刚度的前提下降低簧下质量，提升减震响应灵敏度。上下构件的配合间隙控制在0.02-0.04mm区间，既保证伸缩运动的顺畅无卡滞，也避免间隙过大导致行驶过程中出现前轮摆振问题。叉组下部预留了前轮轴安装孔位，孔位同轴度公差控制在0.01mm以内，保证前轮转动无偏磨；侧部的凸台结构用于安装刹车卡钳支架，安装面的平面度公差不超过0.03mm，避免刹车盘片出现偏磨、制动抖动的问题。上部的叉管顶端为上联板安装位，设计有定位台阶与锁紧螺纹，与上联板、方向柱配合后实现转向动作的精准传递，左右两支叉管的安装孔位中心距严格匹配对应车型的前轮宽度与上联板尺寸，保证装车后前轮居中无偏移。

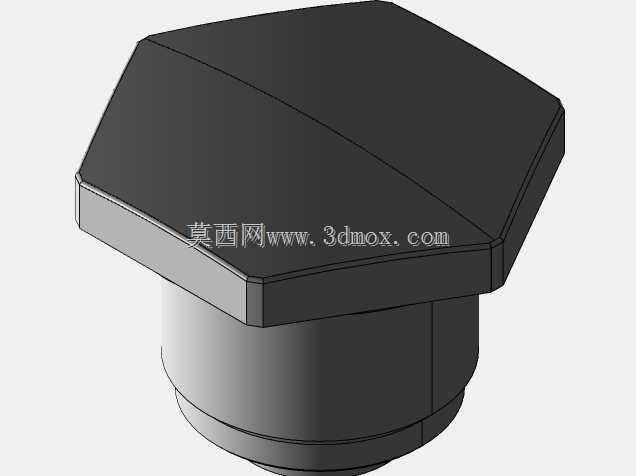

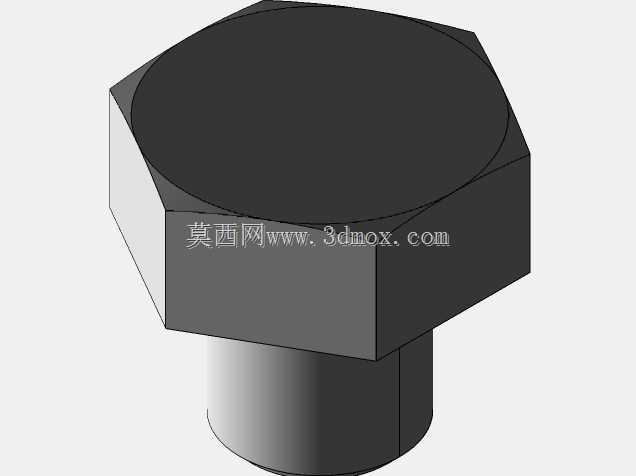

　　在功能特性上，该叉组内部预留了减震弹簧与阻尼油腔的安装空间，可根据使用需求匹配不同线径的弹簧与不同粘度的阻尼油，实现软硬可调的减震效果，应对不同载重与路面条件的使用需求。叉管外露部分设计有防尘套安装位，可阻挡行驶过程中泥沙、灰尘进入套筒内部，避免油封磨损导致的漏油问题，提升部件的使用寿命。下部的放油螺丝结构方便后期维护时更换阻尼油，无需整体拆解叉组即可完成保养操作。

　　从安装边界来看，该叉组的总长度适配对应车型的前部离地间隙与前伸角设计，安装后前轮的最大转向角度不会与车架、挡泥板发生运动干涉；减震行程预留充足，在最大压缩状态下不会出现上下套筒硬顶的问题，最大伸长状态下也不会出现内部构件脱出的风险。建模过程中严格按照实车测绘的比例进行尺寸还原，所有配合面的公差、安装孔位的位置度都参照机车行业的通用设计标准设定，装配关系完全还原实车的连接逻辑，可直接用于复古机车改装的结构验证、维修配件的测绘参考，也可作为机车设计教学中的悬架结构案例使用。建模时对叉管表面的镀层质感、套筒的铸造纹理都做了对应还原，能够直观呈现部件装车后的实际视觉效果，方便改装方案的效果预览。
