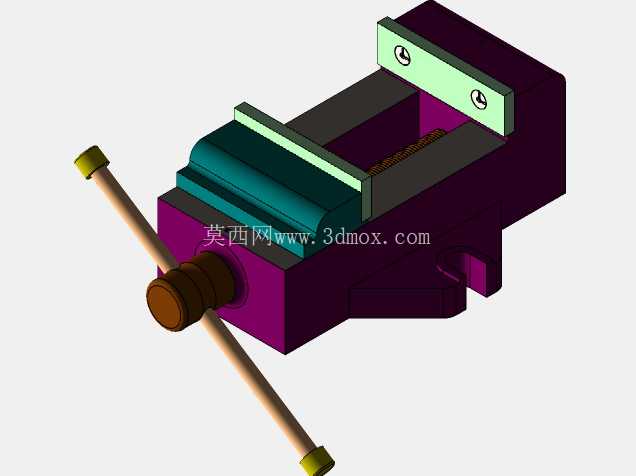

机加工用可调式工业台虎钳结构设计

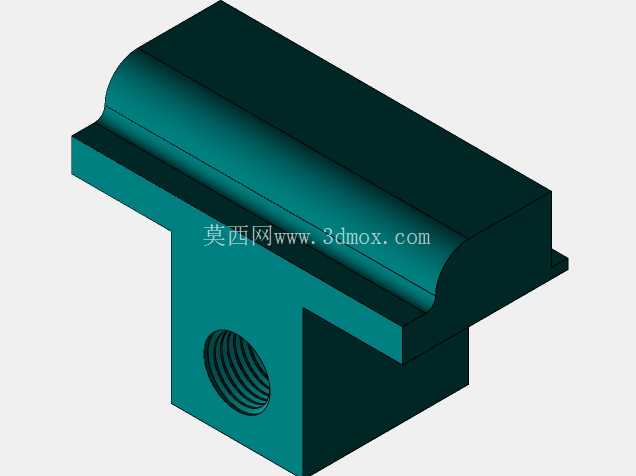

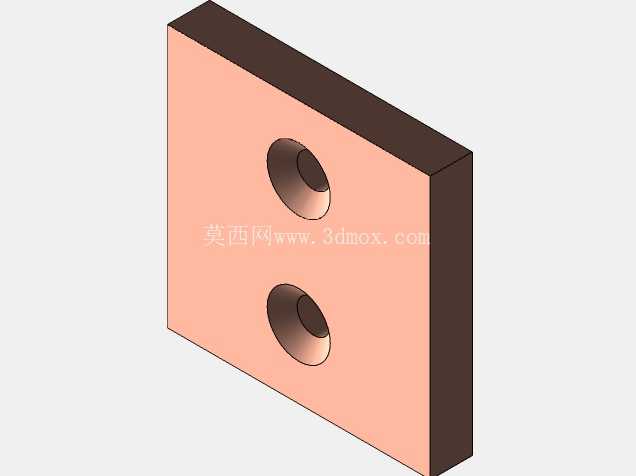

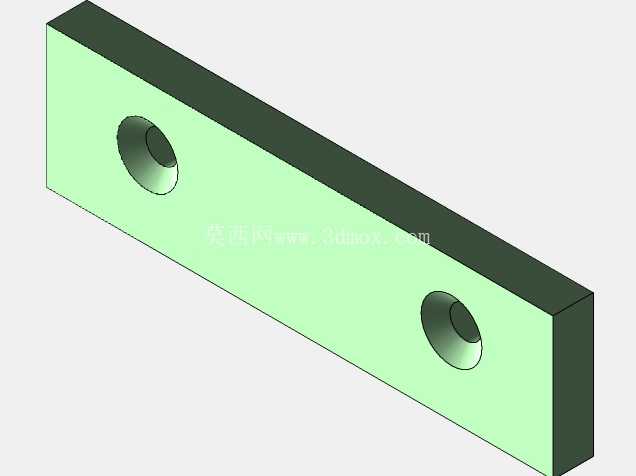

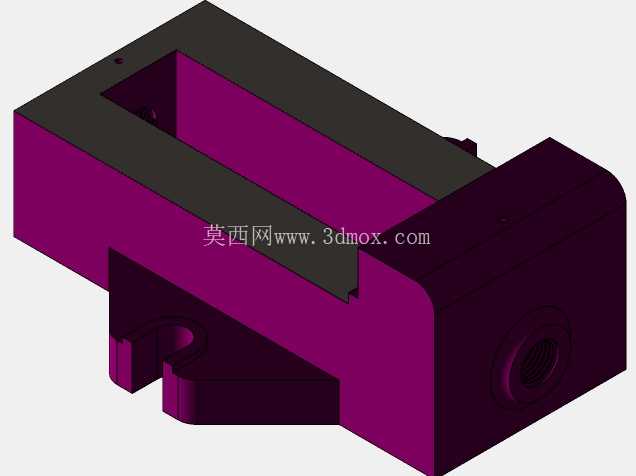

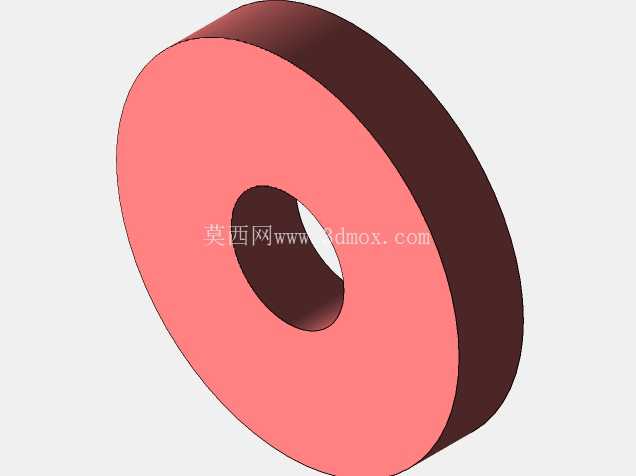

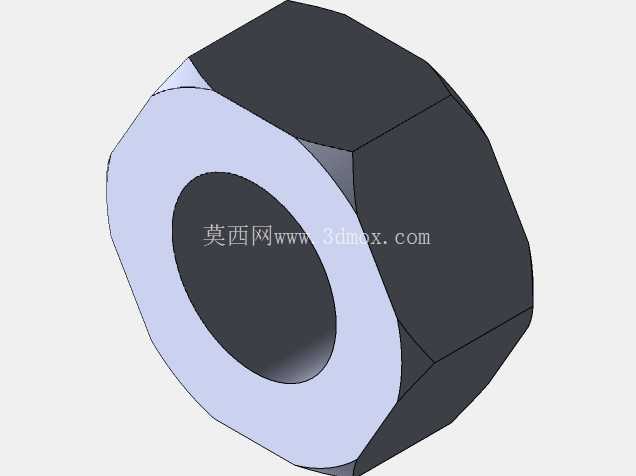

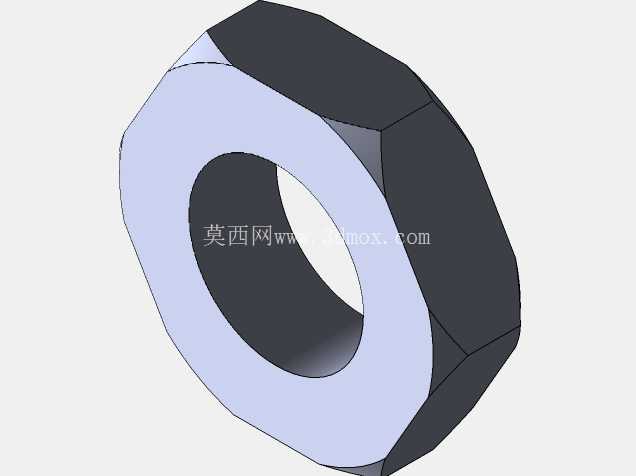

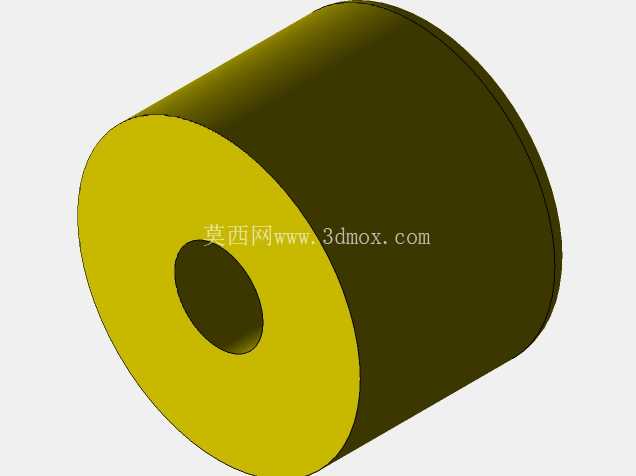

　　这款可调式工业虎钳是面向钳工装配、机加工装夹场景设计的手动夹紧工装，日常在普通铣床、钻床工位、钳工台、小型加工中心辅助工位都能见到它的身影，核心作用是在锯削、锉削、钻孔、攻丝、套丝、小型零件修配、工件划线工序中提供稳定的夹持力，避免工件在受切削力、敲击力时出现位移、翘曲，保障加工精度与操作安全。从结构设计逻辑来看，整体采用了经典的丝杠副传动夹紧方案，钳身主体为箱型一体式铸造结构，这种结构的优势在于刚性冗余充足，能承受较大的夹紧反力与加工过程中的振动载荷，不会因为长期受力出现钳身变形、开口偏移的问题。固定钳身与活动钳身的配合面采用了燕尾导轨导向结构，导向间隙可以通过侧边的调节镶条进行调整，长期使用出现磨损后，不需要整体更换部件，仅通过调整镶条的压紧螺钉就能恢复导向精度，大幅降低了工装的维护成本。活动钳口与固定钳口的夹持面都设计了可更换的齿形钳口板，钳口板通过沉头螺钉固定在钳身上，当齿形因为长期夹持出现磨损、打滑，或者需要更换光面钳口夹持精加工表面时，只需要拆卸两颗螺钉就能完成更换，不需要对钳身主体进行二次加工。

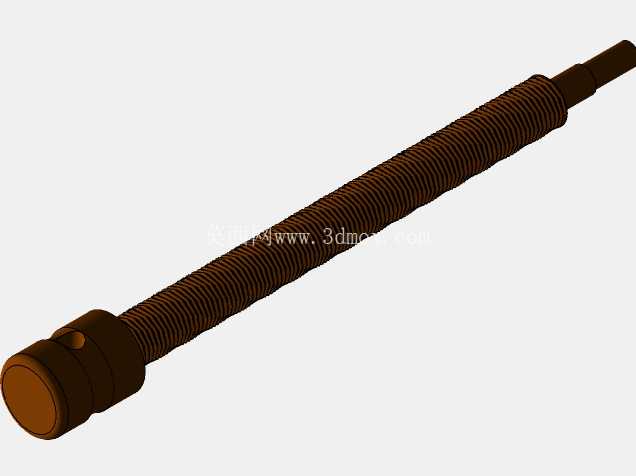

　　钳口的开合通过穿装在钳身内部的传动丝杠实现，丝杠末端设计了穿装加力杆的通孔，配套的金属加力杆可以在需要大夹紧力时穿入，通过杠杆原理放大输入扭矩，满足重型工件的夹紧需求；日常轻载夹持时，直接转动丝杠端部的滚花手轮就能快速调整开口大小，操作效率更高。从安装边界来看，这款虎钳的底座设计了一体式的安装凸缘，凸缘上预留了四个对称布置的螺栓安装孔，可以直接通过T型螺栓固定在机床工作台的T型槽上，也可以通过膨胀螺栓固定在混凝土钳工台面上，安装时不需要额外制作过渡转接板，适配绝大多数常规机加工工位的安装接口。钳身整体的开口行程覆盖了常规小型零件的夹持尺寸范围，钳口深度足够容纳带台阶的异形零件，不会因为钳口深度不足导致工件夹持悬空。

　　在功能特性上，这款虎钳没有设计复杂的液压或气动助力结构，纯机械传动的结构可靠性极高，在车间多粉尘、多切削液的恶劣工况下，不会出现密封件老化、管路泄漏的问题，日常维护只需要定期给丝杠和导轨面涂抹润滑脂，就能保证十几年的使用寿命。设计过程中特意对钳身的受力点进行了加强，丝杠安装座的位置做了加厚处理，避免夹紧力过大时出现钳身断裂的问题；活动钳身的行程限位做了内置式设计，不会因为丝杠旋出过长导致活动钳身脱落，操作安全性更强。

　　针对不同的加工场景，这款虎钳的钳身可以搭配不同材质的钳口板使用，比如夹持软质有色金属零件时，可以更换铜质或者尼龙材质的光面钳口，避免夹伤工件表面；夹持毛坯件时使用淬火处理的齿形钢钳口，依靠齿形嵌入工件表面提供足够的摩擦力，即使承受较大的铣削力也不会出现工件打滑飞出的问题。和普通轻型台虎钳相比，这款虎钳的整体重量更大，重心更低，夹持工件时的稳定性更好，即使在钳口边缘夹持偏重的异形零件，也不会出现钳身倾斜、晃动的问题。丝杠的传动螺纹采用了梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，长期频繁开合也不会出现螺纹滑牙的问题，传动过程中的间隙更小，夹紧时的空行程更短，操作手感更扎实。在实际生产场景中，这类虎钳除了用于常规的机加工装夹，还可以配合小型焊接工装、装配工装使用，作为工位上的通用夹紧基准，不需要针对每个小型零件制作专用夹具，大幅降低了多品种小批量生产的工装成本。设计时也考虑了操作的人机工程性，加力杆的长度经过匹配计算，正常成年男性不需要使用加长套管就能达到足够的夹紧力，避免因为过度加力导致丝杠变形或者钳口断裂；手轮的位置高度适配钳工站立操作的手臂高度，长时间操作也不容易出现疲劳。
