管道夹持固定式虎钳工装结构

这套虎钳结构面向管道预制、水暖安装和现场维修中的管材固定需求，核心任务是把圆管稳定夹持在工作台或安装板上，使后续套丝、切割、倒角、去毛刺等操作不再依赖人工扶持。与普通平口钳不同，钳口区域针对圆管外形做了适配，夹持时接触应力分布更均匀，能够减少薄壁管被压扁、夹伤的风险，同时在旋切或攻丝扭矩作用下保持管材不打滑。

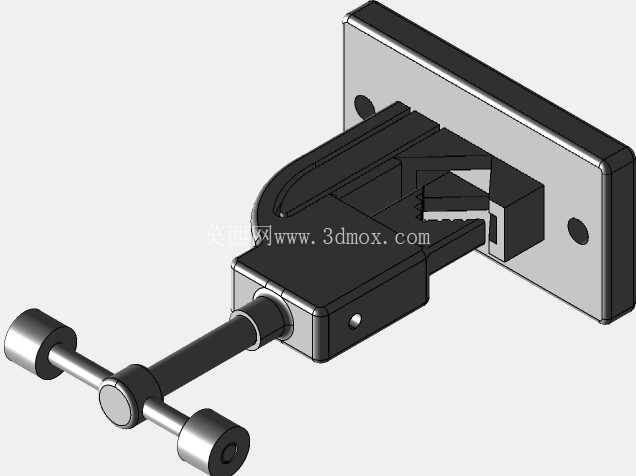

从布置方式看，模型采用背板安装形式，后方矩形安装板承担主要定位和承载作用，板上预留安装孔，可通过螺栓固定在工位台面、预制支架或移动维修小车上。背板与钳体之间形成明确的安装边界，选型时需要重点核对背板厚度、孔位间距以及钳口前方留出的操作空间；若用于长管加工，还应在钳口两侧配置管材支撑，避免悬臂重量造成偏心载荷。

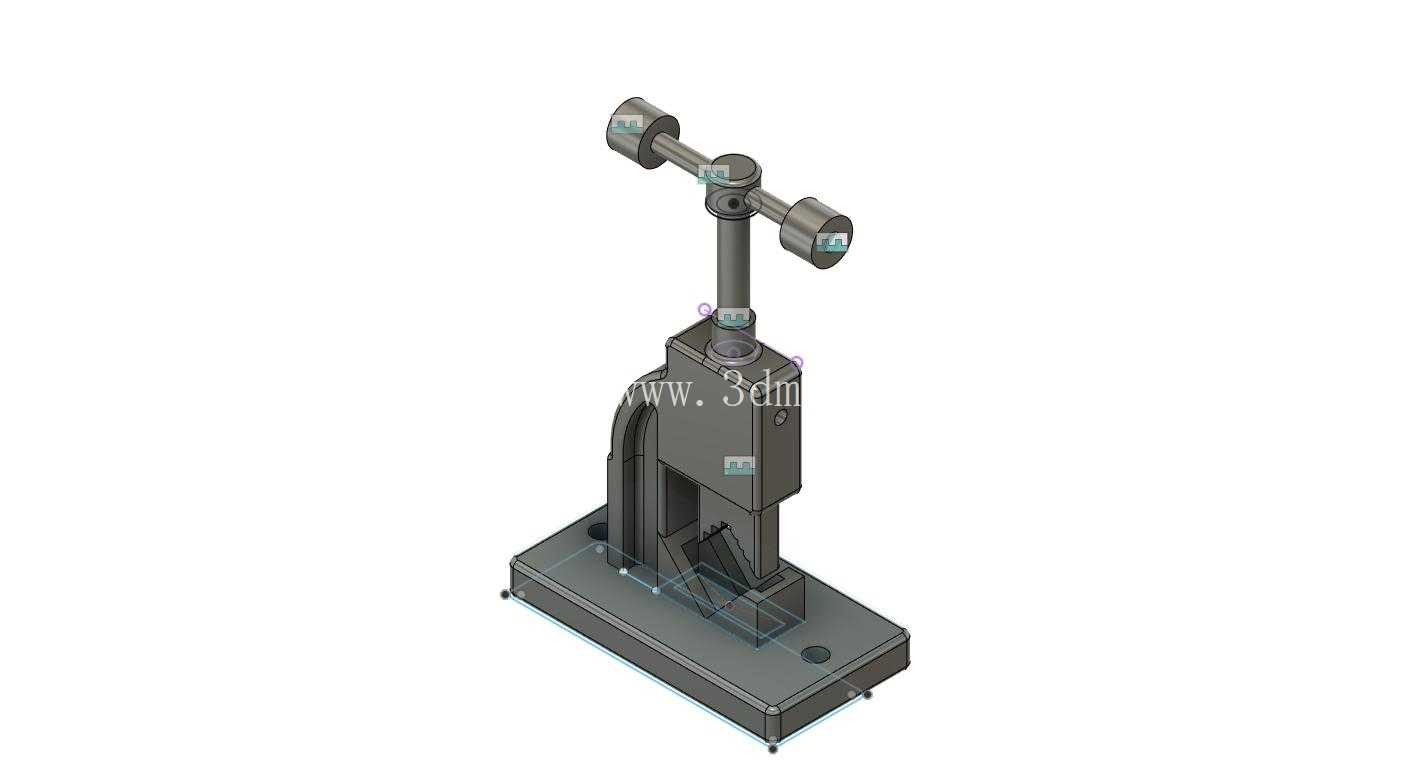

钳体部分采用螺杆进给思路，旋转侧方手把即可带动活动钳口移动。手把为横向双握柄结构，操作者可从侧面施加扭矩，增力过程直观，锁紧后依靠螺纹自锁维持夹紧力。对于现场频繁换管的工况，这种结构的优势在于动作简单、维护点少，螺纹副磨损后也便于检查和更换；设计时则要关注螺杆轴线与钳口运动方向的同轴度，避免长期偏载导致卡滞或局部磨损。

功能结构上，固定钳口与活动钳口共同围成管材夹持区，钳口开合范围决定了可加工管径。模型中钳体、背板、手把和压块之间的层次关系清晰，适合用于夹具原理演示、工装方案沟通以及维修工位布局校核。进行三维细化时，可进一步补充钳口齿形或可换钳口垫：齿形钳口适合黑皮钢管和重载切削，铜质或尼龙垫则适合不锈钢管、涂塑管等表面要求较高的工件。

从受力路径分析，管材受到的切削力和扭转力先传递到钳口，再经活动钳体、螺杆和固定机体传到背板，最后由安装螺栓扩散到工作台面。因此背板不能只按外形板件处理，安装孔周边需要考虑挤压和局部弯曲；钳体与背板连接区域也应保留足够壁厚，以承受套丝时产生的周期性扭矩。若把该夹具用于批量生产线，可在现有手动进给基础上评估气缸或液压缸驱动方案，但手动结构在小批量、户外抢修和无气源场景中仍具有更强适应性。

外形边界方面，手把旋转半径是现场布置中容易被忽略的部分。台面靠墙安装时，背板到墙面的距离、手把最低位置与台面前缘的关系都要提前校核，否则会出现摇柄干涉、操作者无法完整施力的问题。钳口高度则应与常用切割机、套丝机的作业高度匹配，过高会增加管材弯矩，过低则不便于观察切口和对刀。

整体建模思路围绕“可靠夹持、快速固定、便于维护”展开，没有复杂的传动链，各零件功能分工明确。对结构设计人员而言，该模型可作为管道工装设计的基础参考，用于检查钳口开度、螺杆行程、安装孔位和操作空间；对设备选型人员而言，则可据此判断工位承载、安装方式和管件规格是否匹配实际加工场景。
