惰性气体放电等离子演示球结构设计

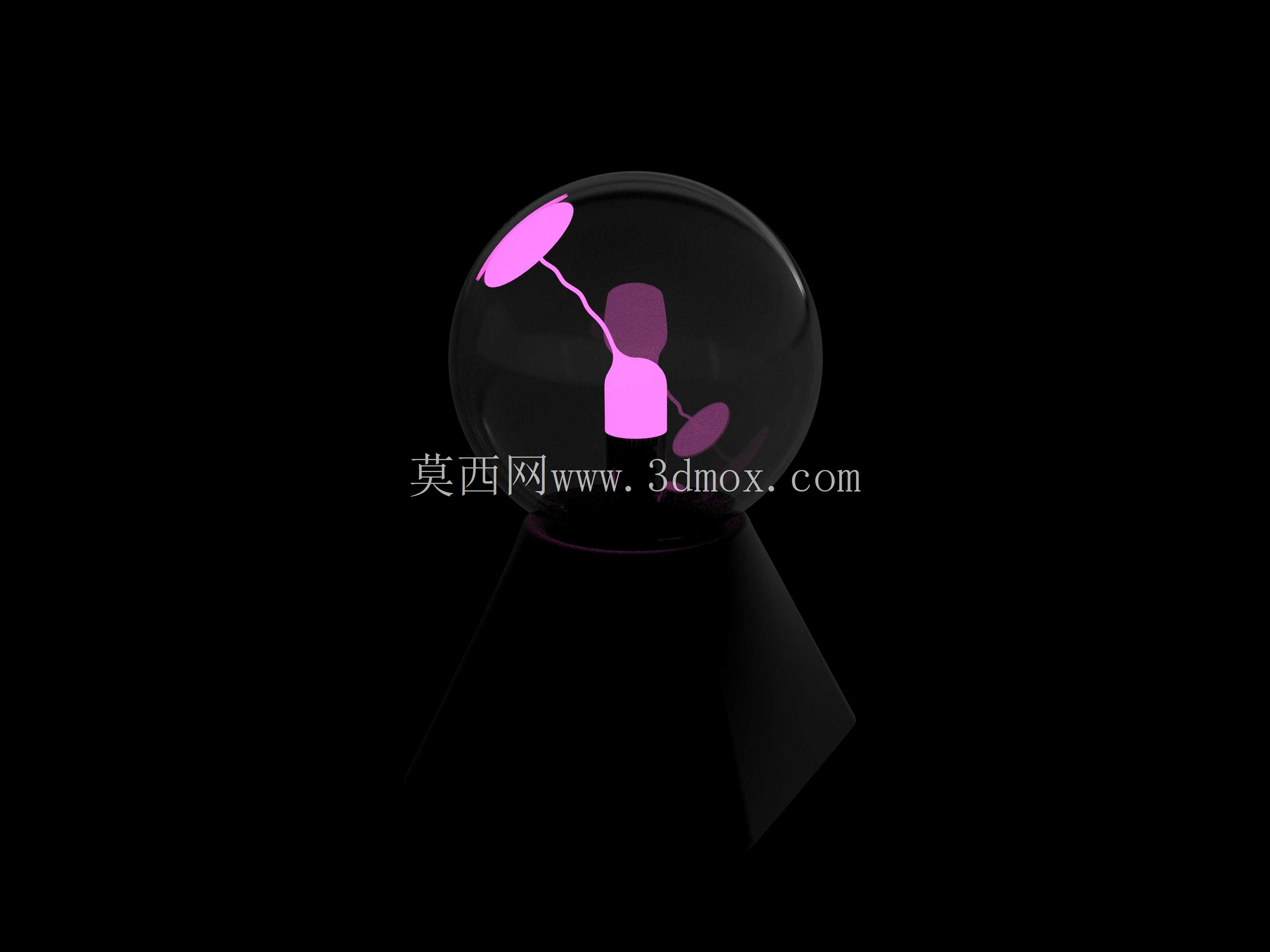

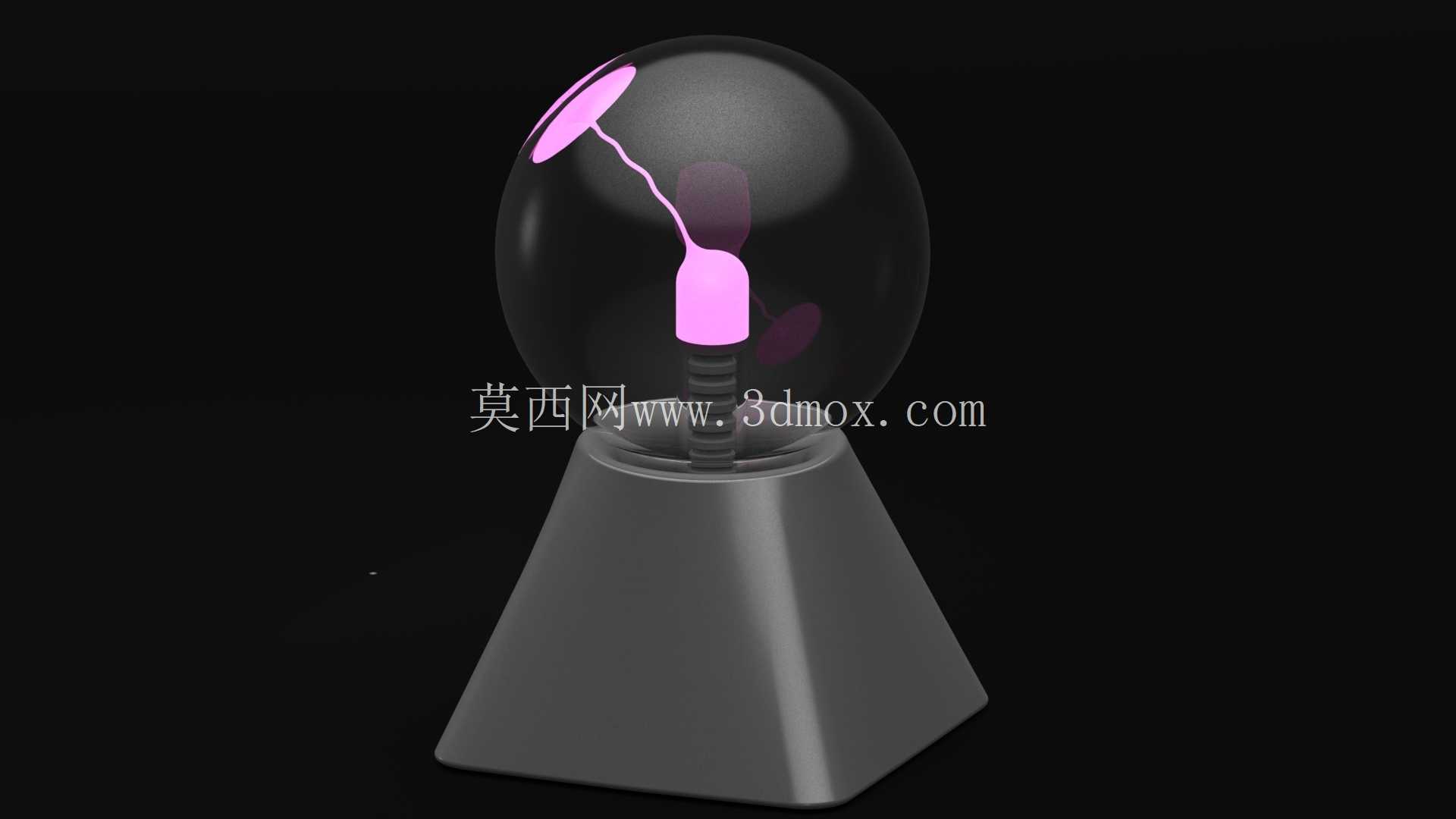

这款等离子演示装置的核心结构围绕透明球形腔体展开，外层采用高透硼硅玻璃吹制成型，腔体壁厚控制在2-3mm区间，既保证足够的结构强度耐受内部低压充气环境，又能最大程度降低光线折射损耗，让内部放电弧光的呈现效果不受壳体干扰。球形腔体的底部采用磨边密封结构，与下方的底座承托台通过耐高温硅橡胶密封圈实现静密封，密封面的平面度公差控制在0.05mm以内，避免长期使用过程中出现惰性气体渗漏的问题，保障装置的放电性能稳定。

腔体内部填充的是按特定比例混合的氦、氖、氩等惰性气体，充气压力维持在低压状态，中心位置设置的高压电极采用耐高温金属材质加工，电极端部做圆弧钝化处理，避免尖端电场过度集中导致局部放电过于剧烈，影响整体弧光的均匀分布效果。电极的引线从底座中心的绝缘过孔穿出，过孔位置采用环氧树脂灌封处理，既实现高压引线与金属底座之间的绝缘隔离，也进一步辅助提升腔体的密封性能。

下方的底座采用上窄下宽的锥台结构设计，底部直径大于球形腔体的半径，整体重心落在底座支撑面的中心区域，放置在水平台面时的静态稳定角超过30度，日常摆放过程中不易出现倾倒问题。底座内部预留了高压发生模块的安装空间，模块与底座内壁之间设置绝缘隔热衬层，避免高压模块工作时产生的微量热量传导至玻璃腔体密封位置，加速密封圈老化。底座的底部设置三个均匀分布的橡胶防滑脚垫，脚垫突出底座底面1.5mm，既可以避免底座与放置台面直接摩擦刮花接触面，也能提升放置时的摩擦力，减少意外滑动的概率。

从应用场景来看，这类装置常作为科普教具使用，在中小学科学课堂、科技馆互动展区中，用来直观展示低压气体在高压电场下的放电现象，观众将手贴近玻璃球外壁时，人体的电势会改变球外的电场分布，内部的放电弧光会随着手指的移动发生偏移，形成直观的互动演示效果。在结构设计过程中，需要重点考量高压部分的绝缘安全距离，内部高压电极与玻璃壳体内壁的间距、高压引线与底座金属部件的爬电距离都需要满足低压电器的绝缘安全规范，避免出现漏电风险。同时球形壳体的弧度设计需要经过反复验证，保证不同角度观察时都能清晰看到内部的放电纹路，不会因为壳体的折射出现视觉变形。

在建模过程中，球形腔体与底座的配合面是尺寸匹配的核心要点，玻璃球底部的磨边直径需要与底座承托槽的内径保持0.2-0.3mm的间隙配合，既方便装配时的定位安装，也能给玻璃材质的热胀冷缩预留足够的形变空间，避免温度变化时玻璃壳体与硬质底座之间出现挤压应力导致壳体开裂。中心电极的安装同轴度需要控制在0.1mm以内，保证电极处于球形腔体的正中心位置，让各个方向的电场强度分布均匀，避免出现某一侧弧光过强、另一侧弧光稀疏的问题。底座内部的安装筋位需要与高压发生模块的安装孔位精准对应，模块固定后不会出现晃动，引线的走线槽预留足够的弯曲半径，避免高压引线弯折过度导致绝缘层破损。

这类装置的外形尺寸通常根据使用场景做差异化设计，桌面科普款的球体直径一般在80-150mm区间，整体高度控制在120-200mm，适合放置在桌面进行近距离互动观察；大型展区展示款的球体直径可以做到300mm以上，底座内部会增加散热结构，适配长时间连续工作的需求。不管是哪种尺寸规格，密封结构的可靠性、高压部分的绝缘性能、整体结构的稳定性都是设计过程中需要优先保障的核心要点，直接决定了装置的使用寿命和使用安全性。
