经典力学演示牛顿摆结构设计

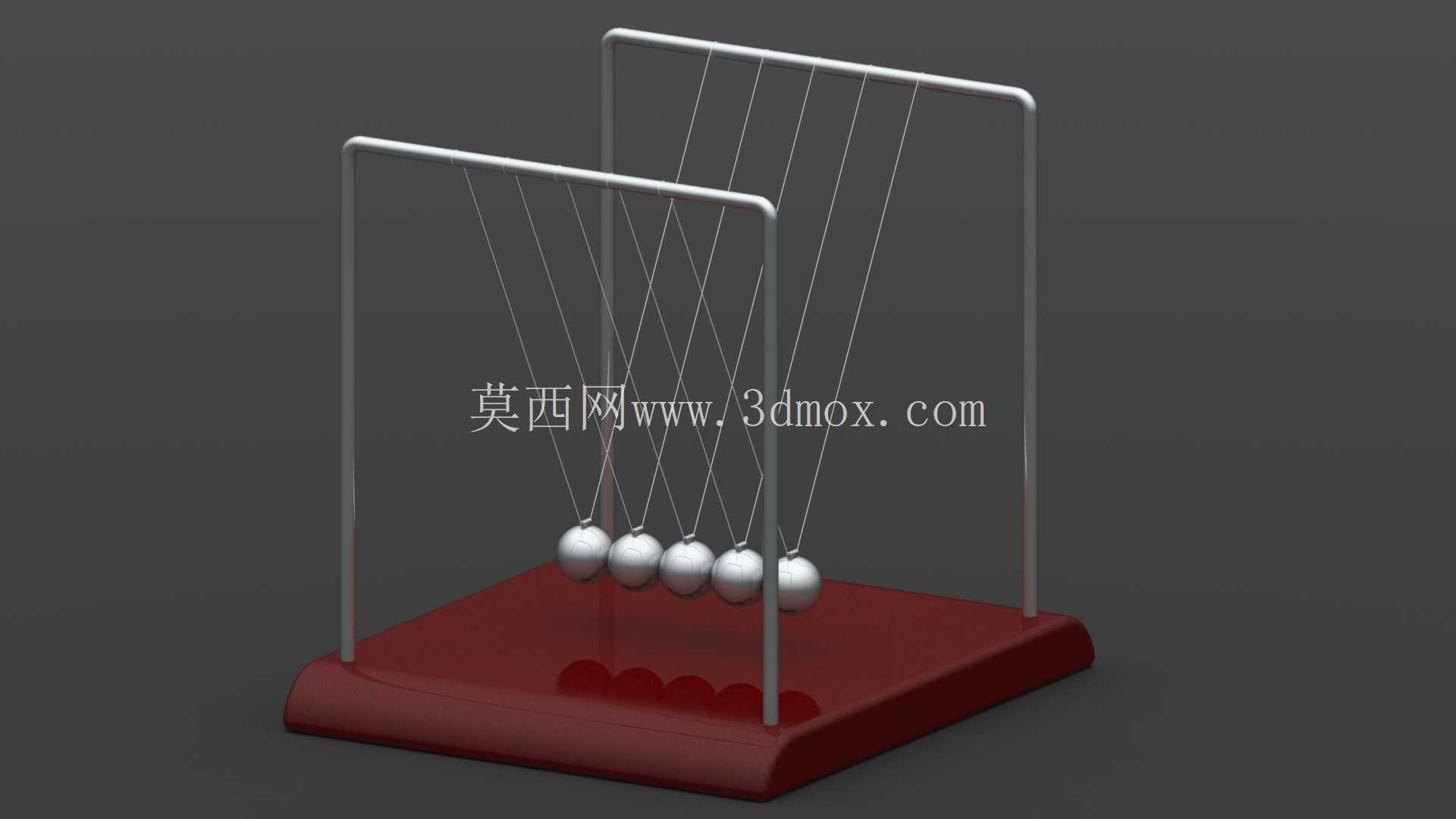

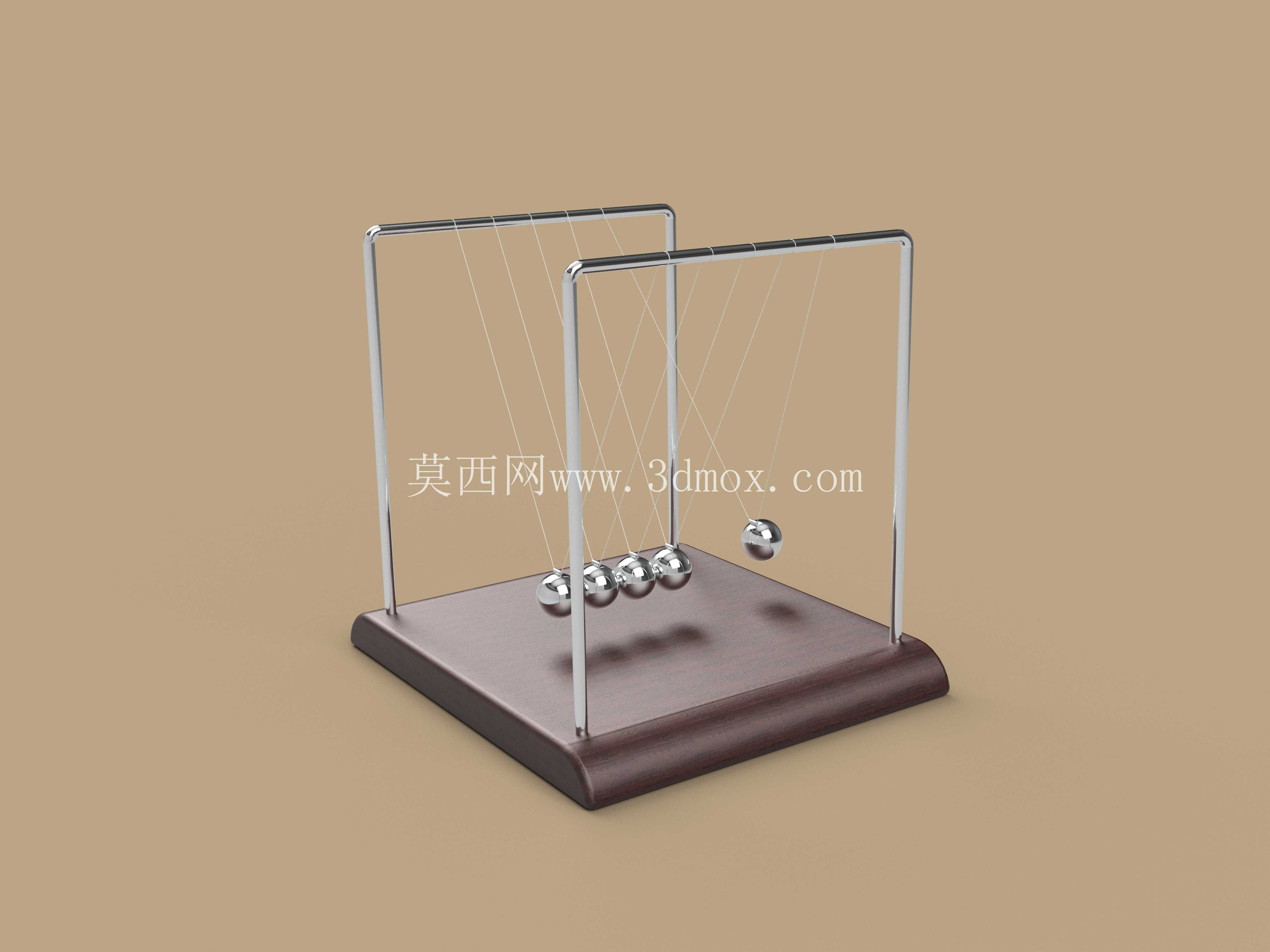

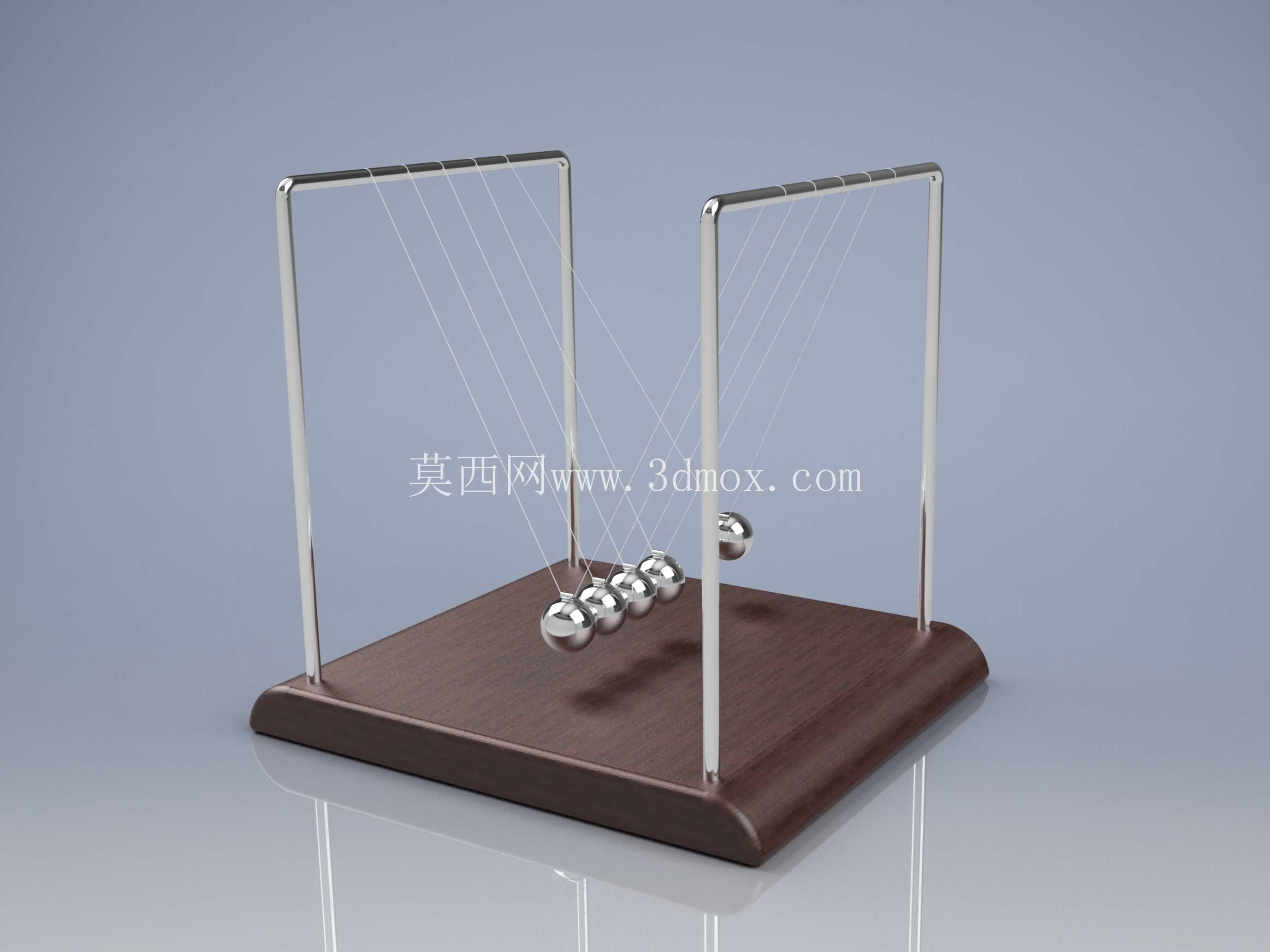

这款牛顿摆的结构设计完全围绕刚性碰撞的能量传递逻辑展开，主体框架采用双侧立式支撑结构，支撑立柱选用冷拉圆钢加工成型，表面做抛光镀铬处理，既保证支撑刚度避免碰撞过程中框架产生共振形变，又能降低长期使用的锈蚀风险。底座采用密度均匀的铸铁材质加工，底部做圆角过渡处理，整体重心落在底座几何中心向内15mm的区域，即使单侧摆球抬升至最大摆角释放，整体结构也不会出现倾覆偏移，无需额外地脚固定即可稳定放置在水平台面上。摆球选用等直径的高精度轴承钢球，每个球体的质量差控制在0.2g以内，球体中心的穿线孔采用激光打孔工艺加工，孔位与球心的同轴度误差不超过0.02mm，保证悬挂后球体的接触点完全处于同一水平轴线，避免碰撞时出现侧向分力导致摆体晃动。悬挂结构采用V型双线悬挂设计，每根摆线的长度误差控制在0.1mm以内，悬挂点的固定位置经过反复校准，确保所有摆球静止时处于紧密贴合状态，相邻球体的接触应力均匀分布，不会出现单点接触导致的能量异常损耗。

从实际应用场景来看，这款结构可直接用于中学物理实验室的力学演示教具，也可作为科普展厅的互动展示装置，还能作为工业设计领域的力学原理参考样件。在教学场景中，抬升单侧任意数量的摆球至固定高度释放，碰撞后对应数量的摆球会在另一侧抬升至接近初始高度，直观展示弹性碰撞过程中的动量守恒与能量守恒规律，相比传统的公式推导教学，实体演示能让观察者更清晰地理解刚性碰撞的能量传递路径。在科普展示场景中，该结构无需额外动力输入，仅靠初始势能即可完成数十次可观测的碰撞摆动，互动门槛极低，参观者无需专业知识即可直观操作体验。

设计过程中需要重点规避几个常见的结构问题：首先是摆线的固定端不能采用硬连接，要预留微小的自适应调整余量，避免长期摆动后摆线出现应力松弛导致摆球高度不一致；其次是框架的顶部横梁要做加强处理，因为摆球碰撞瞬间的冲击力会通过摆线传递到横梁位置，如果横梁刚度不足，会产生微小形变吸收碰撞能量，导致摆动次数大幅减少；最后是底座的上表面要做水平校准基准面，安装时可以通过底座底部的可调脚垫调整水平度，保证摆球的摆动平面完全垂直于横梁轴线，不会出现摆球前后晃动蹭到相邻球体的情况。

从安装边界来看，该结构的整体横向宽度不超过220mm，纵向深度不超过150mm，整体高度不超过200mm，占用台面面积极小，常规的实验台、展示柜台面都可以直接放置。摆球的最大摆动半径为80mm，安装时只要保证两侧预留不小于100mm的无遮挡空间，就不会出现摆体碰撞周边物体的情况。日常使用中不需要复杂维护，只需要定期擦拭摆球表面的浮尘，避免锈迹增大球体间的摩擦系数即可，如果出现摆线松弛的情况，只需要调整顶部悬挂点的锁紧螺丝，重新校准所有摆球的接触高度就能恢复演示效果。在结构建模过程中，所有配合位置都要预留合理的装配公差，摆线与球体的连接位置要做圆滑过渡，避免应力集中导致摆线断裂，支撑立柱与底座的连接采用过盈配合加厌氧胶固定，不需要额外的紧固件，整体外观简洁流畅，没有多余的突出结构。
