户外作业用便携储液冷却箱体结构设计

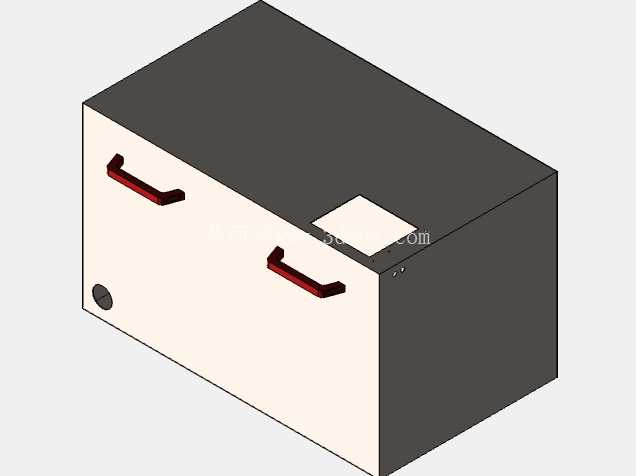

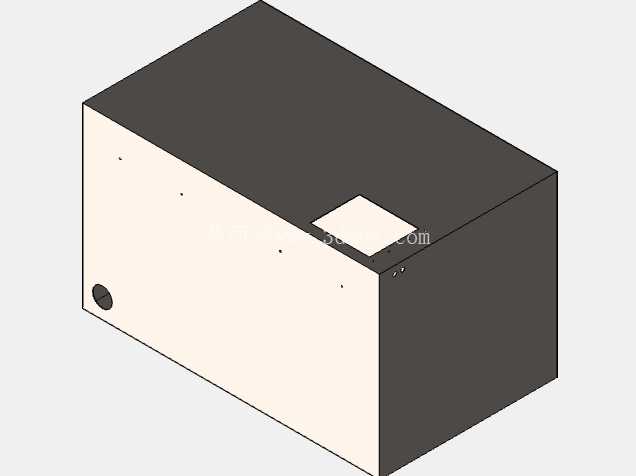

　　这款便携储液冷却箱体，主要面向野外无固定冷却源的作业场景设计，常见于户外抢修、小型移动加工设备配套、临时液压站冷却回路扩容等工况，用来存储冷却介质，为作业端提供稳定的冷却液供给，同时兼顾小容量液压油临时存储的兼容需求，解决移动作业场景下冷却介质携带不便、存储容器密封差、搬运费力的实际问题。从结构设计逻辑来看，整体采用长方体规整外形，是为了最大化利用运输与堆叠空间，箱体边角做了小圆弧过渡处理，避免搬运过程中尖锐边角磕碰造成人员受伤或者箱体漆面破损，外表面采用双色分面设计，深色顶面与浅色立面的搭配，一方面可以减少户外强光下顶面的反光干扰，另一方面浅色立面更容易观察表面是否存在渗漏、磕碰损伤，方便日常巡检。

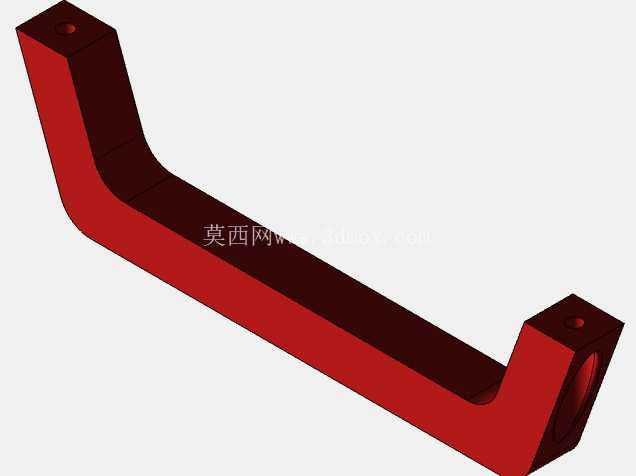

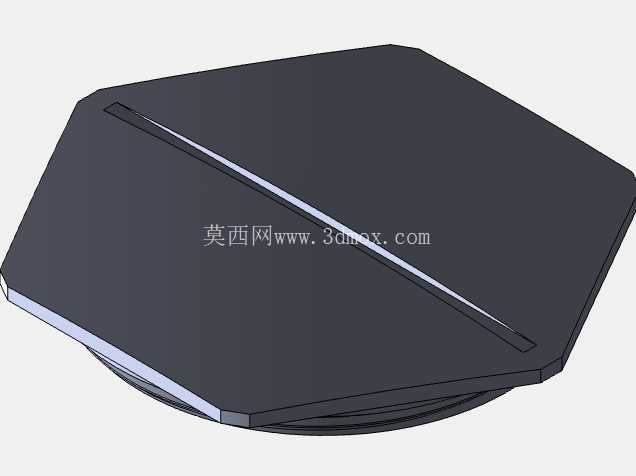

　　箱体正面设置两个对称布置的红色金属把手，安装位置经过重心测算，单人双手搬运时可以让箱体保持水平状态，避免内部液体晃动造成重心偏移脱手，把手采用弯折式结构，与箱体立面预留足够的握持空间，佩戴劳保手套也可以顺利握持，不会出现卡手的情况。箱体侧面下部设置外六角金属螺塞，作为液体排放口，位置靠近箱体底面，排放残留液体时可以最大限度排净箱内介质，减少积液残留造成的内部锈蚀或者不同介质混加的污染，螺塞采用端面密封结构，配合密封垫片可以满足常压下的密封要求，不会出现运输过程中渗漏的问题。

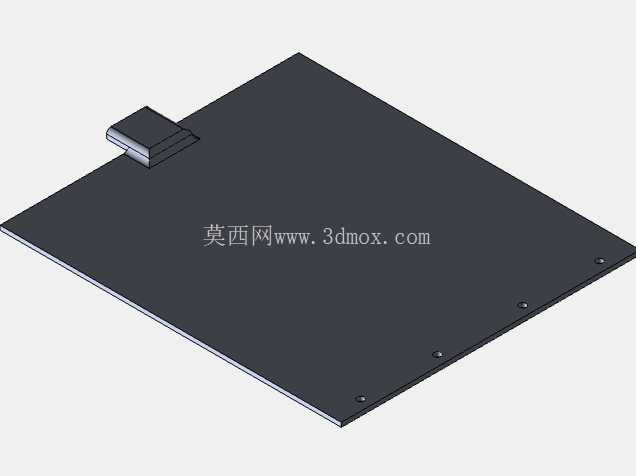

　　顶面靠近侧边的位置设置带铰链的加注口盖板，铰链采用内嵌式安装，不会突出箱体顶面，避免堆叠时磕碰损坏铰链结构，盖板闭合后与顶面齐平，加注口内部设置滤网，可以在加注冷却液时过滤杂质，避免杂质进入冷却回路造成管路堵塞。箱体的安装边界设计充分考虑了车载、机架固定的需求，底面为全平面结构，可以直接放置在设备机架的平面安装位上，不需要额外做适配底座，箱体的长宽尺寸适配常规小型工具车的储物格尺寸，可以直接放入标准尺寸的工具车抽屉内，整体重量控制在单人可搬运的范围内，装满介质后也不会超过单人负重作业的安全限值。

　　在结构强度设计上，箱体板材厚度经过承压测算，装满液体后侧壁不会出现明显鼓胀变形，顶面可以承受一定的堆叠重量，满足多个箱体叠放运输的需求，把手与箱体的连接位置采用加强筋内嵌结构，避免长期搬运过程中连接位置开裂，螺塞安装位置做了局部加厚处理，多次拆装螺塞也不会出现螺纹滑牙的问题。密封结构的设计兼顾了反复开启的耐用性，加注口盖板的密封胶条采用耐油耐冷却液腐蚀的材质，长期使用不会出现老化变硬失去密封性能的问题，排放口螺塞的螺纹采用标准管螺纹，配件通用性强，现场如果出现螺塞损坏可以快速找到替换件，不需要专门定制配件。实际使用过程中，这款箱体可以根据作业需求灵活切换存储介质，既可以存储水基冷却液，为小型焊机、野外钻孔设备提供冷却水源，也可以存储少量液压油、润滑油，作为设备维保过程中的临时储油容器，双把手的设计也支持两人协同搬运，在装满高密度介质的时候可以分担重量，降低作业人员的负重压力。箱体侧面没有多余的外凸结构，在狭窄的作业空间内移动时不会出现勾挂线缆、管线的问题，规整的外形也方便在外部粘贴介质标识、容量标识，避免不同介质混装造成的设备故障。
