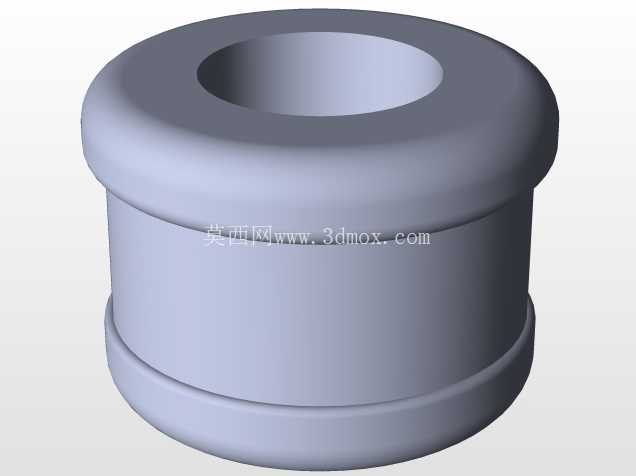

气动钻机配套传动连接核心零件

在手持气动钻孔作业的现场工况里，这类零件是动力输出路径上不可缺失的核心衔接构件，日常装配在气动钻机的动力输出端与钻夹头之间，承担着将气动马达输出的旋转扭矩平稳传递至作业端的作用，同时要承受钻孔进给过程中产生的轴向冲击载荷，避免动力输出轴直接受交变应力出现疲劳损坏。从实际使用场景来看，无论是金属构件的现场扩孔、装配工序的配钻作业，还是维修场景下的不规则面钻孔加工，这类零件都要适配不同转速下的扭矩传递需求，在高转速工况下不能出现径向跳动超差的问题，否则会直接导致钻孔精度下降，甚至出现钻头崩断的风险。

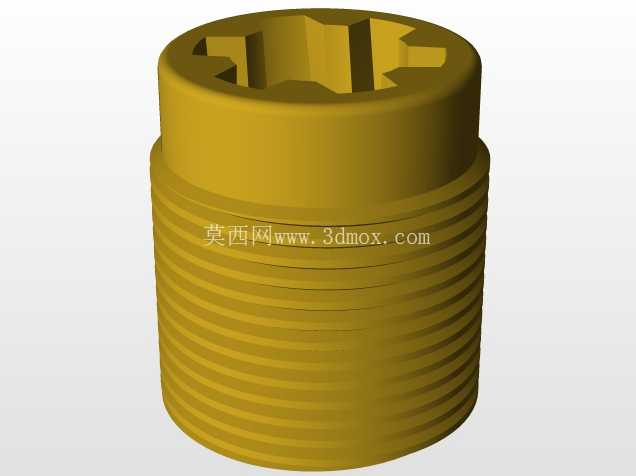

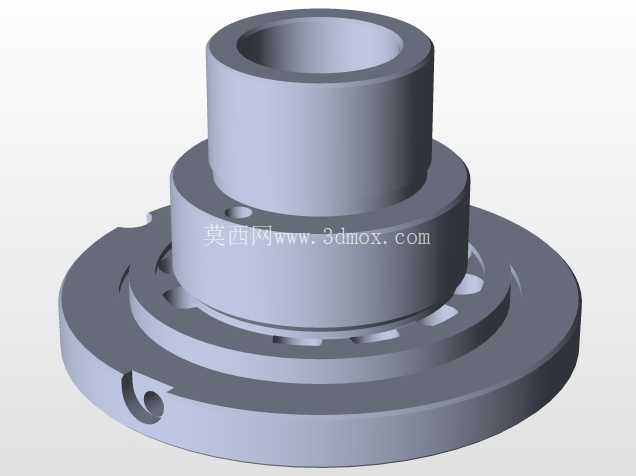

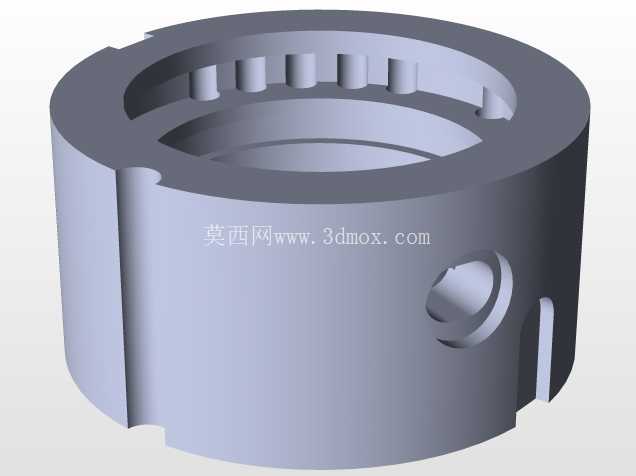

设计这类零件的时候，首先要考虑的是安装边界的适配性，头部的异形凸台结构是专门匹配钻机内部的轴向限位槽设计的，装配时凸台卡入限位槽后，既能传递周向旋转扭矩，又能限制零件的轴向窜动，避免作业过程中零件出现轴向位移影响传动稳定性。头部的中心通孔是为了适配钻夹头的锁紧机构过孔需求，周边的缺口结构则是为了避让钻机内部的锁紧卡爪，保证装配时卡爪能顺利卡入夹头定位位置，不会出现装配干涉。杆部的螺旋槽结构并非用于排屑，而是为了在保证零件整体结构强度的前提下，降低零件自身重量，同时槽道可以留存部分润滑脂，在高速旋转过程中持续对配合面进行润滑，减少杆部与钻机导向套之间的滑动摩擦，降低长期作业后的磨损量。

从尺寸匹配的角度来说，杆部的外径公差需要严格控制在h6精度区间，和钻机内部的导向铜套采用间隙配合，单边间隙控制在0.02-0.03mm之间，间隙过大会导致旋转时径向跳动量超标，钻孔时出现孔位偏移、孔径超差的问题；间隙过小则会在热胀冷缩后出现卡滞，导致气动马达负载骤增，甚至出现停转的故障。头部的安装端面平面度要求控制在0.01mm以内，保证和动力输出轴端面完全贴合，传递扭矩时不会出现局部应力集中，避免长期交变载荷下头部出现开裂问题。零件的整体长度需要匹配钻机内部的安装空间，伸出导向套的长度要控制在合理范围，过长会导致杆部刚性下降，高进给量作业时出现杆部弯曲变形，过短则会导致钻夹头安装后和钻机端盖出现干涉，无法正常锁紧。

材质选择上一般采用合金结构钢进行调质处理，整体硬度控制在HRC28-32之间，既保证芯部有足够的韧性承受冲击载荷，又能让表面具备足够的耐磨性，减少和导向套配合面的磨损量。表面处理采用发黑处理即可，不需要过高的表面光洁度要求，杆部配合面的粗糙度控制在Ra1.6，头部安装端面粗糙度控制在Ra3.2，就能满足实际使用需求。在建模过程中，需要重点关注头部异形凸台的过渡圆角设计，所有直角位置都要做R0.5以上的圆角过渡，避免应力集中导致的零件断裂，螺旋槽的两端也要做平滑过渡，不能出现加工台阶，否则会在热处理过程中出现应力集中开裂的问题。

实际装配验证环节，需要将零件装入钻机后进行空载试转，在最高转速下运行30分钟，检测径向跳动量不能超过0.02mm，轴向窜动量不能超过0.01mm，再进行满负载钻孔测试，连续钻孔100个孔后检查零件表面磨损量，配合面的磨损深度不能超过0.005mm，才算满足设计要求。这类零件虽然结构不算复杂，但作为气动钻机的易损核心件，尺寸精度和结构强度直接影响整台钻机的作业精度和使用寿命，设计时每一处结构细节都要结合实际装配和作业工况进行调整，不能只看理论建模的外观效果，要充分考虑加工可行性、装配便利性和长期使用的可靠性。
