法兰式穿板管路连接密封装配结构

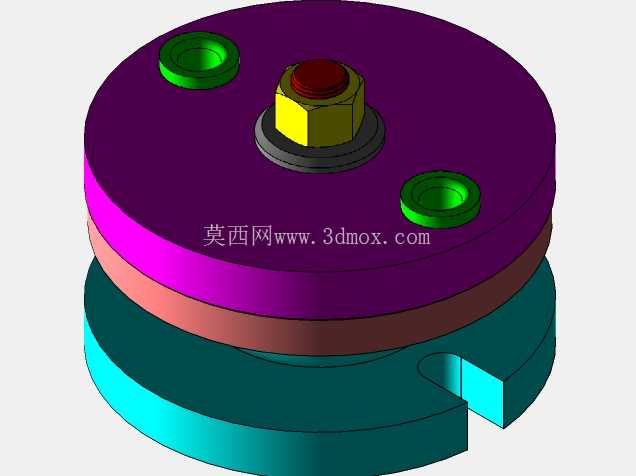

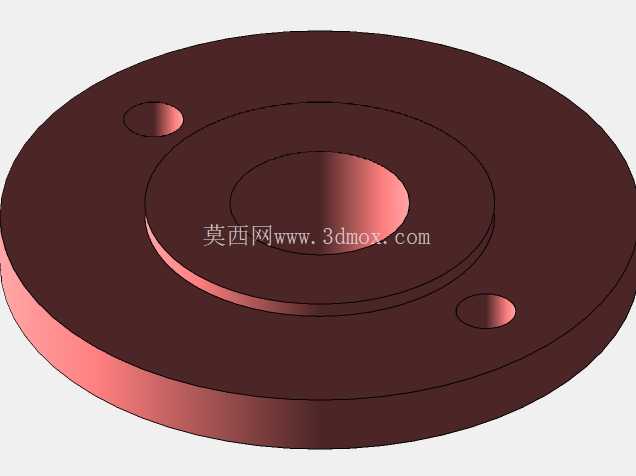

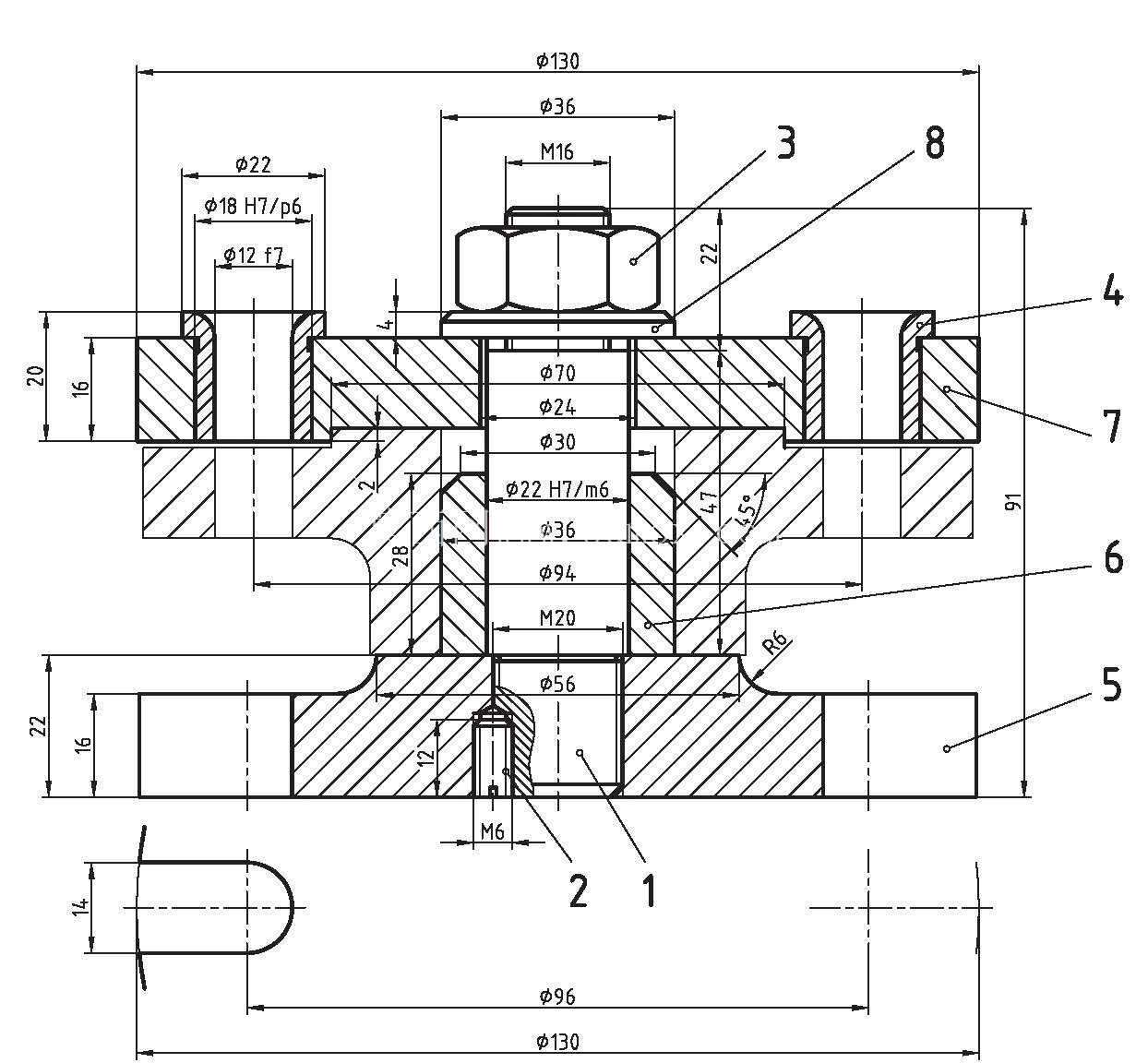

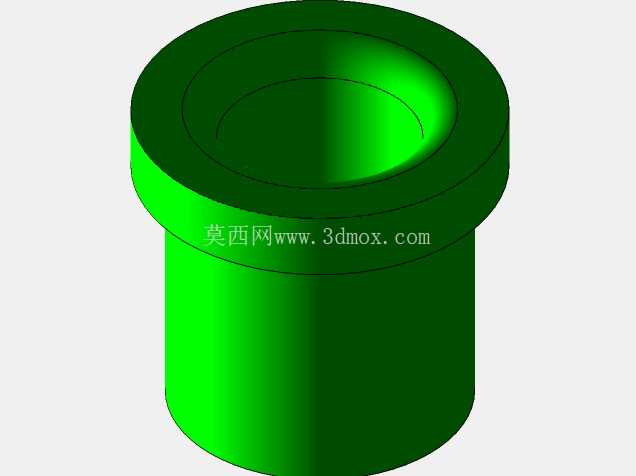

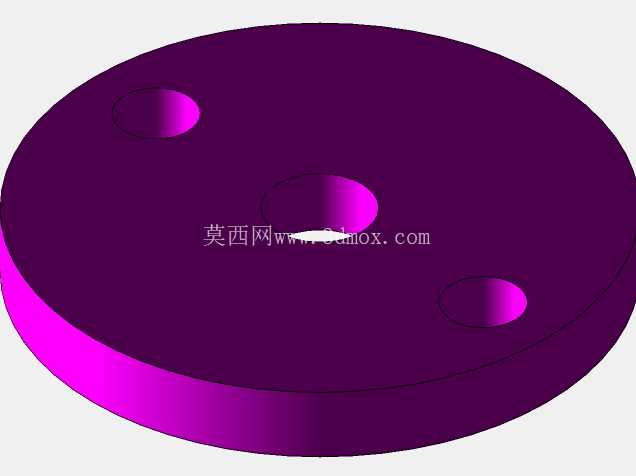

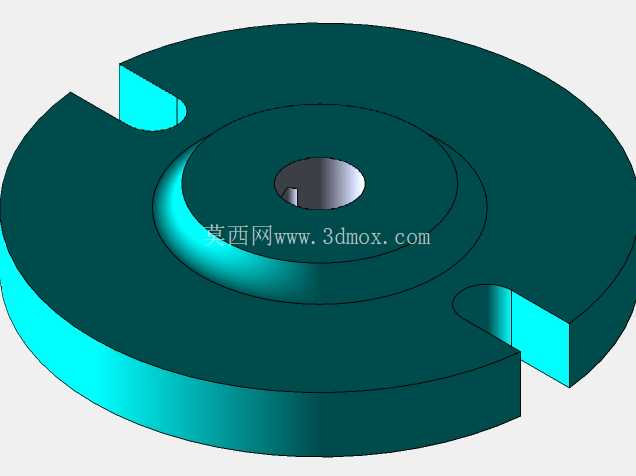

　　这套装配结构主要应用于工业管路系统中需要穿过设备舱壁、安装面板的介质输送场景，常见于液压站油路布设、气动控制管线穿舱、低压流体输送管路的面板固定环节，核心作用是在实现管路贯通连接的同时，保证穿板位置的密封性能与结构连接强度，避免介质泄漏、管路晃动松脱的问题。从结构设计逻辑来看，整个组件采用对称式穿板布局，主体基座为带安装凸缘的中空阀体结构，下端设置直径96mm的圆形安装贴合面，通过周向均布的安装孔实现与安装面板的贴合固定，穿板位置的总厚度适配16mm至22mm区间的面板安装尺寸，可兼容不同厚度的设备壁板、操作台面板的安装需求。

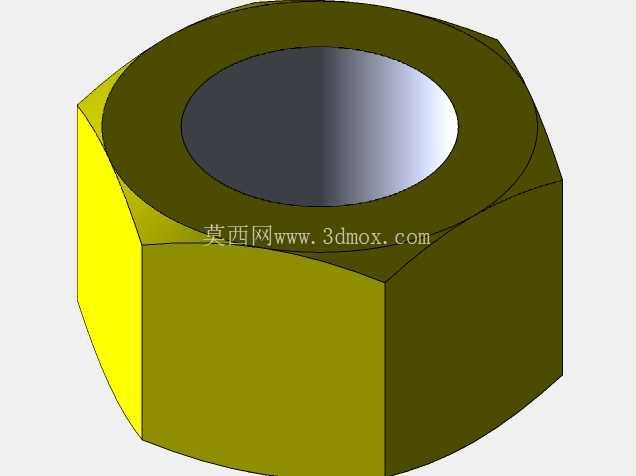

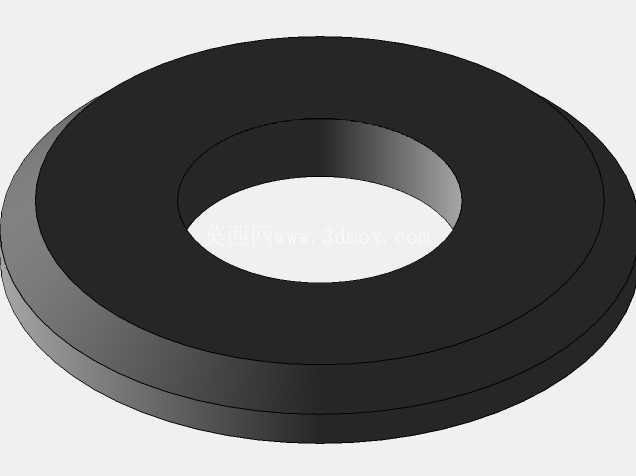

　　中间的芯轴类连通部件采用阶梯轴结构设计，不同轴段分别承担定位、密封、连接的功能：其中直径22mm的轴段采用H7/p6的过盈配合，与基座内孔实现紧配定位，保证同轴度精度，避免装配后出现偏心偏载；直径36mm、70mm的轴段分别设置密封件安装槽位，通过径向密封与端面密封结合的形式，阻断介质沿配合面的渗漏路径；下端M20的外螺纹用于连接下游管路，上端M16的外螺纹配合六角锁紧螺母，实现上部接头组件的压紧固定，螺母拧紧时的轴向压力可同步压实各层密封件，保证密封面的比压达到设计要求。

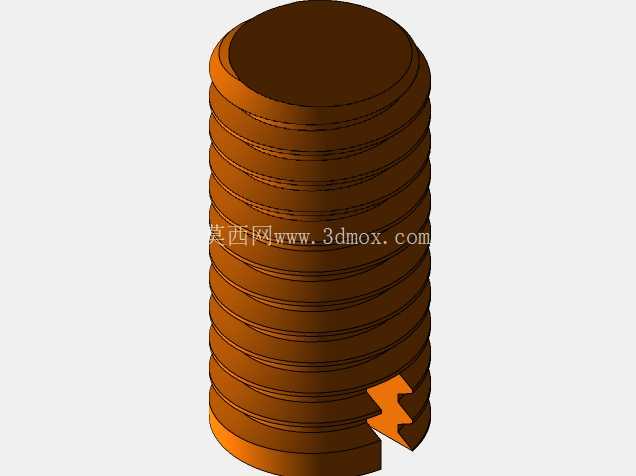

　　上部的接头组件采用对称双输出结构，两侧分别设置直径22mm的外伸连接口，其中一侧接口采用Φ12的内孔配合H7/p6的配合公差，用于插接硬管或者安装快插接头，接口端面高出上部安装面15mm，预留足够的管路安装操作空间，避免扳手操作时与面板发生干涉。整个装配体的最大外轮廓直径为130mm，总高度方向的安装边界为51mm，安装后上部突出面板的高度为22mm，下部突出面板背面的尺寸为22mm，不会占用过多的设备内部与外部空间，适合在布局紧凑的控制箱、液压阀岛面板上布设。结构中设置的定位销部件直径为4mm，用于基座与安装面板之间的周向定位，避免长期受管路振动影响出现组件转动，导致接口方向偏移、管路弯折受力的问题；侧面的工艺圆角设置为R6，既消除了机加工过程中的应力集中点，也避免安装操作时锐边划伤操作人员。在实际选型应用中，这套结构可根据输送介质的特性更换不同材质的密封件，输送矿物油时采用丁腈橡胶密封，输送腐蚀性介质时更换为氟橡胶密封，金属部件可根据使用环境选用碳钢镀锌或者304不锈钢材质，适配不同的防腐等级要求。

　　装配过程中需要先将基座从面板背面穿入安装孔，装入定位销完成周向定位后，再依次装入内部密封件、中间连通芯轴，之后安装上部的双通接头块，最后拧紧顶部的M16六角螺母，拧紧过程中需要对称施力，保证接头块与基座端面平行贴合，避免单侧压紧力过大导致密封件偏磨失效。这套结构相比传统的单管穿板接头，可在一个安装位上实现两路介质的连通，减少面板上的开孔数量，提升面板的整体强度，同时集成式的结构减少了单独接头的密封点数量，降低了泄漏风险，在多管路布设的气动控制台、小型液压试验台、流体检测设备上应用时，可有效压缩安装空间，提升装配效率。
