油箱连接歧管网格防护支架结构设计

在燃油供给系统的管路布局场景中，油箱连接歧管属于外露且易受外力磕碰的关键管路衔接部件，这类部件一旦受碎石冲击、检修踩踏或是周边构件剐蹭，很容易出现接口变形、密封失效甚至管路断裂的问题，直接影响燃油供给的稳定性，甚至引发泄漏风险。这款防护支架正是针对这类外露歧管的防护需求设计，核心作用是在歧管外侧形成刚性防护屏障，隔绝外部冲击直接作用到歧管本体，同时兼顾通风散热需求，避免防护结构包裹过严导致的管路周边积热、积尘问题。

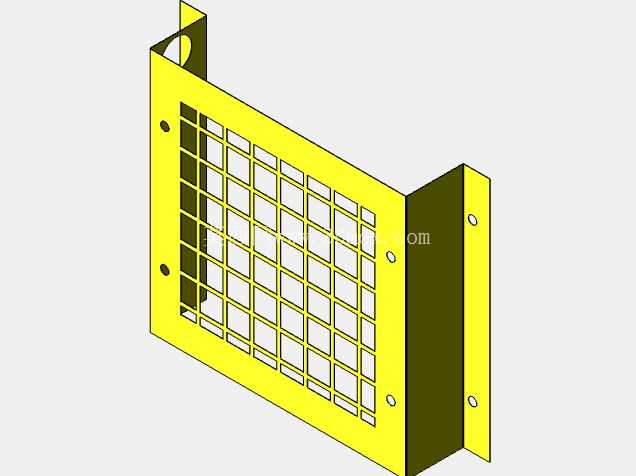

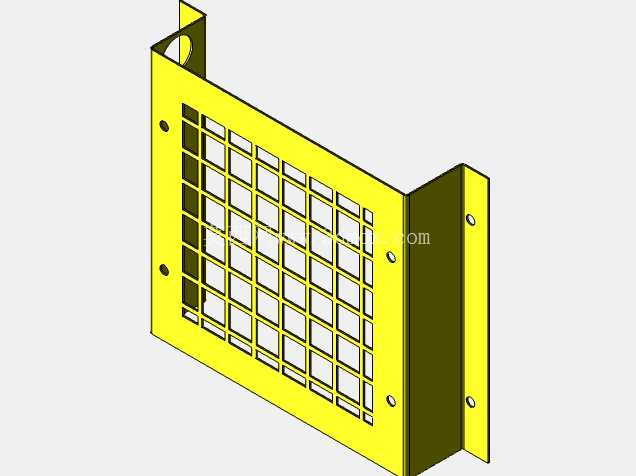

从结构设计逻辑来看，这款防护件采用钣金折弯成型的主体框架，整体为L型折边结构，两个垂直的折边面上分别预留了安装孔位，能够直接贴合油箱周边的安装基面或是相邻的刚性构件完成固定，不需要额外设计复杂的转接支架，大幅降低现场安装的适配难度。主体防护面采用规则的方格网格镂空设计，网格筋条的宽度经过受力校核，既能够保证足够的抗冲击刚度，阻挡直径大于网格孔径的碎石、工具等异物直接接触歧管，又能最大程度降低防护件自身重量，同时让气流可以自由穿过网格区域，带走歧管工作过程中散发的热量，避免封闭防护结构带来的热量积聚问题。

安装边界方面，该防护件的折边高度完全匹配油箱连接歧管的外伸尺寸，安装完成后网格面与歧管外壁之间预留了足够的安全间隙，不会因为安装公差或是构件形变出现防护件与歧管直接摩擦的问题，折边上的安装孔采用等距排布设计，孔位公差适配常用的螺栓固定规格，现场安装时可以根据实际装配位置微调固定角度，适配不同走向的歧管布局。网格区域的边缘做了折边加强处理，避免钣金边缘的锐边划伤安装人员，同时提升整个防护面的抗形变能力，在受到侧向冲击时不会轻易出现网格变形垮塌的情况。

从实际应用的适配性来看，这类防护结构不仅可以用于油箱连接歧管的防护，对于其他外露的管路接头、小型阀组等易受磕碰的部件，只要安装边界尺寸匹配，都可以通过调整孔位或是小幅修改折边尺寸完成适配。设计过程中优先考虑了钣金加工的工艺性，整个构件只需要通过下料、冲孔、折弯三个主要工序就能完成加工，不需要额外的焊接或是拼接工序，加工成本低，批量生产的一致性好，网格结构的冲孔工艺成熟，不需要定制特殊刀具，常规的钣金加工车间都能完成生产。

在结构刚度匹配上，筋条的厚度选择兼顾了防护性能和轻量化需求，不会因为过厚导致整体重量过大增加安装基面的负载，也不会因为过薄导致受冲击后轻易变形失去防护作用。折边处的圆角处理符合钣金加工的工艺要求，避免折弯处出现应力集中导致的开裂问题，安装孔的周边没有多余的凸起结构，固定时螺栓可以完全贴合折边表面，保证固定的牢靠性，长期使用过程中不会因为振动出现螺栓松动、防护件移位的问题。

不同于全封闭的防护壳体，这种网格结构的防护件在日常检修时不需要完全拆除，就能透过网格直接观察歧管的接口状态、是否存在渗漏等问题，大幅降低日常巡检的工作量，同时镂空结构不会积存雨水、灰尘等杂物，长期使用不会出现杂物腐蚀构件或是堵塞管路的问题，后期维护只需要定期检查固定螺栓的紧固状态即可，不需要额外的维护保养操作。
