壁挂式多卷卫生纸收纳置物架结构设计

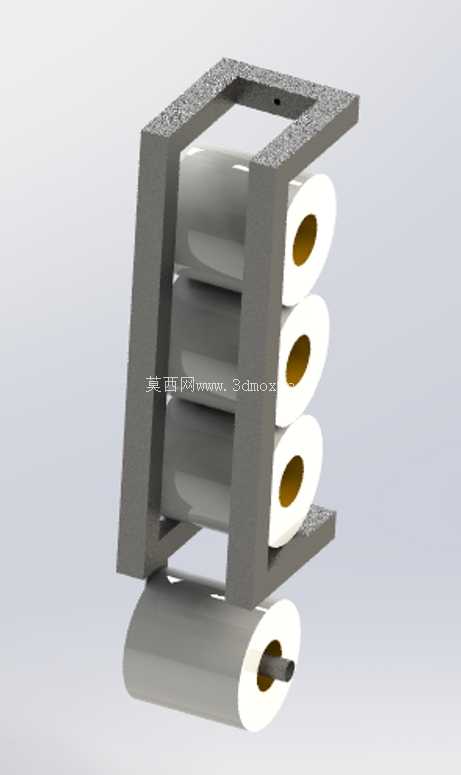

　　这款壁挂式卷纸收纳装置主要面向公共卫浴场景、小户型家用卫生间以及商用餐饮门店的卫生间区域设计，解决多卷卫生纸集中收纳、随用随取的实际使用需求，避免单卷纸架储纸量不足导致的频繁补纸问题，同时减少备用卷纸随意放置带来的受潮、落灰污染风险。从结构设计逻辑来看，整体采用双侧立式支撑框架搭配顶部横向连接梁的框式结构，框架主体选用抗氧化金属材质加工，可长期处于卫浴高湿度环境下不发生锈蚀、表层脱落问题，框架底部设置向前延伸的出纸承托轴，使用状态下最下方的卷纸套在该承托轴上，可自由转动实现顺畅出纸，上方三个竖向排列的储纸位可放置三卷备用卷纸，当最下方卷纸用完后，上方的备用卷纸可依靠自重顺着框架内侧的导向斜面滑落至出纸承托位，无需手动调整卷纸位置即可完成补位，大幅降低日常维护的操作频次。

　　在安装边界设计上，整体框架采用贴墙安装方式，背部预留平整的安装贴合面，可适配瓷砖、水泥墙、防水板材等常见卫浴墙面材质，安装时仅需在对应墙面标记两个膨胀螺丝固定点位即可完成固定，整体外伸长度控制在140mm以内，不会过多占用卫生间的通行空间，避免过往人员磕碰；框架整体高度控制在320mm，宽度适配常规直径110mm以内的标准空心卷纸，竖向储纸位的间隙设置为125mm，既可以保证卷纸顺畅滑落不卡滞，也不会因间隙过大导致卷纸在架体内晃动歪斜。

　　从功能特性来看，框架的双侧支撑板采用等厚金属板材切割成型，边缘做倒圆角钝化处理，不存在尖锐毛刺，避免使用过程中划伤手部；顶部的横向连接梁除了起到连接两侧支撑板提升整体结构刚性的作用外，还可作为小型置物平台临时放置香薰、洁厕灵小样等轻质卫浴小物件，提升空间利用率。设计过程中针对卷纸滑落的路径做了专门的导向优化，两侧支撑板内侧对应储纸位的位置设置向内凸起的限位挡边，可限制卷纸的轴向窜动，避免卷纸在滑落过程中偏移卡滞，出纸承托轴的端部做向上弯折的限位结构，防止使用过程中卷纸从轴端脱出，同时该限位结构的高度低于卷纸内芯的半径，更换卷纸时只需将卷纸对准承托轴推入即可完成安装，无需额外的锁止固定结构，操作门槛极低。

　　针对卫浴场景的使用特性，框架所有焊接位置都做了打磨抛光处理，整体表层做哑光防锈喷涂处理，不易残留水渍和皂垢，日常清洁只需用湿抹布擦拭即可，不存在清洁死角；框架的整体承重经过校核，在满装四卷标准卷纸的状态下，结构形变量小于0.2mm，长期使用不会出现框架变形、承托轴下垂的问题。不同于常见的单卷塑料卷纸架，该结构的储纸容量是普通单卷纸架的四倍，非常适合人流量较大的公共卫生间使用，可大幅减少保洁人员的补纸频次，同时金属材质的结构耐用性远高于普通塑料材质纸架，不易因外力撞击发生碎裂损坏，使用寿命更长；在家用场景下，该装置可安装在马桶侧方墙面，一次性储备四卷卷纸，可满足普通家庭半个月以上的使用需求，无需频繁在卫生间储物柜中翻找备用卷纸，提升使用便捷性。
