带孔板材静力学仿真分析结构件

在通用机械结构设计场景中，带孔板材是极为常见的基础承载构件，小到设备机架的连接垫板、工装夹具的定位基板，大到重型装备的承力安装板，这类构件的力学表现直接决定整套设备的运行可靠性。很多刚接触结构设计的工程师容易忽略开孔对板材整体强度的影响，简单按照无孔板材的抗弯截面系数计算承载能力，最终导致实际运行中构件在孔边出现应力集中引发的开裂失效，这类失效案例在重载设备的安装工位、振动设备的连接部位尤为常见。

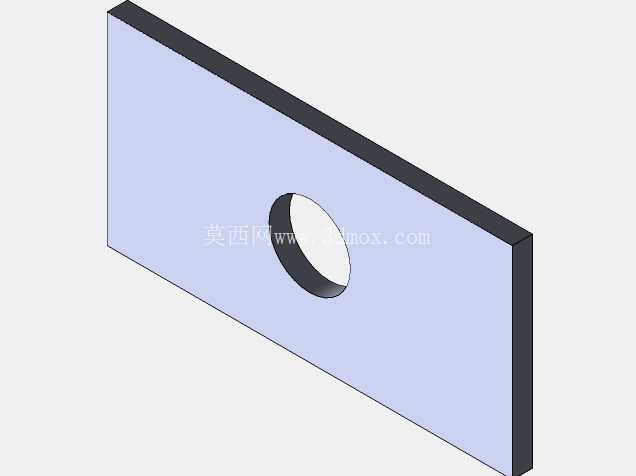

本次分析的带孔板材，外形尺寸设定为10mm厚度、200mm长度、100mm宽度，板面中心位置开设直径40mm的贯通圆孔，这类尺寸的板材常被用作中小型设备的电机安装垫板、输送线的侧部连接挂板，或是工装夹具的基准承托板。设计这类构件时，首先要明确安装边界：通常这类板材会通过侧边螺栓与机架主体刚性连接，板面的孔位要么用于穿装固定螺栓，要么用于避让传动轴、管线等部件，孔边的应力集中区域是整个构件的强度薄弱点，必须在设计阶段通过仿真手段提前预判失效风险。

从设计思路来看，这类板材的设计不能只关注静态承载下的最大应力值，还要结合实际工况的载荷特性调整分析逻辑。比如当板材用于振动设备的连接部位时，施加的载荷不能只取静态额定值，还要叠加振动工况下的动载系数，但本次分析针对的是静态承载场景，在板面中心区域施加100000N的垂直均布载荷，模拟上方设备的自重压载工况。分析过程中首先要对模型进行合理的网格划分，孔边区域因为应力梯度大，需要进行网格细化，避免因为网格过于粗糙导致应力计算结果失真，而远离孔位的板材边缘区域网格可以适当粗化，平衡计算精度与求解效率。

从仿真得到的结果来看，板材在施加载荷后产生的最大等效应变出现在孔壁的上下边缘位置，对应的最大位移量约为0.118mm，这个位移量对于大多数静态安装场景来说是在允许范围内的——一般设备安装垫板的允许位移量不超过0.2mm即可满足装配精度要求，不会出现因为构件变形导致的设备对位偏差问题。安全系数的设定参考通用机械设计的常规要求取3，也就是构件的最大等效应力不能超过材料屈服强度的三分之一，分析结果显示除了孔边极小范围的区域外，其余位置的安全系数均满足设计要求，孔边的低安全系数区域范围很小，实际生产中可以通过孔边倒角、增加局部补强衬套的方式提升该区域的强度，不需要整体增加板材厚度，能够在保证结构强度的前提下控制材料成本。

另外仿真计算得到的冯·米塞斯比约为0.54，这个数值说明板材的材料利用率处于合理区间，既不会因为过度设计造成材料浪费，也不会因为强度储备不足留下失效隐患。在实际工程应用中，这类带孔板材的选材通常会根据使用场景调整：如果是用于普通室内设备的安装，选用普通Q235钢板即可满足强度要求；如果是用于腐蚀环境或者重载冲击场景，则可以选用Q355钢板或者不锈钢板材，同时可以根据仿真得到的应力分布结果，在应力水平极低的区域开设减重孔，进一步降低构件的自重。

很多工程师在做这类板材设计时，容易陷入两个误区：一是过度保守，为了保证强度盲目增加板材厚度，导致整个设备的自重上升、成本增加；二是过度激进，完全不考虑孔边的应力集中，直接按照材料的许用应力反推板材厚度，导致实际使用中孔边过早出现疲劳裂纹。通过静力学仿真分析的方式，能够精准得到构件各个位置的应力、应变分布，在设计阶段就对薄弱区域进行针对性优化，避免后期样机测试阶段出现问题再反复修改设计，大幅缩短产品的研发周期，降低试制成本。这类仿真分析的思路不仅适用于带孔平板类构件，对于其他带有开孔、缺口的结构件设计同样具备参考价值，核心就是抓住应力集中的薄弱区域，通过网格细化保证计算精度，结合实际安装边界设定约束条件，让仿真结果尽可能贴近实际工况的受力状态，为结构设计提供可靠的数据支撑。
