碎浆机筒体焊接扰流杆结构强度分析

在制浆造纸生产线的碎浆工段，碎浆机承担着废纸原料碎解、纤维疏解的核心功能，设备运行过程中，筒体内部的浆料流场分布直接决定碎浆效率与纤维解离质量，若流场存在大面积滞流区，不仅会延长碎浆周期、增加单位产能能耗，还容易出现未完全碎解的纸片团残留，影响后续筛选、磨浆工序的稳定性。扰流杆作为焊接在碎浆机筒体内壁的关键构件，核心作用是打乱筒体内部随转子同步转动的环状浆料流，打破流场的层流状态，让浆料在筒体内形成多维度的湍动，提升转子与浆料的相对剪切速率，同时带动筒壁附近的浆料参与循环，避免重质杂质在筒壁底部沉积卡滞。

本次针对扰流杆的结构分析，核心源于实际生产中的失效隐患：当碎浆机处理高浓度废纸原料，或是投料阶段混入硬质金属、塑料块等异物时，高速运动的硬质物料会直接冲击焊接在筒壁的扰流杆，若扰流杆自身结构强度不足、焊接接头设计不合理，轻则出现扰流杆焊缝开裂、杆件变形脱落，脱落的杆件进入转子间隙会打坏转子叶片、筛板，重则硬质物料被扰流杆阻挡后反向冲击筒体，造成筒壁局部被撞穿，导致浆料泄漏、非计划停机，单次故障的维修、停机损失往往远高于构件本身的改造成本。

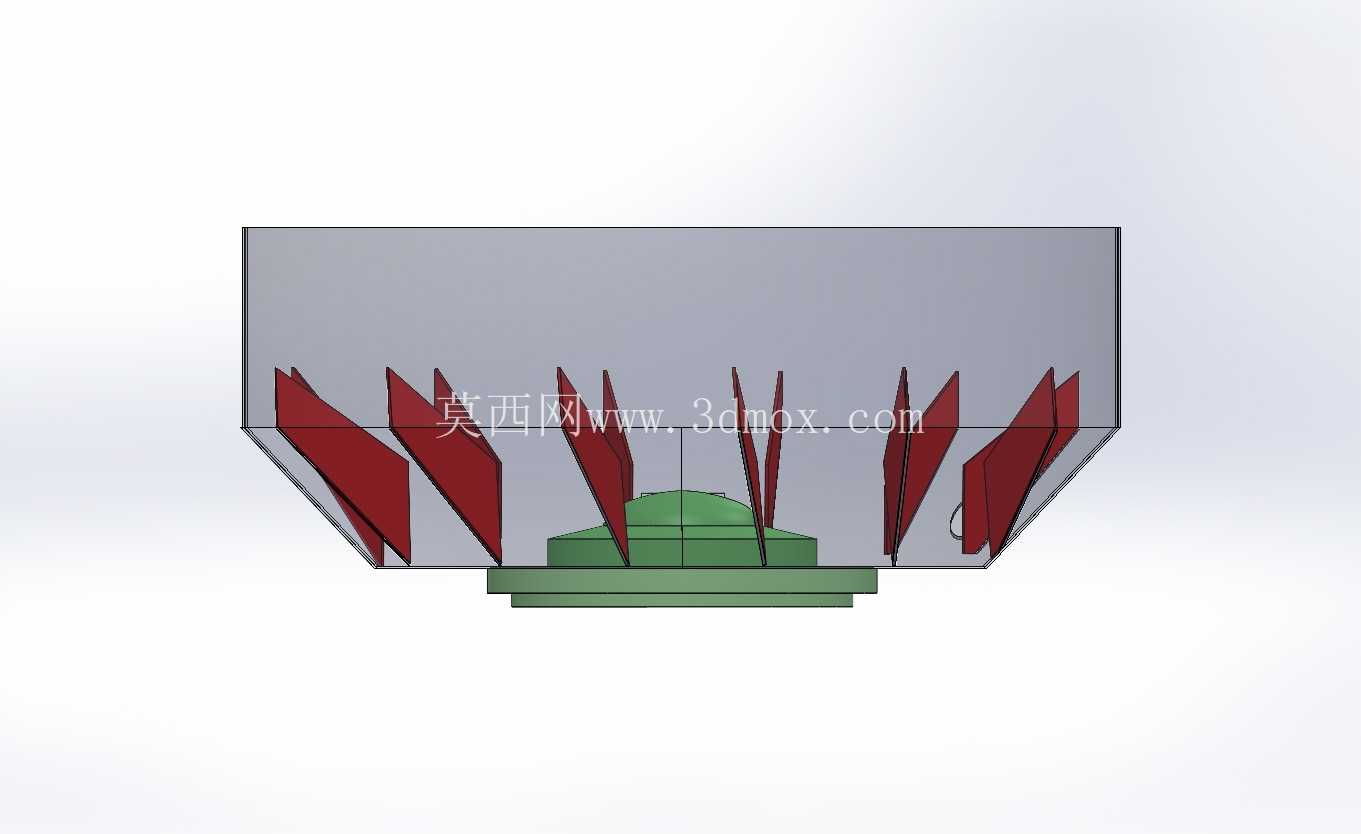

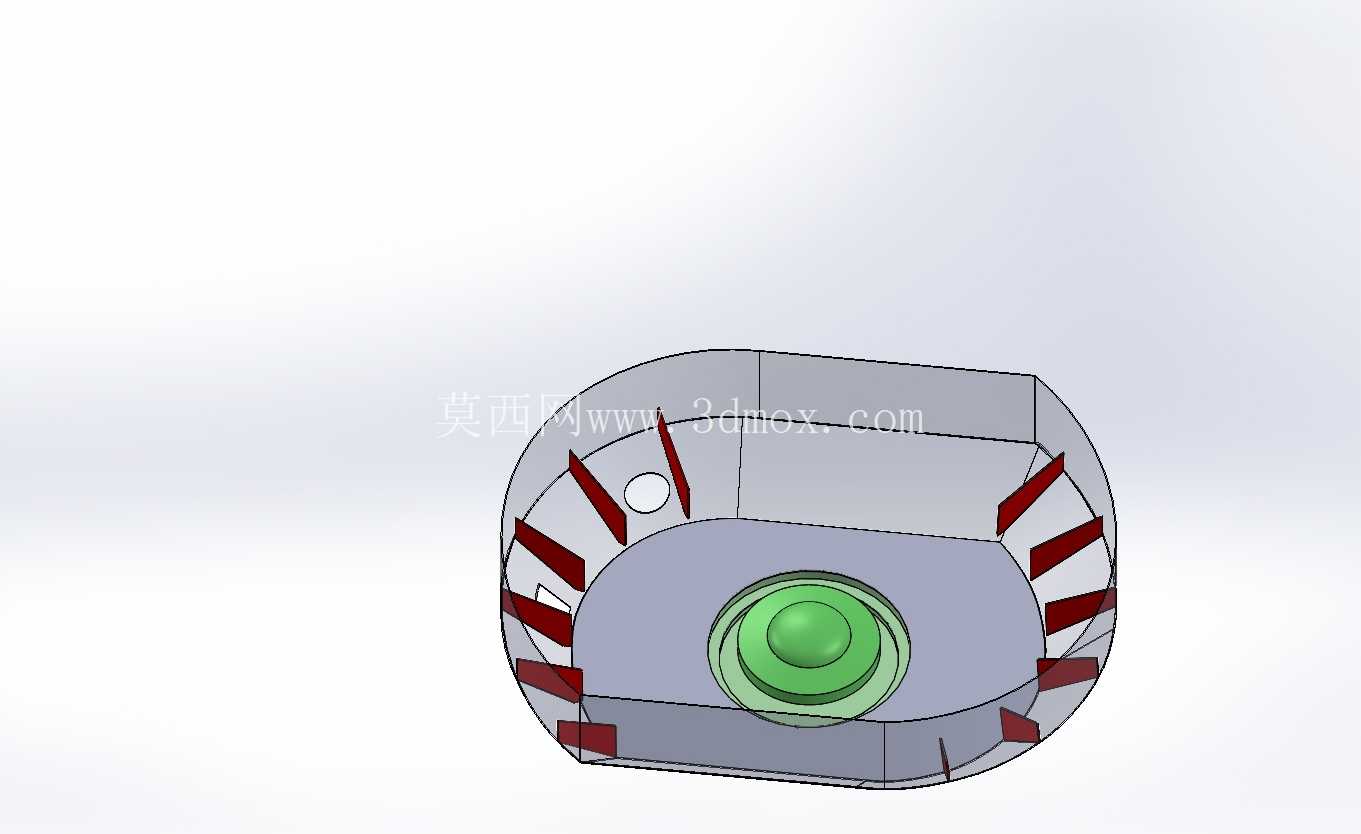

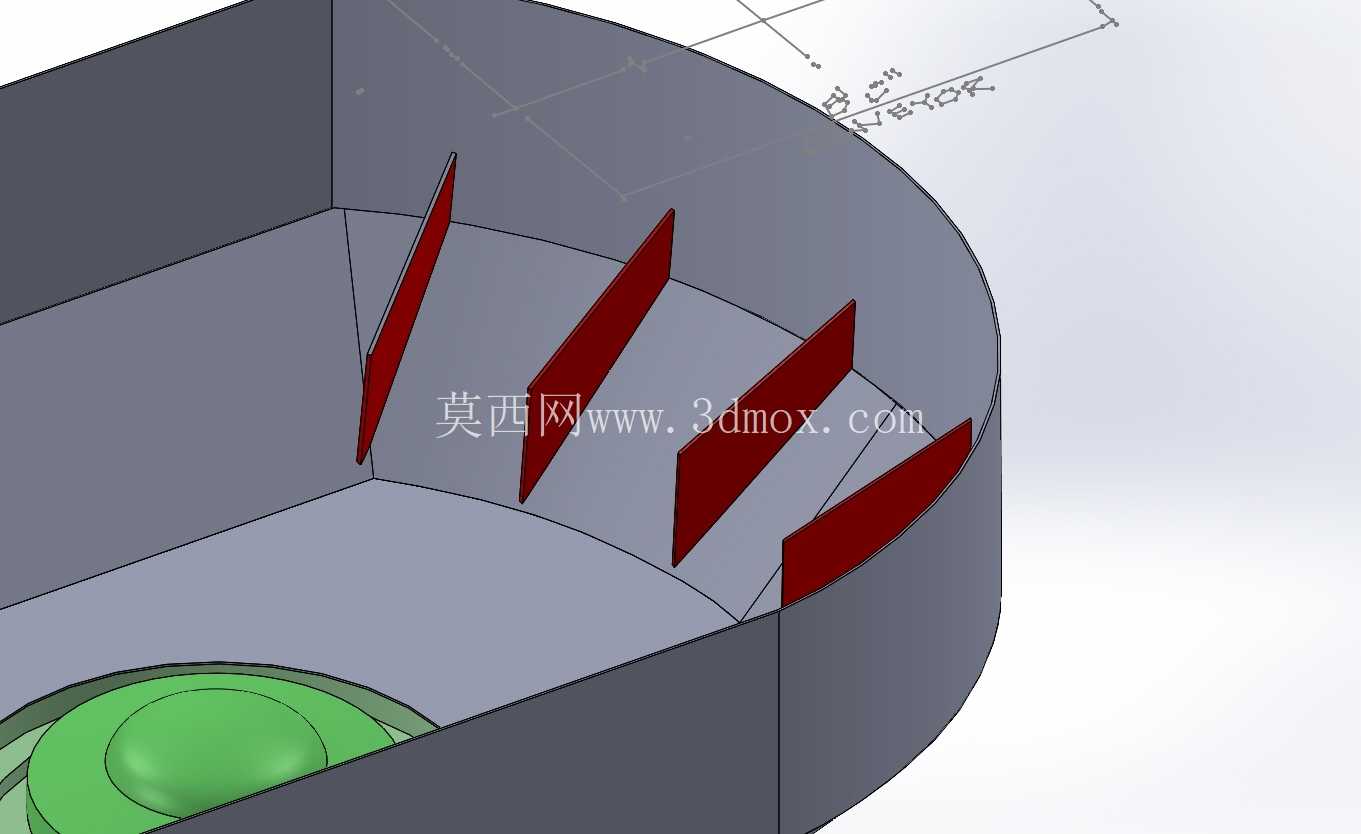

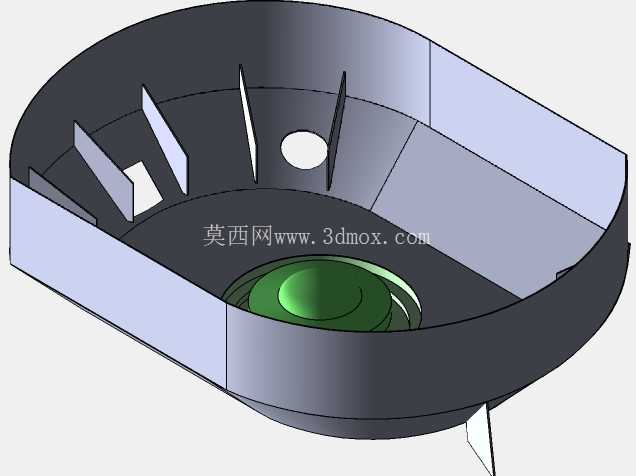

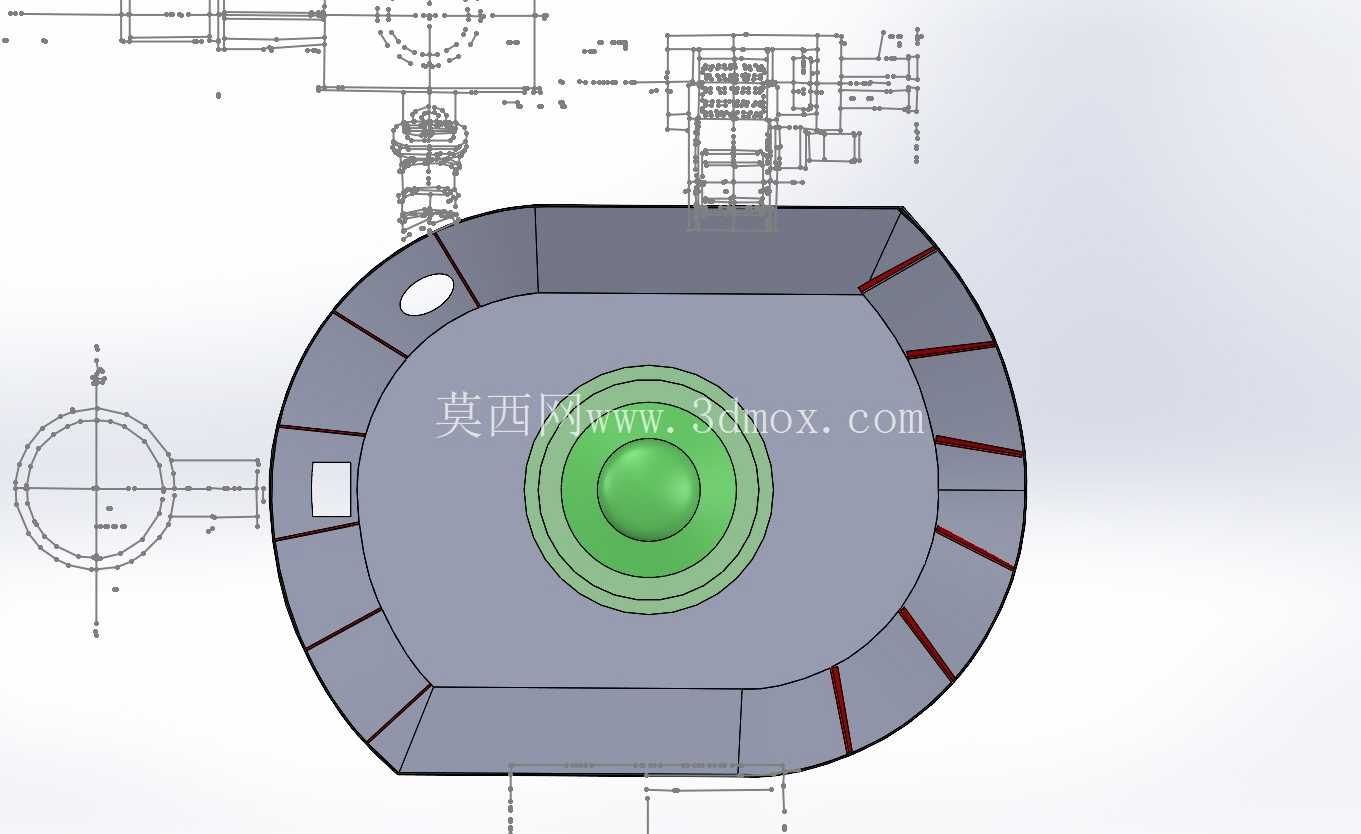

从结构设计维度看，该扰流杆采用矩形截面的钢制杆件，沿筒体内壁周向呈一定倾角均匀排布，倾角的选择经过流场仿真验证：垂直于筒壁布置的杆件虽然扰流强度最高，但物料冲击时的正面受力最大，焊缝处的应力集中系数最高；过小的倾角会让扰流效果大幅衰减，无法有效打破环状流层，最终选取的倾斜角度兼顾了扰流效率与冲击载荷的分解，让冲击载荷沿杆件轴向与径向分散，降低焊缝处的峰值应力。杆件的排布间距结合碎浆机筒体直径确定，间距过大则相邻杆件之间的流场无法形成有效扰动，间距过小则会增加不必要的流阻，提升转子运行的负载。

安装边界方面，扰流杆采用全焊透角焊缝与筒体内壁连接，焊接前需对筒体焊接区域进行表面打磨除锈，去除氧化层与油污，保证焊缝熔合质量；焊接完成后对焊缝进行渗透探伤，排除气孔、夹渣、未焊透等焊接缺陷，避免缺陷位置在交变冲击载荷下出现疲劳裂纹扩展。杆件的伸出长度严格匹配筒体内壁与转子外缘的安全间隙，避免杆件末端与转子运动部件发生干涉，同时保证扰流作用覆盖从筒壁到转子作用区的过渡流层。

强度校核过程中，针对实际生产中测得的极端冲击载荷（约20000磅力）对扰流杆与焊接接头进行有限元分析，模拟硬质异物垂直冲击杆件最不利受力位置的应力分布，结果显示杆件本体的最大应力远低于钢材的屈服强度，焊缝位置的应力集中区域通过局部倒角过渡、增加焊脚尺寸的方式优化后，安全系数满足重载碎浆工况的长期运行要求，不会出现杆件断裂或筒壁被撞穿的失效问题。此外，杆件的边缘做了圆弧倒角处理，避免尖锐棱边挂住浆料中的纤维束、塑料片等杂物，减少积料缠绕的可能，长期运行过程中也不会因为棱边的应力集中出现疲劳裂纹。

在实际生产验证中，优化后的扰流杆结构投入使用后，碎浆机的碎浆效率提升约8%，单位产能能耗有所下降，连续运行6个月未出现扰流杆变形、焊缝开裂问题，筒壁也未出现冲击损伤，验证了该结构设计的可靠性。
