弧面刻字环形密封带结构三维设计

日常做通讯设备配套结构设计时，常遇到需要兼顾密封、走线防护与外观标识的环形带状部件需求，这次完成的弧面刻字环形带结构，就是针对户外手持通讯终端的腕带密封场景做的适配设计。先从实际应用场景说起，这类环形带多用于便携通讯设备的腕部佩戴结构，既要承担设备与腕部的连接承载，还要在设备侧边的走线位置做密封防护，避免户外作业时雨水、沙尘从带体与设备壳体的衔接缝隙进入内部，同时带体表面的刻字内容可以做设备标识、使用提示或者品牌标注，不需要额外粘贴铭牌，避免长期佩戴摩擦导致标识脱落。

设计思路上没有采用常规的平带结构，而是顺着佩戴时的腕部弧度做了整体预弯处理，带体的曲率半径参考了成年人腕部的平均围度数据，自然状态下就贴合腕部曲线，不需要佩戴时强行弯折产生内应力，长期使用不会出现带体折痕开裂的问题。带体的截面做了渐变处理，和设备壳体衔接的两端位置厚度略大于中间段，两端嵌入设备壳体的预留卡槽内，卡槽位置设计了0.2mm的过盈量，装配后靠带体自身的橡胶弹性填充卡槽间隙，不需要额外打密封胶就能达到IP65级的防护效果，后期维护拆卸也不会残留胶渍影响二次装配。

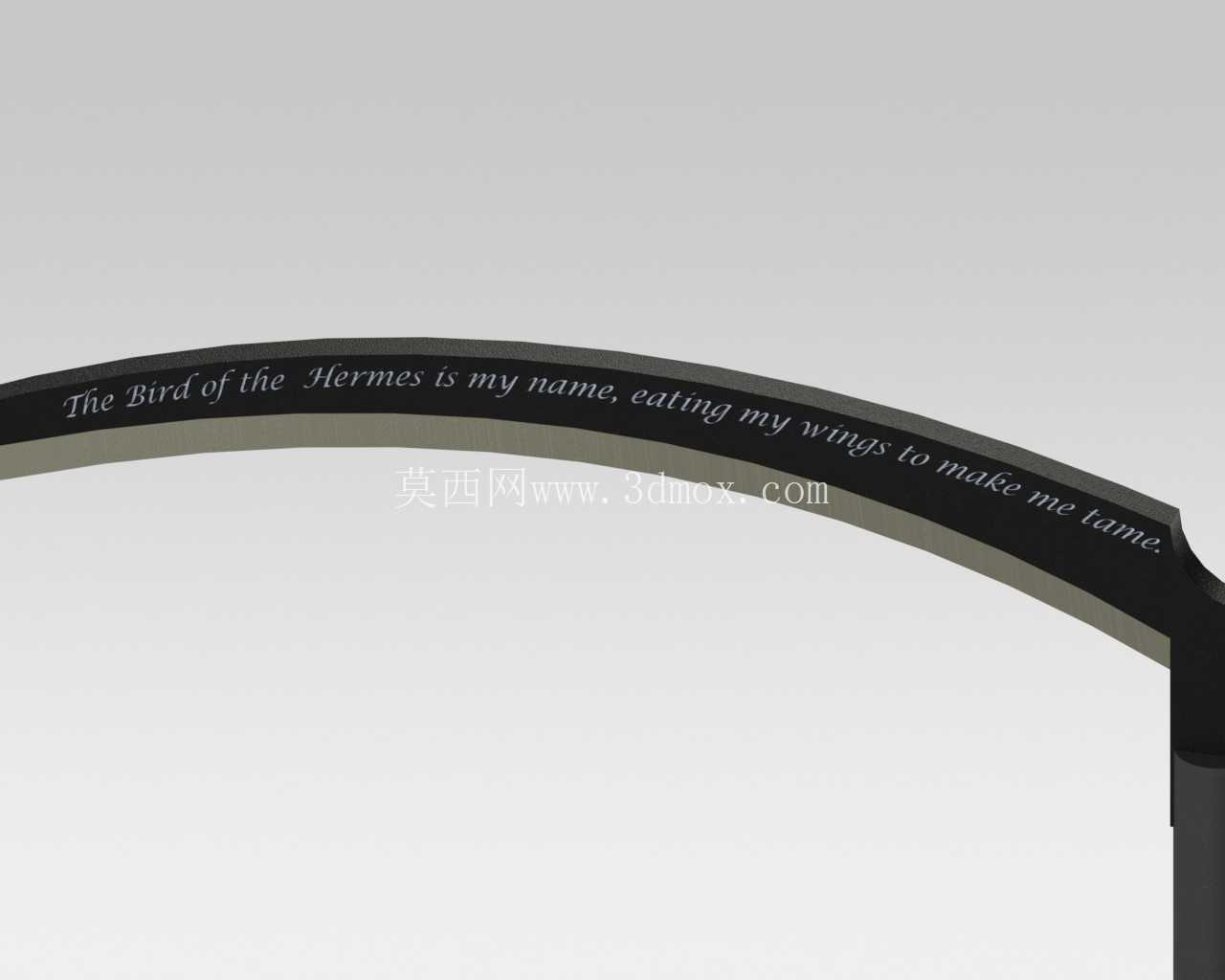

功能特性层面，带体表面的刻字采用了阴刻工艺，刻字深度控制在0.15mm，既保证文字内容清晰可辨，又不会因为刻字过深破坏带体的结构强度，刻字的字体边缘做了R0.1mm的圆角过渡，避免长期佩戴摩擦时字体边缘出现毛边、积灰的问题。带体中间段的内表面做了细密的横向防滑纹理，纹理高度0.1mm，佩戴时和腕部接触不会出现滑动移位，同时纹理之间的微小间隙可以留存空气，避免长期佩戴导致局部皮肤闷汗不适。

尺寸与安装边界这块，带体整体展开长度控制在220mm，适配绝大多数成年人的腕部围度，带体宽度统一为12mm，两端嵌入壳体的部分长度各为15mm，嵌入部分的截面做了0.3mm的倒角，装配时可以顺着卡槽倒角顺利滑入，不需要专用工装就能完成手动装配。带体的最小弯曲半径设计为30mm，即使佩戴时腕部大幅度活动，带体的弯曲变形也不会超过材料的疲劳极限，按照橡胶材料的疲劳寿命测算，正常使用状态下反复弯折次数可以达到10万次以上，不会出现断裂失效。

实际做结构验证的时候，特意针对带体和壳体的衔接位置做了拉拔测试，在50N的横向拉拔力下，带体不会从卡槽内脱出，满足户外作业时意外拉扯的强度要求。刻字位置的耐磨测试采用棉布反复摩擦1万次，字体内容依然清晰可辨，没有出现掉漆、磨平的问题，因为是直接在带体本体上刻字，不存在印刷层脱落的风险。另外带体的材料选用耐候性丁腈橡胶，在-20℃到60℃的环境温度下都能保持弹性，不会出现低温变硬脆裂、高温软化变形的问题，适配不同地域的户外通讯作业场景。

很多同行做这类佩戴带结构的时候，容易忽略带体自然曲率和腕部的匹配度，做成直条结构靠装配时强行弯折贴合，时间长了带体的回弹力会持续作用在设备壳体的卡槽位置，容易导致卡槽开裂或者带体松脱，这次设计时提前把预弯曲率做进模型里，装配后带体的内应力几乎为零，既提升了佩戴舒适度，也延长了结构的使用寿命。还有刻字的排版位置，特意避开了带体和壳体衔接的受力位置，全部布置在带体中间的非受力段，避免刻字产生的应力集中点在反复弯折时出现裂纹，这点在做有限元分析的时候特意验证过，刻字位置的最大应力比带体的屈服强度低40%以上，完全满足长期使用的强度要求。
