二战格拉纳达马诺手雷高精度三维建模作品

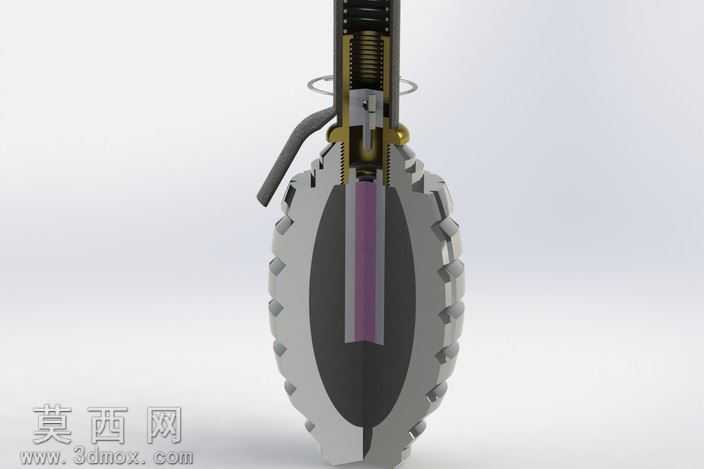

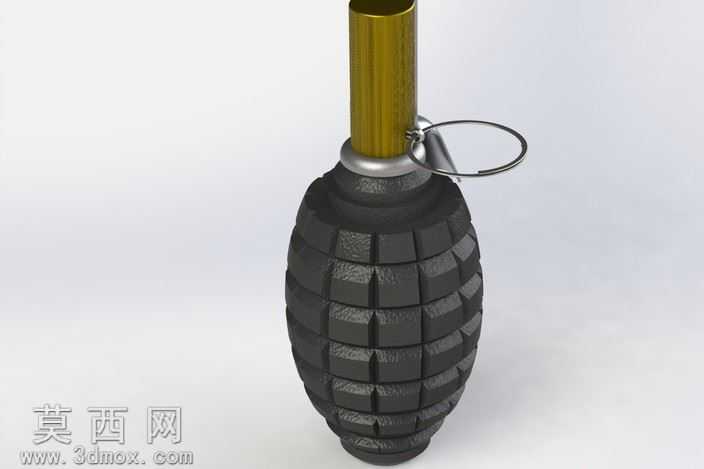

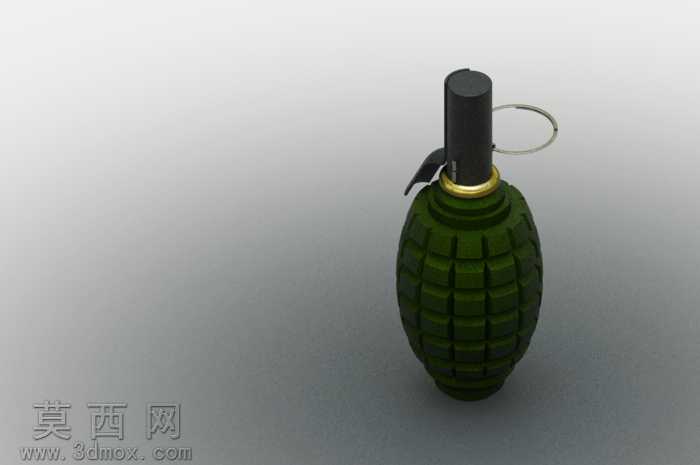

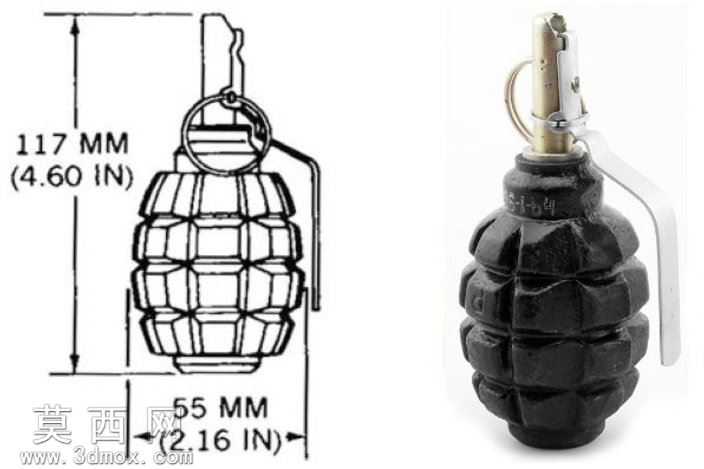

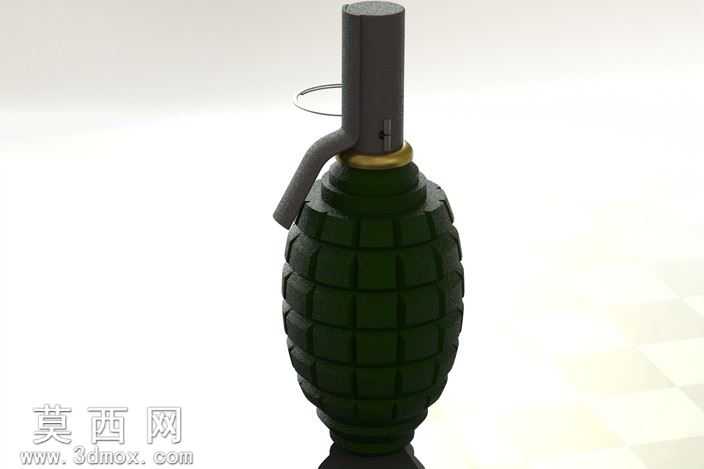

本作品为复刻二战时期格拉纳达de马诺手雷的三维建模成果，建模全程以真实历史实物的尺寸参数为核心依据，严格对照实物标注的117毫米总高度、55毫米弹体最大直径进行1:1比例还原，确保整体外轮廓比例与真实藏品完全匹配。建模阶段首先通过SolidWorks完成基础参数化草绘，先勾勒弹体、引信座、保险握片、拉环各部件的截面轮廓，通过旋转、凸台拉伸、阵列等基础特征搭建整体装配骨架，重点处理弹体外壁的菱形破片槽结构：该结构为多组交错的凹凸棱面，建模时先绘制单个菱形破片的曲面轮廓，通过圆周阵列配合曲面裁剪完成整圈破片结构的排布，同时对棱边做微小的圆角过渡处理，还原铸铁弹体铸造工艺带来的边缘钝化质感，避免生硬直角带来的失真问题。引信部分的建模重点还原金属部件的装配结构，包括引信顶部的击针座、保险销的穿接孔、弧形保险握片的弯折弧度、拉环的圆环与连接柄结构，各部件之间保留符合真实装配逻辑的微小间隙，还原实物的可动结构逻辑。材质与渲染阶段，针对弹体的铸铁材质，调整材质球的粗糙度参数至0.75，添加细微的铸造砂眼、氧化层斑驳纹理，还原老式铸铁手雷长期存放形成的深灰哑光质感；引信、保险握片、拉环等钢质部件，区分不同的表面处理状态：保险握片做镀锌钢的半哑光金属质感，添加轻微的使用划痕与氧化暗斑，拉环做黄铜材质的暖金色金属质感，还原不同金属部件的材质差异。渲染时采用三点布光方案，主光从侧上方45度打亮弹体的破片棱面，突出凹凸结构的光影层次，辅光补亮暗部避免死黑，轮廓光勾勒弹体边缘提升立体感，最终渲染效果同时呈现线稿尺寸标注与实物渲染对照效果，既满足结构展示的严谨性，也具备视觉呈现的真实感。建模过程中同步输出STEP通用格式文件，确保模型可导入其他三维软件进行二次编辑，可用于军事装备科普展示、游戏资产制作、3D打印复刻等多个场景，所有结构细节均经过多轮对照实物图片调整，修正了初始建模中破片排布错位、引信比例失调的问题，最终成品的结构还原度、材质真实度均达到较高水准。
