家用康复训练用楔形小腿拉伸辅具结构

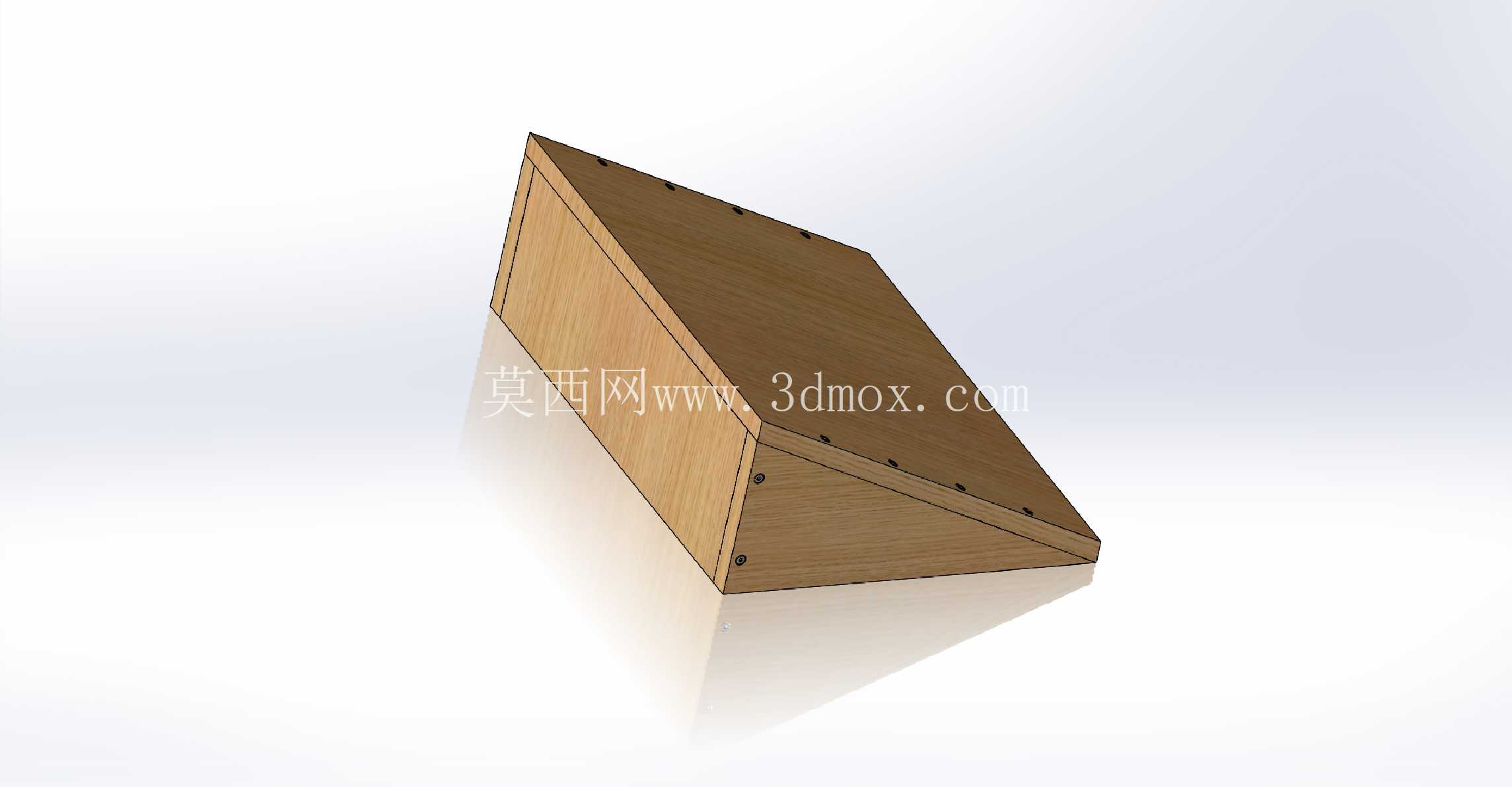

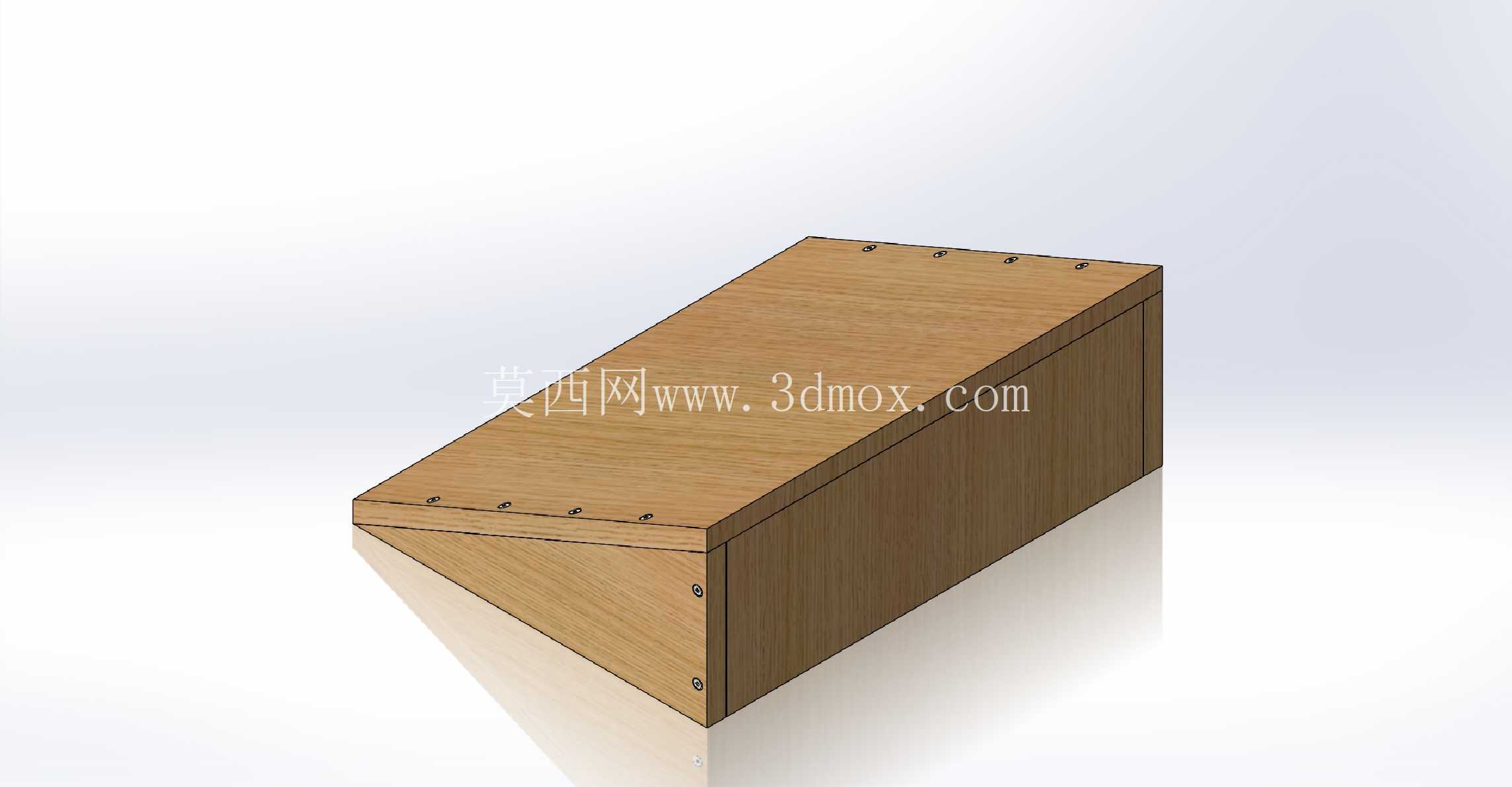

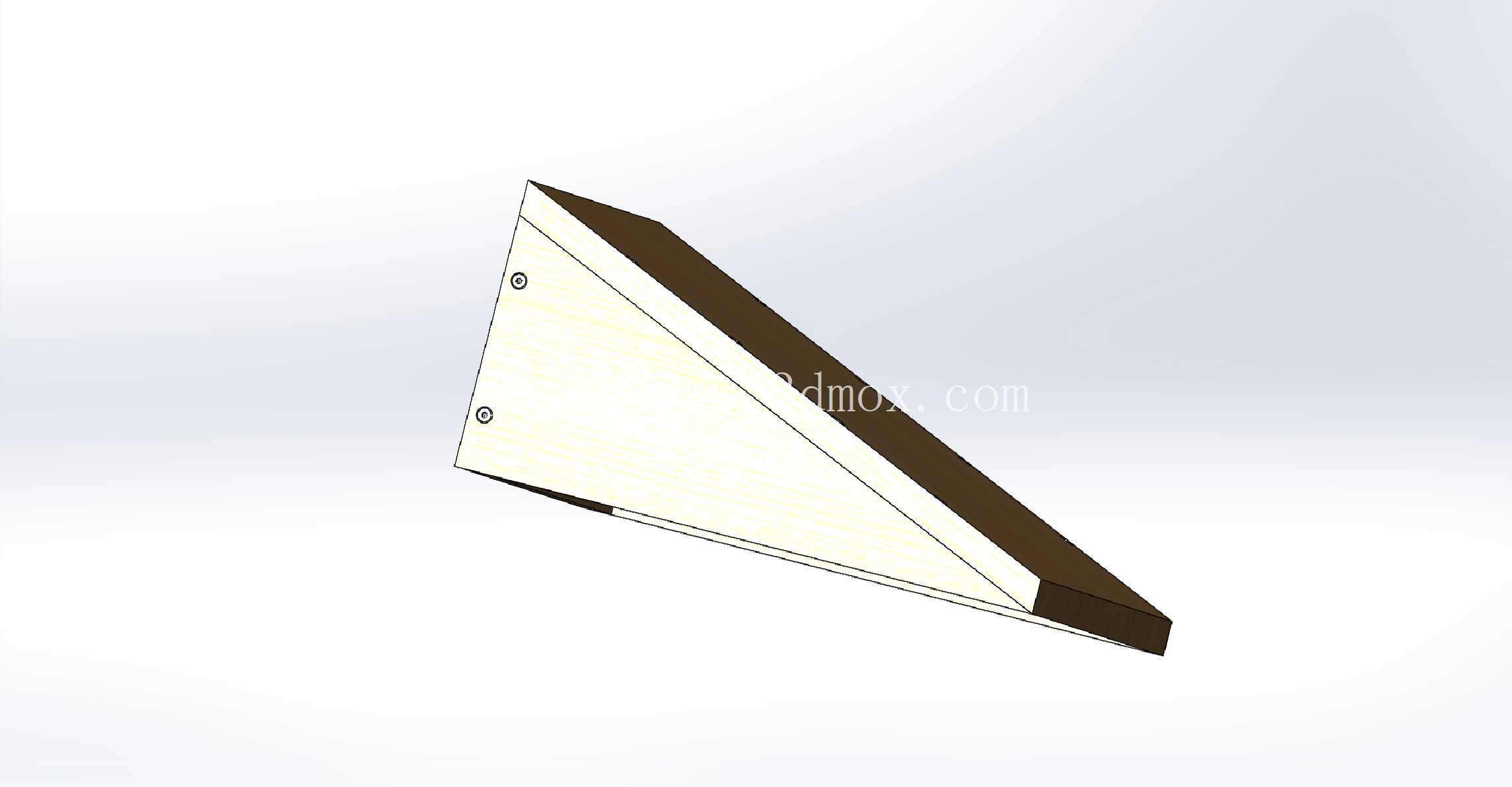

　　从结构形态来看，整体采用直角楔形的块体设计，斜面作为足部踩踏的支撑面，垂直面与水平面作为结构的定位基准，使用时将辅具平稳放置在硬质平整地面上，使用者前脚掌踩踏在斜面高位、足跟接触斜面低位，依靠自身重力完成小腿后侧肌群的静态拉伸，不需要额外借助墙面或其他固定设施，使用场景的限制被大幅降低。设计过程中优先考虑了支撑稳定性，整体块体采用实心层压木质结构，外轮廓所有棱边都做了小半径倒角处理，避免尖锐边角磕碰使用者；斜面与底面的夹角经过反复校核，控制在15度到20度的合理区间，这个角度区间既能够保证小腿肌群获得足够的拉伸张力，又不会因为角度过大造成踝关节过度背屈引发的运动损伤，适配绝大多数普通健身人群、术后康复人群的踝关节活动范围。这款楔形拉伸辅具的设计初衷，是解决日常小腿肌群拉伸过程中角度不可控、支撑稳定性不足的问题，在家庭健身、运动康复、线下健身工作室场景中都有明确的使用需求。很多跑者、长期久坐人群存在小腿腓肠肌、比目鱼肌紧张的问题，常规靠墙拉伸需要依赖墙面支撑，且不同人群的踝关节活动度存在差异，固定角度的拉伸动作很难适配不同柔韧度的使用者，这款楔形结构的辅具正是针对这一痛点完成的结构设计。

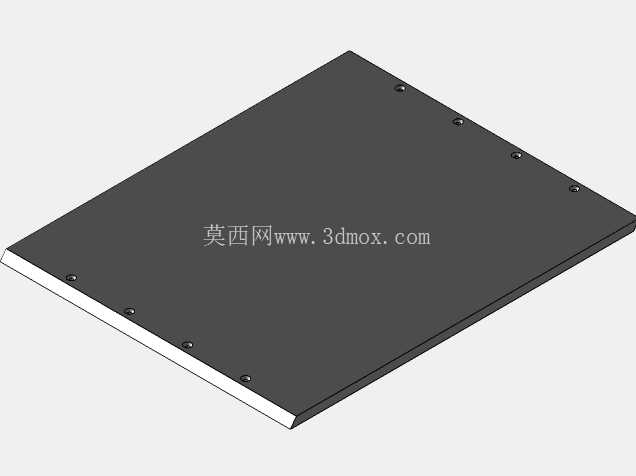

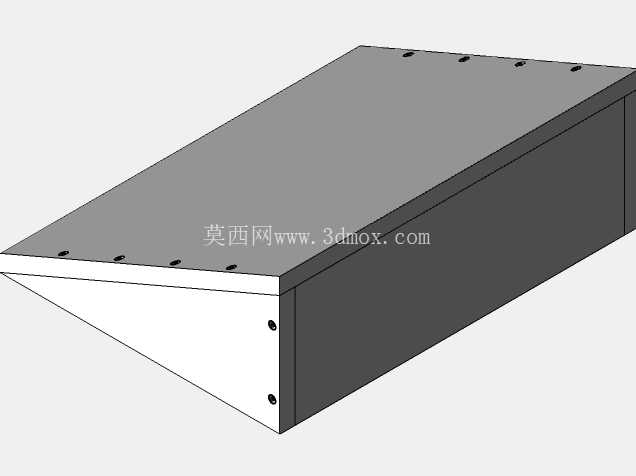

　　结构连接方面，楔形块的拼接面采用错位咬合的榫接结构配合紧固件固定，所有紧固件都做了沉头处理，保证支撑面平整无凸起，不会在踩踏过程中硌伤足底；整体结构的外形尺寸控制在长度400mm、宽度200mm、高位高度120mm的范围内，这个尺寸边界既能够保证单脚踩踏时有足够的支撑面积，双脚同时使用时也能留出足够的足部放置空间，同时整体重量控制在合理区间，不需要额外的安装固定，移动收纳都十分方便。

　　在实际使用场景中，这款辅具除了用于日常小腿拉伸放松，还可以用于深蹲训练时的足跟垫高，帮助踝关节活动度不足的训练者完成标准深蹲动作，弥补自身柔韧度的不足；在运动康复场景中，康复师可以根据患者的恢复情况，调整辅具的放置方向或者搭配不同厚度的垫片微调拉伸角度，逐步帮助患者恢复小腿肌群的弹性与踝关节活动度。结构设计时充分考虑了不同体重使用者的承载需求，木质层压结构的抗形变能力经过校核，能够承受150kg以内的静态载荷，正常使用过程中不会出现结构变形、开裂的问题；底面做了防滑纹理处理，放置在瓷砖、木地板等常见地面材质上时，不会因为踩踏受力出现滑移，保障使用过程中的安全性。

　　不同于市面上常见的可调节角度拉伸板，这款一体化楔形结构没有额外的活动铰接部件，不存在铰接部位松动、失效的风险，长期使用的维护成本极低，只需要定期检查表面紧固件是否松动即可，结构可靠性远高于多部件拼接的可调式结构。从建模逻辑来看，整体结构以基准面为定位基础，先绘制楔形的截面轮廓，拉伸生成基础块体后，再对拼接部位的榫接结构、沉头孔位、棱边倒角逐一进行特征建模，所有配合面的公差都按照木质构件的加工精度进行设置，保证加工完成后拼接缝隙均匀，结构连接紧密，不会出现晃动异响。
