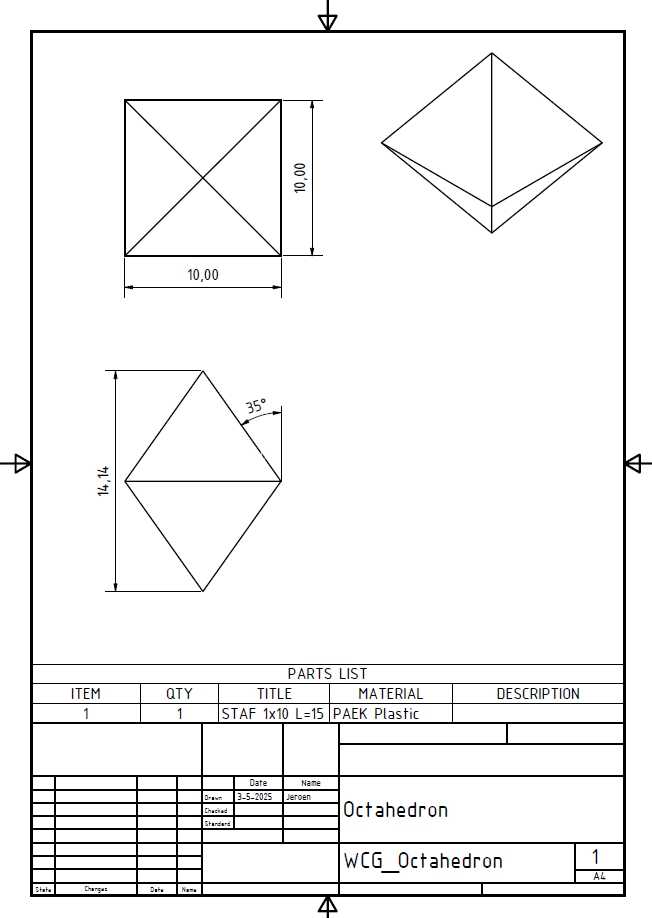

正八面体几何结构练习建模作品

　　正八面体作为经典的柏拉图立体结构，在机械结构设计、几何构型验证、空间定位基准搭建等场景中有着广泛的应用价值，这类规则对称多面体常被用作多轴加工中心的精度校验基准件、光学设备的光路反射定位载体、模块化快换工装的对接定位核心结构，也会作为几何建模练习的典型案例，帮助结构工程师掌握空间对称特征的建模逻辑，理解单命令驱动全参数化建模的实现路径。从结构特性来看，正八面体拥有六个顶点、十二条等长棱边、八个全等正三角形面，属于高度对称的正多面体，所有相邻面夹角一致，所有顶点到几何中心的距离完全相等，这种特性让它在空间定位场景中可以实现多方向的等距基准参考，不需要额外调整姿态就能完成三个正交方向的位置校准。

　　在实际工程应用中，基于正八面体结构衍生的定位座常被用在三坐标测量机的工件校准环节，将其固定在测量平台上后，通过采集不同面的点位数据，可以快速验证测量机的空间运动精度，排查三轴联动过程中的垂直度、定位误差问题；在光学实验平台中，表面做镜面处理的八面体结构可以作为多向反射靶标，配合激光位移传感器实现空间多维度的位移、振动数据采集，相比平面反射靶标，它不需要频繁调整角度就能覆盖多个测量方向，大幅提升实验搭建效率。从设计思路层面，这个八面体结构的建模核心是抓住空间对称的几何约束，不需要拆分多个特征逐步拼接，只需要锁定几何中心作为基准原点，确定顶点到中心的距离参数后，通过空间放样或者凸台拉伸的对称约束就能一次性生成完整结构，整个建模过程需要严格控制所有棱边长度相等、所有三角形面的平面度误差在允许范围内，避免出现对称面错位、棱边长度不一致的问题。

　　在尺寸与安装边界设计上，如果将该结构用作测量基准件，通常会根据测量平台的装夹空间确定外接球直径尺寸，常规实验室用的校准八面体外接球直径控制在50mm到150mm区间，底部会预留一个标准的M6或者M8螺纹安装孔，方便固定在磁性表座或者专用工装夹具上，安装时需要保证几何中心与安装基准面的垂直度误差不超过0.02mm，避免后续校准出现系统误差；如果是用作模块化拼接的结构单元，会在每个三角形面的中心预留定位销孔与快装卡扣接口，多个八面体单元可以通过面与面的对接拼接成不同形态的空间框架结构，这类结构常用在轻量化临时支撑工装、展览展示的模块化支架场景中，依靠正八面体的结构稳定性实现无额外斜撑的空间承载。

　　在结构强度层面，实心结构的正八面体在承受沿顶点方向的轴向载荷时，力会沿着棱边均匀分散到相邻的三个面上，应力分布相比立方体结构更加均匀，不容易出现局部应力集中的问题，因此部分缓冲吸能结构也会采用正八面体的胞元结构，通过3D打印制作成点阵填充材料，用在精密设备的缓冲包装、轻量化结构的内部填充层中，在同等重量下比立方体点阵拥有更好的抗压与吸能表现。建模过程中需要注意的是，空间对称特征的约束必须完全定义，不能出现过约束或者欠约束的情况，否则后续修改外接球半径参数时会出现特征报错，尤其是八个三角形面的相邻边必须添加共线约束，每个面的边长添加相等约束，顶点到中心的距离添加对称约束，这样只需要修改一个尺寸参数就能驱动整个模型的尺寸变化，实现全参数化调整，方便后续根据不同的应用场景快速调整模型尺寸，适配不同的安装空间与使用需求。另外在实际加工环节，正八面体结构如果采用金属切削加工，需要设计专用的分度工装，每次装夹旋转45度配合角度倾斜就能完成所有三角形面的加工，加工过程中要控制每个面的表面粗糙度，作为基准件使用时表面粗糙度需要达到Ra0.8以上，保证测量时光线反射或者探头接触的精度要求；如果采用3D打印制作，需要选择合适的摆放角度，尽量减少支撑结构的使用，避免支撑去除后破坏表面的平面度，通常会将其中一个三角形面水平放置在打印平台上，这样悬空面的倾斜角度大于45度，不需要额外添加支撑就能完成打印，打印完成后只需要简单打磨底面就能满足使用要求。
