便携式钢琴调音拾音装置外观结构设计

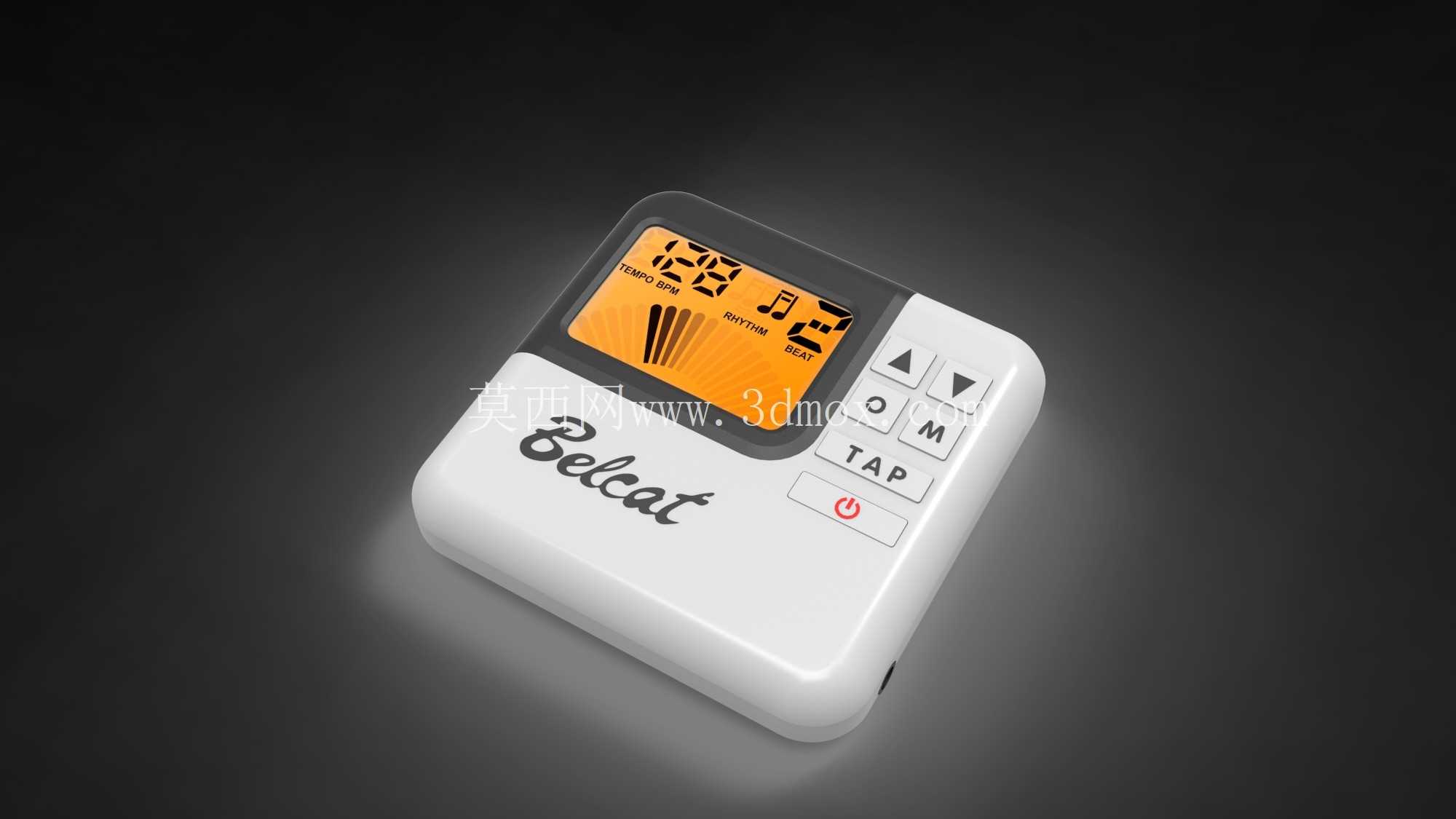

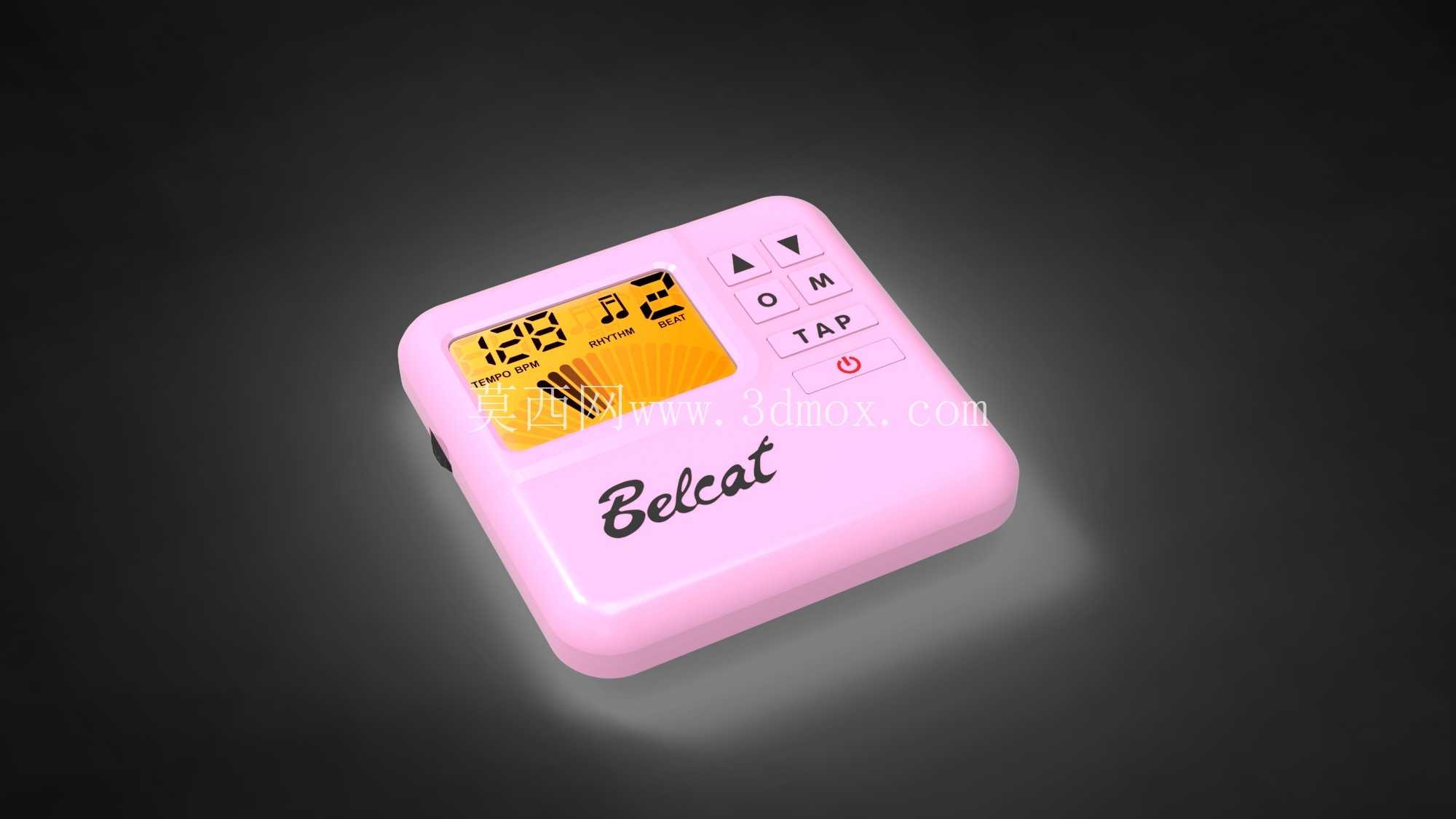

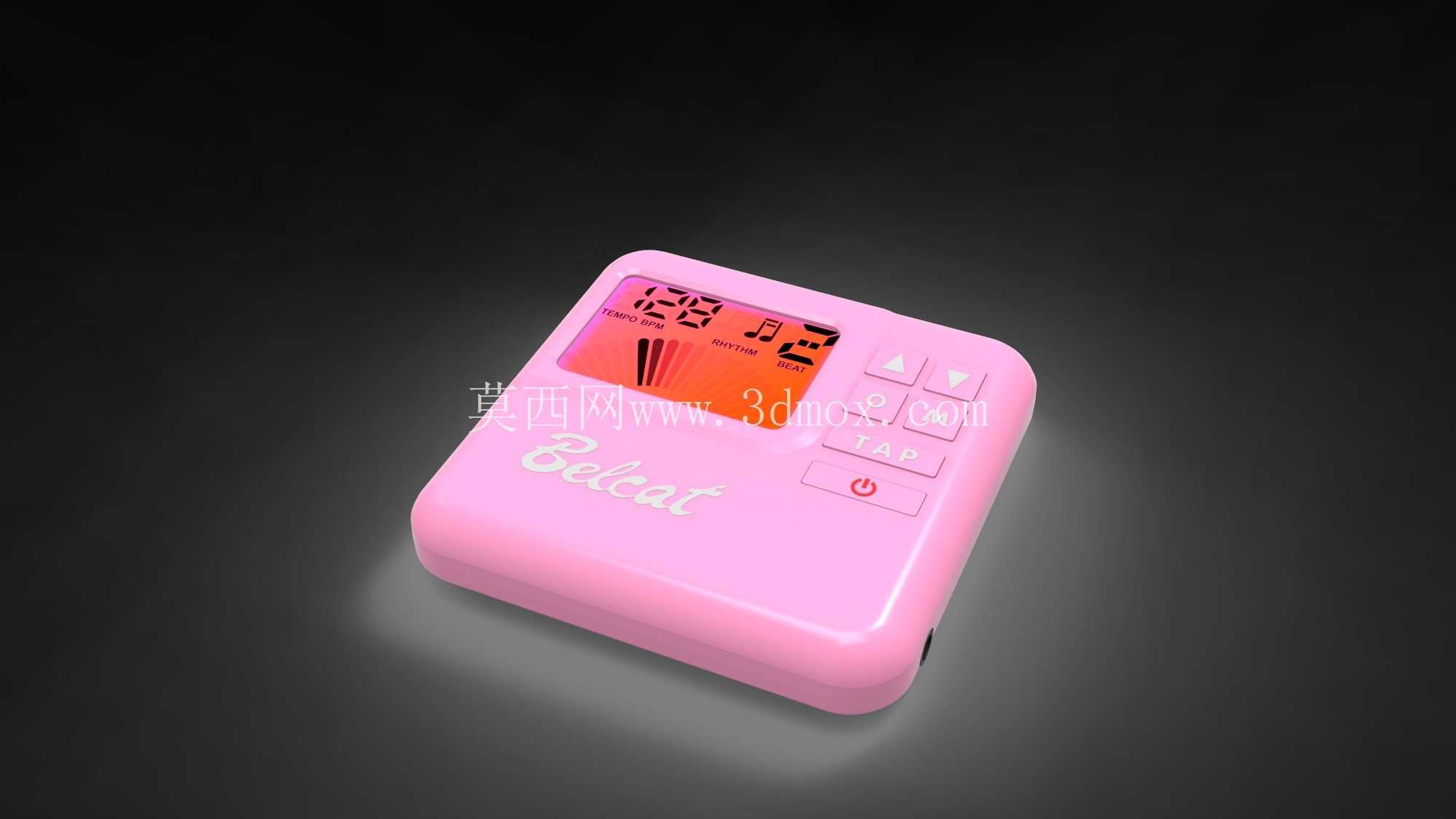

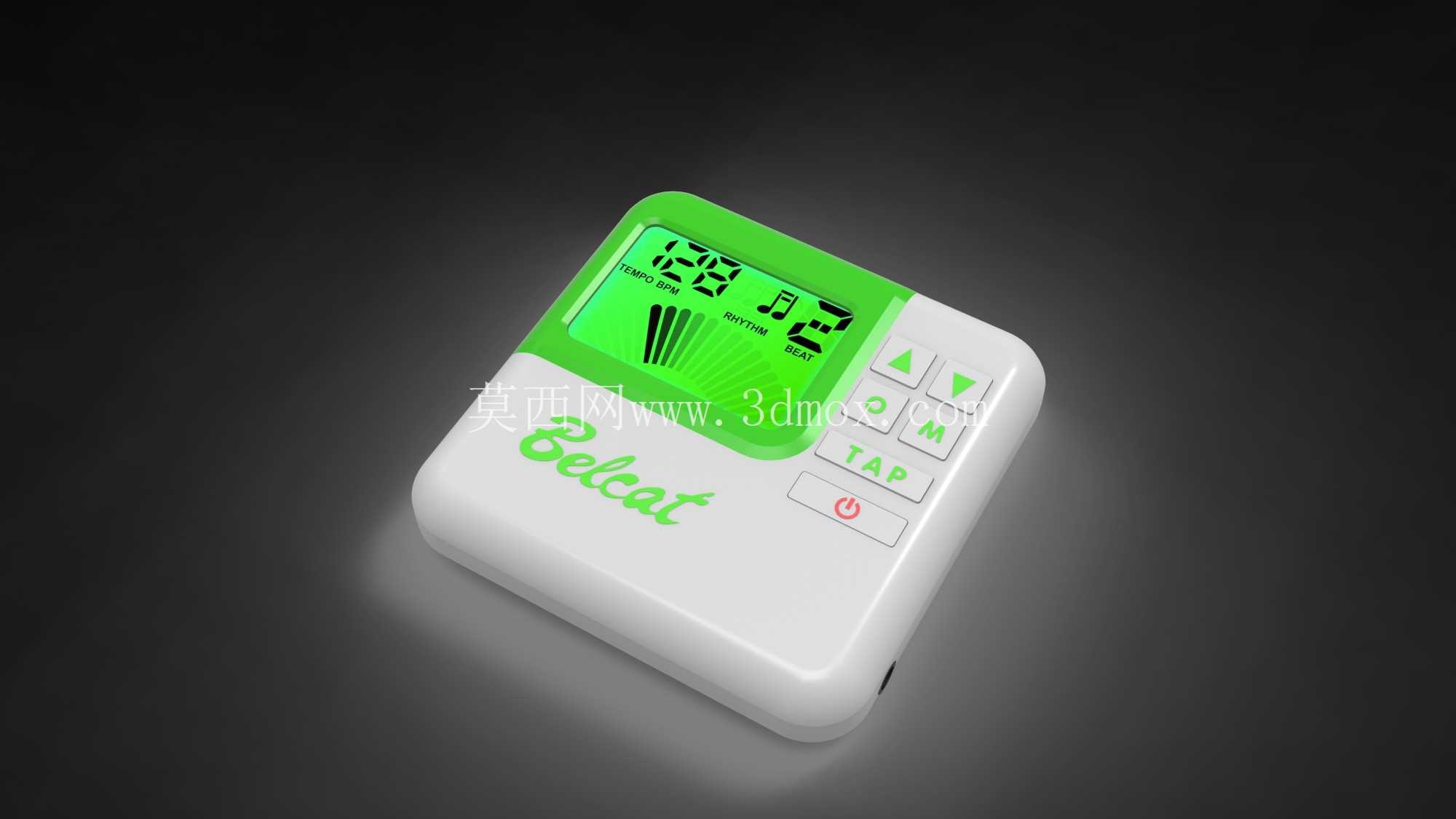

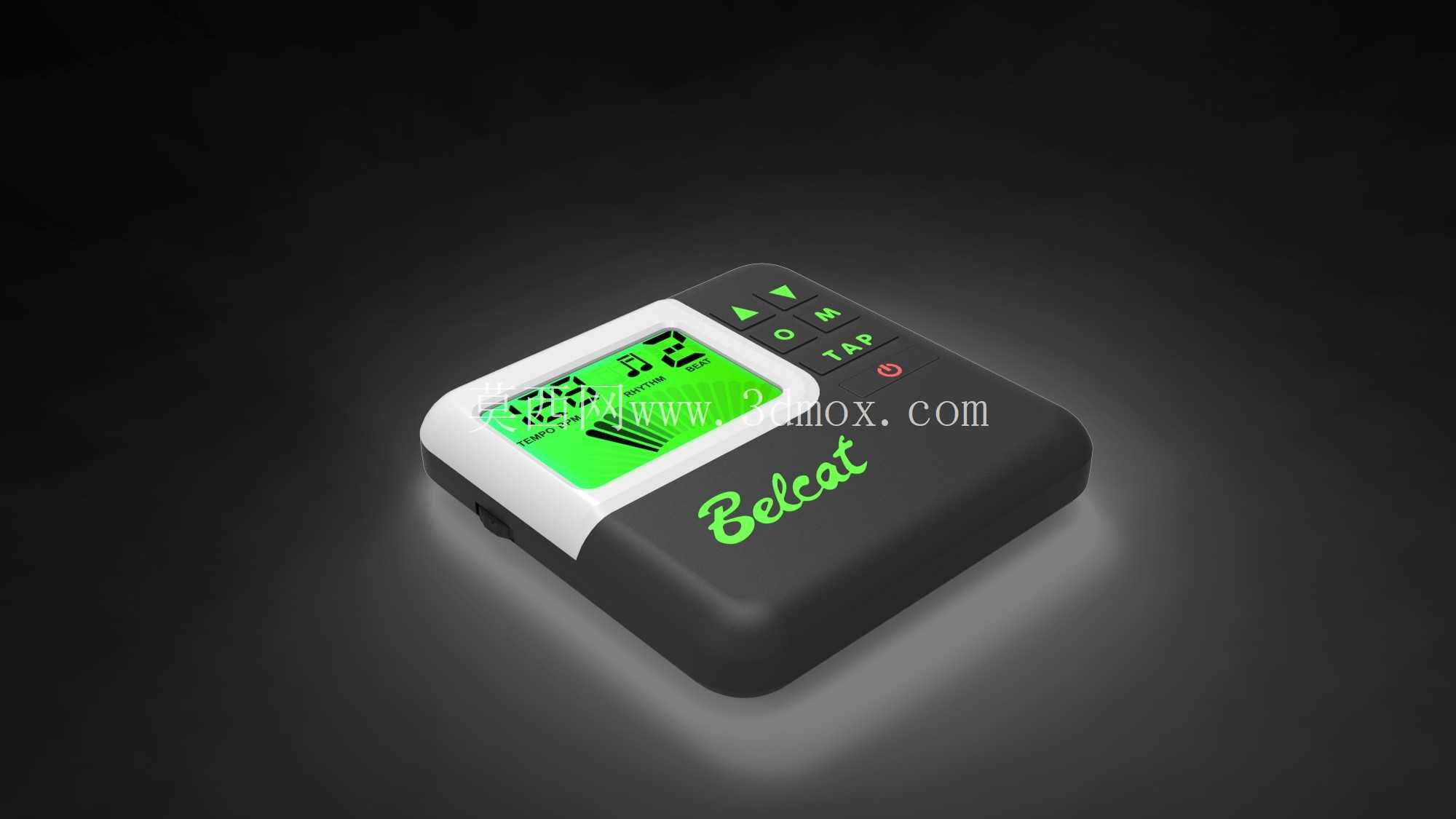

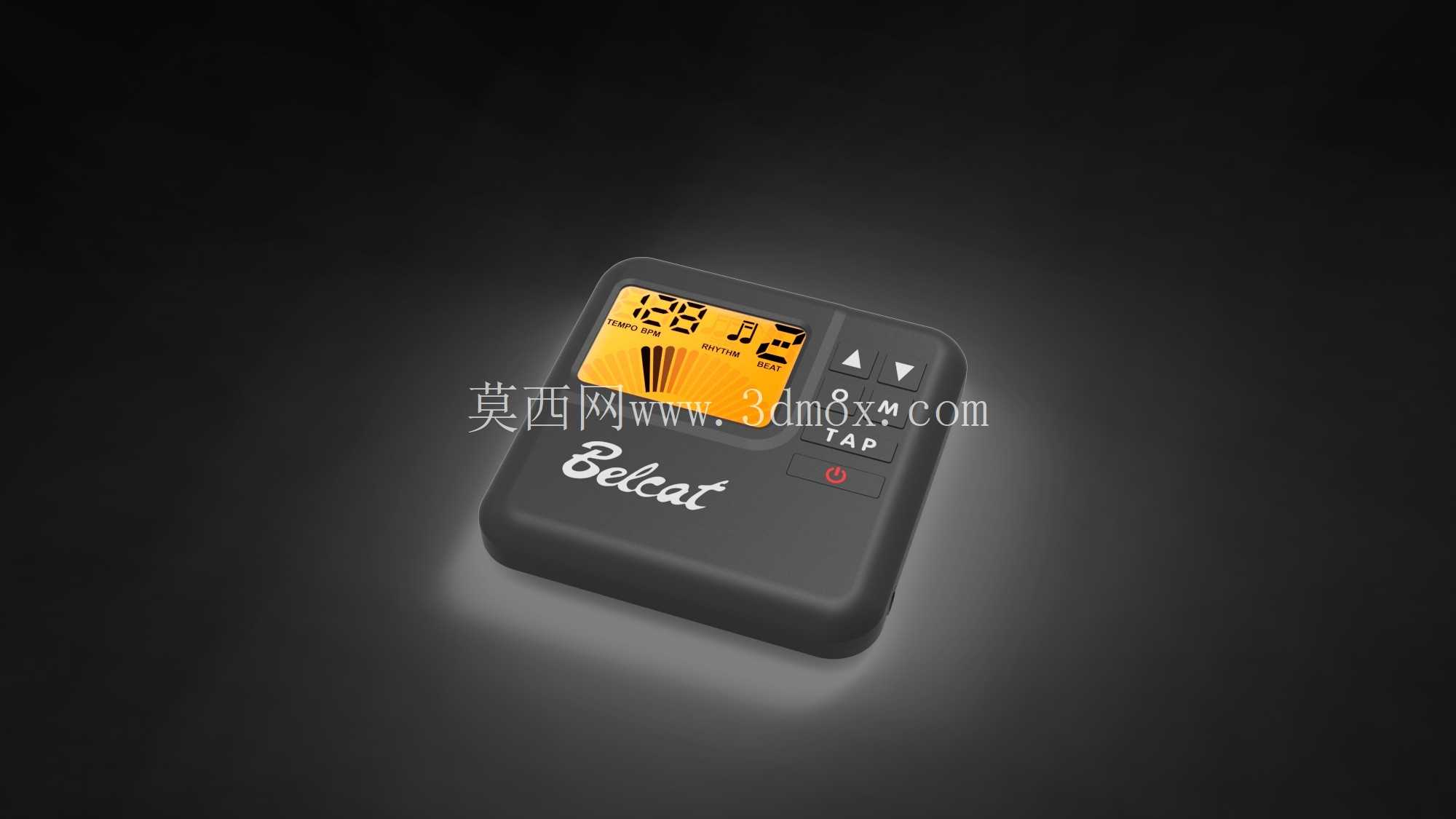

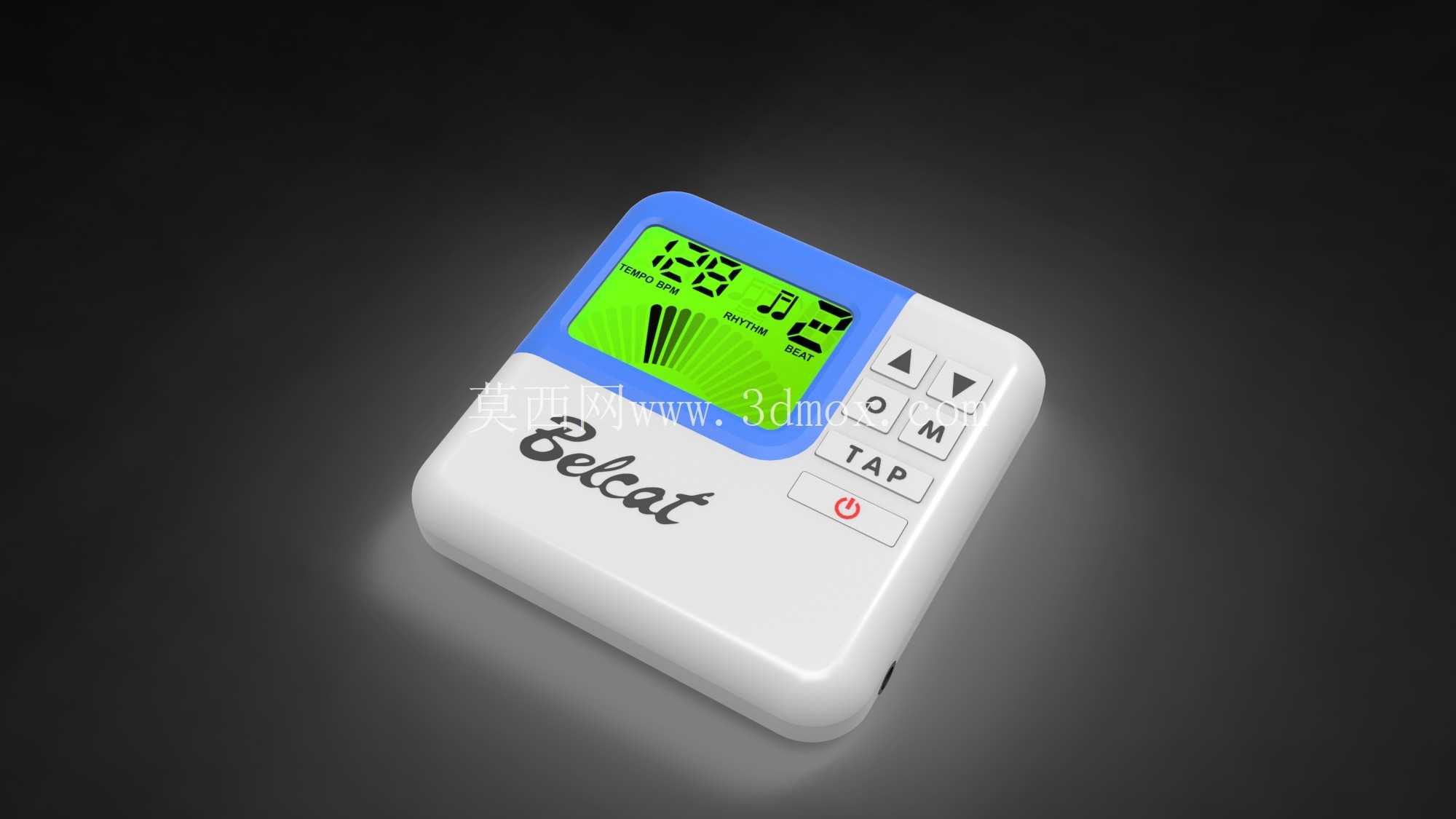

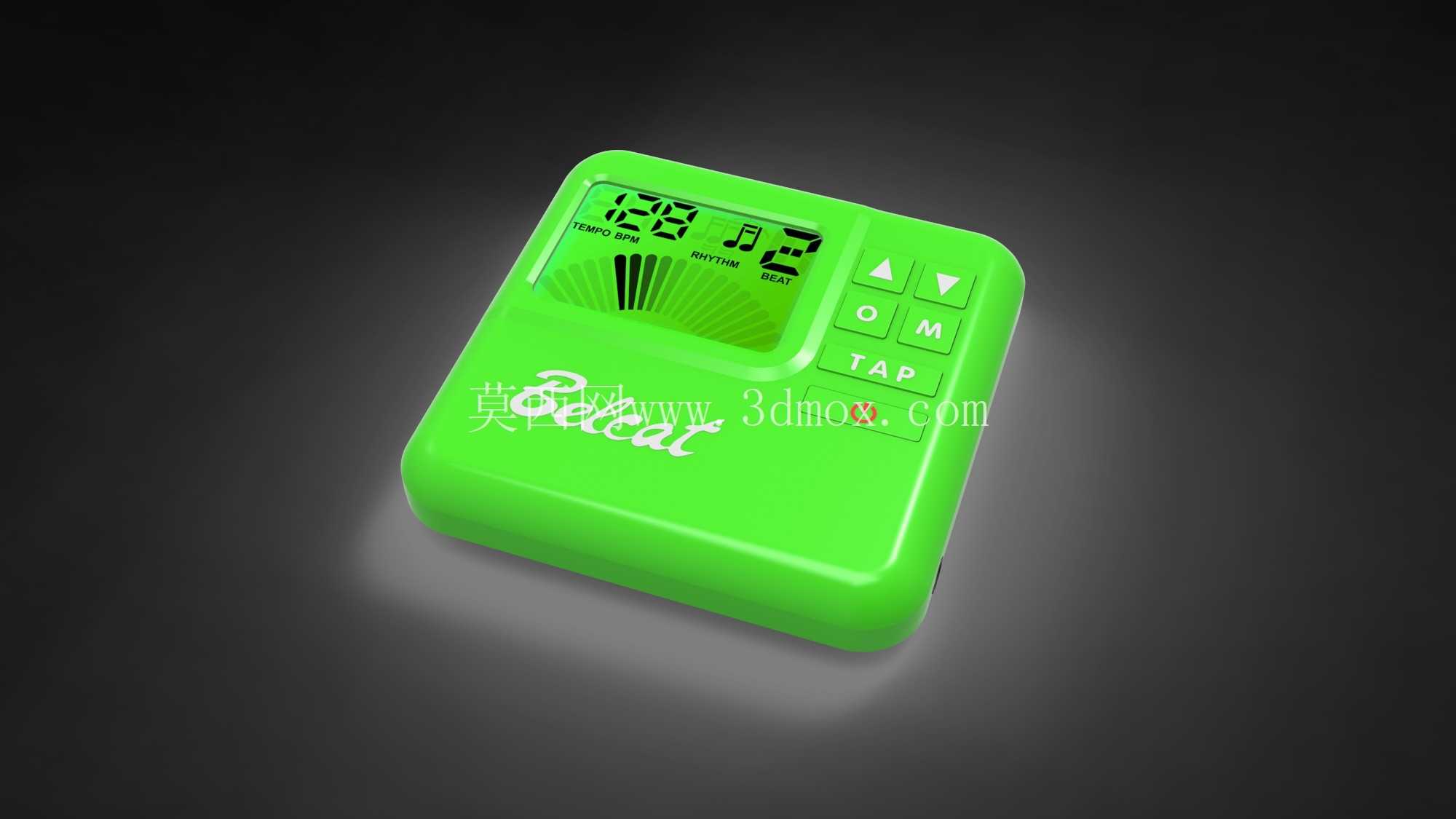

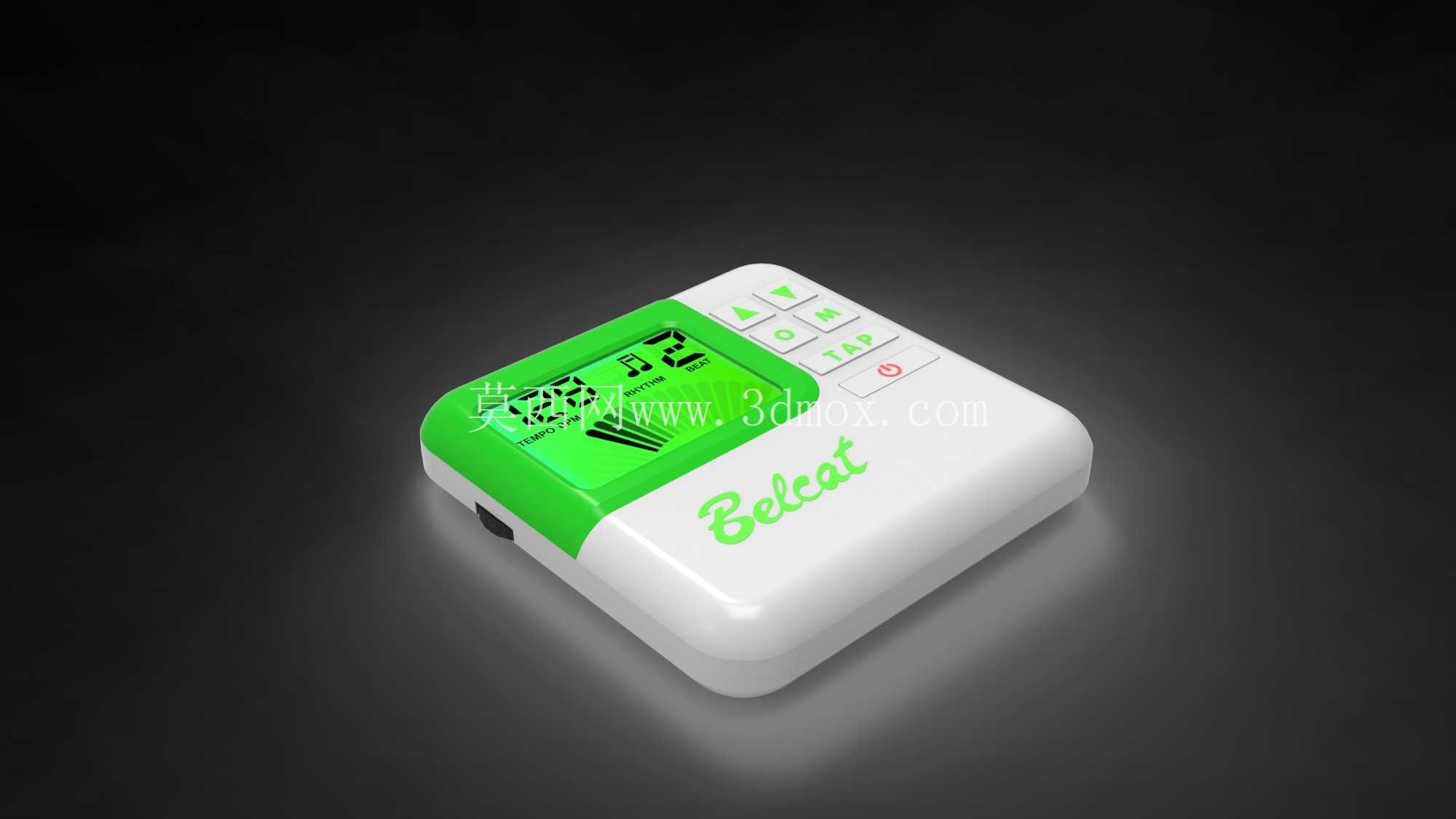

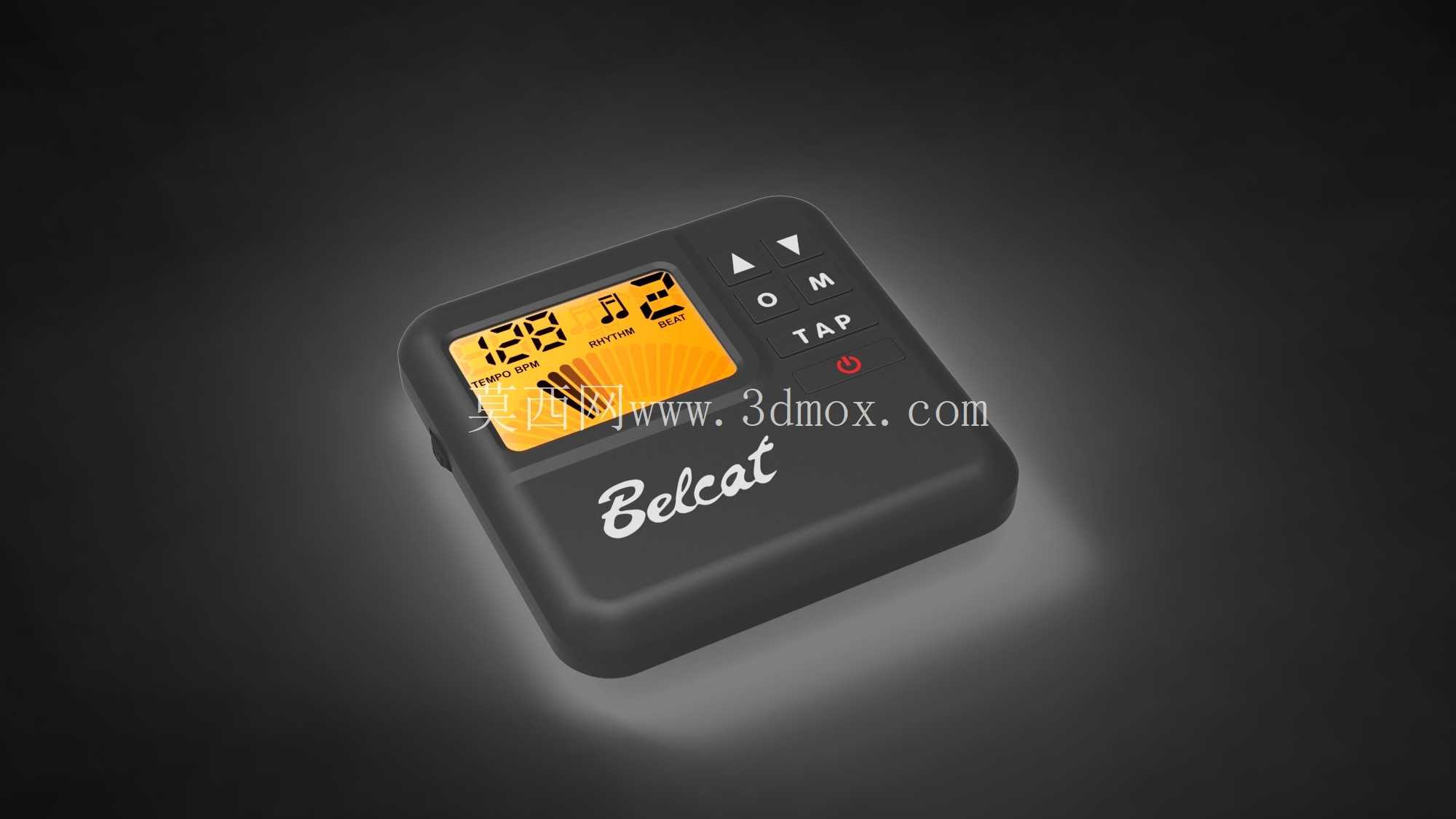

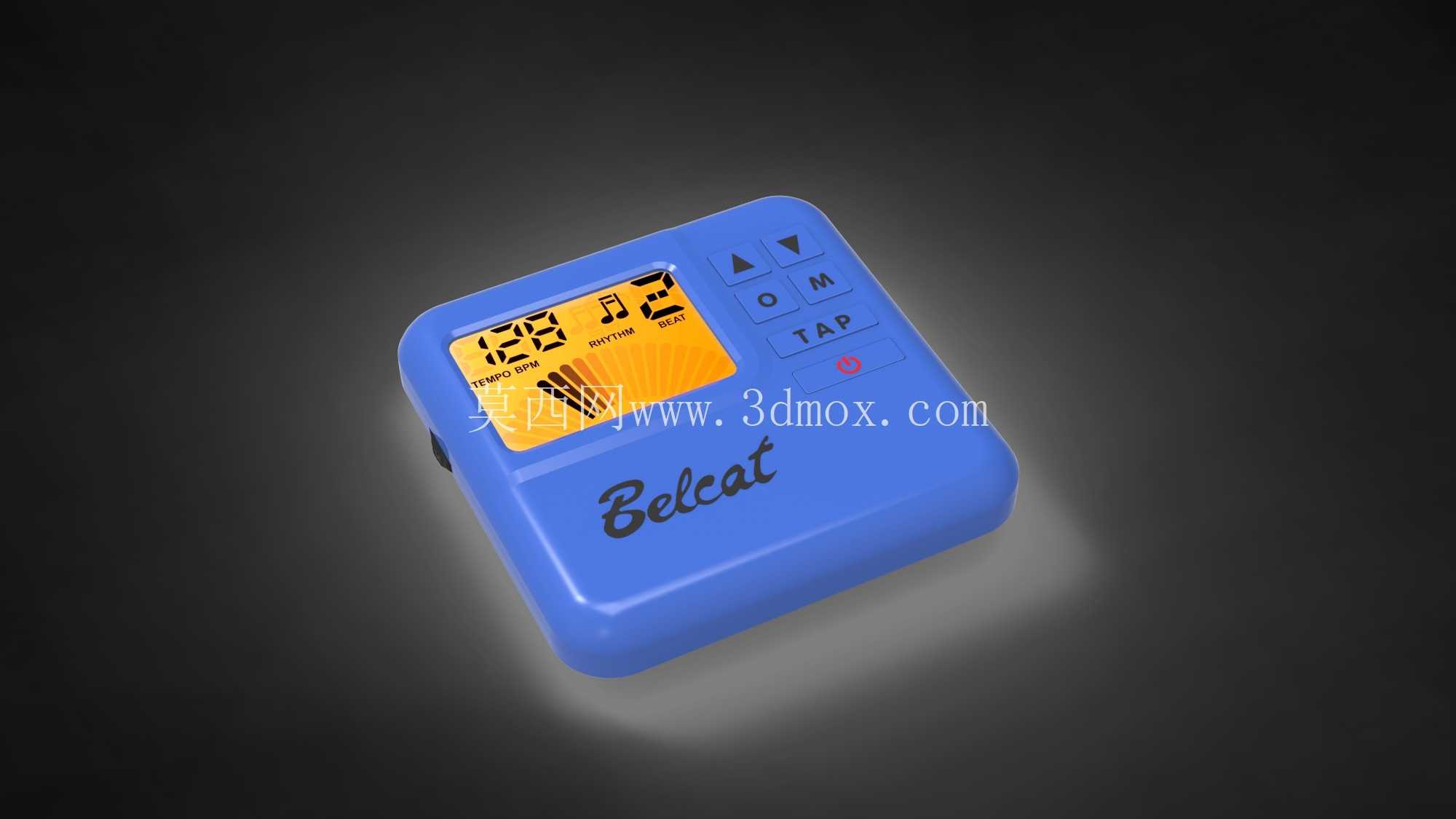

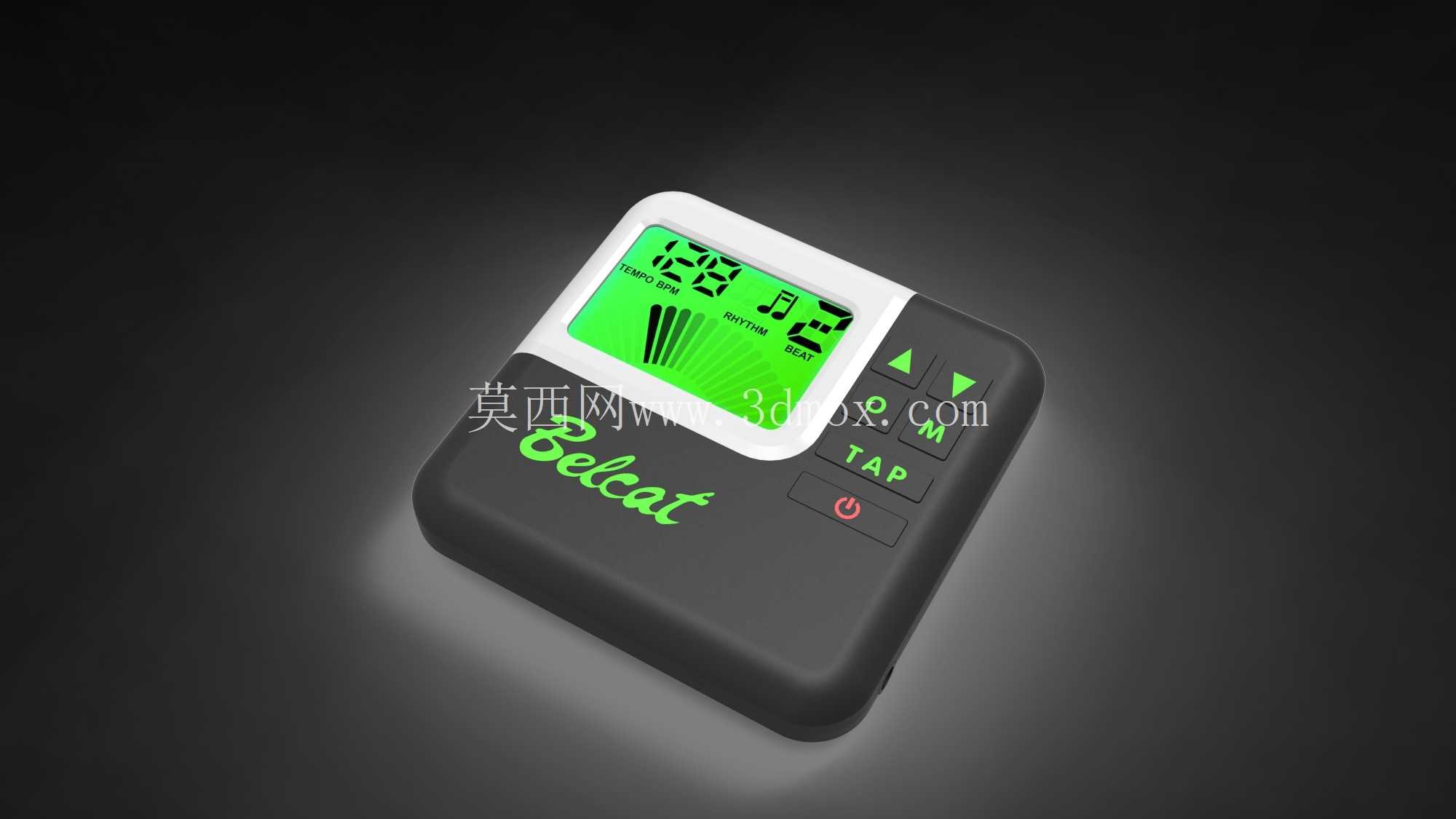

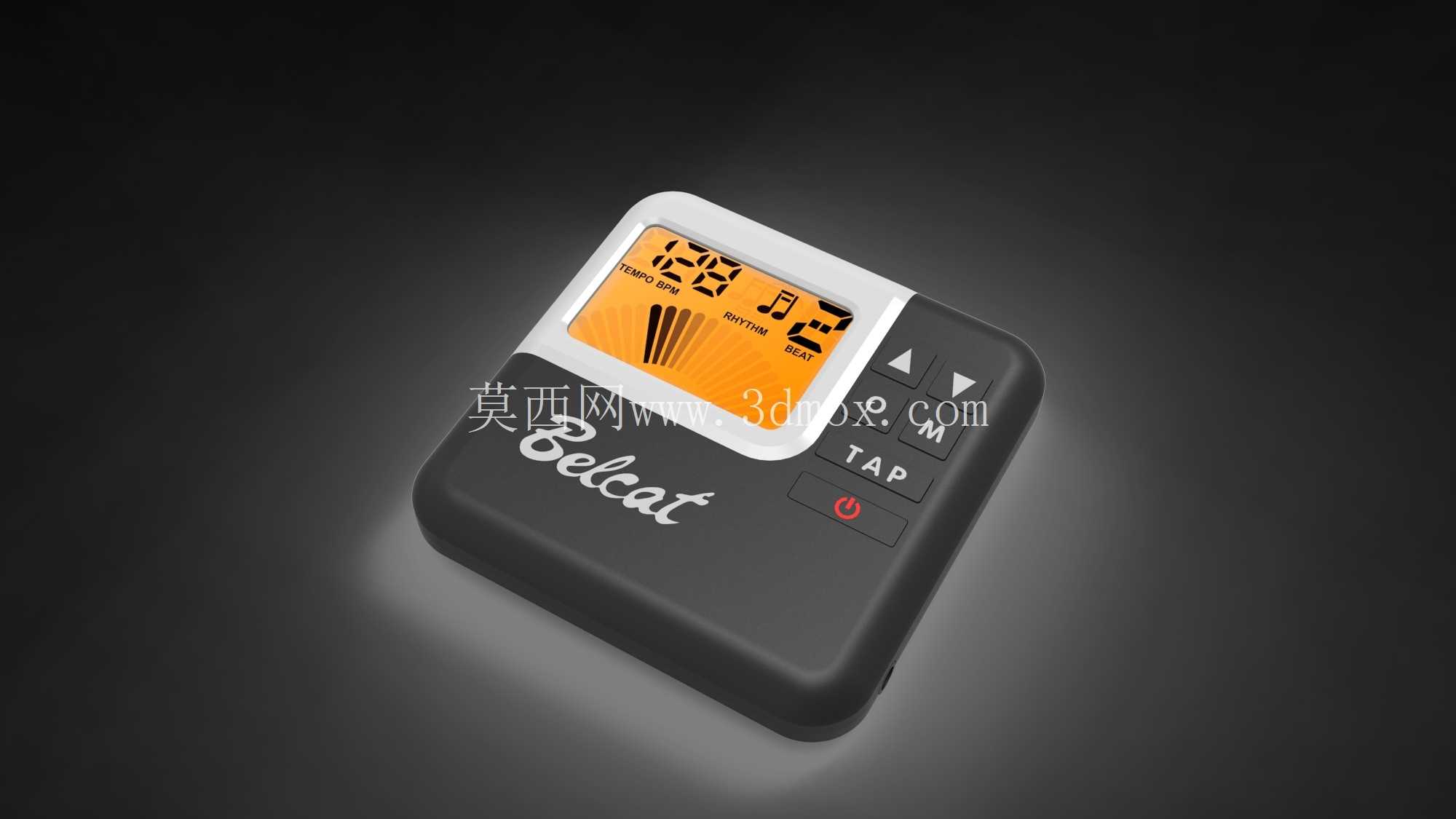

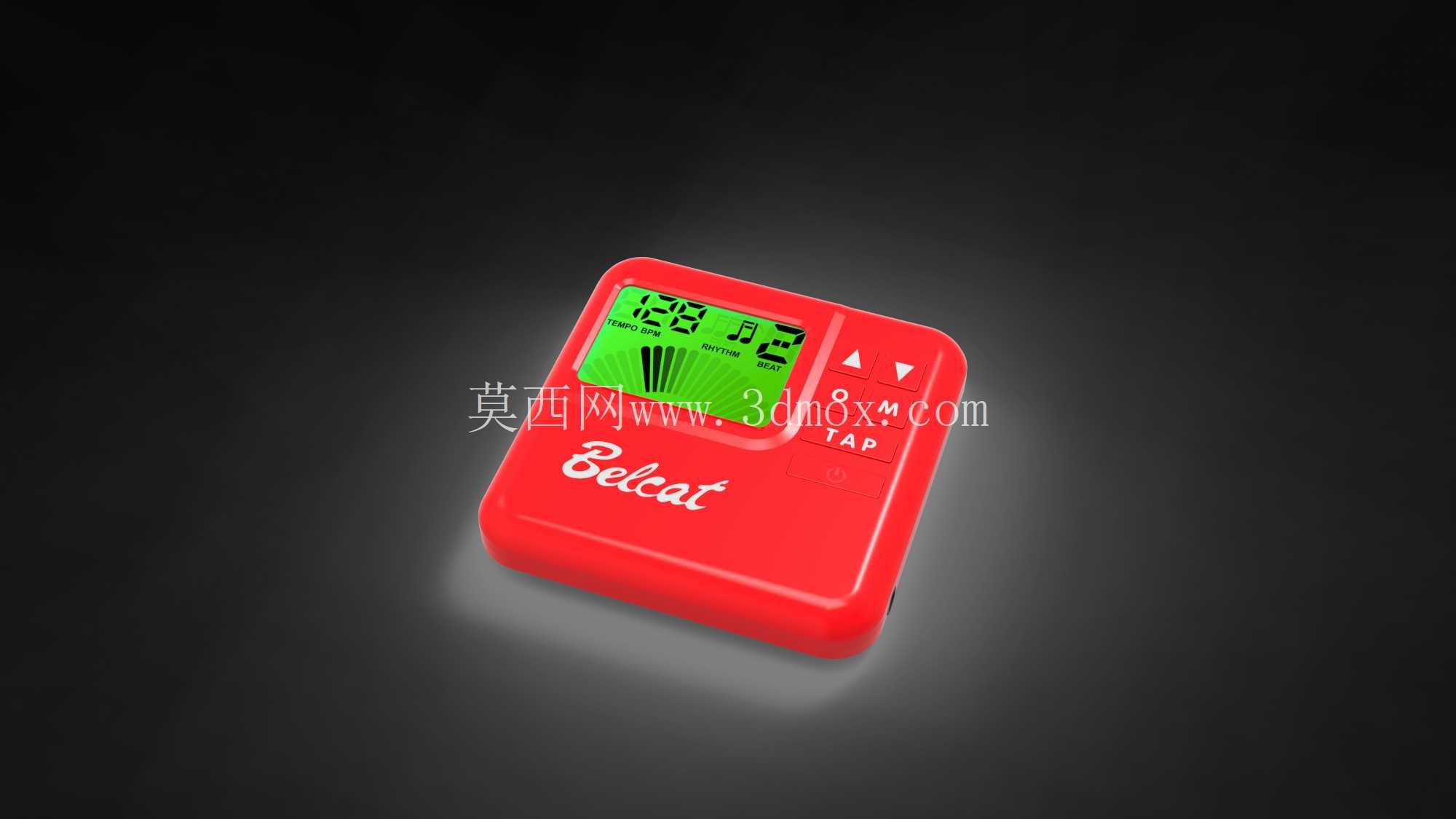

　　正面功能区的布局经过多轮人机工程验证，显示屏区域设置在壳体上半部分，与水平面呈12度仰角，放置在钢琴顶盖平面上时，调律师站立或坐姿状态下都能清晰读取屏幕参数，无需刻意低头调整视角。屏幕下方的品牌标识区域采用凹印填色工艺，不会因长期摩擦出现标识脱落问题。操作按键集中布置在壳体右侧区域，分为上下选择键、功能切换键与电源键，按键凸起高度1.2mm，键程0.5mm，按压反馈清晰，即使调律师佩戴薄款工作手套也能准确操作，不会出现误触情况。电源键单独做红色标识，与其他功能按键形成视觉区分，紧急状态下可以快速完成设备开关机操作。这款拾音装置的结构设计，首先围绕钢琴调音场景的实际使用痛点展开，日常钢琴调律作业中，传统拾音设备要么体积过大不便携带，要么拾音精度受环境杂音干扰严重，这款产品在结构布局上做了针对性优化。整机采用圆角方型壳体设计，边角全部做R8圆弧过渡，既避免日常携带时的磕碰划伤，也能让手持握持时贴合手掌弧度，长时间作业不会产生硌手感。壳体选用ABS工程塑料作为主体材质，表面做哑光磨砂处理，既可以减少日常使用中的指纹残留与划痕，也能在琴行、家庭等不同使用场景下避免反光干扰屏幕读数。

　　拾音模块内置在壳体下半部分的腔体中，腔体结构做了独立隔震设计，通过硅胶减震垫与主壳体连接，能够减少壳体自身震动对拾音精度的影响，准确捕捉钢琴琴弦振动产生的音频信号，过滤环境中的低频杂音与走动产生的震动干扰。设备底部设置有隐藏式电池仓，搭配防滑硅胶脚垫，放置在光滑的钢琴漆面时不会产生滑动，也避免硬质壳体刮伤钢琴表面涂层。从安装边界来看，整机长宽高尺寸控制在85mm80mm22mm范围内，可以轻松放入调律师的工具包侧袋，不会占用过多工具存储空间，相比传统台式拾音设备，携带便利性提升明显。

　　在功能集成上，这款设备除了基础的拾音调音功能外，还集成了节拍器功能，屏幕可以同时显示音高偏差值与节拍速度，调律作业过程中无需额外携带单独的节拍设备，减少外出作业的工具携带数量。壳体侧面预留有3.5mm音频输出接口，可以外接耳机实现静音环境下的精准调律，也可以连接外部扩音设备播放节拍提示音，适配集体教学场景下的使用需求。内部电路板的排布做了分层设计，电源模块与拾音模块分开布置，减少电路之间的信号干扰，保证拾音信号的稳定传输。壳体的装配采用卡扣加螺丝的双重固定方式，既可以保证日常使用中的结构强度，后期维护时也能快速拆开壳体更换电池或检修内部元件，无需使用专用工具撬动外壳，降低售后维护的难度。

　　从实际应用场景来看，这款设备不仅适用于专业钢琴调律师的上门调律作业，也能满足普通钢琴爱好者日常居家练琴时的音准校准需求，同时在琴行集体教学、钢琴考级现场音准校验等场景下都能适配使用。设计过程中针对不同使用场景做了环境适应性验证，在10到40摄氏度的常规使用环境下，设备拾音精度偏差控制在1音分以内，满足专业调律的精度要求。壳体的接缝处做了0.1mm的公差控制，既不会出现接缝过大影响外观的问题，也不会因公差过小导致温度变化时壳体出现胀裂情况。按键区域做了轻微的内凹设计，日常放置时按键不会直接与接触面产生挤压，避免长期放置导致的按键失灵问题。
