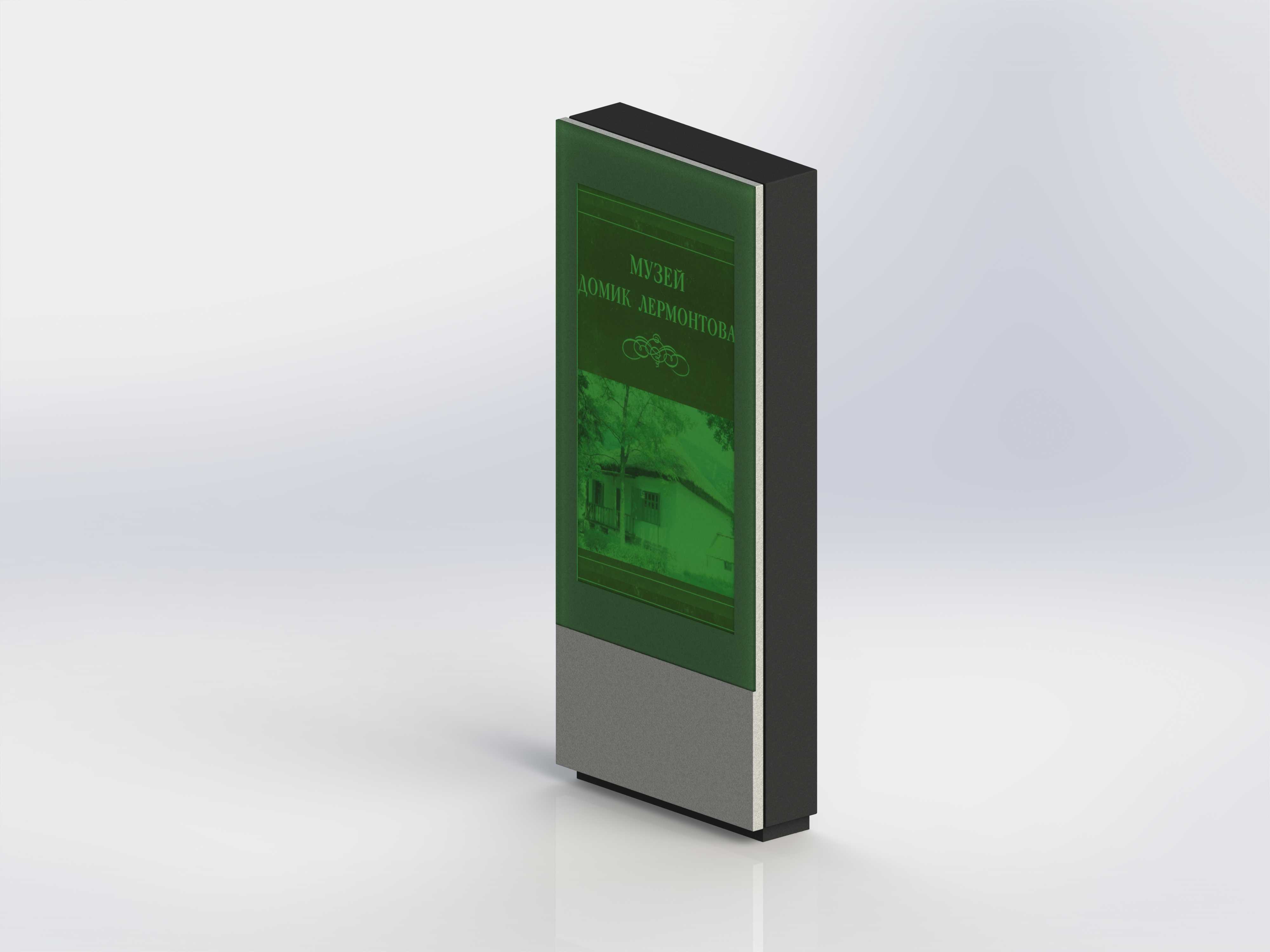

户外立式广告宣传展示终端结构

　　这类立式广告宣传终端，日常多部署在商圈入口、政务大厅、交通枢纽等候区、连锁门店进门处这类人流密集的公共区域，核心作用是循环播放宣传物料、活动指引、通知公告类内容，替代传统的纸质海报、易拉宝，省去频繁更换印刷物料的人工成本，也能通过动态画面提升信息传递的效率。做这类设备的结构设计时，首先要考虑的是安装场景的边界约束，多数落地场景的预留安装位宽度在600mm到800mm区间，设备整体厚度控制在100mm到150mm之间，避免占用过多通行空间，整机高度通常设置在1700mm到1900mm区间，保证站立状态下行人的视线刚好落在屏幕显示的核心区域，不需要刻意仰头或者低头就能看清展示内容。

　　设备的主体框架采用钣金折弯拼接结构，内部预留显示模组、驱动板卡、供电模块的安装位，各个模块之间设计独立的走线槽，强电供电线路和弱电信号线路分开排布，避免信号干扰导致的显示花屏、触控失灵问题。外壳的边角全部做R5到R10的圆角处理，避免公共区域人员磕碰受伤，外表面采用静电喷塑工艺，兼顾耐磨和防腐蚀的需求，如果是部署在半户外的场景，外壳接缝处还要增加发泡橡胶密封条，提升防水防尘等级，避免雨天渗水或者扬尘进入内部损坏电子元件。设备底部设计可调节的支撑脚，能够适配地面不平整的安装场景，保证整机放置平稳不会晃动，部分需要长期固定的场景，底部还预留膨胀螺栓安装孔，可以直接和地面硬化层连接，提升设备的防倾倒能力。

　　屏幕的安装位置前面预留钢化玻璃防护层，玻璃和边框之间用密封胶填充，既可以防止外力撞击损坏显示面板，也能避免清洁的时候液体渗入屏幕缝隙。设备侧面设计隐藏式的检修门，用专用三角锁固定，日常维护的时候不需要拆开整机外壳，打开检修门就能完成板卡更换、线路检修的操作，大幅降低后期运维的难度。设计过程中还要考虑设备的散热需求，在设备背部对应发热元件的位置开设通风百叶窗，内部预留静音散热风扇的安装位，形成下进上出的散热风道，保证长时间连续运行的时候内部温度不会过高，延长电子元件的使用寿命。针对不同的使用场景，还可以在设备上部预留摄像头、扫码模块的安装位，拓展客流统计、扫码交互的功能，下部可以预留置物台的安装位置，方便放置宣传折页或者临时物品。

　　整个结构的建模过程中，所有的钣金折弯件都要预留合理的折弯系数，拼接处的公差控制在0.2mm以内，保证后期加工组装的时候能够顺利拼合，不会出现缝隙过大或者装配干涉的问题，各个安装孔位的位置要和内部电子元件的安装尺寸一一对应，避免出现孔位错位无法安装的情况。
