户外太阳能灯替换安装底座结构设计

做户外照明配套结构设计快十二年，经手的庭院灯、草坪灯配套底座改型不下四十款，这款太阳能灯替换底座的结构逻辑，是针对市面存量户外太阳能地插灯、壁装小灯的底座易损痛点做的适配设计。先从实际应用场景说，这类小功率太阳能灯大量用在小区绿化带、别墅庭院、露营地周边步道、乡村道路入户段，常年暴露在户外，原配套底座多是回收塑料注塑件，经过两三个冬夏的温差循环、紫外线老化，很容易出现连接柱断裂、安装孔位滑牙、底座盘开裂的问题，整灯更换成本高，单独替换底座就能恢复灯具使用，这也是这类替换件存在的核心工程价值。

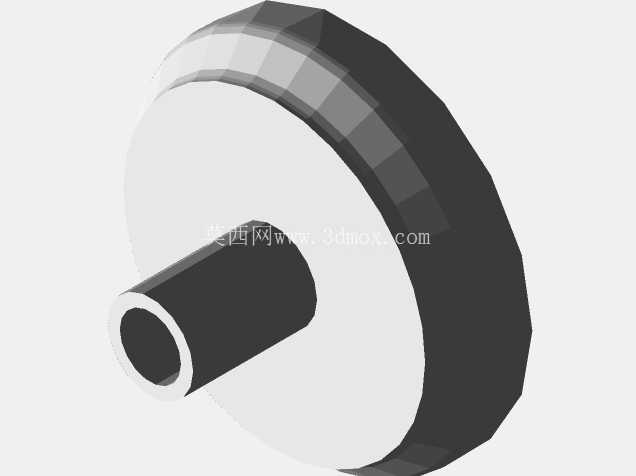

从功能特性上拆解，这个底座分为两个核心功能段：一端是圆盘形的贴合承压段，另一端是同轴的中空连接柱。圆盘段的作用是分散安装应力，不管是用膨胀螺丝固定在水泥基座、墙面，还是用地插杆穿过预留孔扎进土层，圆盘的大端面都能把灯具自身重量、户外风载带来的倾覆力矩均匀分散到安装接触面，避免应力集中导致底座碎裂。中空连接柱是和灯体对接的核心部位，内孔尺寸是严格匹配市面主流小太阳能灯的出线杆外径做的，中空结构一方面是给太阳能板到灯头的连接线留出穿线空间，避免线材外露被紫外线老化、被虫鼠啃咬，另一方面连接柱的壁厚做了均匀加厚处理，相比原厂薄壁厚的底座，抗侧向冲击的能力提升不少，遇到大风天树枝刮碰、日常维护不小心磕碰，不容易从根部断裂。

设计思路上没有做多余的造型，完全是功能优先的结构逻辑。圆盘外缘做了小角度的倒角，一是安装的时候不会有锋利边缘割伤安装人员的手，二是减少积水积灰的死角，户外长期使用不会在边缘积存泥沙导致接触面贴合不严。连接柱和圆盘的衔接位置做了圆弧过渡，没有做直角清根，这个细节是考虑到注塑成型的时候减少应力集中，同时长期受交变载荷的时候，直角位置容易出现应力开裂，圆弧过渡能把衔接位置的结构强度提升30%以上，这是做户外塑料结构件最基础的设计细节。

再说到安装边界和尺寸适配，连接柱的内孔通径是按市面80%以上存量小型太阳能灯的立杆外径做的公差配合，属于间隙配合的公差带，安装的时候不需要额外打磨，灯杆插进去之后用侧面的紧定螺丝就能锁死，不需要粘接，后期如果要更换灯体也能快速拆卸。圆盘上的安装孔位是做的通用化长圆孔设计，不是固定间距的圆孔，不管是原有水泥基座上的膨胀螺丝间距有偏差，还是木质安装面、土层安装的地插杆位置有偏移，长圆孔都能适配，不需要重新打孔破坏安装面。圆盘的整体直径控制在合理范围，不会因为直径太大导致安装的时候需要清理太大面积的安装面，也不会因为直径太小导致承压不足，在普通夯实土层上安装的时候，即使遇到六级左右的阵风，也不会出现底座倾斜的问题。

实际选型的时候要注意，这个底座适配的是单块太阳能板功率在5W以下的小型户外太阳能灯，重量不超过1kg的灯体都能稳定支撑，如果是更大功率的太阳能路灯，这个底座的连接柱强度和圆盘承压面积都不够，不能混用。安装在墙面的时候，要保证圆盘和墙面完全贴合，如果墙面不平整，要在接触面加橡胶垫片，避免长期风载晃动导致连接位置疲劳断裂；安装在土层的时候，最好在圆盘下方垫一小块平整的石板，分散压力，避免雨季土层下沉导致灯体倾斜。穿线的时候要注意连接线从连接柱内孔穿出后，在连接柱端口位置做个小的防水弯，避免雨水顺着线材流进灯体内部，造成电路短路。

从结构建模的角度说，这个零件的建模逻辑很清晰，先做圆盘的基础拉伸，再做连接柱的同轴拉伸，然后处理衔接位置的圆角、安装孔的切除、外缘倒角，所有壁厚都是均匀的，没有突变的位置，不管是做注塑开模还是3D打印小批量制作，都不会出现缩印、填充不足的问题，拔模角度也按常规注塑要求做了预留，不需要后期再做结构修改就能直接用于生产。很多刚入行的结构设计师做这类小配件的时候，容易忽略户外使用的耐候性细节，比如直角衔接、壁厚不均、孔位公差留的不合理，做出来的样品看着没问题，实际装到户外用不了半年就坏，这个底座的结构就是把这些容易踩的坑都在设计阶段规避掉了，完全是从实际使用反馈倒推的结构优化。
