旋钮类调节操作件三维建模练习作品

这类旋钮调节件在工业控制、民用家电、仪器仪表领域的应用覆盖度极高，小到台式万用表的量程切换、燃气灶的火力调节，大到工业操作台的参数整定旋钮、小型设备的档位切换操作端，都能见到同结构类型零件的身影。它的核心功能是通过人手的拧转操作，将周向旋转动作传递给后端的电位器、转轴、阀杆等执行部件，实现档位切换、参数调节、通断控制的作用，操作时不需要额外工具，徒手即可完成操作，是人机交互环节里非常典型的手动操作零件。

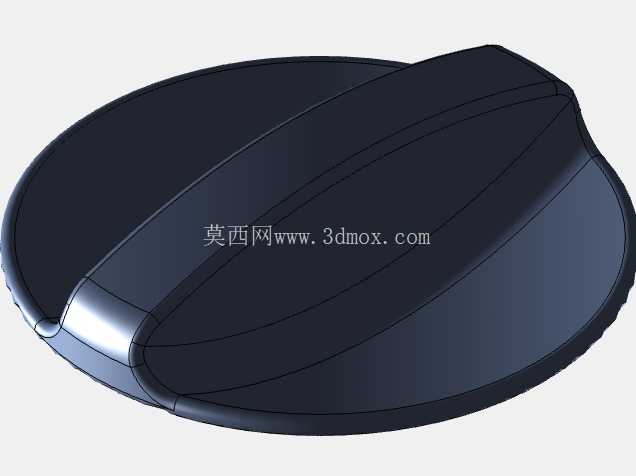

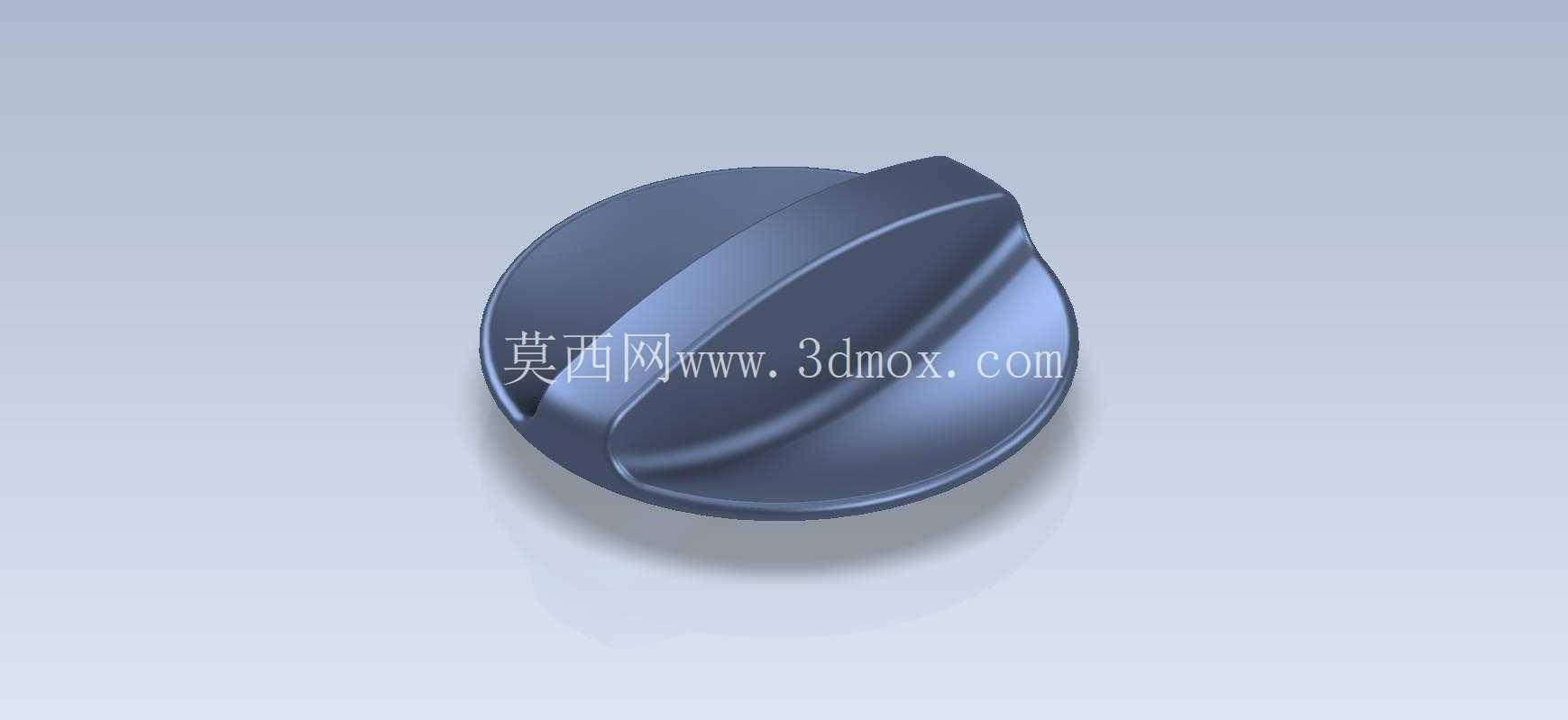

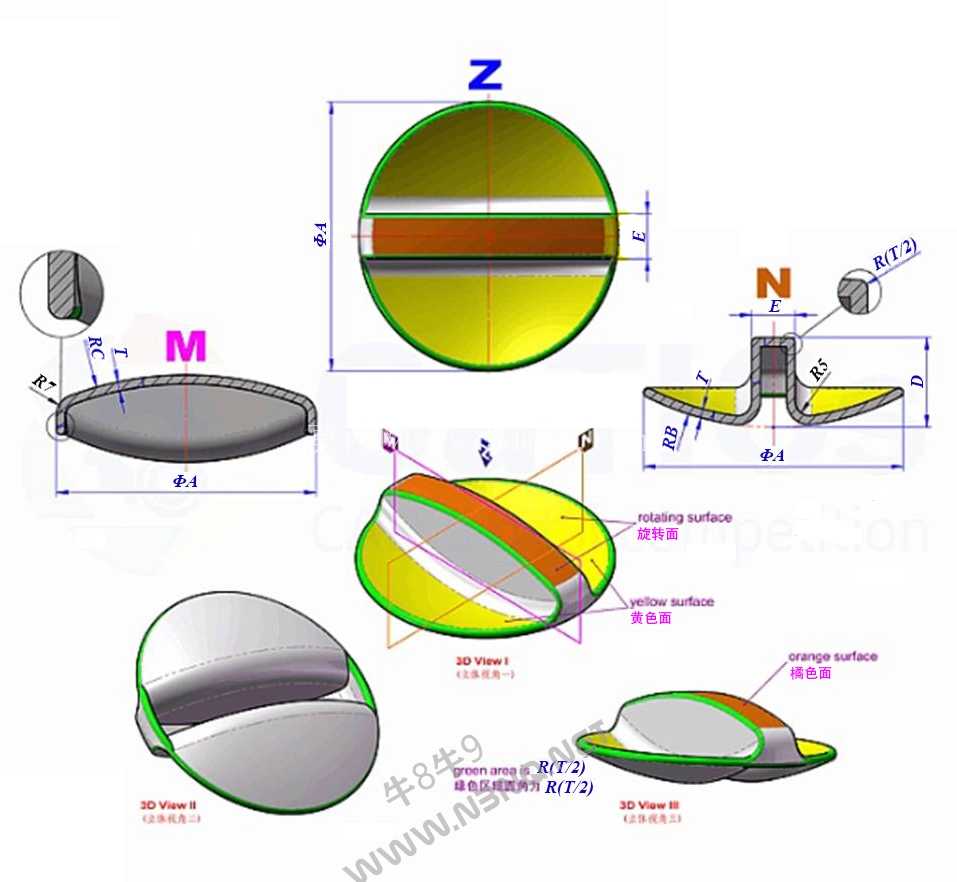

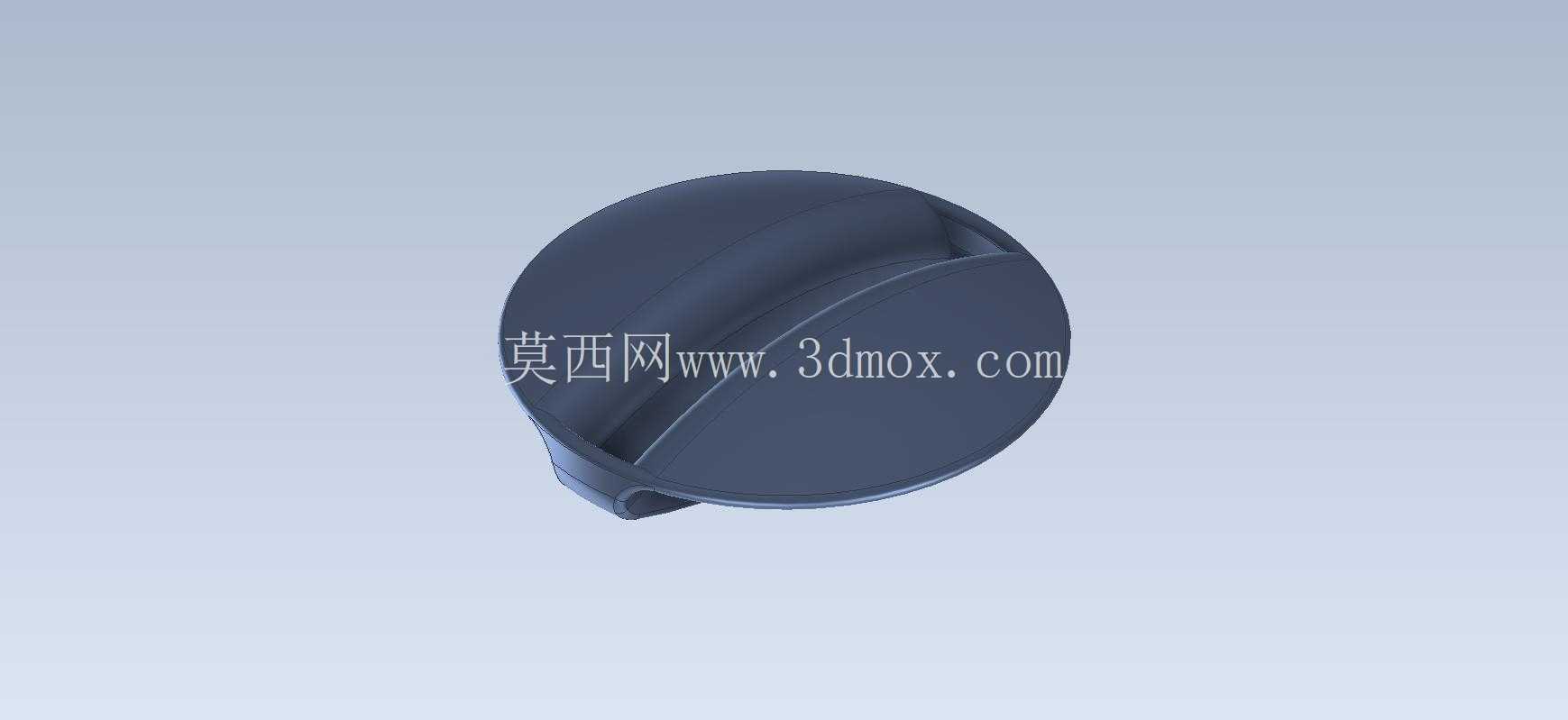

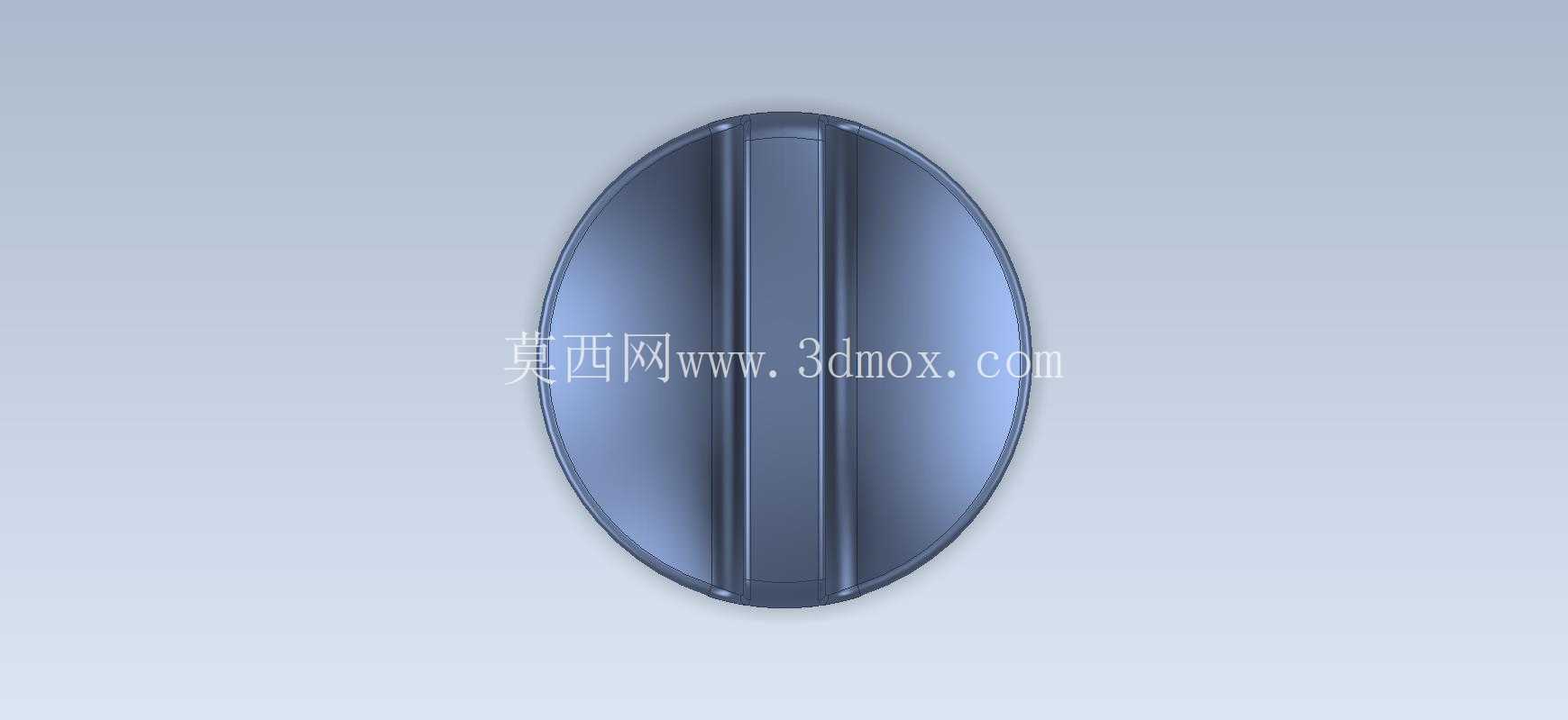

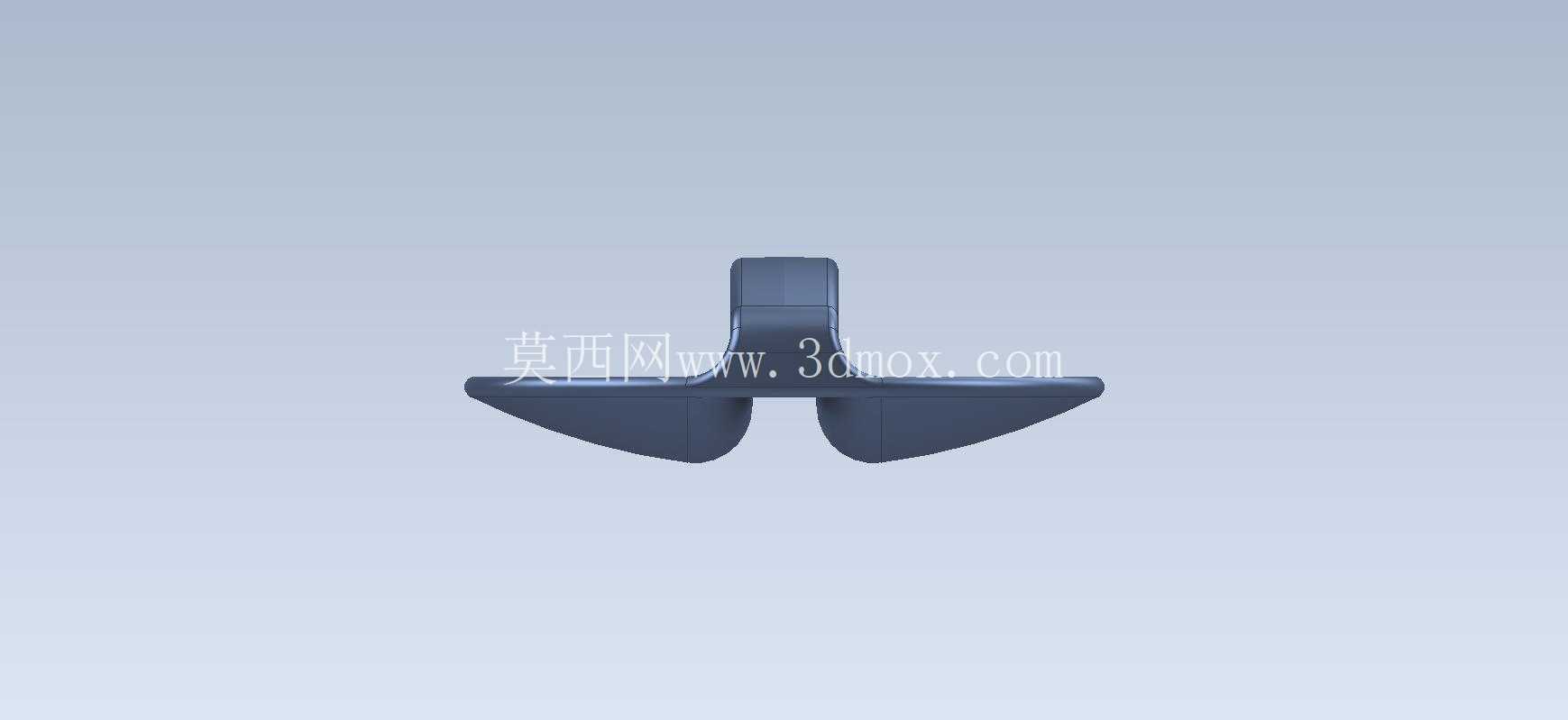

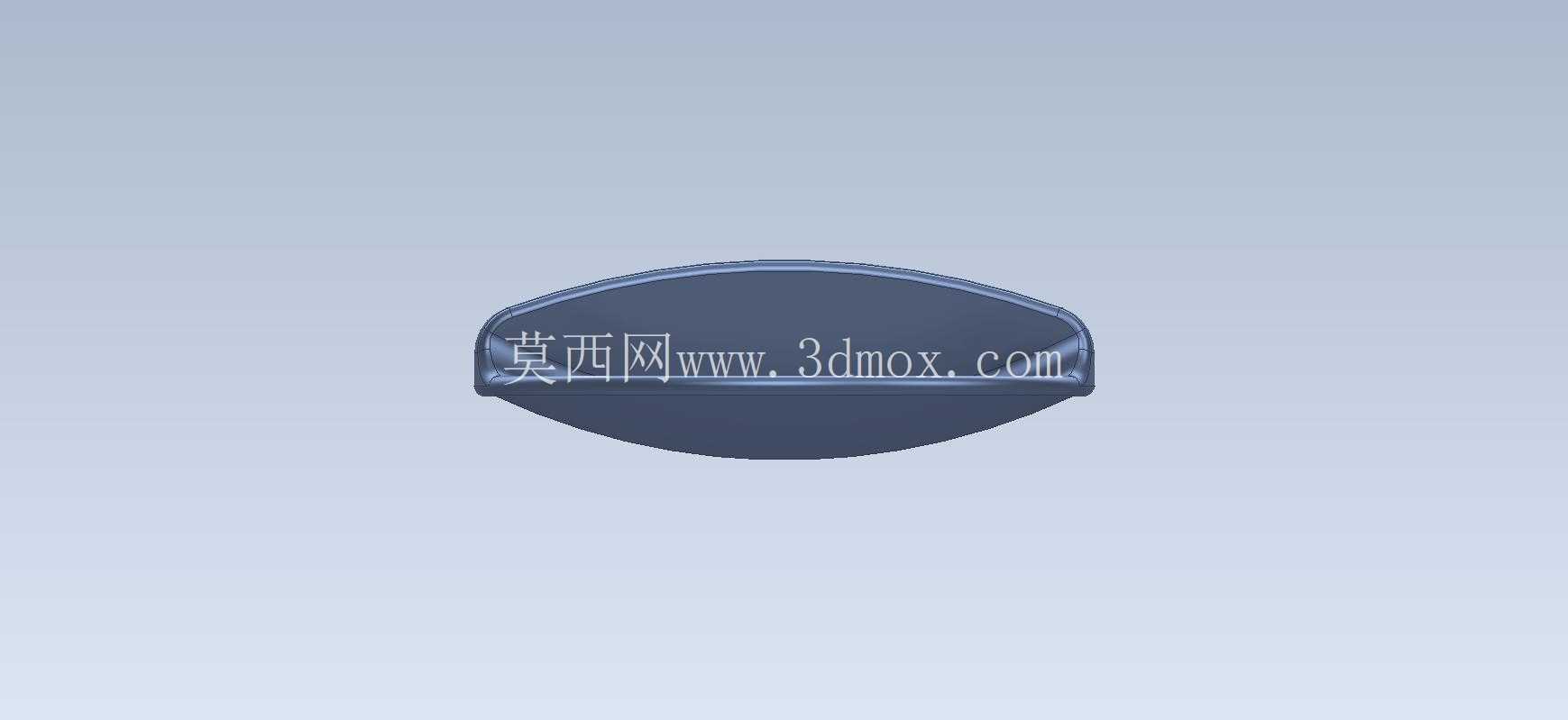

从结构设计逻辑来看，这个零件的主体采用圆盘式基座加凸起操作翼的结构，圆盘基座的直径尺寸为90mm，整体厚度控制在15mm，基座底部预留的安装配合面直径为100mm，能够匹配常规直径规格的电位器转轴、调节杆安装位，安装时不需要额外设计复杂的转接结构，直接通过中心的D型孔或者扁位孔与后端转轴配合，就能传递扭矩，避免旋转过程中出现打滑的问题。凸起的操作翼从圆盘基座表面平滑过渡抬升，最高处距离基座底面的高度为30mm，两翼的对称度控制在0.1mm以内，保证拧转时两侧受力均匀，不会出现单侧硌手、操作力矩偏移的问题。

曲面设计上没有采用生硬的直角过渡，所有操作接触面都做了R3的圆角处理，操作翼的边缘做了内凹的弧面贴合指腹轮廓，人手拧转的时候，指腹能够自然贴合在操作翼的侧面，即使手上沾有少量油污或者佩戴薄款劳保手套，也能获得足够的摩擦力，不需要施加过大的握力就能完成拧转操作，长时间频繁调节也不会出现硌手的问题。基座的下表面做了一圈深度1.2mm的沉台结构，安装时沉台可以嵌入设备面板的预留安装孔内，既能够保证旋钮安装后的同轴度，也能避免旋钮与面板之间出现缝隙积灰，同时还能在一定程度上防止液体从安装缝隙渗入设备内部。

建模过程中需要重点关注几个结构细节：首先是操作翼与圆盘基座的过渡曲面，需要保证G2连续，避免出现曲面褶皱、曲率突变的问题，否则实际注塑或者机加工出来的零件会在过渡位置出现明显的合模痕或者加工刀纹，影响外观质感和操作手感；其次是中心安装孔的扁位尺寸，需要与常用的调节转轴尺寸做匹配，扁位的对称度公差要控制在0.05mm以内，否则安装后会出现旋钮歪斜、旋转卡滞的问题；另外基座底部的沉台同轴度也要严格控制，沉台与中心孔的同轴度公差不超过0.08mm，保证安装后旋钮旋转时不会出现偏摆、蹭面板的问题。

从实际使用场景的适配性来看，这个尺寸规格的旋钮既可以用在小型桌面仪器的面板上，也可以适配中型设备的操作面板，操作力矩的传递效率比普通的滚花旋钮高30%以上，尤其是在需要快速切换档位、调节范围较大的场景下，这种带凸起操作翼的旋钮不需要整只手抓握，只用两根手指捏住操作翼就能快速旋转，操作效率远高于平面滚花类旋钮。同时零件整体没有外露的尖角、毛刺结构，即使在人员密集的操作工位上使用，也不会出现剐蹭操作人员衣物、皮肤的问题，安全冗余度足够。

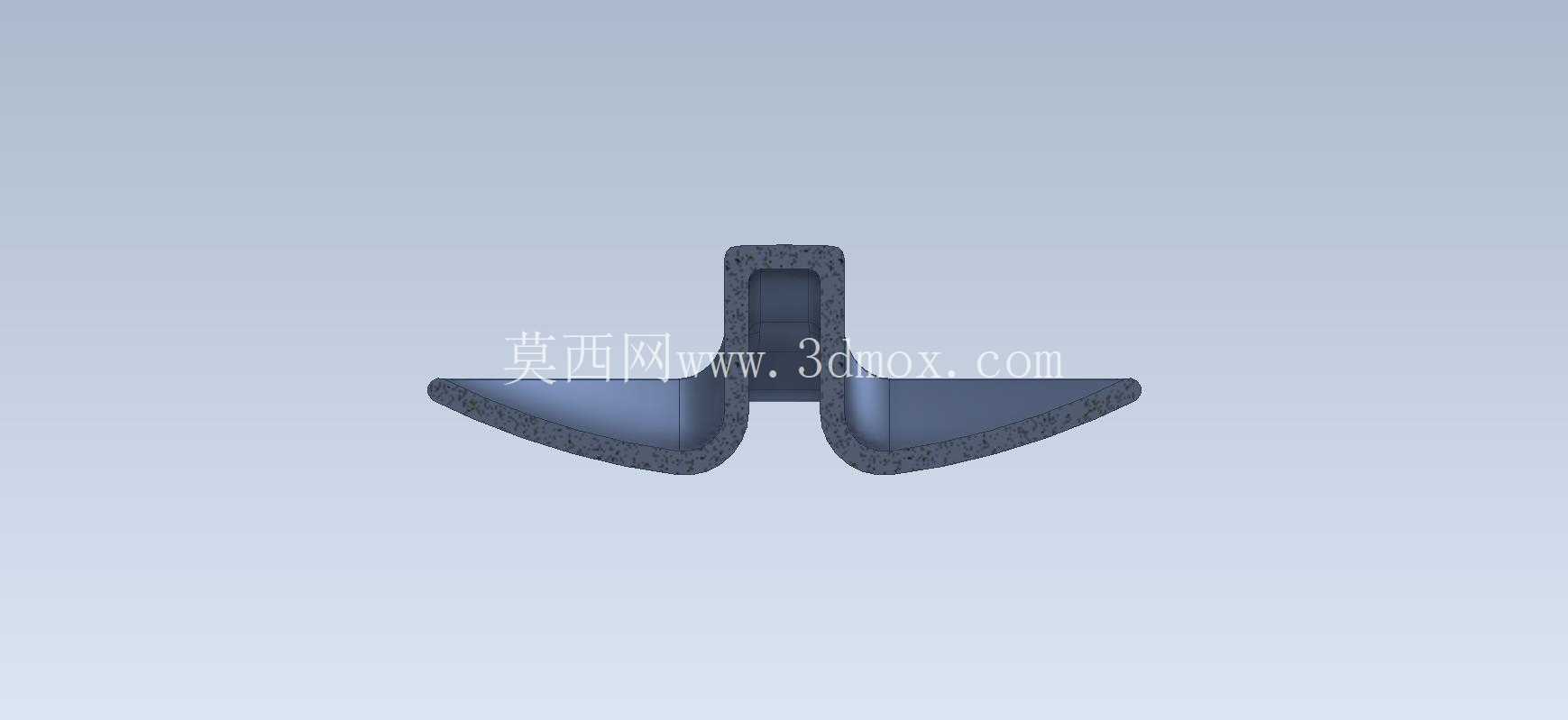

结构强度方面，整体采用等壁厚设计，基座部分的壁厚为3mm，操作翼部分的壁厚从根部的3mm平滑过渡到顶端的2.5mm，既能够保证零件整体的结构强度，在施加正常操作力矩的时候不会出现断裂、变形的问题，也能在注塑生产时避免出现壁厚不均导致的缩痕、气泡缺陷，降低生产环节的不良率。零件表面没有设计额外的装饰纹理，整体为哑光质感，既不容易留存指纹和污渍，日常清洁的时候用干布擦拭即可，也不会因为强光反射造成操作人员眩目，适合工业现场的使用环境。
