食品加工用立式酸奶冷却罐体结构

在乳品加工生产线的前处理工段，这类立式冷却罐体是衔接发酵工序与灌装工序的核心中转处理设备，主要承担发酵完成后酸奶的快速降温作业，避免酸奶长时间处于发酵终止温度区间出现过度发酵、乳清析出、口感发酸等品质问题，保障成品酸奶的风味稳定性与质地均匀性。从实际产线布局来看，该设备通常紧邻发酵罐出口与暂存罐进料端布置，安装时需要预留罐体周边至少800mm的操作检修空间，顶部人孔位置需预留1200mm以上的垂直开盖空间，底部支脚通过膨胀螺栓固定在防滑耐磨的工业地坪上，整体安装平面的水平度偏差需控制在千分之二以内，避免罐体倾斜导致内部搅拌机构出现偏磨、冷却介质流通不畅的问题。

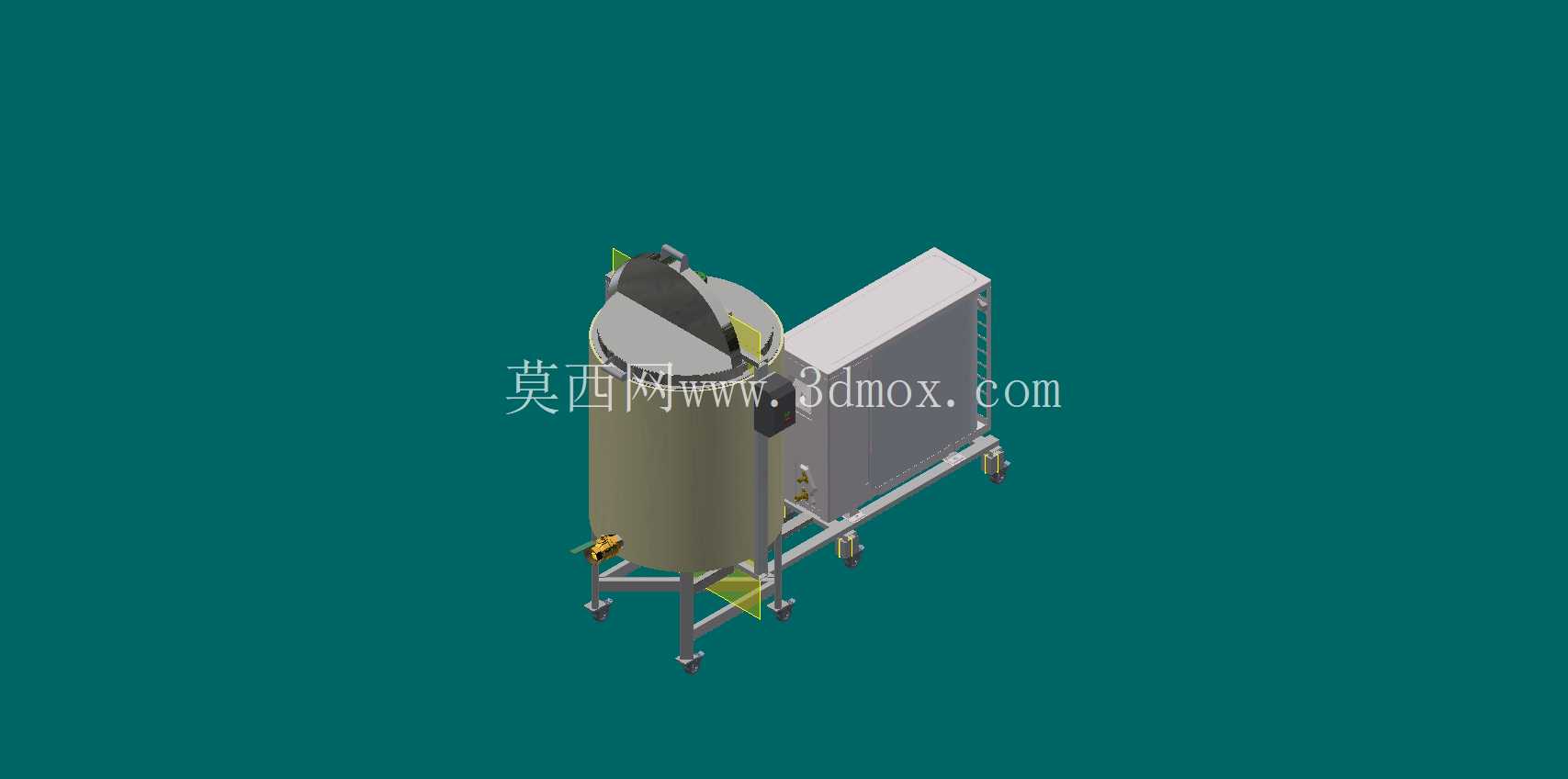

从结构设计逻辑来看，主体立式罐体采用锥底收口结构，锥角设计为15度，既能够保障冷却完成后的酸奶依靠自重完全排空，减少罐内物料残留，也能避免锥角过小导致罐体总高度过高，增加车间层高要求。罐体侧壁采用夹套式冷却结构，夹套内部排布螺旋导流板，冷却介质沿导流板在夹套内形成螺旋向下的稳定流道，避免出现冷却介质短路、局部换热效率不足的问题，夹套外侧包覆50mm厚的聚氨酯保温层，外覆304不锈钢拉丝护板，减少冷量损耗的同时满足食品生产区域的卫生清洁要求。罐体顶部设置快开式人孔、呼吸阀、进料口、CIP清洗喷头接口，人孔采用硅胶条密封，耐压等级满足0.3MPa的夹套工作压力要求，CIP清洗喷头采用360度旋转式结构，能够在原位清洗时覆盖罐体内壁所有区域，无需人工进入罐内清理，符合食品加工的卫生管控要求。

罐体旁侧集成的电控与制冷辅机模块采用一体化撬装设计，出厂前已经完成管路与线路的预装，现场安装时仅需要对接进料、出料、冷却介质进出主管道以及供电线路即可完成调试，大幅减少现场安装的工作量与施工周期。辅机模块与罐体之间采用不锈钢管路连接，管路接口采用快装卡箍结构，方便后期拆卸维护，所有与物料接触的管路、罐体部件均采用304食品级不锈钢材质，内壁抛光精度达到Ra0.8μm，避免物料挂壁滋生细菌。罐体底部的支脚采用可调式不锈钢结构，支脚底部配置防滑橡胶垫，既可以在安装时微调罐体水平度，也能减少设备运行时的振动传递，降低车间作业噪音。

从功能实现角度来看，该设备的冷却速率可以根据不同品类酸奶的工艺要求进行调整，通过控制冷却介质的流量与温度，能够在20-40分钟内将罐内42摄氏度左右的发酵完成酸奶降温至2-6摄氏度的储存灌装温度，降温过程中罐内配置的低速侧搅拌机构以15-30rpm的转速缓慢搅动物料，避免罐内靠近夹套壁面的酸奶出现局部过冷结冰的问题，同时保障整罐物料的温度均匀性，温差控制在±0.5摄氏度以内。搅拌桨叶采用食品级硅胶刮边结构，能够实时刮除粘附在罐壁上的物料，既提升换热效率，也避免长期粘附的物料变质影响整罐产品品质。

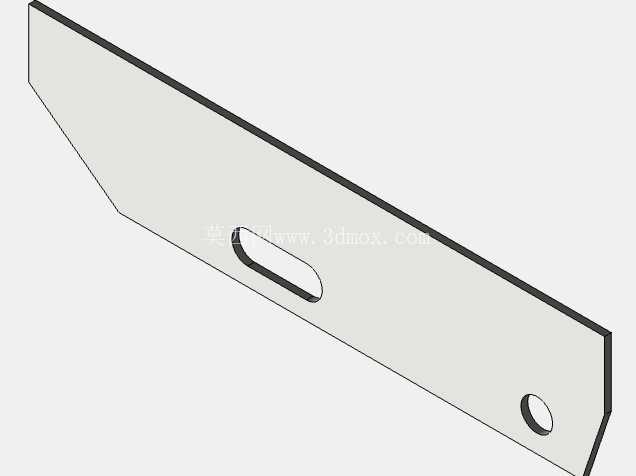

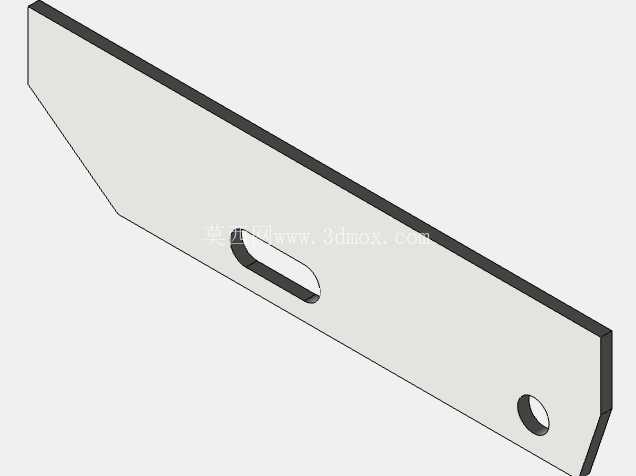

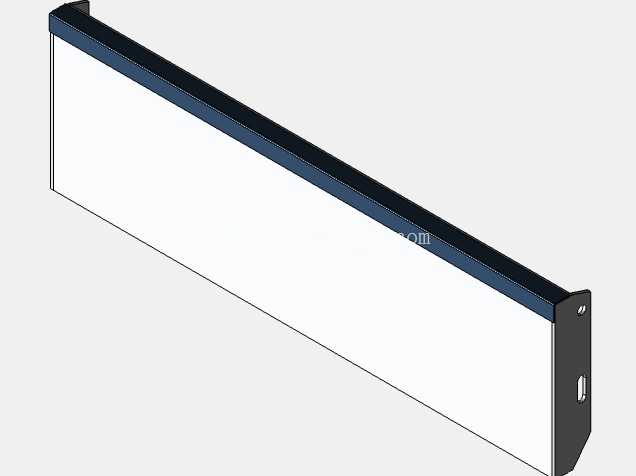

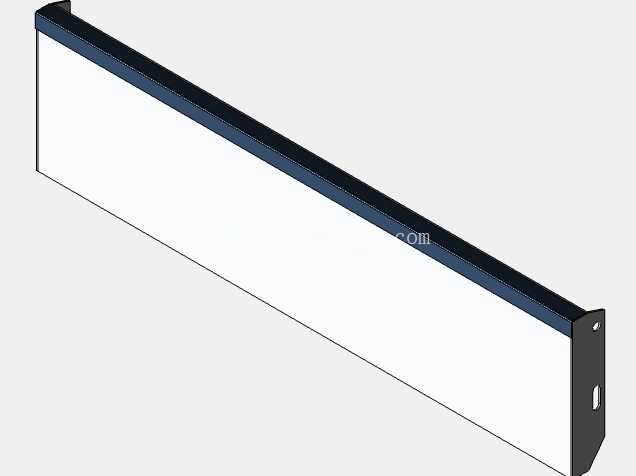

在三维建模过程中，需要重点关注夹套层的间隙尺寸控制，夹套与内罐之间的间隙保持在40mm，既保障冷却介质有足够的流通截面积，也不会因为间隙过大导致冷却介质流速过低、换热效率下降；同时需要校核支脚的承重能力，满载状态下整罐物料加上设备自重的总载荷作用下，支脚的变形量需控制在1mm以内，避免长期载荷作用下出现支脚变形、罐体倾斜的问题。另外，辅机模块与罐体的相对安装位置需要结合车间管线走向预留足够的操作空间，阀门、仪表的安装高度需控制在1.2-1.5m的区间，方便现场操作人员日常巡检与参数调整。设备的出料口距离地面高度设置为300mm，能够对接常规的物料输送泵进料口，无需额外加高基础或者配置过渡连接管路，适配多数中小规模乳品加工车间的现有产线布局。
