CATICS竞赛级曲面过渡异形基座练习构件

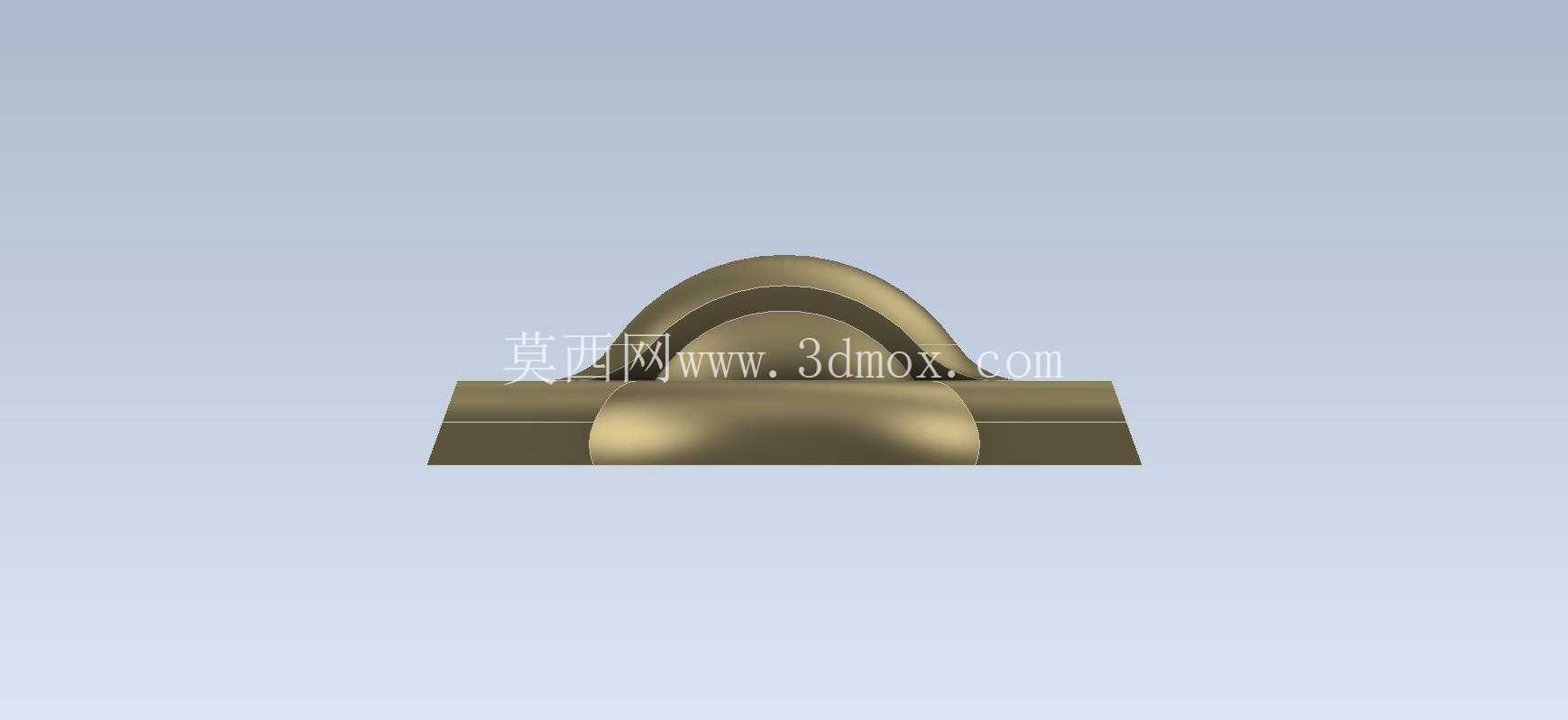

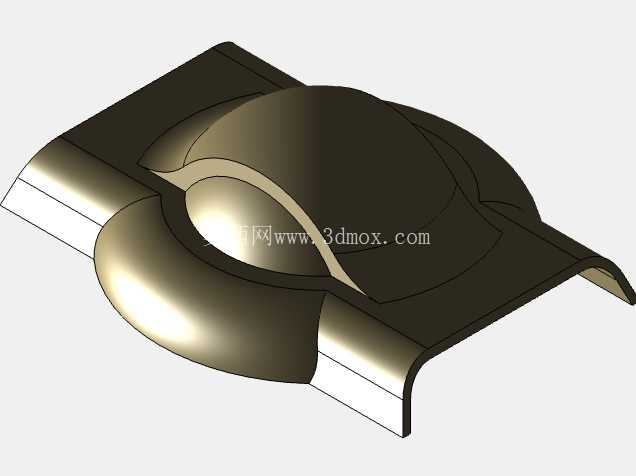

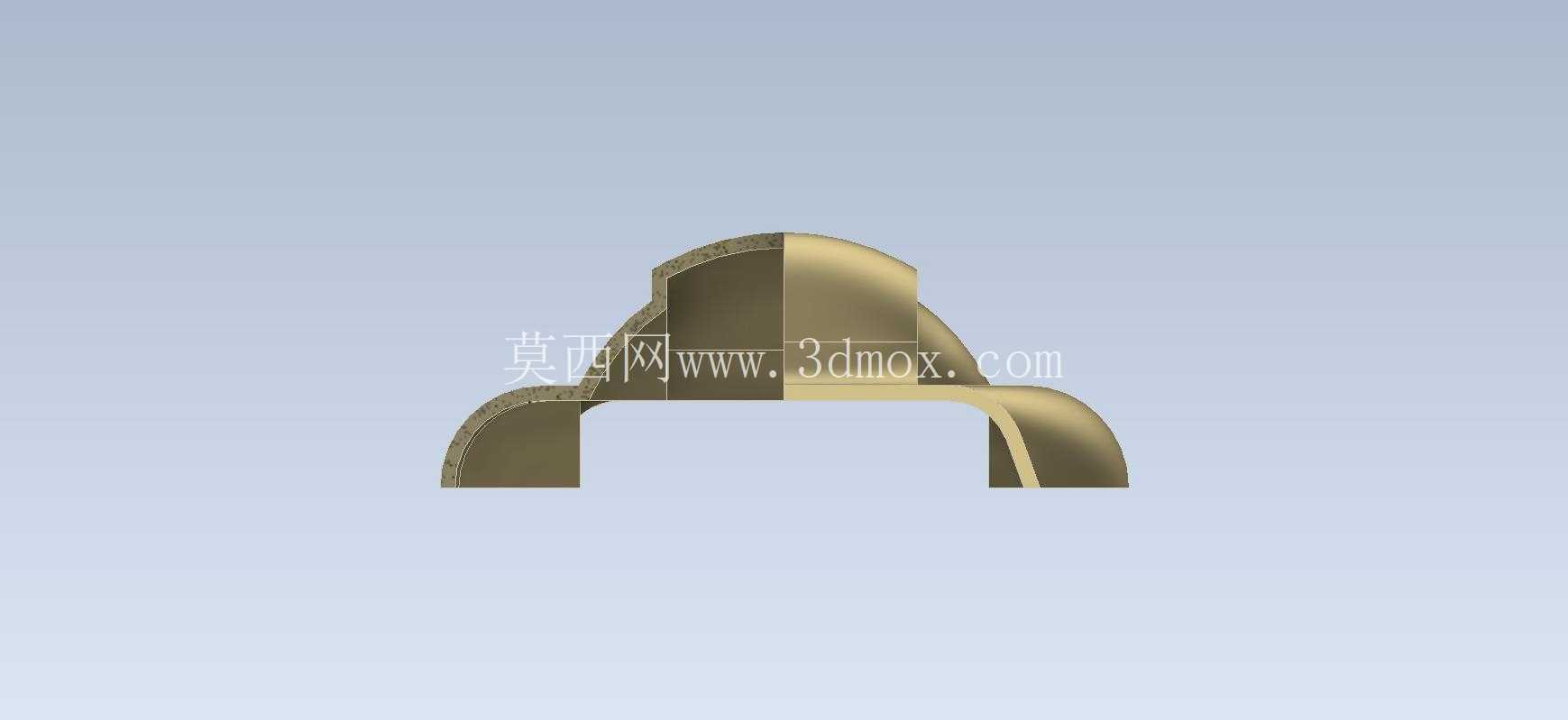

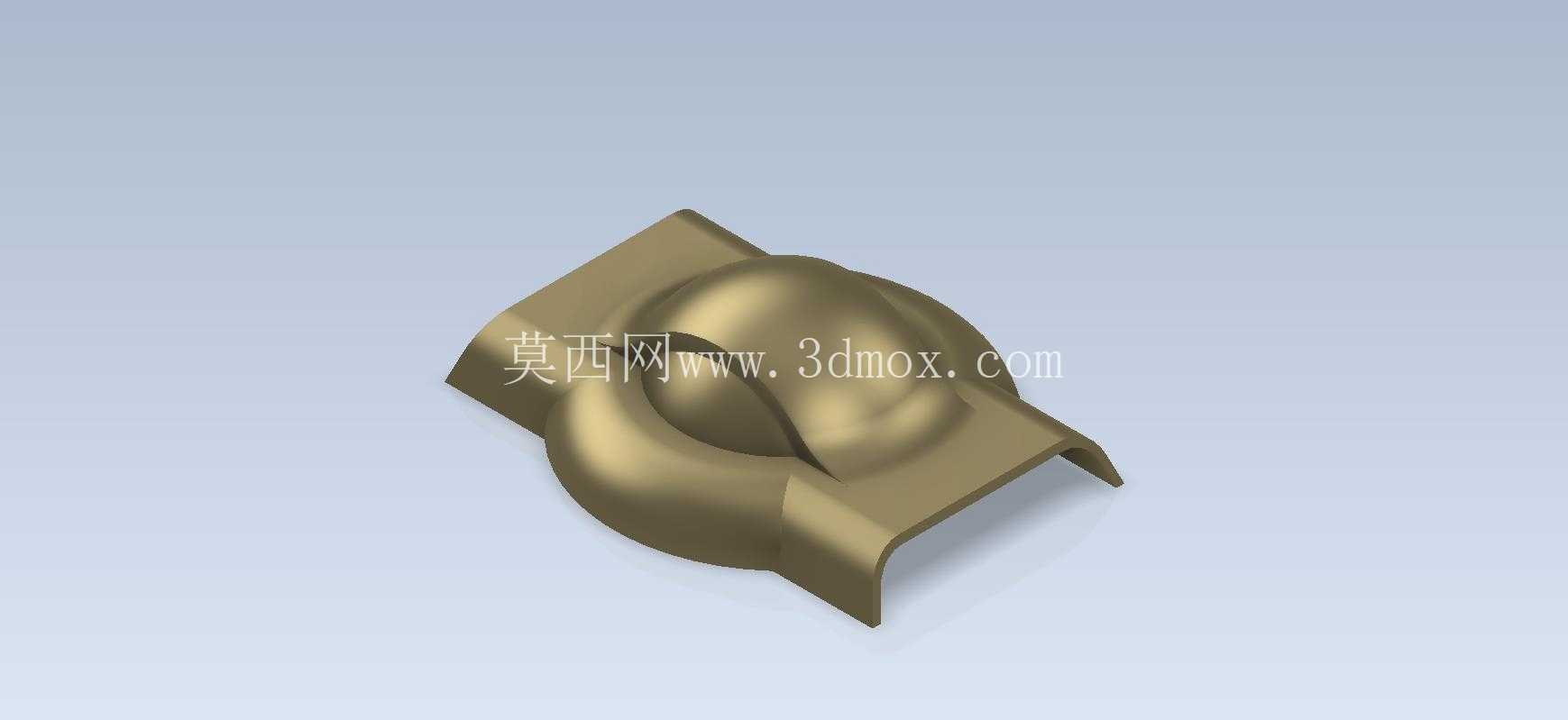

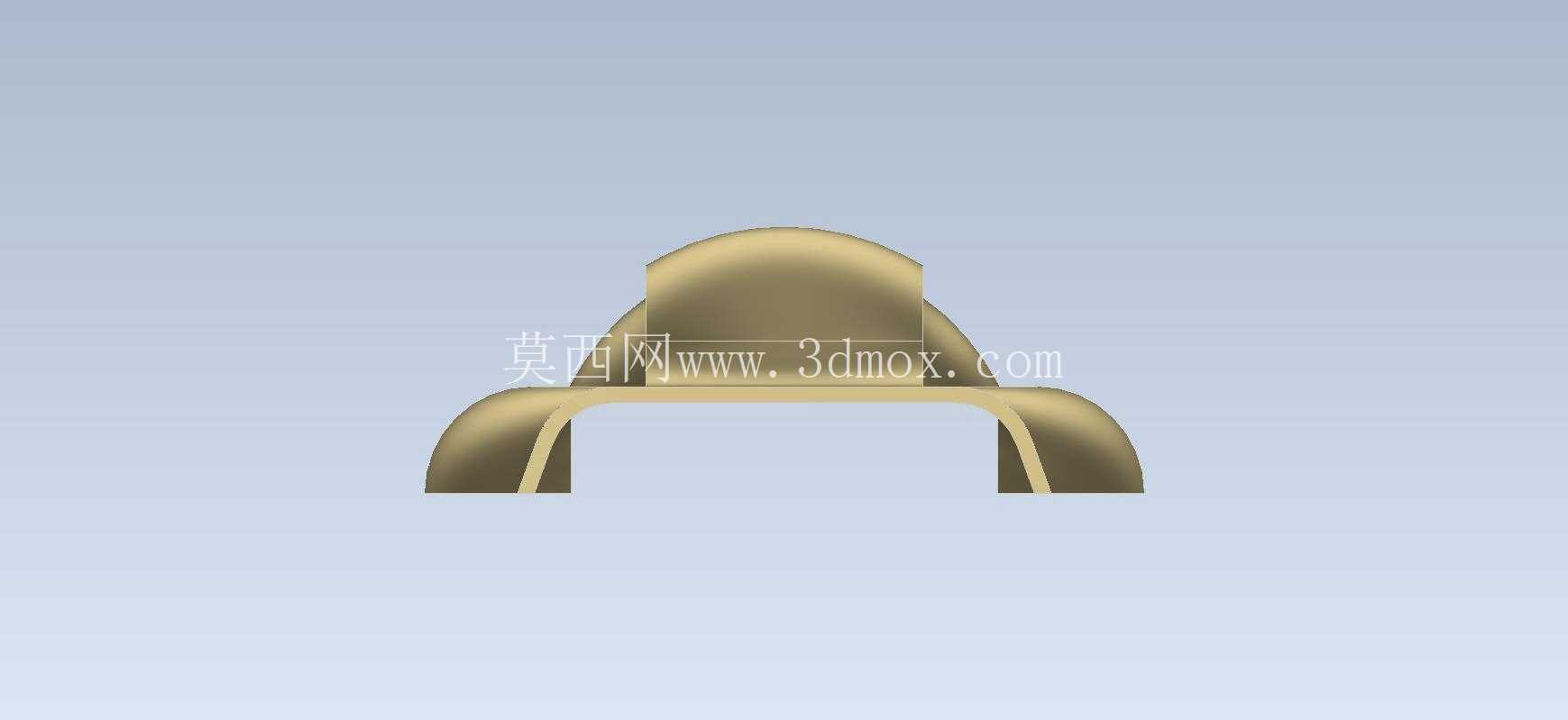

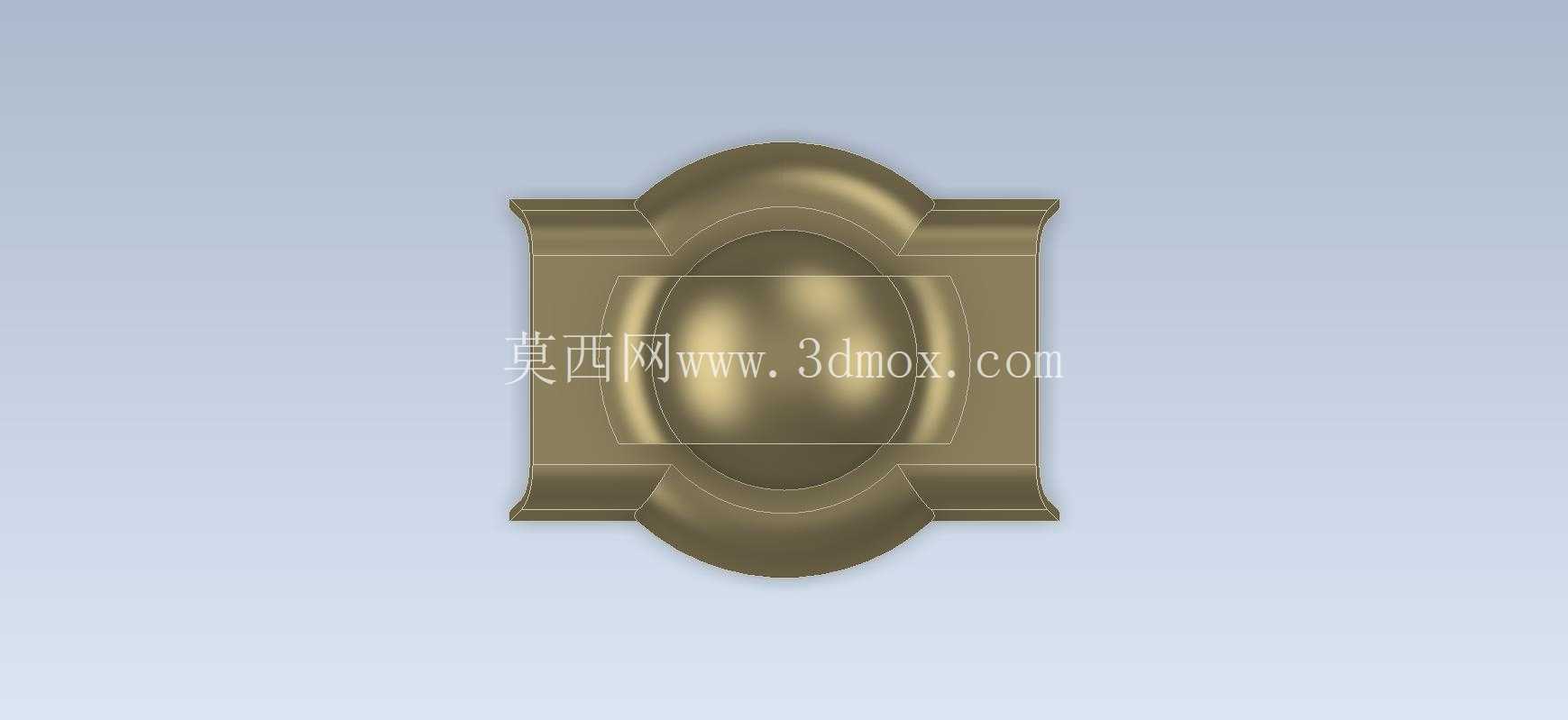

　　中间的鼓形凸起是整个构件的功能核心区，这类结构常见于管路快接基座、线缆过线防护座或者小型气动元件的固定座，凸起的曲面不是规则半球，是做了双向曲率过渡的，从方形基座的平面到鼓形曲面的衔接处，用了G2连续的圆角过渡，避免应力集中——如果是用在有振动的工况下，直角衔接的位置很容易出现疲劳裂纹，这种顺滑过渡能把受力均匀分散到整个基座平面。构件上的环形凹槽是用来装密封胶圈或者卡簧的，凹槽的深度和宽度要和标准件匹配，建模时不能只画外观，要考虑胶圈压缩量的预留，通常这类静密封结构的凹槽深度要比胶圈线径小0.3-0.5mm，保证装配后胶圈有足够的压缩量实现密封。做机械建模练手的时候，很多人容易卡在曲面和实体衔接的环节，这个练习构件刚好把这类常见难点整合到了一起，没有冗余的装饰结构，每一处几何特征都对应实际工业零件里的典型设计逻辑。先看安装边界，构件底部两个向外延伸的支脚是安装定位的核心结构，支脚端面做了小角度斜切，这个细节不是随便加的——实际装配时如果支脚是纯直角，和安装面贴合时容易因为加工毛刺出现虚位，斜切后能让贴合面集中在支脚中部，保证安装锁紧后的稳定性，两个支脚的内侧面间距对应安装位的卡位宽度，建模时要保证两侧对称度，不然装配时会出现卡滞或者间隙过大的问题。

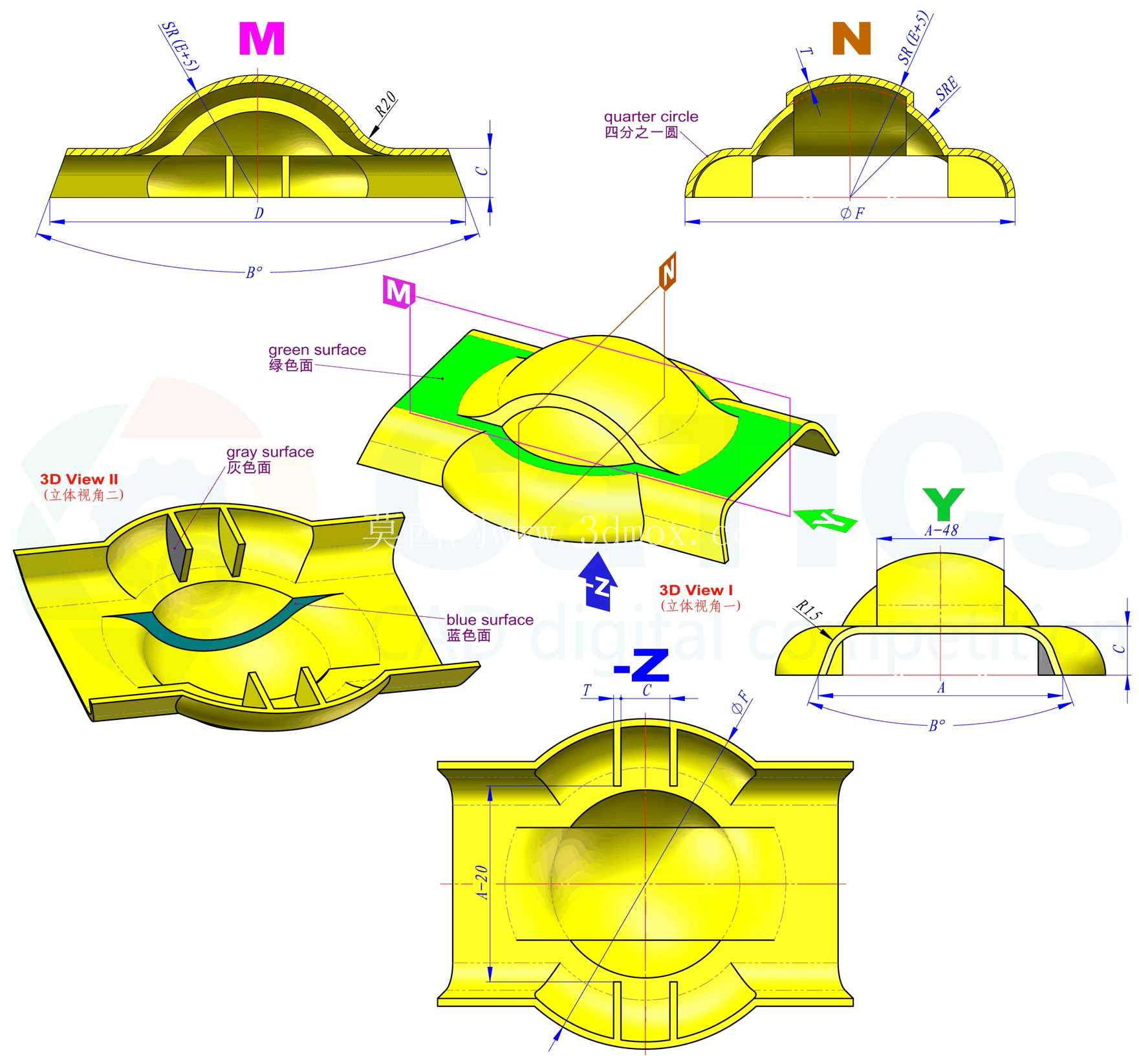

　　尺寸约束上，给定的A=100、B=40、C=20、D=170、E=45、F=135、T=3这些参数，分别对应基座总长度、支脚宽度、支脚厚度、构件总宽度、凸起高度、基座主体长度、板材厚度，建模时要先搭好骨架线，把这些硬约束先锁定，再去做曲面过渡，很多新手练这类题的时候容易先画曲面再凑尺寸，最后出现参数对不上、壁厚不均的问题。实际应用里，这类带曲面过渡的安装基座，在通讯设备的走线固定、小型自动化设备的气路元件安装、户外箱体的穿线防护结构里都很常见，设计时除了功能尺寸，还要考虑加工工艺——如果是用钣金冲压做这类零件，T=3的板材厚度要匹配冲压设备的吨位，曲面部分的拉伸率要控制在材料允许范围内，避免冲压时出现开裂；如果是用机加工或者3D打印做样件，曲面的曲率要保证刀具或者打印喷头能顺利走刀，不要出现曲率过小的死角。

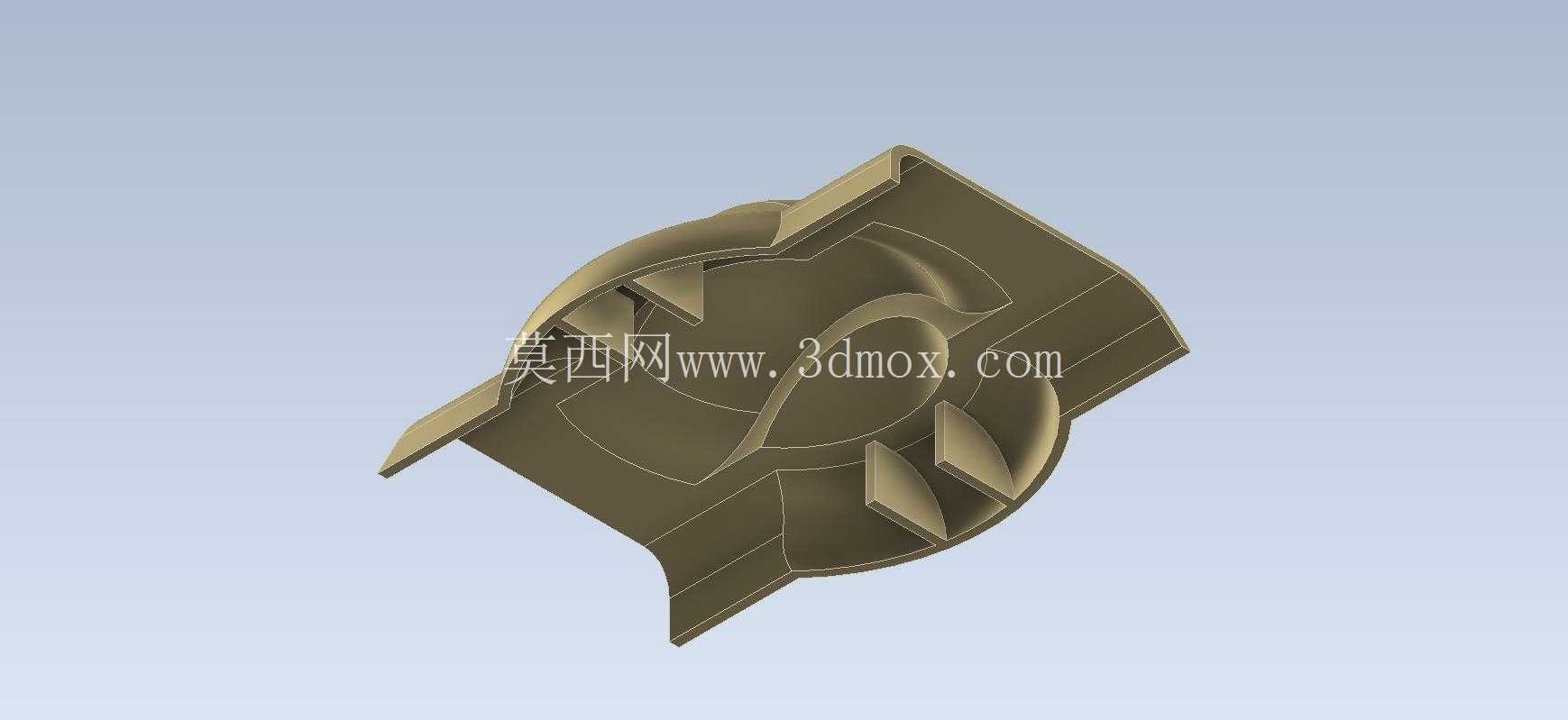

　　建模过程中，要注意壁厚的一致性，整个构件除了安装支脚的位置，主体壁厚都是均匀的3mm，曲面过渡处不要出现局部壁厚突变，不然不管是注塑还是冲压，都会出现缩水、变形的问题。两个支脚的外翻角度也要精准控制，角度过大安装时会出现锁紧后构件晃动，角度过小则无法顺利卡入安装位，通常这类卡接结构的外翻角度在5-8度之间，对应练习里的参数刚好落在这个合理区间。中间鼓形结构的顶部做了内凹的弧面，这个结构是用来和对接零件的球面配合的，配合面的曲率要和对接件完全匹配，不然会出现接触面积过小、锁紧后应力集中压坏零件的问题，建模时可以用等距曲面或者相交切除的方式来做这个配合面，保证贴合率。

　　很多人做这类练习的时候只追求外形相似，忽略了工程实际里的工艺和装配要求，其实这类竞赛练习题的每一个尺寸、每一处圆角，都是从实际工业零件里提炼出来的，把这个构件的建模逻辑吃透，再遇到同类的曲面衔接、安装定位、密封配合的结构，就能快速理清设计思路，不用反复调整参数。比如在做通讯设备的户外固定座时，就可以参考这个构件的曲面过渡方式，既保证结构强度，又能避免积水积灰，安装支脚的斜切设计也能直接复用，减少装配时的适配问题；在做小型气动元件的安装基座时，中间的鼓形结构可以调整尺寸用来固定阀件，环形凹槽用来装密封圈实现气路密封，整体结构紧凑，占用安装空间小，同时能满足强度要求。建模时还要注意对称基准的选择，整个构件是关于中心平面对称的，建模时先做一半再镜像，能保证两侧特征完全一致，避免出现手动调整带来的对称度误差，后续出工程图的时候，也能直接以中心平面为基准标注尺寸，减少加工时的基准转换误差。
