起重作业用滑轮式吊钩三维结构设计

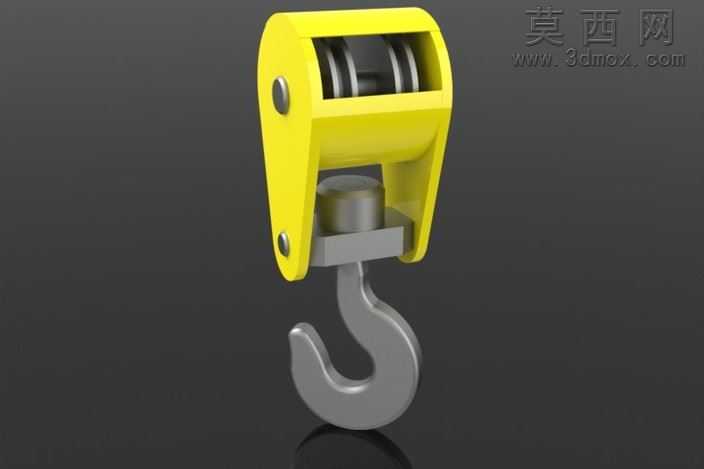

本作品为起重作业配套的滑轮式吊钩三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循起重机械吊具的实际设计规范，对各部件的装配关系、尺寸公差预留做了贴合工程实际的设定。模型整体分为滑轮架、滑轮组、连接销轴、推力轴承组件、钩体五大核心部分，建模时先从核心受力件钩体开始绘制，通过草图绘制钩体的弧形承力轮廓，采用放样、圆角特征处理钩体的过渡曲面，保证钩体的应力集中区域做了圆滑过渡处理，还原实际吊钩锻造后的曲面形态，同时对钩体的颈部螺纹连接段、防脱卡槽位置做了精准的特征还原。滑轮架部分采用焊接式板式结构建模，两侧护板通过拉伸凸台生成基础轮廓，对销轴安装孔做了同轴度约束，架体顶部的连接端做了加厚处理，匹配实际起重作业的受力需求；架体内部的双滑轮结构，单独绘制了滑轮的轮槽、轮毂、轴承安装位，滑轮与架体之间通过销轴零件完成装配约束，添加了同轴度、轴向限位的配合关系，还原滑轮可绕销轴自由转动的实际运动状态。中间的连接部分建模时还原了推力轴承、连接螺母、防转挡板的结构，轴承部分绘制了滚动体、保持架、内外圈的细节结构，保证钩体可相对于上部滑轮架完成360度回转，匹配实际吊装时的重物转向需求。材质渲染阶段，对滑轮架、连接挡板等结构件赋予亮黄色工程漆材质，还原起重设备的安全警示配色，对滑轮、销轴、钩体等金属受力件赋予抛光合金钢材质，添加金属反光、边缘倒角的光影效果，背景采用深灰色哑光地面，添加柔和的环境光影与部件倒影，清晰呈现各部件的结构层次与装配关系。设计过程中充分考虑了吊钩的实际受力逻辑，各部件的尺寸比例参考了中小吨位起重机的吊钩参数，既保证模型的外观还原度，也可用于起重机械结构教学、吊装方案演示等场景，模型装配体未做过度简化，所有零件均可单独编辑，支持后续的工程图导出、受力仿真分析等拓展使用。
