小型可移动门式起重设备三维设计

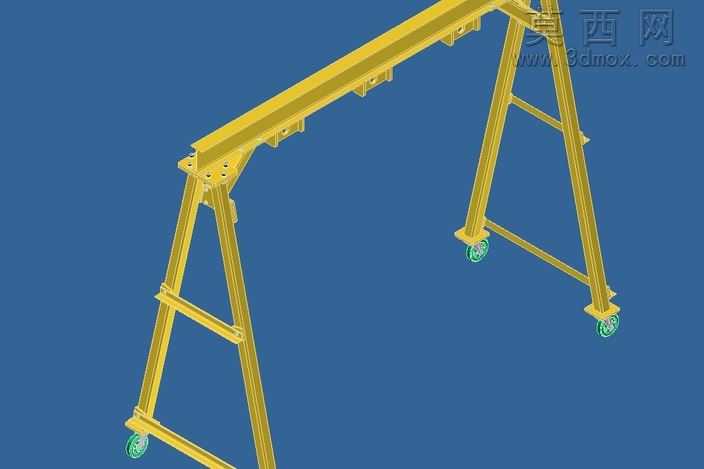

本作品为小型可移动门式起重设备的三维设计模型，采用三维建模软件完成全参数化构建，整体建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，确保各结构件的装配关系精准无干涉。模型主体采用门式桥架结构设计，顶部为单根主梁结构，主梁两侧连接对称布置的A型支腿，支腿采用型材拼接的桁架式结构，在保证整体结构强度的同时有效降低设备自重，支腿之间设置横向连接杆件，进一步提升设备整体的抗扭、抗弯折稳定性，避免吊装作业过程中出现结构形变。支腿底部配置带刹车功能的万向脚轮，可实现设备在平整厂区地面的灵活移动与位置固定，满足车间内不同工位的临时吊装转运需求，脚轮与支腿之间通过法兰连接结构固定，连接部位做了加强筋设计，可承受额定载荷下的冲击与压力。材质渲染方面，主体金属结构件采用明黄色工业防锈漆材质效果，还原车间起重设备的标准安全配色，金属表面做了细微的磨砂质感处理，模拟真实钢材喷涂后的表面肌理，脚轮部分采用橡胶与金属轮毂的组合材质，橡胶部分呈现哑光深灰质感，金属轮毂做镀锌亮面处理，各部件的材质区分清晰，渲染效果贴近真实工业设备的视觉表现。设计思路围绕小型工厂、维修车间的轻型吊装场景展开，摒弃了大型桥式起重机的固定轨道安装要求，通过可移动结构设计提升设备的使用灵活性，整体结构紧凑，占地面积小，可适配车间内狭窄通道的通行与作业需求，建模过程中对各连接部位的螺栓孔、拼接板等细节均做了精细化还原，可直接用于后续的工程出图、结构受力仿真以及实物样机的加工制作参考，模型各部件均为可编辑参数化特征，方便使用者根据实际载荷需求调整主梁长度、支腿高度、型材规格等参数，具备较强的实用参考价值。
