地下安装式天然气PRS计量撬装站结构

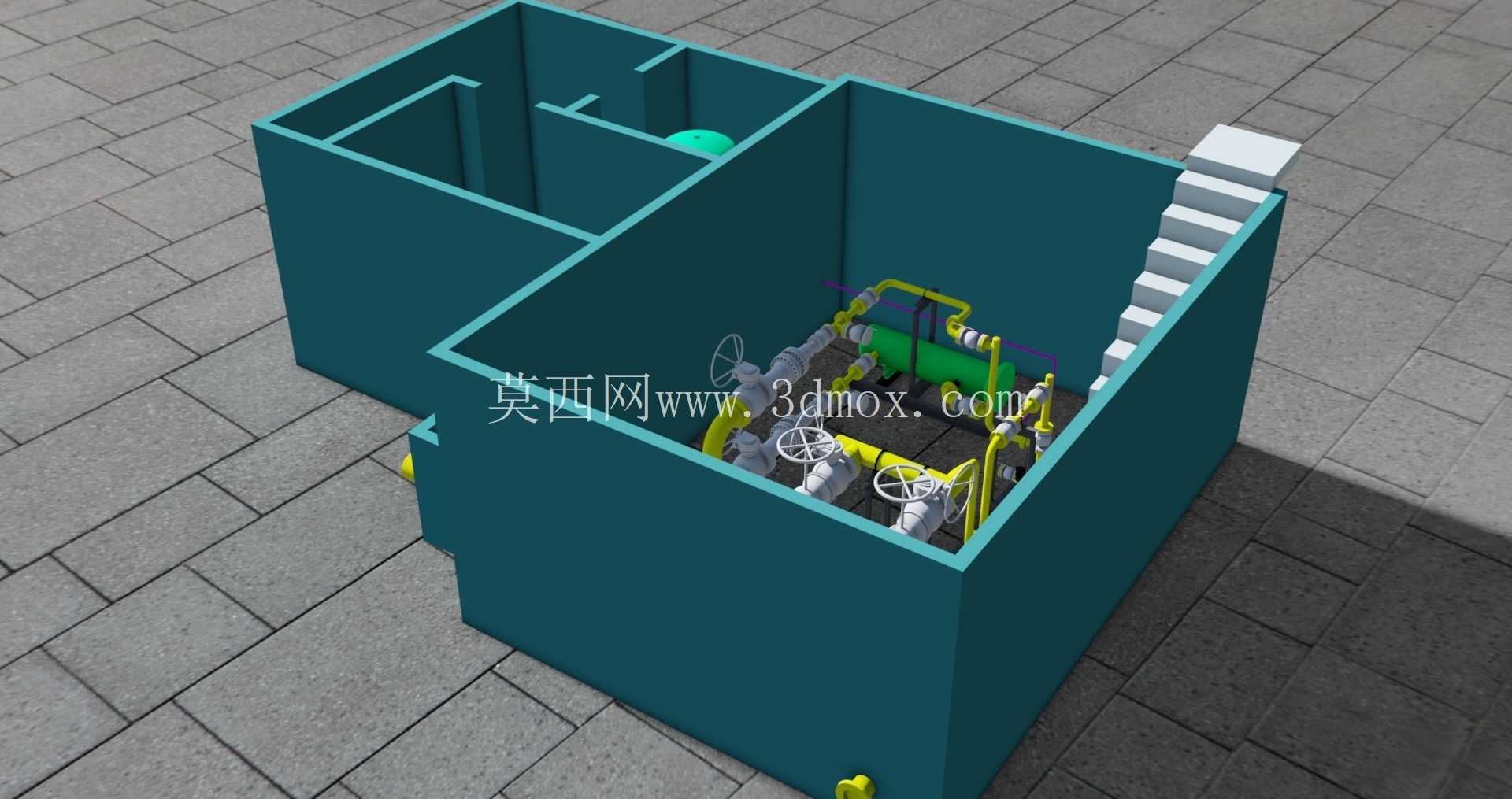

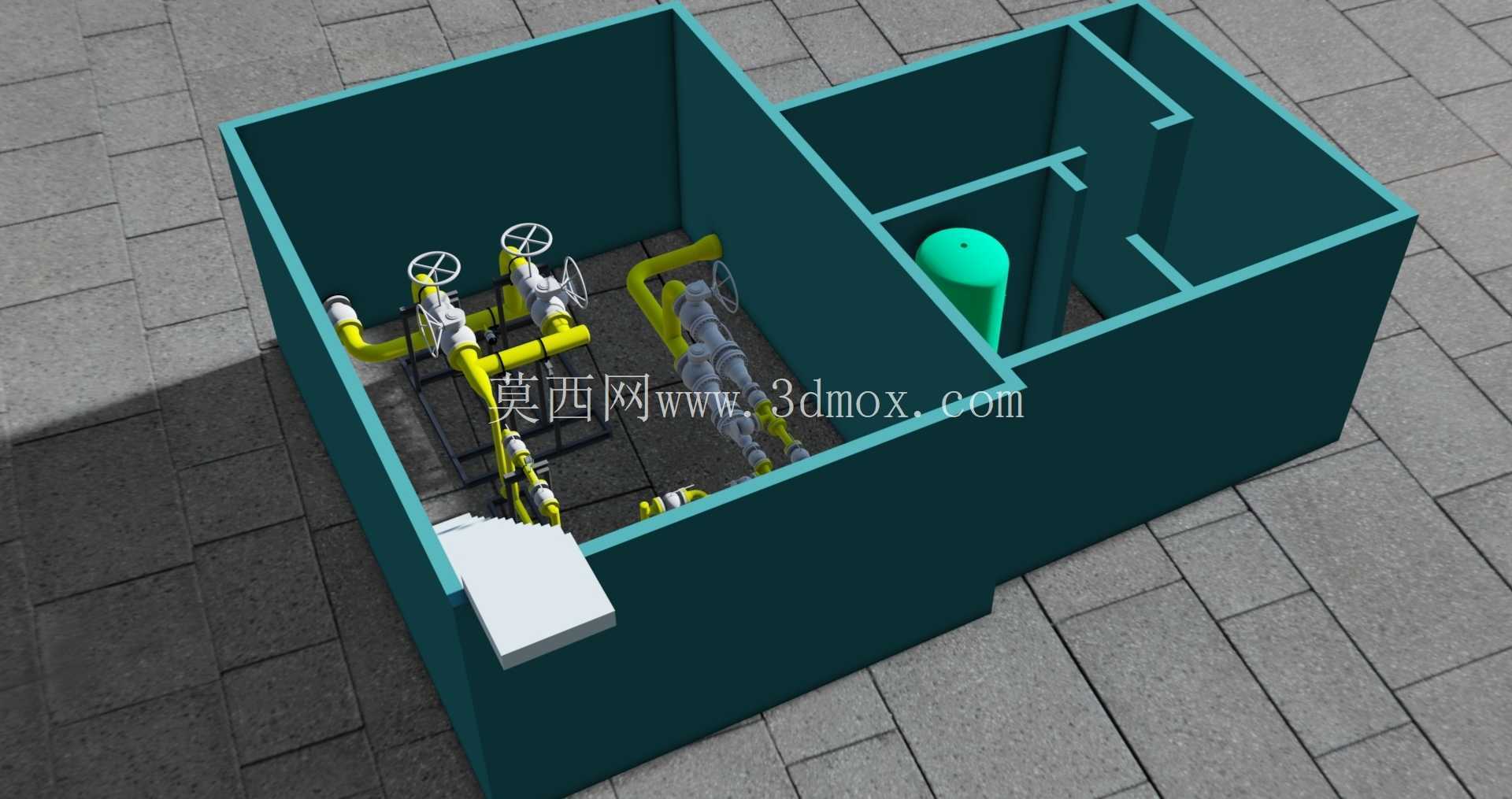

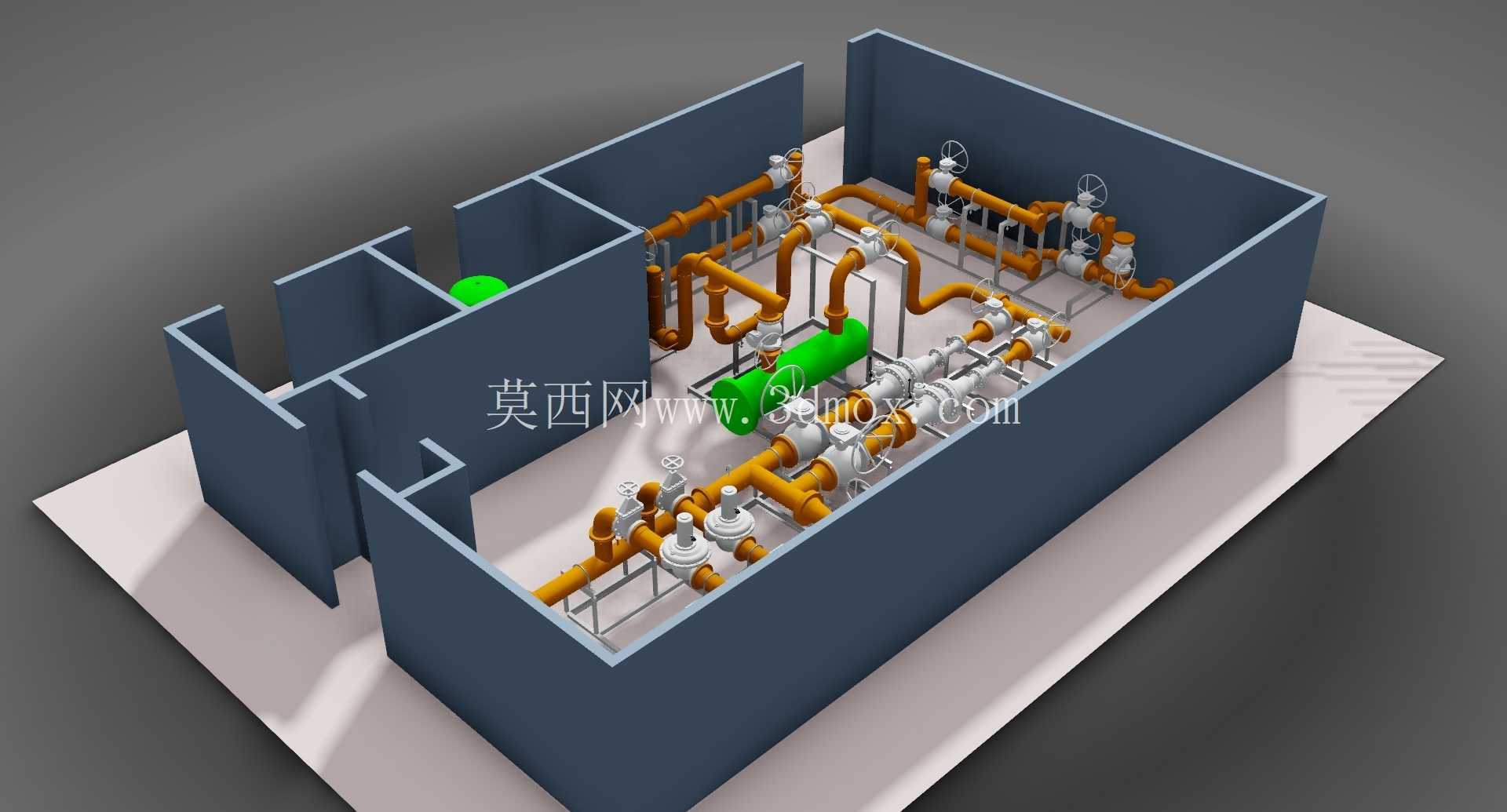

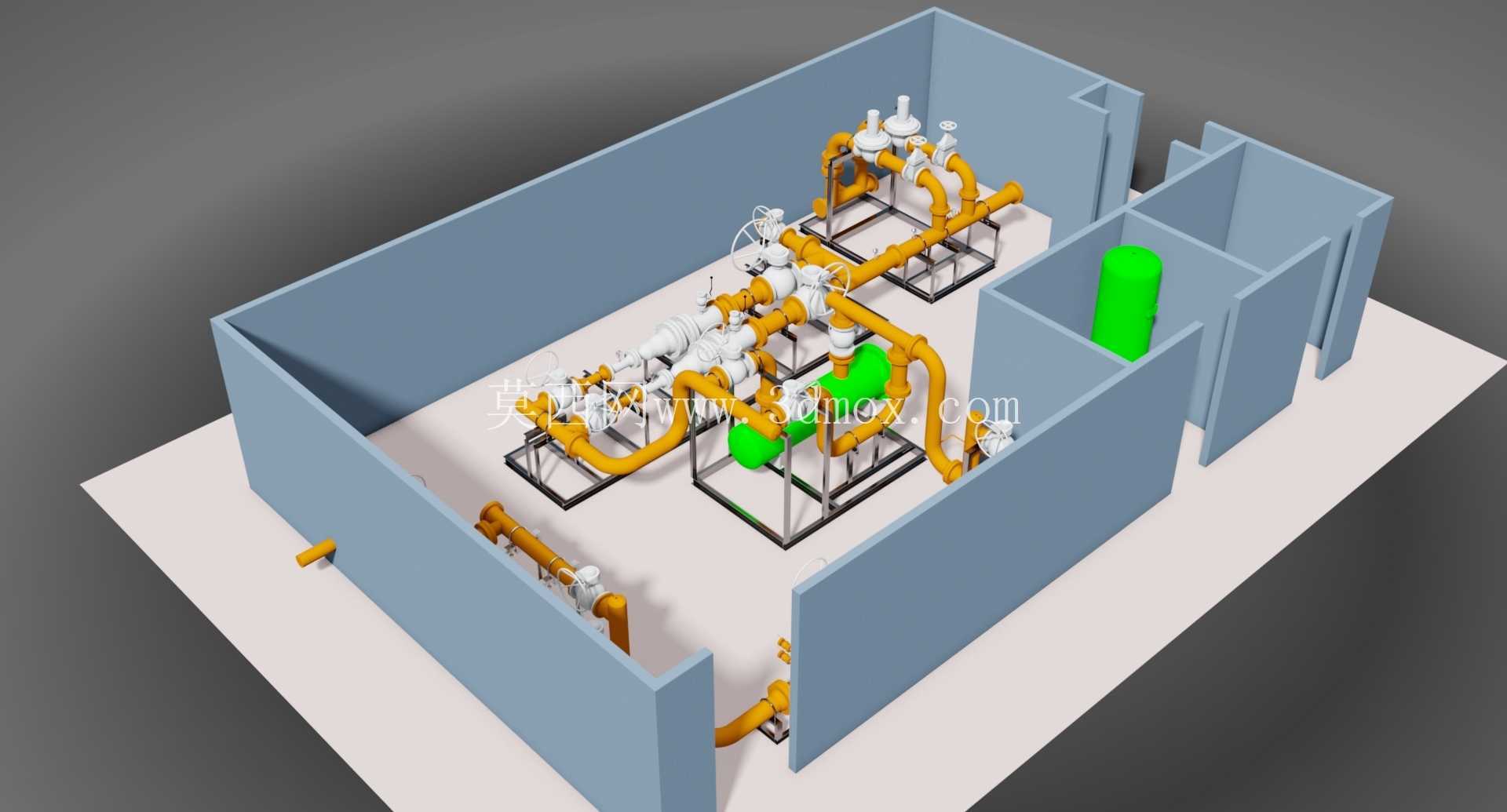

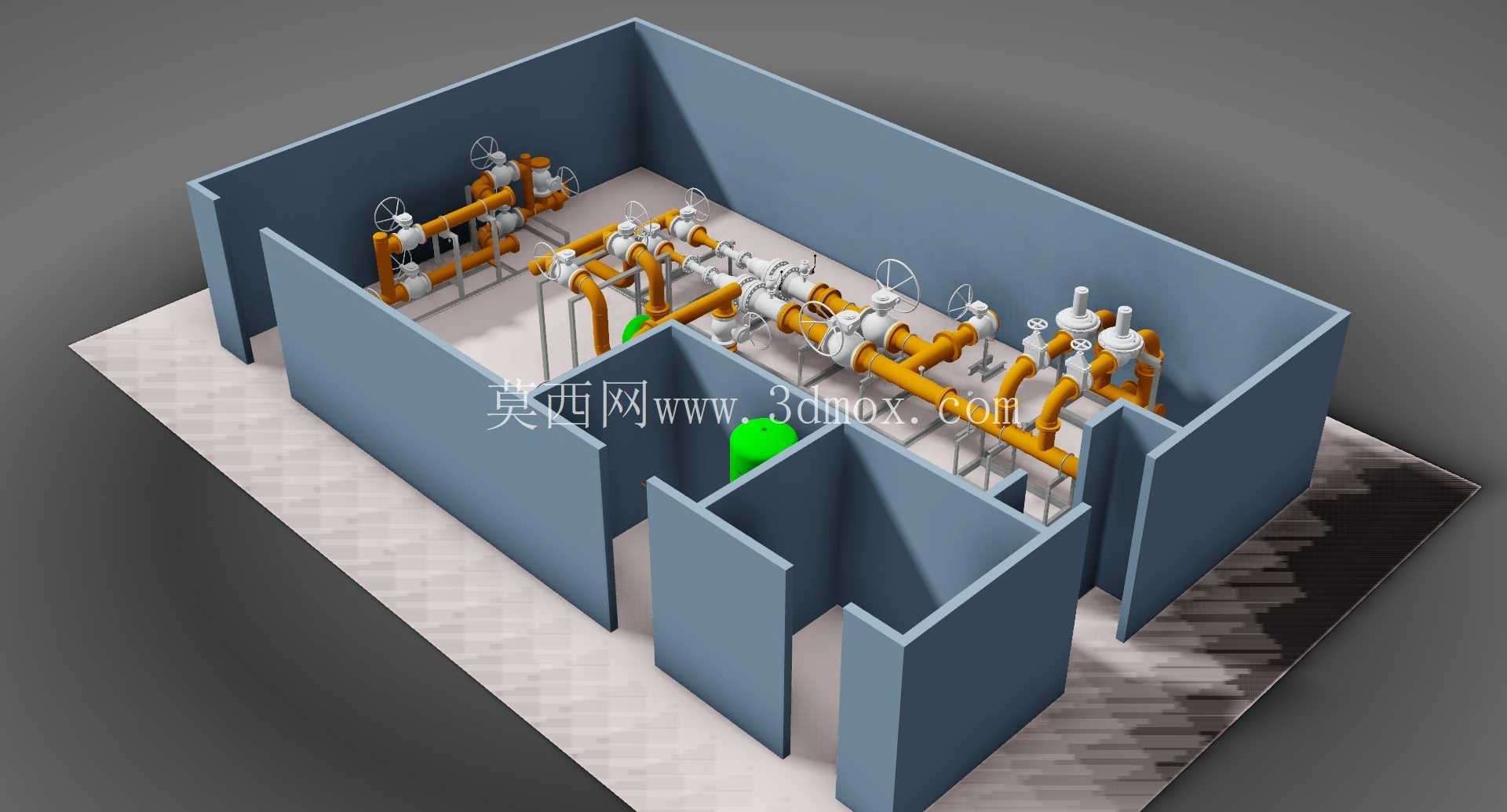

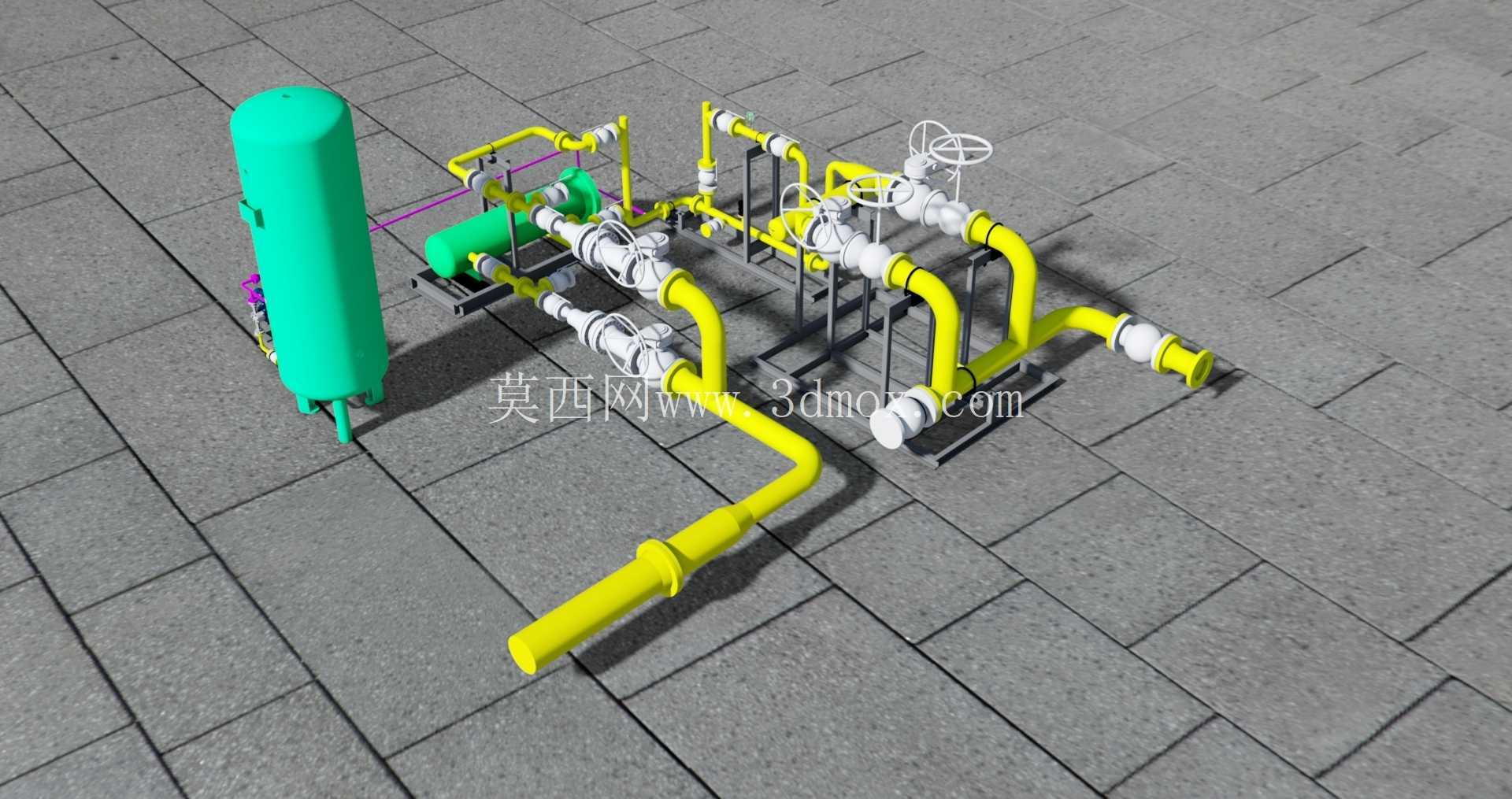

这套三维结构还原的是地埋式天然气PRS计量减压一体化撬装设备，核心应用场景集中在城市燃气管网末端的区域调压计量节点、工业园区燃气接入的前置预处理单元，区别于常规露天布置的调压站，整套设备完全嵌入地下井室安装，地面仅保留检修操作口与通气接口，能最大程度节省地面占地，规避地面设备受外力碰撞、极端天气影响的风险，同时减少设备运行噪音对周边区域的干扰。

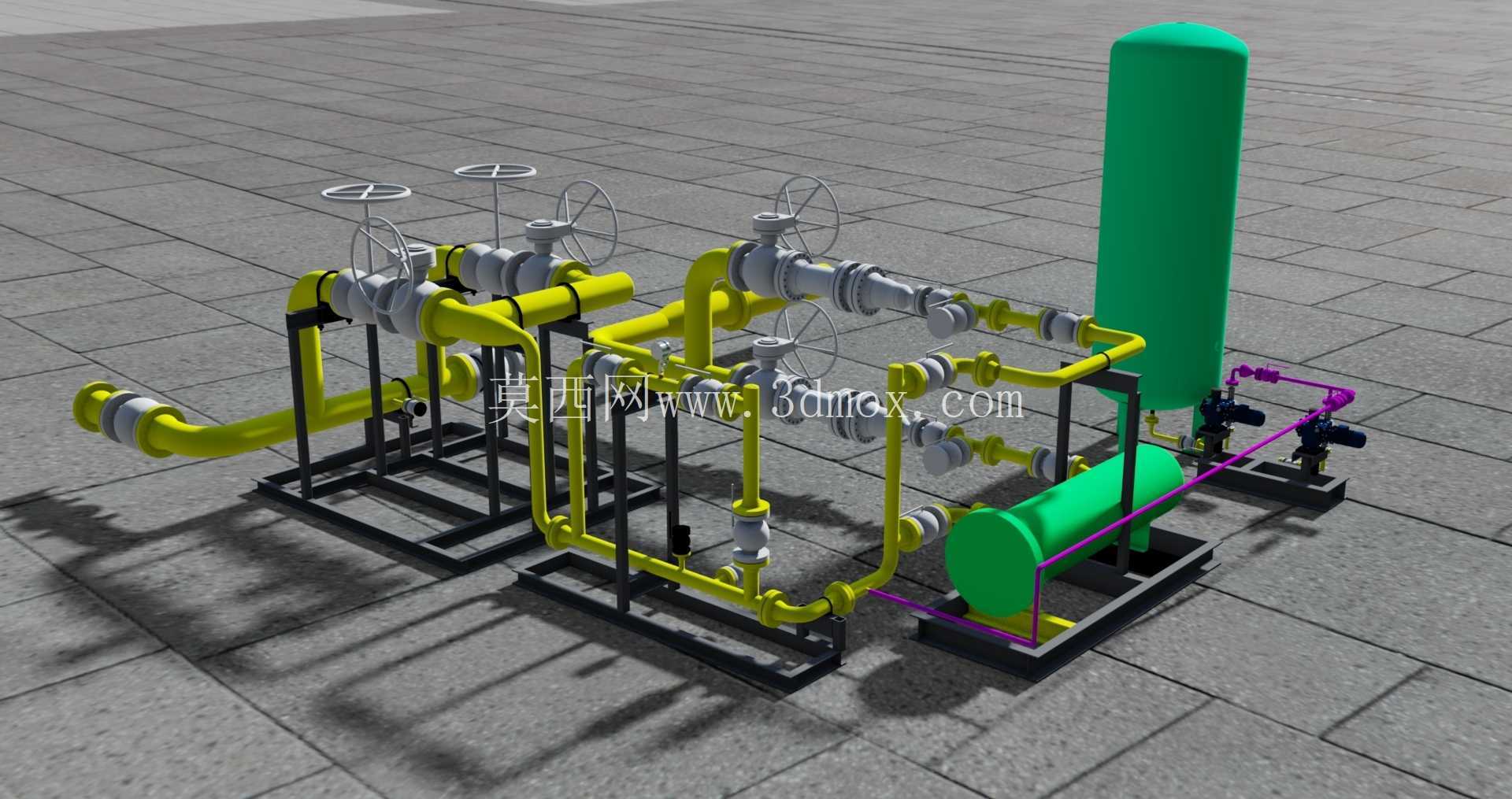

从设备实际用途来看，这套撬装集成了来气过滤、多级减压、流量计量、安全泄放、加热保温多个功能模块，上游来的高压天然气首先进入立式过滤分离罐体，滤除管输过程中携带的液态凝析液、固体锈蚀杂质，避免杂质进入下游调压阀组造成密封面磨损、计量仪表卡滞。分离后的洁净天然气进入并联设置的调压管路，管路上配置的带手轮截止阀可实现单路检修时的不停气切换，调压阀组将上游高压天然气调整至下游用户所需的稳定压力区间，管路上预留的仪表接口可安装压力变送器、温度传感器，实时采集运行参数，计量单元则对输送的天然气流量做精准计量，为贸易结算提供数据支撑。考虑到高压天然气节流减压过程中会出现温降，低温状态下天然气中的水汽易形成水合物堵塞管路，撬体上集成的小型加热装置可对减压前的天然气做预热处理，避免冰堵故障发生。

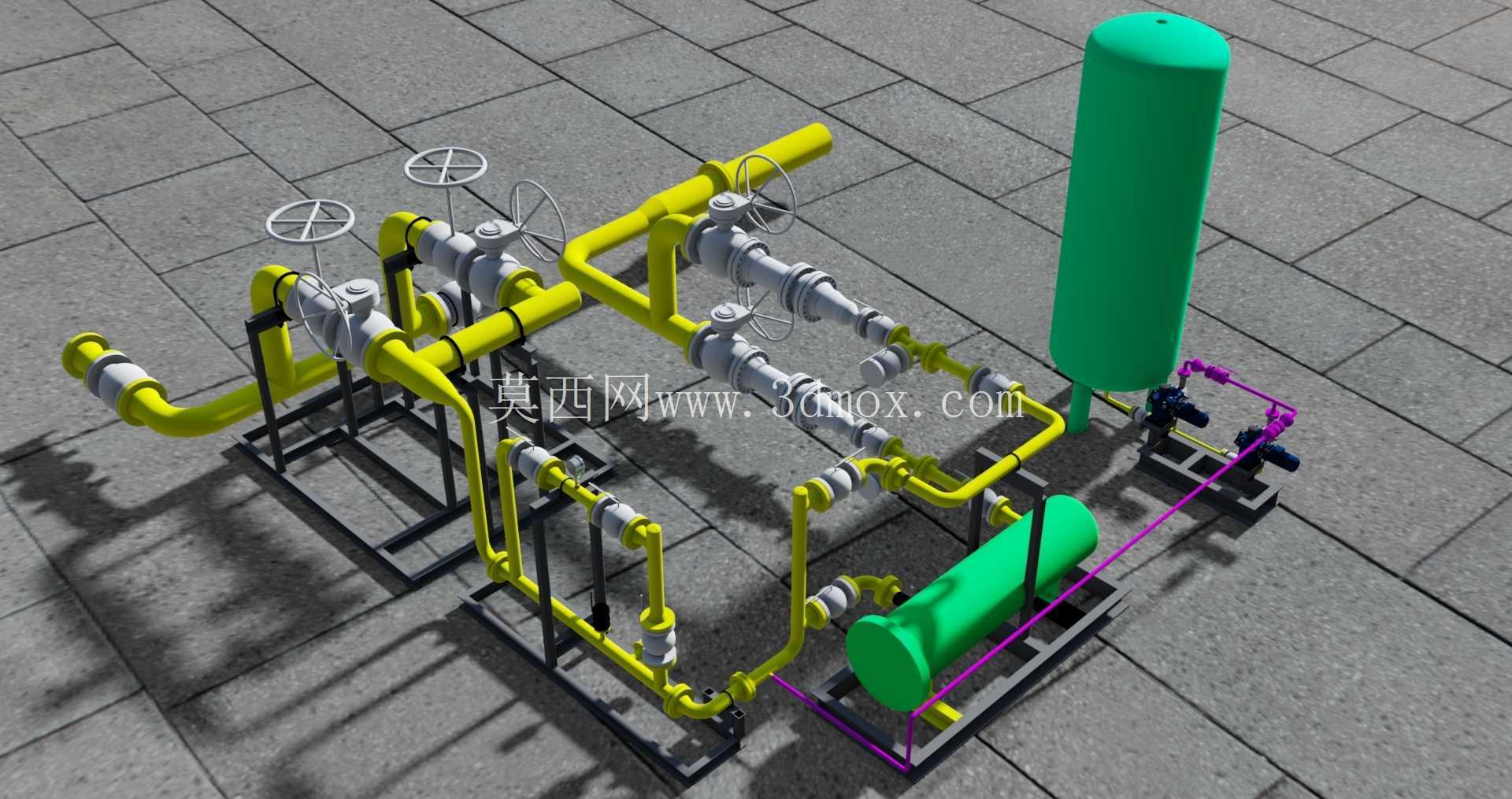

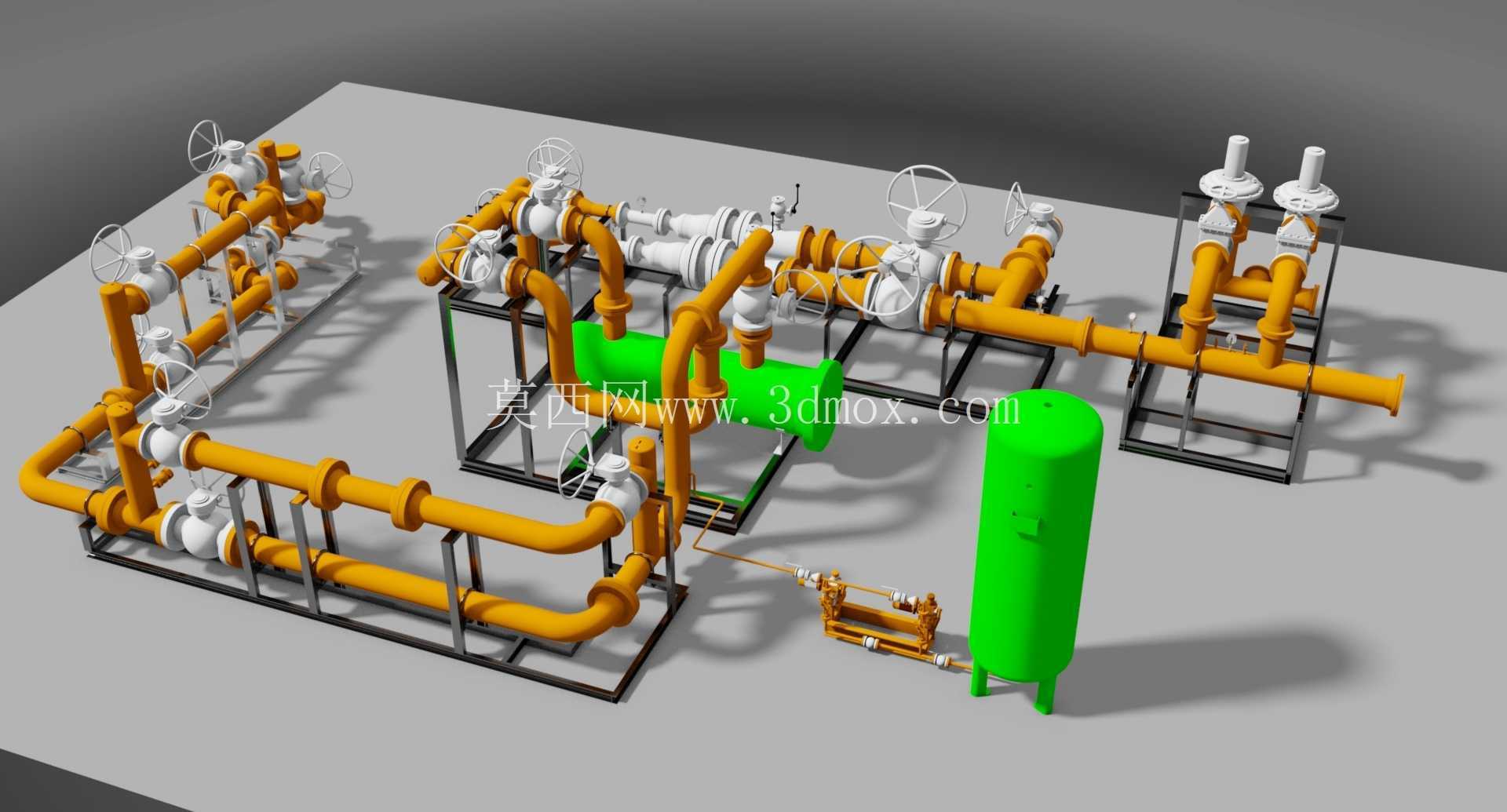

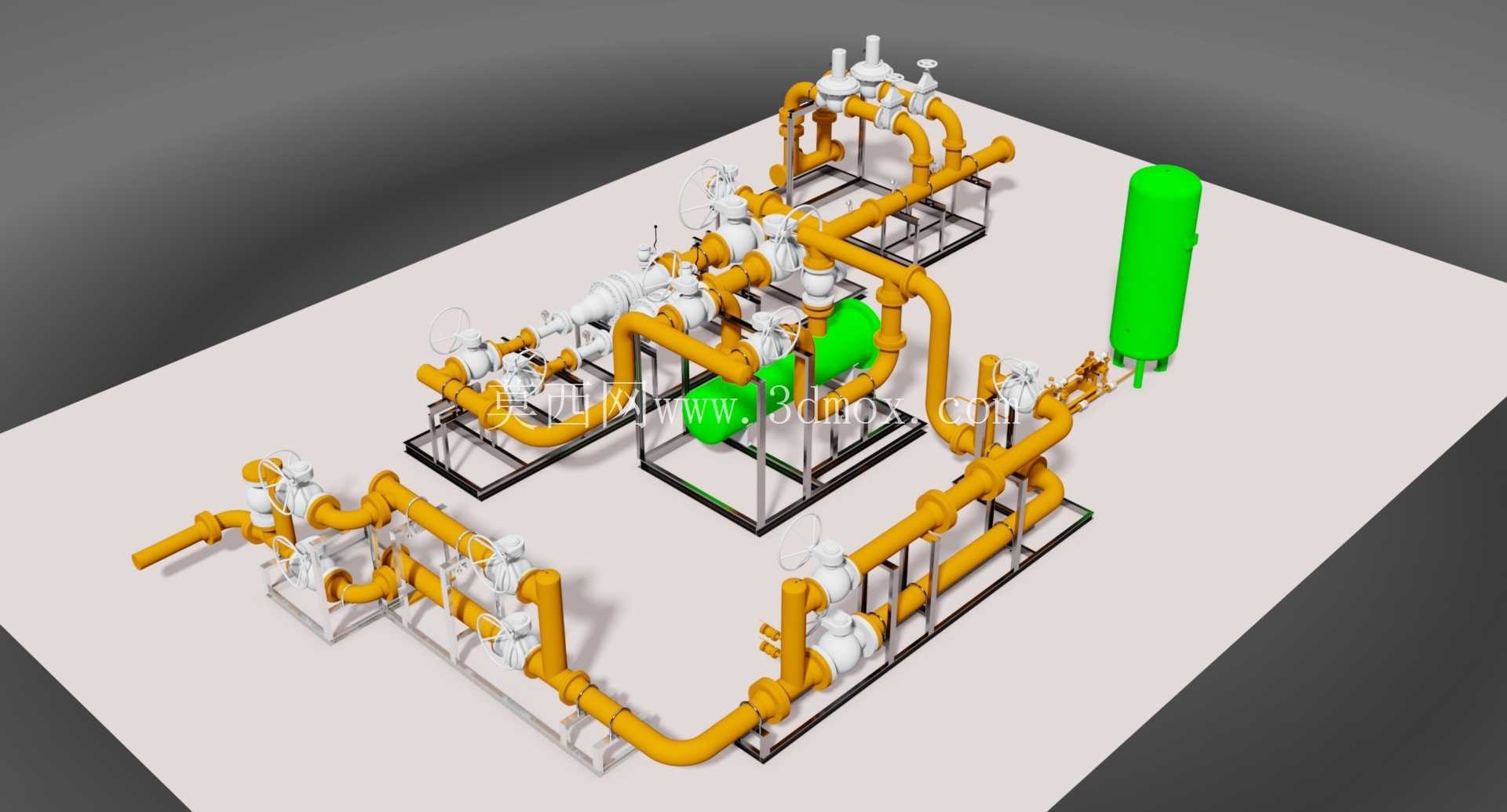

在设计思路上，整套设备采用撬装集成化设计，所有管道、阀门、分离罐体、加热单元都预先固定在统一的型钢焊接底座上，底座的型钢框架做了等强度设计，既满足整体吊装运输的刚度要求，也适配地下井室的预埋安装基座，现场安装时仅需对接上下游进出管道、做好井室防水即可投入使用，大幅减少现场安装的焊接、试压工作量。管路布局采用双路并联冗余设计，正常工况下双路可同时运行提升输气能力，单路设备故障或定期校验时，可关闭该路前后截止阀，将介质切至另一路输送，保障供气连续性。手轮操作端的布置全部朝向检修通道一侧，即使在地下井室有限的操作空间内，运维人员也能顺利完成阀门启闭操作，无需额外搭设操作平台。

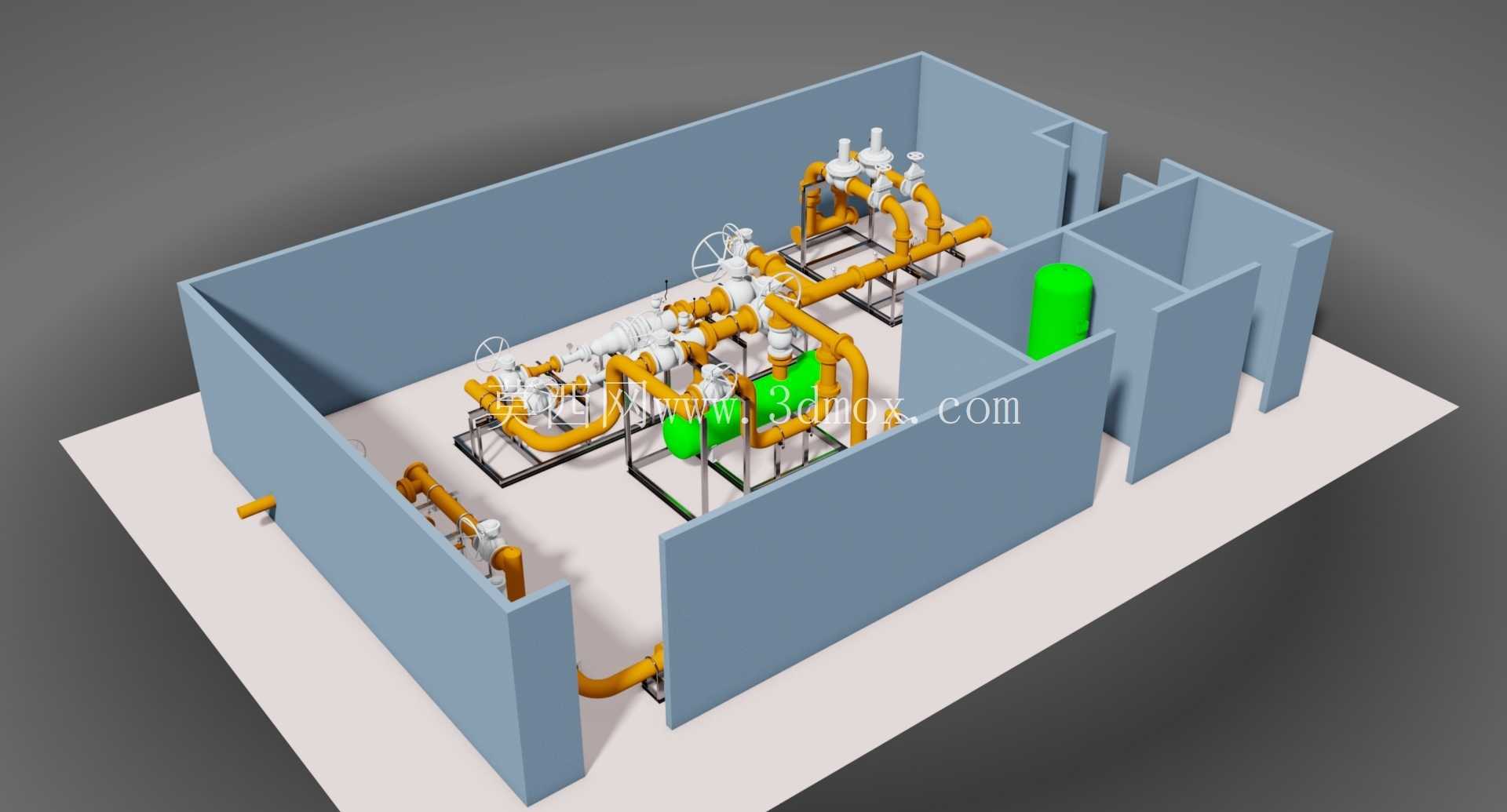

外形尺寸与安装边界方面，整套撬体的长宽尺寸根据地下井室的常规净空做了适配，管道的最低标高高于井室底部的集水坑高度，避免井室偶发积水时浸泡管道法兰连接面；立式分离罐体的顶部预留了滤芯更换的操作空间，罐体支腿高度满足底部排污阀的安装与操作需求，排污管路可直接引至井室的集污槽。管道的连接法兰全部采用凸面带颈对焊法兰，密封垫适配燃气介质的密封要求，所有管道的弯曲半径都符合燃气管道的设计规范，减少介质流动的局部阻力损失。撬体底座的安装孔位与井室预埋的地脚螺栓位置一一对应，安装时无需现场二次打孔，底座与基础之间设置的减震垫可减弱介质流动产生的振动传递，避免振动传导至井室结构造成密封面松动。

从结构细节来看，管道的支撑采用管卡与型钢支架结合的方式，每个管道弯头、阀门两侧都设置了独立支撑点，抵消管道内压产生的轴向推力，避免长期运行过程中管道移位。加热单元的连接管路采用小口径引压管设计，将少量高压天然气引入加热装置换热后再汇入主管道，不会影响主路的输气效率。安全泄放阀的引出管直接通向井室的放空立管，超压时泄放的天然气可直接引至地面安全区域排放，避免地下井室内燃气积聚引发安全风险。整套模型完整还原了各部件的装配关系，从阀门的手轮方向、法兰的螺栓孔分布，到罐体的支腿结构、撬架的型钢拼接方式都与实际工程设计一致，可作为燃气调压站设计、地下撬装设备布局的参考样例，也可用于施工前的安装交底演示，帮助施工人员快速理解设备的安装顺序与操作要点。
