带把手彩印洗衣液塑料包装瓶结构设计

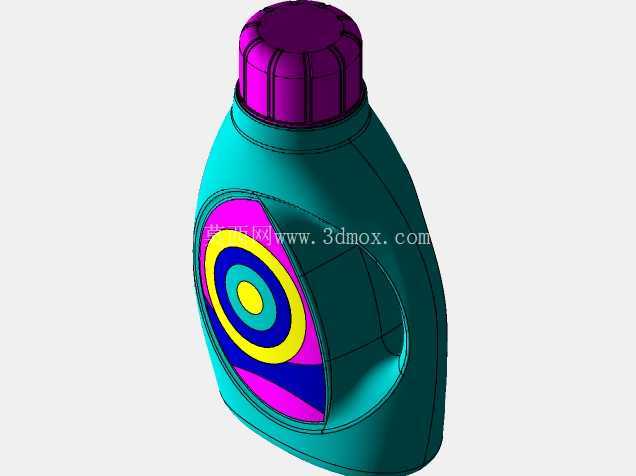

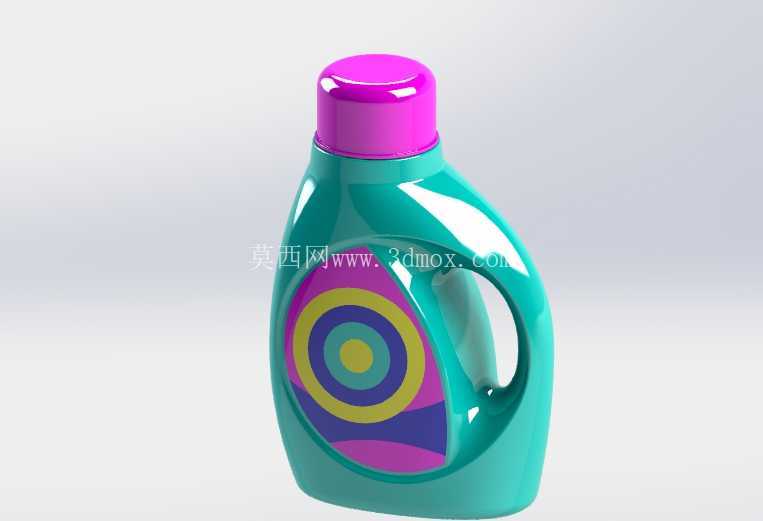

　　瓶身侧面的一体化把手是整个结构设计的核心，把手内圈做了贴合人体手掌弧度的内凹处理，握持区域的壁厚比瓶身主体厚0.8mm，既保证满液状态下（按标称容量2L计算，满载总重量约2.2kg）单手提拿时把手不会出现形变断裂，也避免了握持时的硌手感，把手与瓶身的连接位置做了大圆角过渡，消除吹塑过程中应力集中的问题，防止长期使用后连接位置出现开裂漏液。瓶身正面预留了直径120mm的圆形标签贴附区域，区域内做了0.1mm深度的微凹处理，贴标时标签可以精准定位，不会出现贴歪、起翘的问题，同时微凹结构能让标签边缘低于瓶身基准面，避免物流运输过程中标签被摩擦刮花，影响终端陈列效果。这款带一体化把手的塑料包装瓶，主要面向日化洗护类液态产品的灌装场景，适配洗衣液、衣物柔顺剂、大容量家居清洁剂等品类的终端包装需求，在商超陈列、家庭日常使用、物流堆码运输全链路都有对应的结构设计考量。从实际使用场景出发，瓶身采用高密度聚乙烯吹塑成型工艺，整体轮廓做了大弧度曲面过渡，没有尖锐棱角，既避免运输过程中磕碰造成的瓶身开裂，也能防止用户日常拿取时被棱角划伤。

　　瓶盖采用旋合式结构，瓶口外径做了标准38mm的通用口径设计，适配市面上绝大多数日化灌装线的旋盖头，不需要额外更换灌装配件就能直接上线生产，瓶口内部做了一圈密封凸台，配合瓶盖内的铝箔垫片，可以实现完全密封，防止运输过程中液体渗漏，瓶盖顶部做了12条均匀分布的防滑筋，即使用户手上沾有水或者洗衣液泡沫，也能轻松拧开瓶盖，不会出现打滑的情况。从安装与堆码边界来看，瓶身底部做了15mm高度的内凹底脚，四个底脚的平面度公差控制在0.2mm以内，保证放置在平面上时不会出现晃动，底脚外围做了一圈加强筋，提升满液状态下瓶底的承重能力，堆码时上层瓶的底脚可以刚好嵌入下层瓶的瓶盖顶部凹槽内，三层堆码时不会出现滑移倾倒的问题，适配标准日化产品的仓储堆码要求。

　　瓶身整体的最大宽度为180mm，最大厚度为120mm，总高度（含瓶盖）为280mm，这个尺寸刚好适配常规超市货架的层板间距，陈列时不会出现层高不够的问题，同时单瓶的握持尺寸也符合普通成年人的手掌开合范围，单手操作倒液时可以轻松控制流速，不会因为瓶身过粗导致握持不稳。在壁厚设计上，瓶身主体的平均壁厚控制在1.2mm，把手位置壁厚2mm，瓶口螺纹位置壁厚1.8mm，瓶底位置壁厚1.5mm，这种差异化的壁厚设计既保证了各个受力位置的结构强度，也尽可能控制了单瓶的原料用量，降低生产过程中的材料成本，同时吹塑成型时的冷却收缩率控制在1.5%~2%之间，模具设计时提前预留了收缩余量，保证成型后各个尺寸的公差符合装配要求。

　　瓶身的曲面造型还做了光影优化，曲面的弧度经过反复调整，在商超灯光照射下会形成均匀的反光带，提升产品的视觉质感，同时曲面的过渡没有突变，吹塑过程中不会出现料流不均导致的局部壁厚过薄、透色等问题，量产时的良品率可以控制在98%以上。从功能特性来看，这款瓶型的容量设计为2L，刚好满足普通三口之家1~2个月的洗衣液使用量，不会因为容量过大导致开封后长期存放出现产品变质，也不会因为容量过小需要频繁购买，把手的位置设计在瓶身重心偏上的位置，倒液时瓶身的倾斜角度可以轻松控制，不需要用太大的力气就能平稳倒出液体，不会出现液体飞溅的情况。
