户外立式焖烤一体烧烤炉结构设计

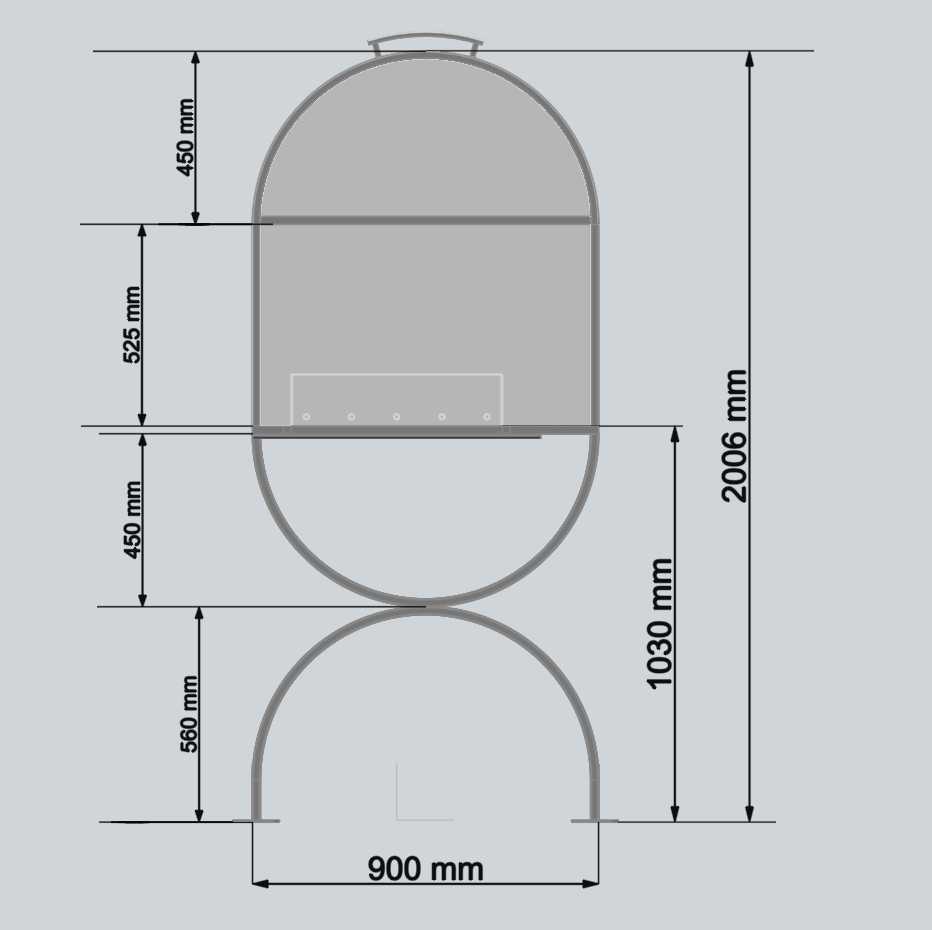

这款立式烧烤设备的结构设计，核心围绕户外商用与庭院聚餐的高频使用场景展开，区别于常规便携炭烤架的扁平结构，采用上下双腔叠加的立式布局，在有限的占地宽度内拓展出分层烹饪空间，适配不同食材的烤制温度需求。从安装边界来看，设备整体占地宽度控制在900mm，无需过大的摆放空间，不管是户外餐吧的外摆区域、露营地的固定烹饪点位，还是私家庭院的露台角落，都能轻松安置，不会挤占过多通行或活动空间；总高度2006mm的尺寸设计，刚好适配成年人站立操作的舒适高度，烤制过程中无需频繁弯腰翻弄食材，能大幅降低长时间操作的腰部疲劳感。

从结构分区来看，设备下半部分为独立的炭盆放置腔，高度1030mm的腔体预留了充足的炭料燃烧与积灰空间，底部的弧形结构一方面能引导炭灰向中心区域汇集，方便使用后的清理工作，另一方面弧形的腔体壁可以对燃烧产生的热辐射进行反射，减少热量向设备底部的无效散失，提升热能利用率。中间段525mm高度的区域为主烤制腔，是食材放置与烤制的核心空间，腔体四周采用封闭围板设计，区别于开放式烤架的直烤模式，封闭腔体可以形成内部热循环，实现焖烤效果，既能锁住食材汁水，避免烤制过程中水分过度流失导致口感干柴，也能减少烤制时油烟的四散，降低对周边环境的影响。上半部分450mm高度的区域为保温暂存腔，搭配顶部的弧形密封盖，可放置已经烤制完成的食材，利用主腔体上升的余温进行保温，避免食材放凉影响口感，顶部设置的提手结构方便开合炉盖，操作时不会被高温腔体烫伤。

设计过程中针对户外使用的常见痛点做了对应结构优化：整体框架采用对称式受力结构，上下腔体的连接位置做了加强过渡处理，即使满负载放置食材与炭料，也不会出现结构倾斜变形的问题；各腔体的尺寸比例经过反复校核，下半部分炭腔的高度刚好保证炭料燃烧面与主烤制层的距离处于合理区间，既不会因为距离过近导致食材烤糊，也不会因为距离过远导致热能浪费、烤制效率降低。底部的弧形支撑结构与地面形成稳定的支撑面，无需额外固定配件，放置在平整地面即可稳定使用，遇到大风天气也不容易出现侧翻风险。

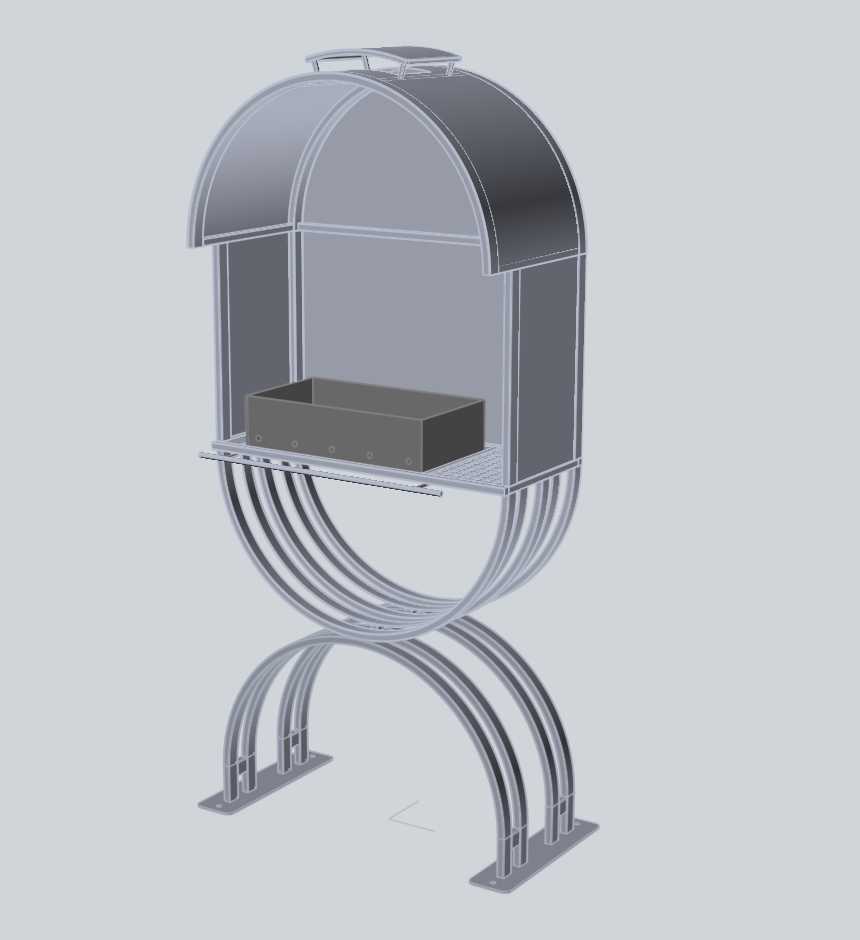

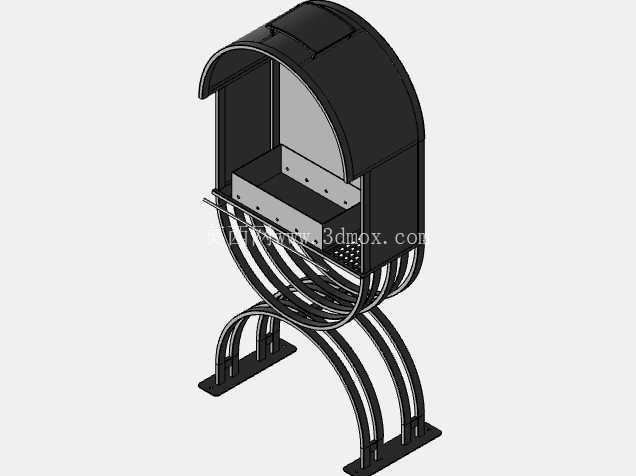

从实际使用场景出发，这款设备可同时满足焖烤、直烤、保温三类功能需求，主烤制腔可放置烤网实现常规烧烤，也可搭配焖烤盘实现整鸡、羊排等大块食材的慢烤，上层保温区可放置烤好的串类、蔬菜等食材，适合多人聚餐时持续出餐的使用需求。设备的外形线条采用圆弧过渡设计，没有尖锐的外露棱角，能避免使用过程中磕碰划伤的风险，整体结构没有复杂的可拆卸小零件，日常维护时只需清理炭灰与擦拭腔体壁即可，无需复杂的拆装流程。在三维建模过程中，各部分的装配间隙都做了合理预留，考虑到金属材料在高温下的热膨胀特性，相邻部件的连接位置预留了足够的变形余量，避免高温使用时出现部件卡滞、变形开裂的问题。
