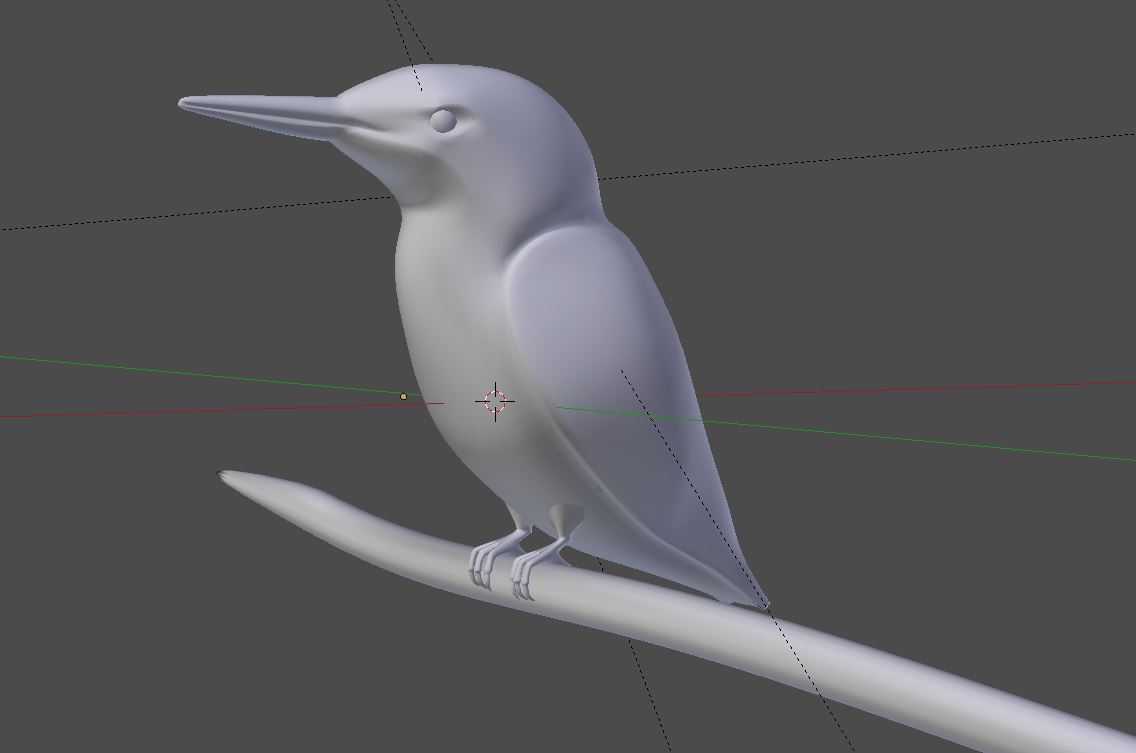

翠鸟仿生外形高精度三维数字模型

　　建模的时候最先卡的是躯体各段的截面曲率，从喙尖到颅顶的过渡曲面，不能直接拿扫描点云做铺面，那样出来的曲面曲率连续性只有G1，做流体仿真的时候边界层网格会出现畸变，得先沿着翠鸟躯体的羽轴分布走向做构造线，把头部、颈部、躯干、翅根、尾羽几个核心区域的控制截面先定下来，每个截面的控制点都压在实际采样的外形轮廓线上，保证曲面G2连续的同时，还原翠鸟躯体自然的流线收窄趋势，尤其是喙部的楔状结构，从基部到尖端的锥度变化，完全参照野生翠鸟的实体采样数据，上下喙的闭合间隙控制在0.1mm以内，做仿生入水结构验证的时候，能精准还原水流沿喙面分流的流场特性。做仿生类三维建模快八年，经手的飞禽走兽模型少说也有上百套，这次做翠鸟的外形结构，最开始是给高校仿生工程实验室做流体力学验证用的参照原型，毕竟翠鸟的入水俯冲特性，一直是高速入水减阻结构设计的核心仿生参照，之前做高速列车头型优化、跨介质飞行器入水结构设计的时候，都参考过翠鸟的喙部与躯体流线曲率，这次把整个躯体的曲面做全参数化重构，也是为了方便后续不同场景下的结构改型。

　　躯体部分的曲面分层做了三层结构，最外层是羽毛附着的外形曲面，中间层是羽根排布的基准面，内层是对应躯体肌肉轮廓的参照曲面，要是做仿生机器人的结构设计，内层曲面可以直接作为内部传动机构、动力模块的安装边界，不用再重新做结构避让。翅根与躯干的连接区域做了活动角度的限位参照，按照翠鸟实际的翅膀扑动范围，预留了上下120度、前后35度的转动空间，要是做动态仿真或者扑翼机构设计，直接在连接位添加转动副就能匹配真实的运动轨迹，不用再反复调整铰接点位置。

　　尾羽部分的每一片羽片都做了独立的曲面结构，不是整体拉伸出的块状造型，每片尾羽的弧度、厚度、相邻羽片的叠压顺序都和真实翠鸟的尾羽排布一致，做风阻仿真的时候，能还原尾羽调整姿态时的气流导向作用，给飞行器尾翼、水下航行器舵面的结构优化提供精准的外形参照。脚爪部分的结构也做了细节还原，每根趾节的弯曲角度、爪尖的收锥弧度都按照翠鸟停栖时的自然姿态建模，关节处的转动间隙也留了出来，要是做景观展陈的动态模型，脚爪可以直接添加铰接结构实现抓握树枝的动作。

　　整个模型的外形尺寸按照成年普通翠鸟的实际实体大小等比例构建，整体体长控制在170mm左右，翼展宽度240mm，躯体最大直径处38mm，所有曲面都做了破面检查与公差修复，不管是导入流体仿真软件做流场计算，还是导入3D打印设备做实体样件制作，都不会出现面丢失、法线反转的问题。之前给做水下探测机器人的团队改过一版基于这个翠鸟模型的外壳结构，就是利用翠鸟入水时的低阻特性，把探测头的外形顺着翠鸟喙部的曲率做改型，入水瞬间的冲击载荷比原来的圆弧头结构降低了近60%，这也是仿生结构建模的实际价值，不是单纯做外观还原，而是要把生物经过千万年进化形成的最优结构特性，通过精准的三维模型转化为工程设计可直接复用的数字资产。建模过程中特意把所有特征做了参数化关联，要是需要调整模型大小适配不同的应用场景，比如做微型扑翼飞行器的外壳，直接缩放整体参数就能保证各部分的曲率比例不失调，不会出现缩放后喙部比例失真、翅根位置错位的问题。对于做仿生设计、展陈模型制作、科普教具开发的从业者来说，这个模型不需要再做大量的曲面修复工作，提取对应的结构面就能直接开展后续的结构设计或者仿真计算，能省掉至少一周的外形逆向建模时间。
