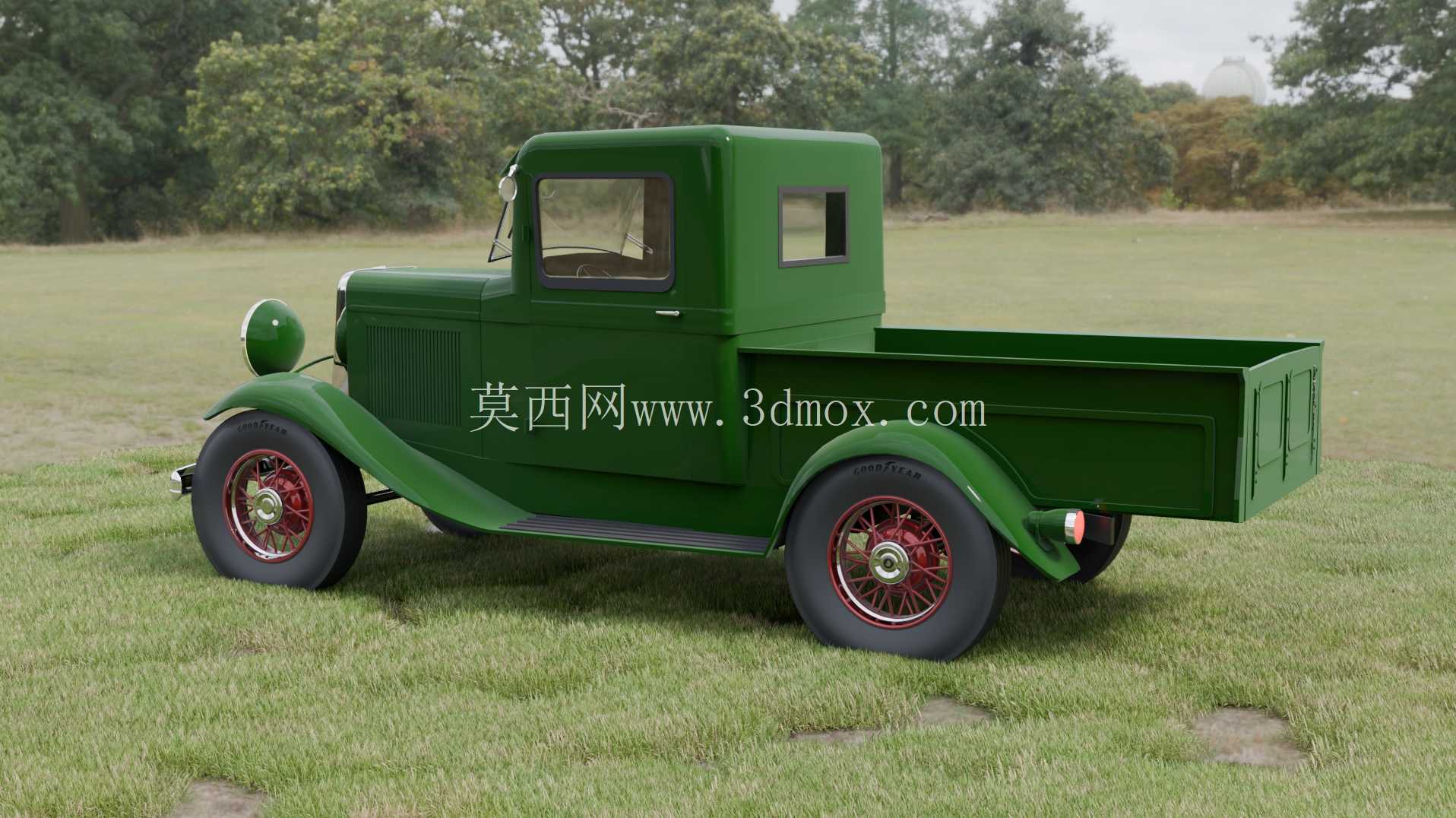

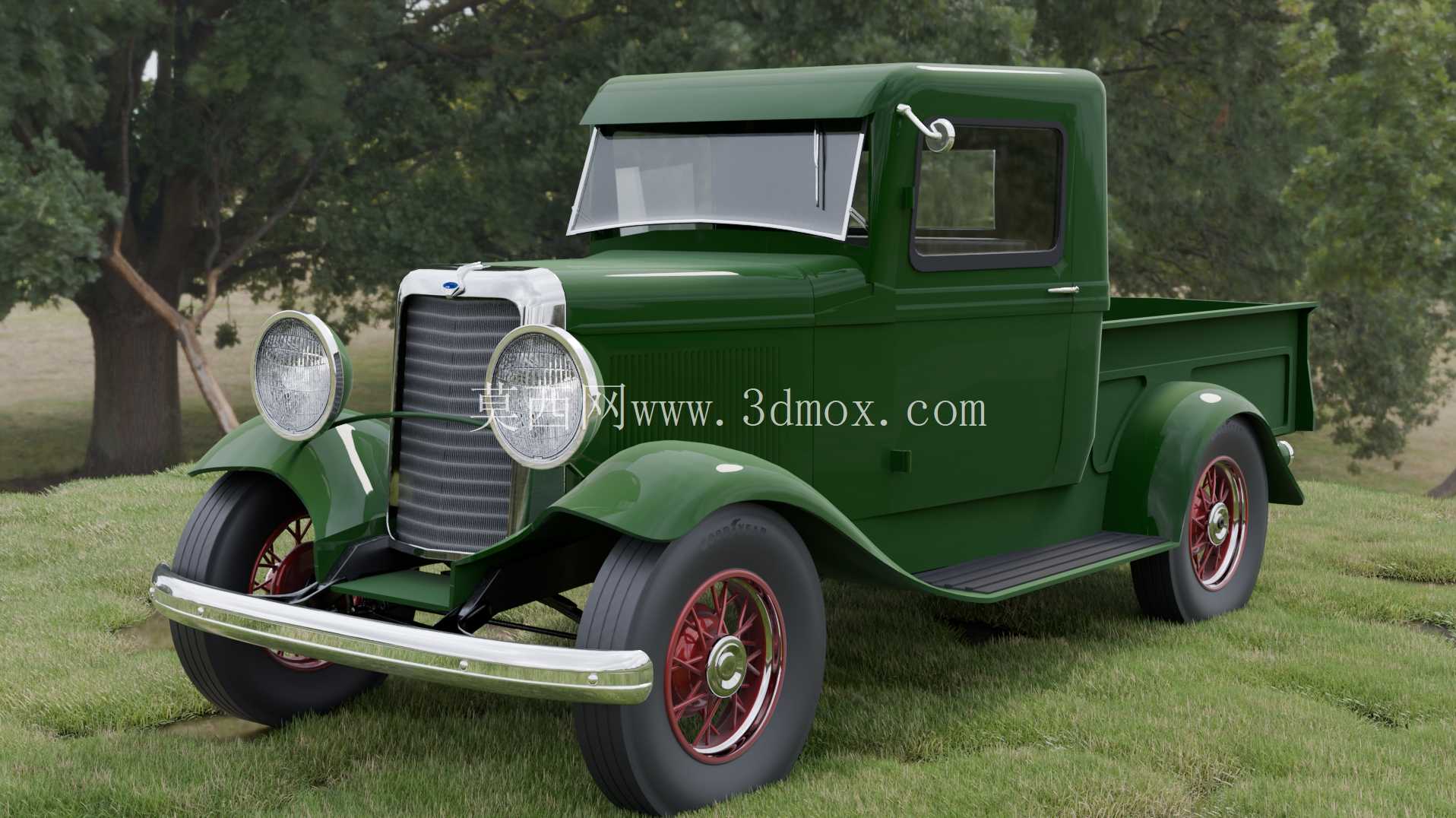

复古福特B型载货皮卡结构还原

这款轻型载货车辆的三维结构还原，核心围绕早期民用商用车的实用属性展开，建模过程中优先还原了全钢制车身的拼接逻辑，区别于后期乘用车的承载式结构，该车型采用非承载式梯形车架，纵梁采用等截面热轧槽钢冲压成型，横梁通过铆接与纵梁连接，整套车架的安装边界完全参照同期轻型商用车的载荷标准设计，额定载荷下的车架挠度控制在合理区间，可适配城乡零散货物运输、农场物资转运等多场景使用需求。

从功能特性来看，该车型的驾驶舱与货厢采用一体化钢制焊接结构，驾驶舱为单排双座布局，前风挡采用可向上翻起的铰接结构，兼顾通风与简易维修的操作空间，侧窗为手摇升降式玻璃结构，车门铰链采用外露式锻造合页，结构简单可靠，便于野外工况下的快速拆装维修。货厢为栏板式结构，侧栏板与后栏板均可通过锁扣机构向下翻倒，方便散装货物、长条型农资物料的装卸作业，货厢底板采用压纹钢板铺设，表面的防滑凸起可减少货物运输过程中的滑移，货厢前端与驾驶舱后围之间预留了50mm的缓冲间隙，避免紧急制动时货物前冲撞击驾驶舱结构。

行走系统的建模还原了早期车辆的典型结构，前后桥均采用整体式锻造桥壳，前桥为转向驱动桥适配后驱布局？不对，该车型为前置后驱布局，前桥仅承担转向与承载功能，转向系统采用循环球式转向机，转向拉杆球头为可注油润滑的结构，适配当时缺乏铺装路面的行驶工况，可定期加注润滑脂减少磨损。车轮采用辐条式钢制轮毂，搭配大尺寸窄基橡胶轮胎，轮胎断面宽度较窄，可在非铺装的泥土路面、砂石路面获得更大的接地压强，减少泥泞路段的陷车概率，轮毂中心的装饰盖同时起到轮毂轴承防尘的作用，避免行驶过程中尘土进入轴承滚道造成异常磨损。

动力舱的布局预留了直列四缸侧置气门发动机的安装空间，发动机与车架之间通过三点式橡胶悬置连接，可过滤发动机运转时的低频振动，减少振动向驾驶舱的传递。散热系统采用垂直布置的铜质管带式散热器，散热器前方安装有造型圆润的冲压钢制大灯外壳，大灯支架通过螺栓固定在前横梁上，可调整照射角度。前翼子板为独立冲压件，通过螺栓固定在车架与驾驶舱前围上，发生轻微碰撞时可单独更换，降低维修成本。

建模过程中对各部件的安装边界做了精准还原，比如驾驶舱地板与车架纵梁上表面的安装间隙控制在12mm，中间铺设橡胶减震垫，避免行驶过程中金属结构直接接触产生异响；货厢与车架的连接采用U型螺栓紧固，每侧设置4个固定点，可保证货厢在颠簸路面行驶时不会出现移位。整车的外形尺寸严格参照实车比例，车长控制在4.2米区间，车宽1.7米，车高1.8米，转弯半径仅为5.2米，适配当时狭窄的乡村道路与城市街巷的通行需求，可灵活穿梭于各类狭窄作业场景。

从应用场景来看，该类车型在推出后主要面向小型商户、农场主群体，既可以满足日常人员出行的代步需求，也可以承担数百公斤级的货物运输任务，部分改装版本还被用作邮政递送、小型工程抢修的作业车辆，其结构简单、维修便捷的特性，让它在配套设施不完善的地区也能保持较高的出勤率。建模时特意还原了车身各部件的冲压圆角特征，受当时冲压工艺限制，车身覆盖件的圆角半径普遍较大，既可以提升冲压成型的合格率，也能减少车身覆盖件的应力集中，提升钢制车身的抗疲劳性能，延长车辆在复杂工况下的使用寿命。
