仿真人手结构注塑成型模具设计方案

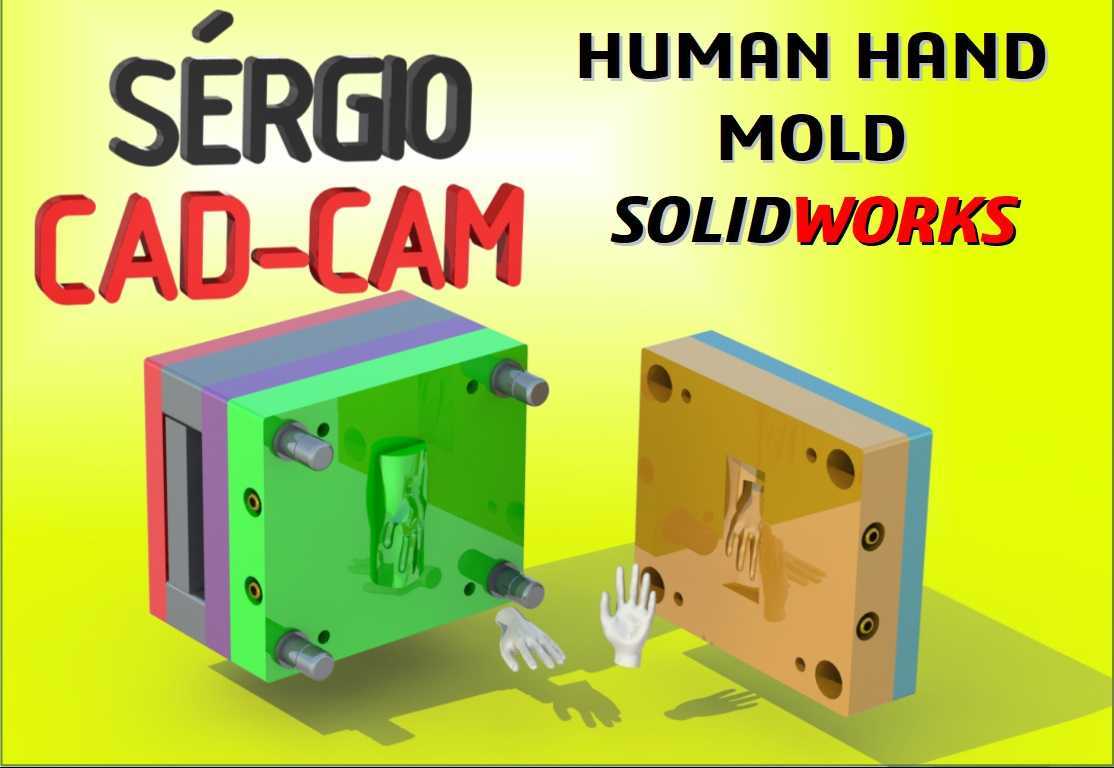

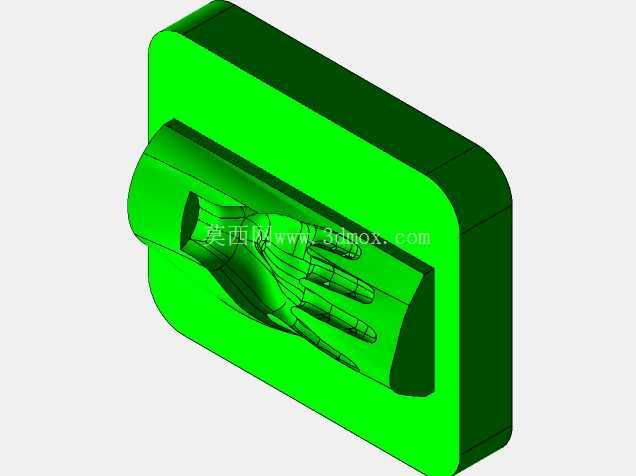

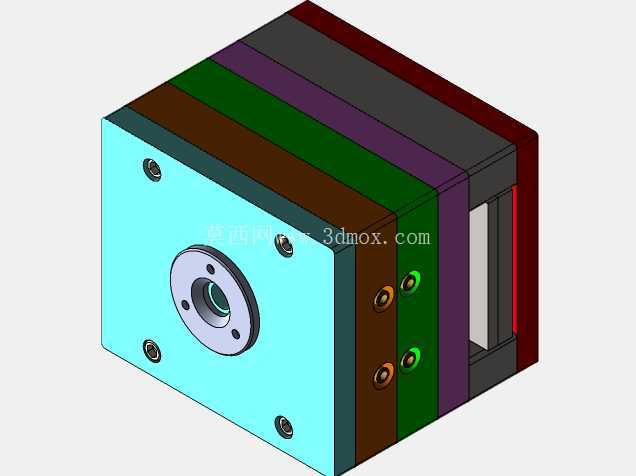

　　这套人手结构注塑成型模具，主要面向文创手办、医用教学教具、仿生假肢配件等小尺寸仿生类塑胶制品的批量注塑生产场景，区别于常规规则结构注塑件，人手形态存在多曲面过渡、指节凹凸落差、指尖薄壁特征，对模腔贴合精度、脱模顺畅度都有更高的工程要求。从模具整体结构来看，采用了两板模标准模架布局，定模侧加工出人手外轮廓的成型腔面，动模侧对应设置人手内曲面的成型型芯，合模后形成的封闭模腔完全匹配人手外形的曲面走势，分型面沿着人手轮廓的最大投影边界设置，避免分型线落在人手外观展示面上，减少后续披锋修整的工作量。

　　浇注系统采用侧浇口进料方式，浇口位置设置在人手手腕断面的非外观区域，熔融塑胶从浇口进入模腔后，顺着手指延伸方向逐步填充，能有效避免指节位置出现困气、缺胶问题，同时浇口残留位置在成品装配后可完全隐藏，不会破坏人手外形的整体观感。冷却回路的设计充分考虑了模腔不同位置的壁厚差异，手掌区域壁厚相对均匀，冷却水道沿模腔外围等距排布，手指区域壁厚较薄且结构细长，对应在型芯侧设置了小直径隔水片式冷却通道，保证模腔各区域温度均匀，避免成品出现收缩不均、指节变形的问题。

　　脱模机构采用顶针加推板组合的方式，手腕端面位置设置圆周分布的圆顶针，手掌曲面区域配合局部推块，顶出力均匀分布在成品的非外观受力面，避免顶出过程中细长的手指结构出现顶白、断裂问题，同时在模腔对应手指缝隙的位置设置了排气镶件，填充时模腔内的空气可顺着镶件配合间隙排出，解决细小特征处的烧焦、缺胶缺陷。模具的导柱导套采用标准模架配套的精密导向件，合模时定动模的定位精度可控制在0.02mm以内，保证人手曲面合模错位量控制在允许公差范围内，不会出现合模段差影响成品外观。从安装适配性来看，这套模具的外形尺寸适配常规120吨级卧式注塑机的安装规格，定位圈尺寸、浇口套球面半径都匹配对应注塑机的射嘴参数，模具总厚度、开模行程预留量都满足设备的装模要求，不需要额外改装设备即可直接上机生产。实际生产过程中，这套模具可适配PP、ABS、软质PVC等多种常用注塑材料，生产软质仿生人手配件时可更换对应弹簧顶针结构，避免软胶脱模时出现粘模变形，生产硬质教学用手模型时可调整冷却时间参数，保证成型尺寸稳定性。

　　模腔的曲面加工采用五轴铣削配合后续抛光处理，表面粗糙度可达到Ra0.8，成型后的人手表面无需额外打磨即可直接进行后续上色、装配工序，针对人手表面的指纹、指节纹理等细节特征，模腔对应位置采用了精密电火花加工，纹理还原度高，不会出现细节丢失问题。模具的锁紧结构采用模架自带的楔紧块配合，注塑填充时可承受足够的锁模力，避免模腔受注塑压力涨开产生披锋，日常生产维护时，动定模的成型镶件都采用了快拆式设计，更换不同尺寸规格的人手成型镶件即可快速切换生产不同比例的人手制品，不需要整体更换模架，能有效降低多规格产品生产的模具投入成本。
