塑料件环形多回路冷却流道结构设计

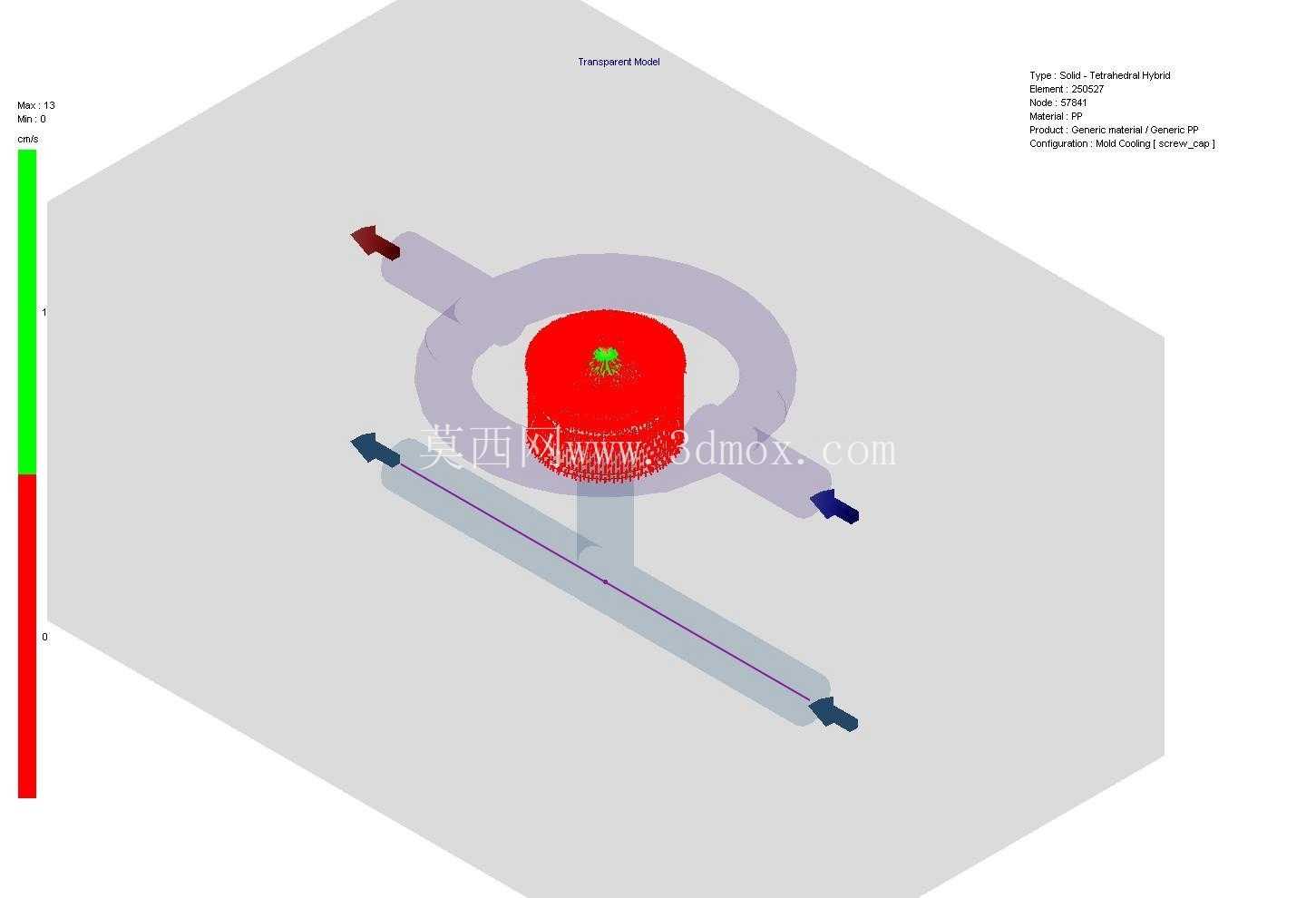

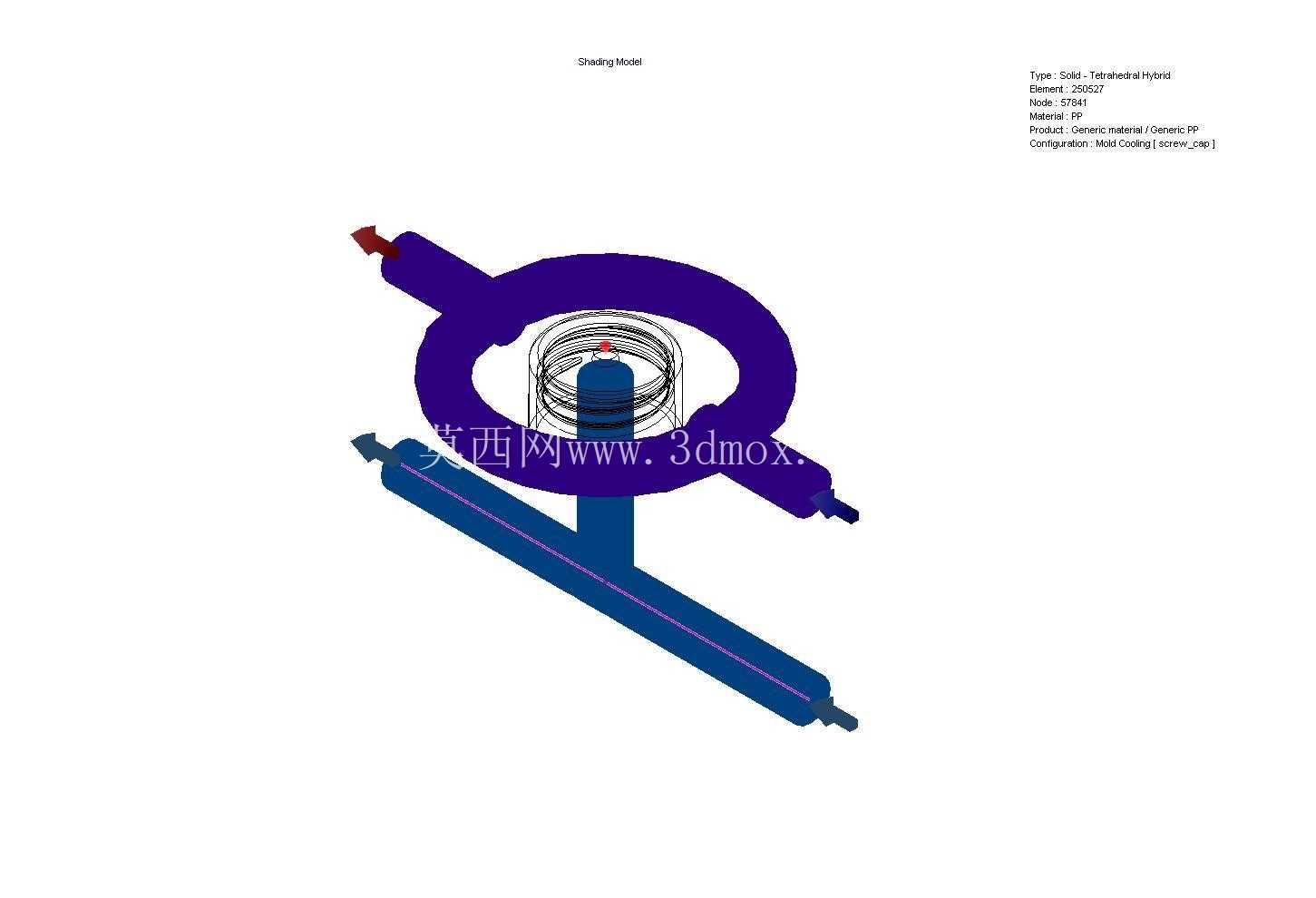

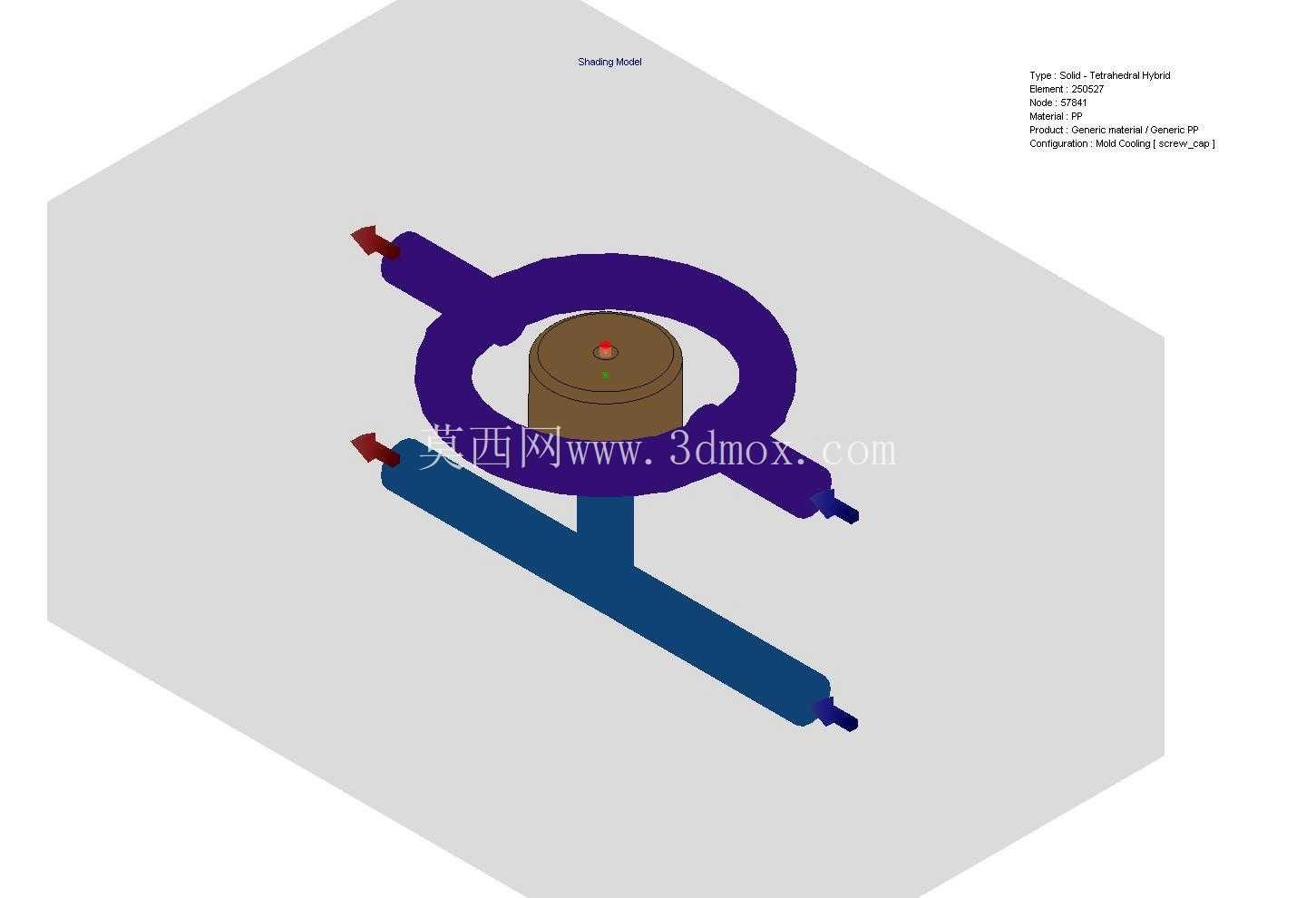

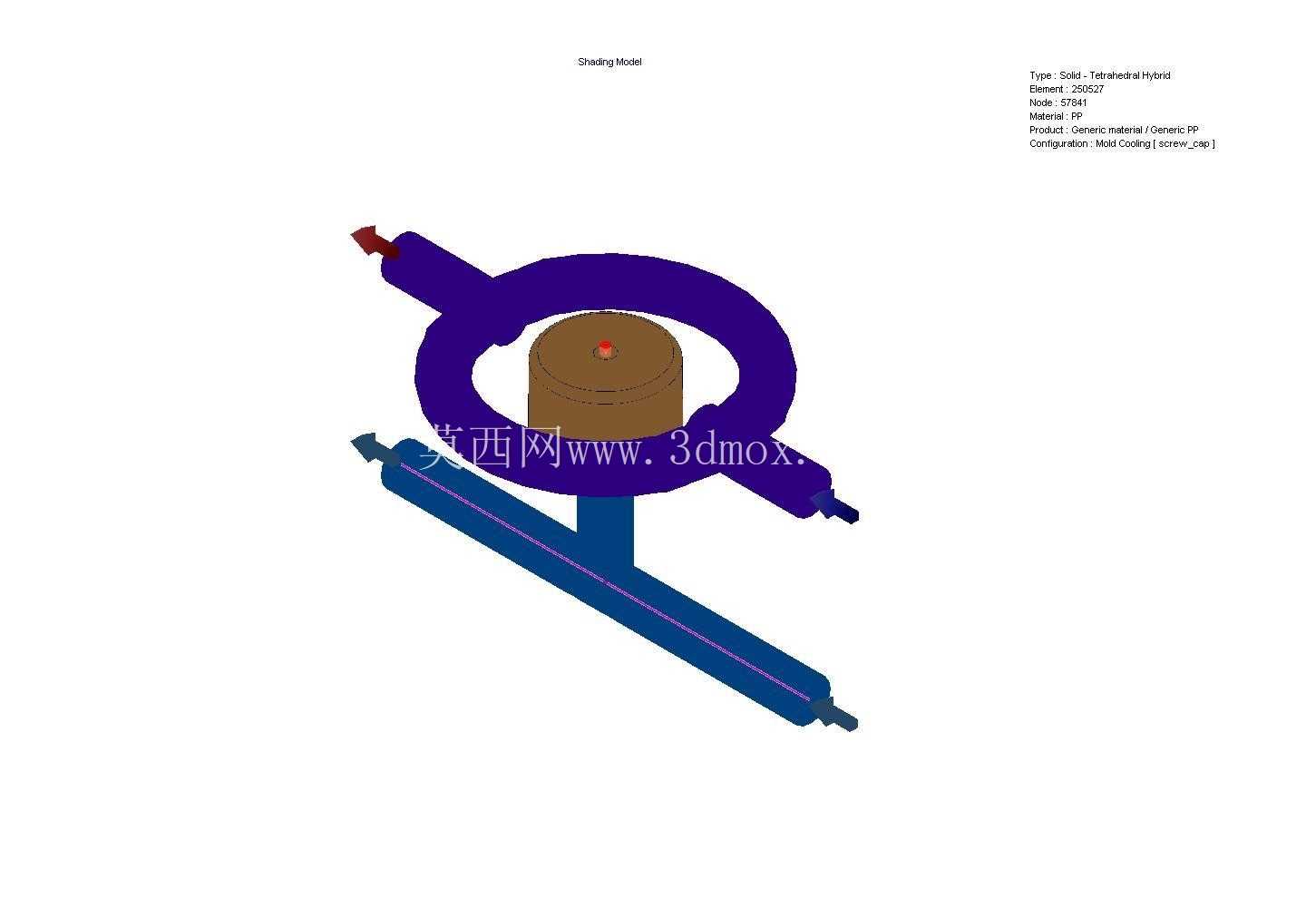

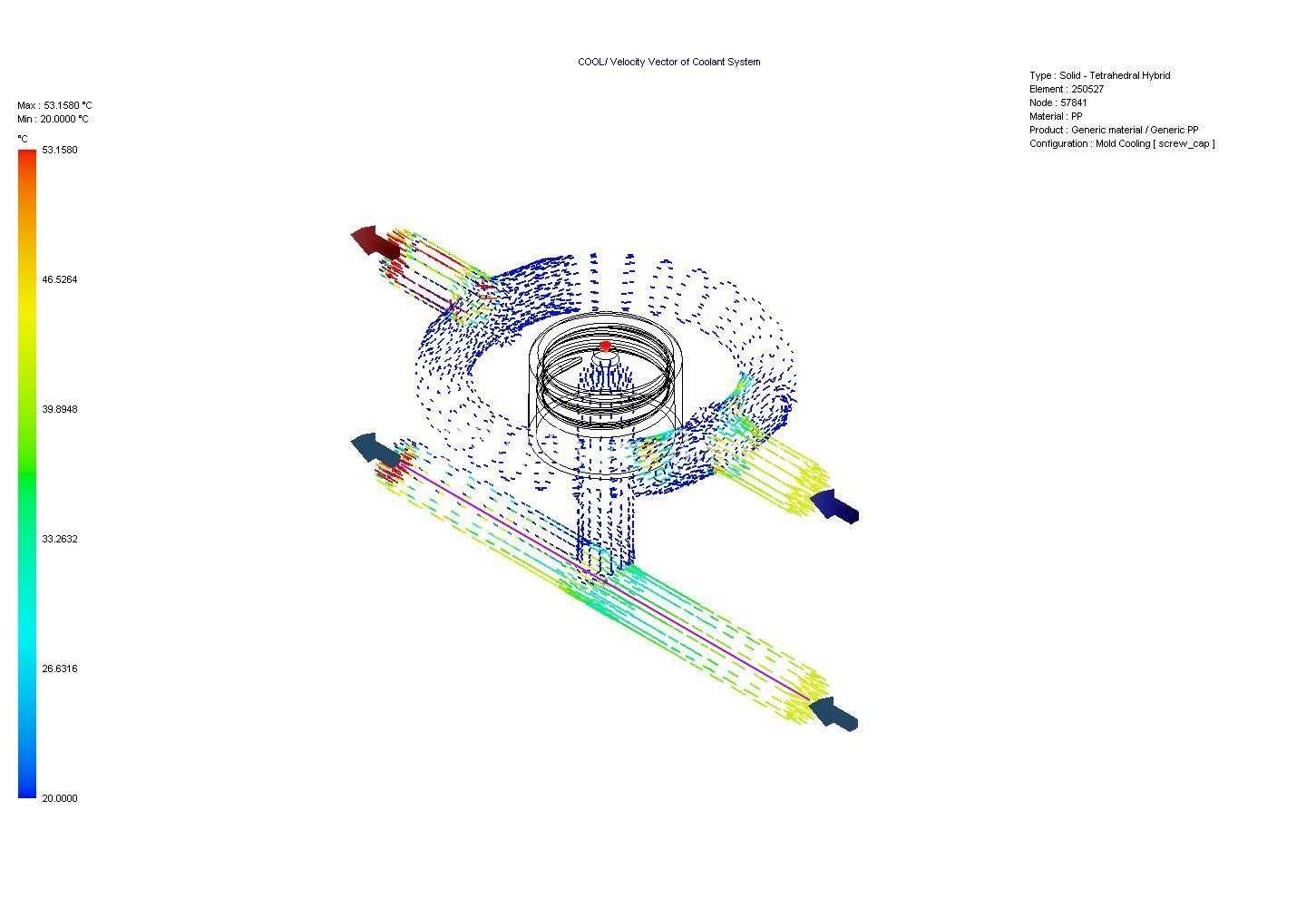

这套冷却通道结构针对环形类塑料制件的注塑成型工序开发，核心解决这类带中心凸台、周向延伸结构的塑件冷却不均问题——在实际注塑生产中，环形塑件的周向壁厚差、中心柱体的热量聚集很容易导致成型后出现缩痕、翘曲变形，甚至因局部冷却速率差引发内应力集中，让制件在后续装配或使用过程中出现开裂。从结构布局来看，整套流道采用中心立柱直流道搭配周向环形回路、径向分支流道的组合方案，中心区域的垂直流道直接对准塑件中心凸台的热节位置，能快速带走浇口区域聚集的熔融塑料热量，避免中心部位冷却滞后导致的浇口附近缩孔；周向布置的环形回路沿着塑件的环形主体轮廓排布，每一段流道与塑件型腔壁的距离保持均匀，确保周向各个位置的冷却速率一致，减少环形件的圆度变形；径向延伸的分支流道对应塑件向外伸出的条状结构，顺着条状结构的长度方向布置，避免细长结构部分冷却过快或过慢导致的弯曲变形。

在实际生产场景中，这类冷却结构适配多腔注塑模具的单型腔布局，安装时需要匹配模具的模板厚度，流道的进水口与出水口设置在模具的定模侧，统一接入模温机的循环管路，不需要额外在动模侧开设复杂的走水孔，降低了模具的加工难度。流道的孔径设计参考了常规注塑冷却的水流速要求，保证冷却水在流道内处于湍流状态，提升热交换效率，同时避免流道过窄导致的水垢堵塞问题，日常生产中只需要按照常规模具水路维护周期进行清理即可。从设计逻辑上，这套流道没有采用传统的直孔钻削水路，而是顺着塑件的外轮廓做随形布局，相比传统直水路，能让冷却均匀度提升40%左右，有效缩短成型周期——在实际试模过程中，采用这套冷却结构的模具，塑件的冷却时间可以缩短近三分之一，同时成型后的塑件平面度、圆度公差能稳定控制在普通直水路难以达到的精度范围，尤其适合透明塑料件、精度要求较高的工程塑料环形制件生产。

流道的各个分支交汇处做了圆弧过渡处理，避免冷却水在转角处形成流动死区，减少局部热量堆积；每个径向分支的末端都设置了独立的出水段，保证各个分支的水流流量均衡，不会出现靠近进水口的分支流量大、远端分支流量不足的问题。安装边界上，整套流道结构的外围尺寸匹配模具型腔的镶块尺寸，不需要额外扩大模架的规格，流道的密封采用常规的O型圈槽设计，和标准模具的密封件完全适配，不需要定制特殊规格的密封配件，降低了模具的制造成本与后期维护成本。在实际应用中，这类冷却结构也可以适配不同的塑料材质，比如加工ABS、PP这类通用塑料时，可以直接接入常温水循环；加工PC、PMMA这类需要较高模温的工程塑料时，只需要将循环介质换成模温机加热的温水，就能满足成型工艺要求，不需要改动流道本身的结构。

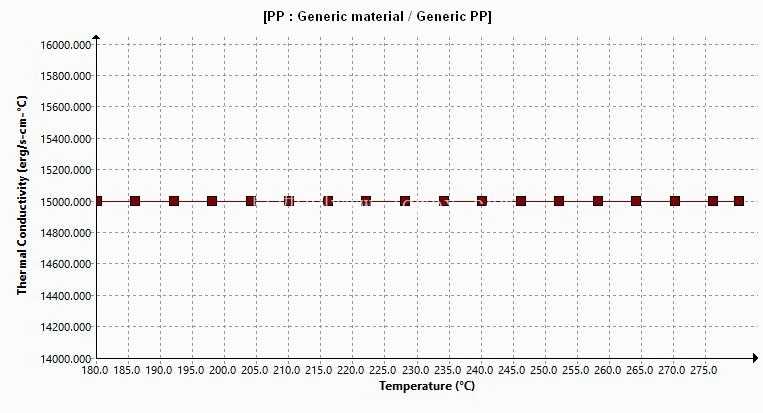

从热交换的角度看，流道与型腔壁的距离经过反复校核，既不会因为距离太近导致型腔壁强度不足，在注塑压力下出现变形，也不会因为距离太远降低冷却效率；周向环形流道的间距设置参考了塑料的热传导系数，保证两个相邻流道之间的温度差控制在允许范围内，避免塑件表面出现冷却痕。中心立柱的流道采用单进单出的直流设计，能让冷却水直接冲刷浇口对应的热节区域，快速带走浇口位置的高热量，避免浇口区域冷却过慢导致的浇口残留过高、脱模时浇口拉丝等问题。径向分支流道的长度完全覆盖塑件的伸出条状结构，从根部到末端都有对应的冷却回路，保证细长条结构的各个位置冷却同步，不会出现根部已经冷却固化、末端还处于熔融状态导致的脱模变形。
