欧米茄130EQ反射式天文观测望远镜结构

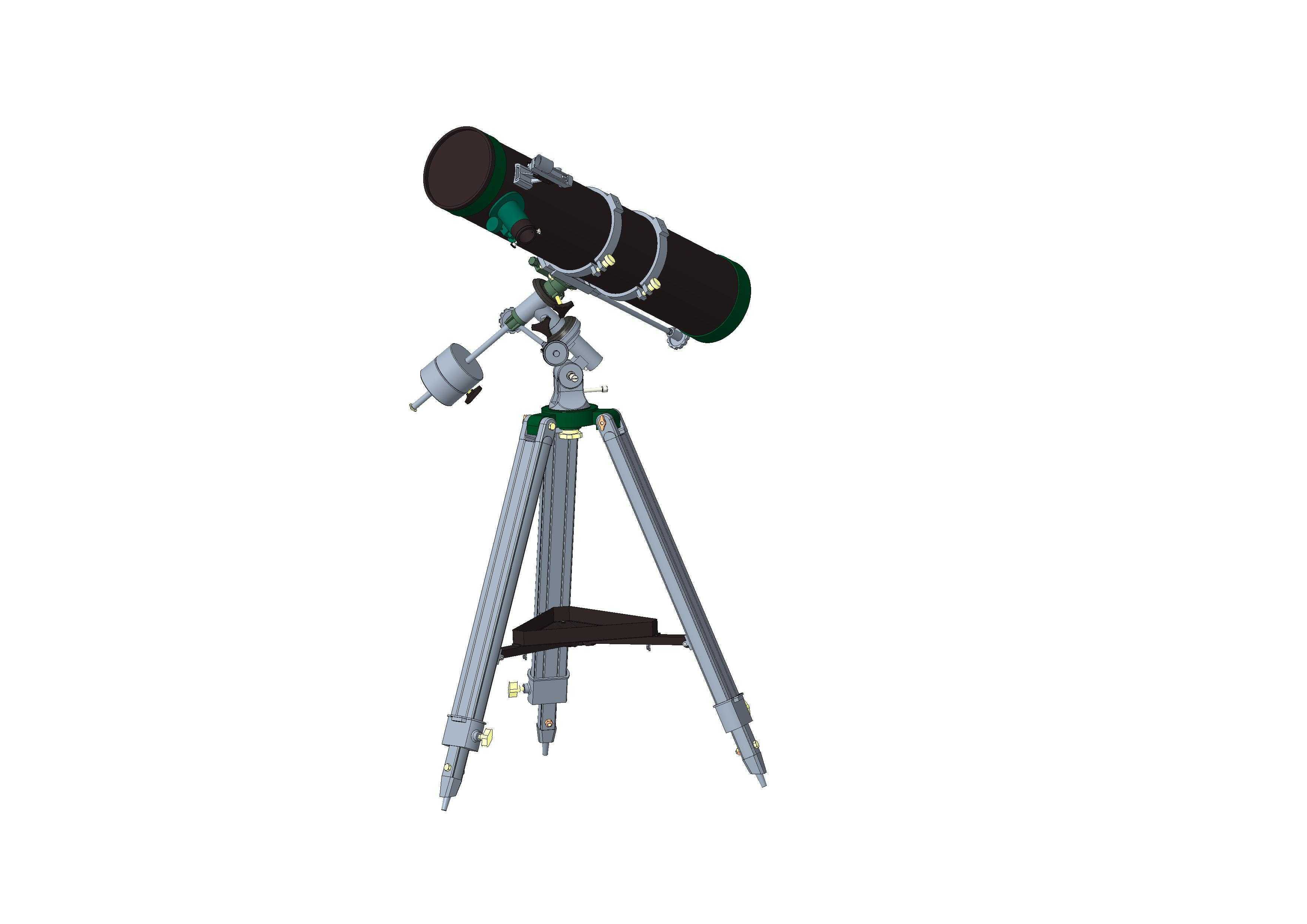

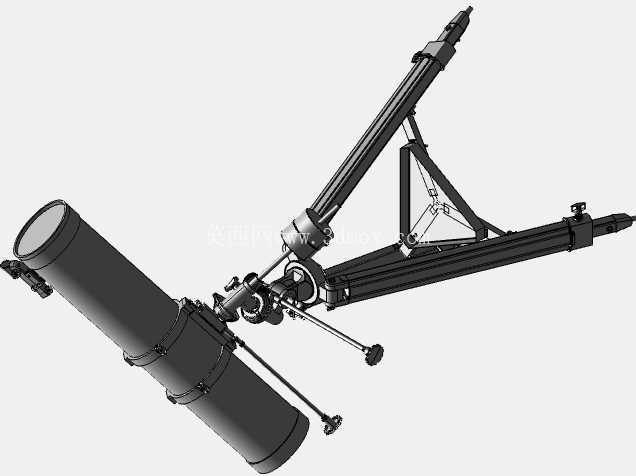

这款反射式天文望远镜的三维结构，核心围绕户外观测场景的使用需求搭建，主镜筒采用130mm口径的反射式光学结构布局，镜身通过多组抱箍与赤道仪基座连接，抱箍的锁紧位置预留了微调余量，可在安装时调整镜筒的平衡重心，避免赤道仪长时间承载偏载出现传动间隙。镜筒尾部设置了调焦座安装位，可适配不同规格的目镜接口，镜身侧面预留了寻星镜安装导轨，红点寻星镜可通过导轨快速装拆，安装基准面与主镜光轴的平行度公差控制在0.1mm以内，保证寻星校准的精度。

支撑结构采用铝合金三脚架形式，三条支腿为可伸缩分段结构，每段支腿的锁紧机构采用偏心凸轮式锁止，展开后支腿的最大跨距可根据观测地面的平整度调整，支腿底部设置了防滑脚垫，在硬质铺装地面或松软泥土地面都能保证支撑稳定性。三脚架顶部的连接托盘既可以放置目镜、滤镜等观测配件，也能起到增强三脚架整体刚性的作用，减少观测时的镜身晃动。赤道仪部分采用EQ级别的传动结构，赤经赤纬轴均设置了微调旋钮与锁紧装置，可实现天体的跟踪观测，重锤杆位置可根据镜筒的重量配置调整重锤位置，保证整个系统的静平衡，降低手动跟踪时的操作阻力。

建模过程中优先还原各部件的装配关系，镜筒与抱箍的配合间隙、赤道仪与三脚架的连接法兰尺寸、支腿伸缩的行程范围都按照实际手工测量的尺寸还原，虽然手工测量存在毫米级的误差，但各部件的安装边界、运动干涉范围都做了校核，比如支腿完全收拢时的最小收纳尺寸、赤道仪俯仰调整时的最大角度范围、调焦座的伸缩行程都在模型中做了准确还原，可直接用于配套运输箱内衬的结构设计。在做内衬设计时，可根据模型的外轮廓提取各部件的定位型腔，镜筒、赤道仪、三脚架支腿、重锤、寻星镜等配件的型腔位置可按照收纳时的摆放顺序排布，保证运输过程中各部件不会出现磕碰，同时充分利用运输箱的内部空间。

从实际使用场景来看，这类望远镜主要用于户外观测、天文科普教学场景，结构设计上需要兼顾便携性与观测稳定性，三脚架的重量、镜筒的拆分方式都直接影响外出携带的便利性，模型中还原的快拆结构位置，可作为后续优化便携性的设计参考，比如抱箍的快拆扳手、三脚架支腿的快速锁紧结构，都可以在现有结构基础上做轻量化改进。赤道仪的传动部分在模型中做了简化处理，但安装接口的尺寸完全匹配实际产品，后续如果要做电动跟踪的改装设计，可直接在现有模型基础上添加电机安装座、传动齿轮等部件，不需要重新测量主体结构的安装尺寸。镜身的遮光罩、调焦轮等细节结构也做了还原，这些部件的外形尺寸直接影响收纳时的空间占用，在设计背包、运输箱等配套配件时，可直接提取这些外凸部件的轮廓尺寸，避免出现内衬型腔尺寸不足导致的装配干涉。
