欧米茄望远镜运输防护泡沫内衬结构

在精密光学设备的转运场景中，运输环节的缓冲防护一直是结构设计需要重点考量的部分，尤其是长焦距折射式望远镜这类带精密光学镜片、长镜筒结构、多零散配套附件的设备，常规的通用包装箱很难做到全部件的贴合固定，运输过程中一旦出现窜动、磕碰，轻则导致光轴偏移需要重新校准，重则直接造成镜片碎裂、镜筒变形，带来不可逆的设备损坏。这款针对欧米茄系列望远镜设计的运输箱内衬，就是为匹配对应规格铝制运输箱开发的定制化缓冲结构，从实际使用需求出发，把防护功能和部件收纳需求做了深度整合。

从结构适配性来看，这款内衬采用PP泡沫块作为加工基材，本身具备适中的压缩回弹性和抗冲击性能，不会像硬质EVA那样在强冲击下出现应力集中硌伤设备表面，也不会像低密度海绵那样长期受压出现塌陷失去固定作用。内衬本体的外形尺寸严格控制在395x595x50毫米，这个尺寸是完全匹配对应铝制运输箱的内部安装边界的，装入箱体后不会出现四周窜动，也不会因为尺寸超差导致箱盖无法正常扣合。内衬上的所有嵌装槽位都是完全对应望远镜的拆分部件轮廓做的仿形设计，拆分后的长镜筒、三脚架支腿、调节旋钮、寻星镜以及各类小配件，都有各自独立的嵌装位置，每个槽位的深度和轮廓弧度都和对应部件的外形完全贴合，部件放入后不会出现横向窜动，同时槽位边缘做了微小的倒角处理，取放部件时不会被泡沫边缘刮蹭到设备的漆面或者光学部件表面。

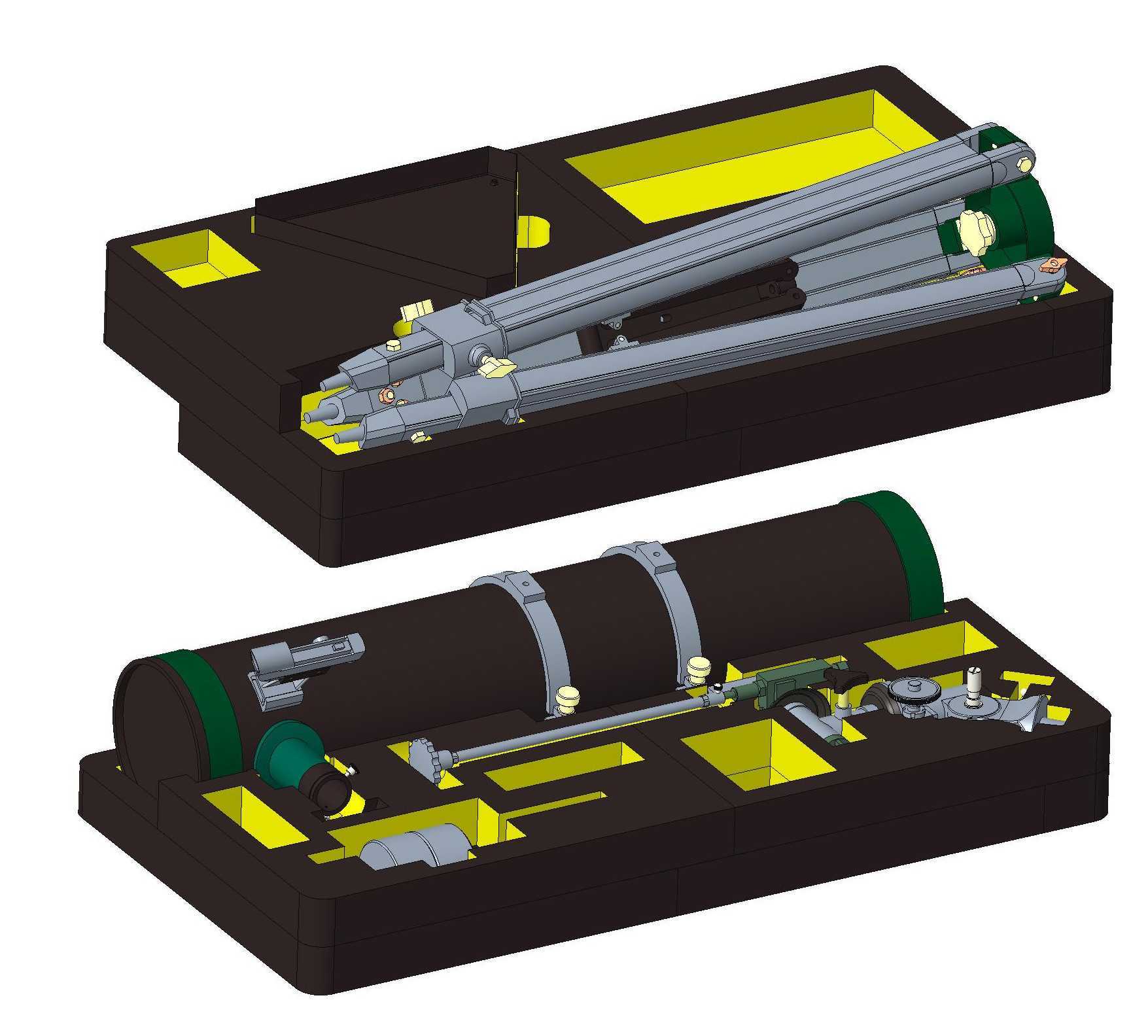

从设计思路上，这款内衬没有采用上下对开的全包裹式结构，而是做了分层嵌装的布局，将长度较长、重量较大的镜筒和三脚架支腿放置在内衬的下层主槽位，这类部件自重较大，放置在下层可以降低整个包装箱的重心，搬运过程中不容易出现倾翻；而体积较小、精度要求更高的寻星镜、调节扳手、目镜等小配件，则布置在内衬上层的独立小槽位中，和长部件之间通过泡沫筋位做物理分隔，避免运输过程中大小部件之间互相碰撞。槽位之间的筋位厚度经过反复校核，既保证了足够的支撑强度，不会在受压后出现筋位断裂导致部件串位，也尽可能多地预留了缓冲空间，当箱体受到外部冲击时，泡沫材料的变形可以吸收大部分冲击能量，不会把冲击力直接传递到内部的望远镜部件上。

在实际应用场景中，这类定制化内衬主要适配外尺寸为900x400x380毫米的铝制运输箱，这类铝箱本身具备较高的结构强度，外部的磕碰、挤压首先由铝箱壳体承担大部分载荷，内部的PP泡沫内衬则负责过滤掉残余的冲击振动，同时实现所有部件的有序收纳，不需要额外使用绑带或者填充物固定，开箱后可以直接按位置取放部件，不会出现配件遗漏的情况。不同于通用缓冲材料需要现场裁剪填充的使用方式，这种预成型的仿形内衬，每次装箱只需要把对应部件放入对应槽位即可，不需要反复调整位置，大幅提升了设备打包、转运的效率，也避免了人工填充缓冲材料时因为填充不到位带来的防护隐患。对于经常需要外场观测的天文爱好者、测绘作业人员来说，这种带定制内衬的运输箱，可以在长途运输、车载转运的过程中给望远镜提供稳定的防护，不需要担心路面颠簸带来的设备移位或者磕碰损伤，同时规整的收纳布局也能快速清点配件，避免外出作业时遗漏关键部件影响使用。

从结构设计的细节来看，这款内衬在镜筒对应的槽位位置，特意针对镜筒上的调节环、紧固件凸起位置做了避让槽设计，不会因为泡沫挤压到调节旋钮导致旋钮移位或者损坏；在镜片对应的位置，槽位的深度略高于镜片的突出高度，即使箱盖受到正面按压，压力也会被周围的泡沫筋位承担，不会直接压到镜片表面。同时PP泡沫材料本身具备耐磨损、不掉屑的特性，长期使用不会因为反复取放部件产生泡沫碎屑掉落在光学镜片表面，减少了镜片清洁的频次，也避免了碎屑刮伤镜片镀膜的风险。整个内衬的结构没有多余的设计，所有的槽位、筋位都是围绕望远镜的实际部件尺寸和防护需求设计，没有冗余的结构，在保证防护性能的前提下，尽可能控制了内衬的自重，不会给整个运输箱增加过多的额外重量。
