搭载水质传感模块的多关节机械臂结构

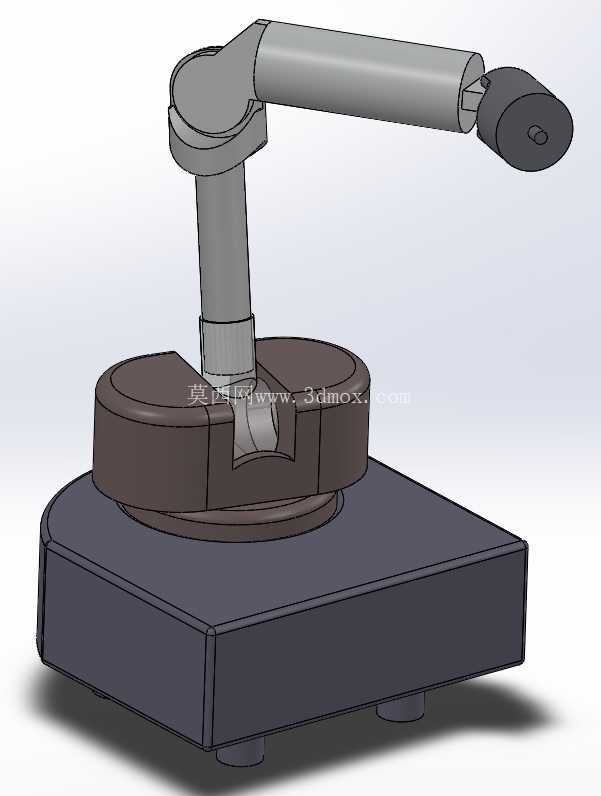

　　这款多关节机械臂的核心应用场景锚定在流域水环境监测领域，区别于常规工业搬运类机械臂，它的末端执行端预留了标准的电子传感器安装位，可直接搭载水质浊度、pH值、重金属离子等检测探头，替代人工完成近岸水域、排污口周边的水样原位采集与数据读取作业。从结构设计逻辑来看，整机采用三段式关节布局，底部为方形固定式安装基座，基座上方集成水平回转支承结构，可实现360度水平方向的角度调整，能覆盖基座周边半径范围内的所有监测点位，无需额外移动整机安装位置。大臂段采用圆柱型刚性臂体设计，与回转底座之间通过俯仰铰接关节连接，可调整大臂的抬升角度，控制末端探头的入水深度，避免探头在非作业状态下长期浸泡在水体中出现腐蚀老化问题。

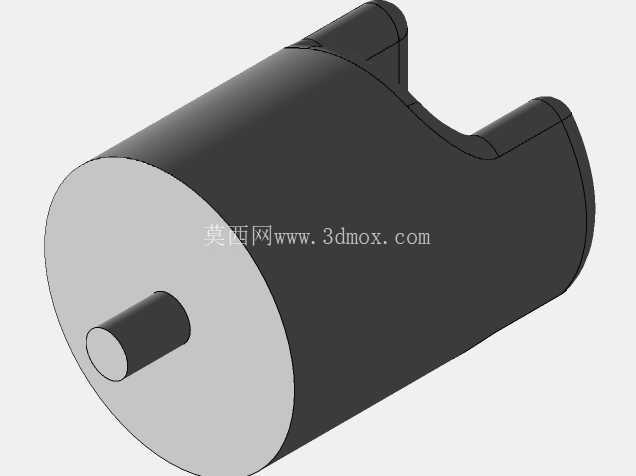

　　小臂段与大臂末端同样采用铰接结构，可独立调整俯仰角度，配合大臂的姿态调整，能让末端探头始终保持垂直入水的姿态，保证传感器检测面与水体充分接触，减少水流冲击对检测数据稳定性的干扰。末端的探头安装座采用圆盘式快拆结构，可根据不同的监测需求快速更换不同类型的检测传感器，无需对臂体结构进行额外改造，适配多参数同步监测的作业需求。从安装边界来看，底部方形基座的安装孔位按照常规户外监测站的固定支架标准设计，可直接固定在水泥监测台、浮动监测平台或者岸边的固定支架上，基座整体做了密封防水处理，可适应户外高湿度、偶尔溅水的使用环境，臂体的所有铰接关节处都设置了密封圈，避免水汽、沙尘进入关节内部造成转动卡滞。

　　在实际作业过程中，该机械臂可按照预设的程序定时完成抬升、回转、下放的动作流程，将探头送入指定深度的水体中，待传感器完成数据采集后，自动抬升臂体将探头收回至水面以上，等待下一次检测周期，整个过程无需人工现场操作，可实现24小时连续在线监测。结构设计上充分考虑了户外使用的抗风阻需求，臂体采用中空结构设计，既可以减轻整体自重，降低关节驱动的负载，也可以将传感器的信号线缆从臂体内部穿过，避免线缆外露被水流拉扯或者被户外紫外线照射老化，所有线缆的进出口都做了防水密封处理，保证信号传输的稳定性。关节的转动阻尼经过专门调校，既可以保证臂体姿态调整的顺畅性，也能在探头入水受到水流冲击时保持姿态稳定，不会出现臂体晃动导致检测数据偏差的问题。

　　相较于固定安装的水质监测探头，这款机械臂结构可以灵活调整检测点位和深度，既能完成表层水体的检测，也能通过调整臂体姿态完成不同深度水层的分层检测，获取更全面的流域水质数据，同时在遇到汛期水位上涨或者水面漂浮杂物冲击时，可快速将臂体抬升至安全高度，避免设备被水流或者杂物撞损。
