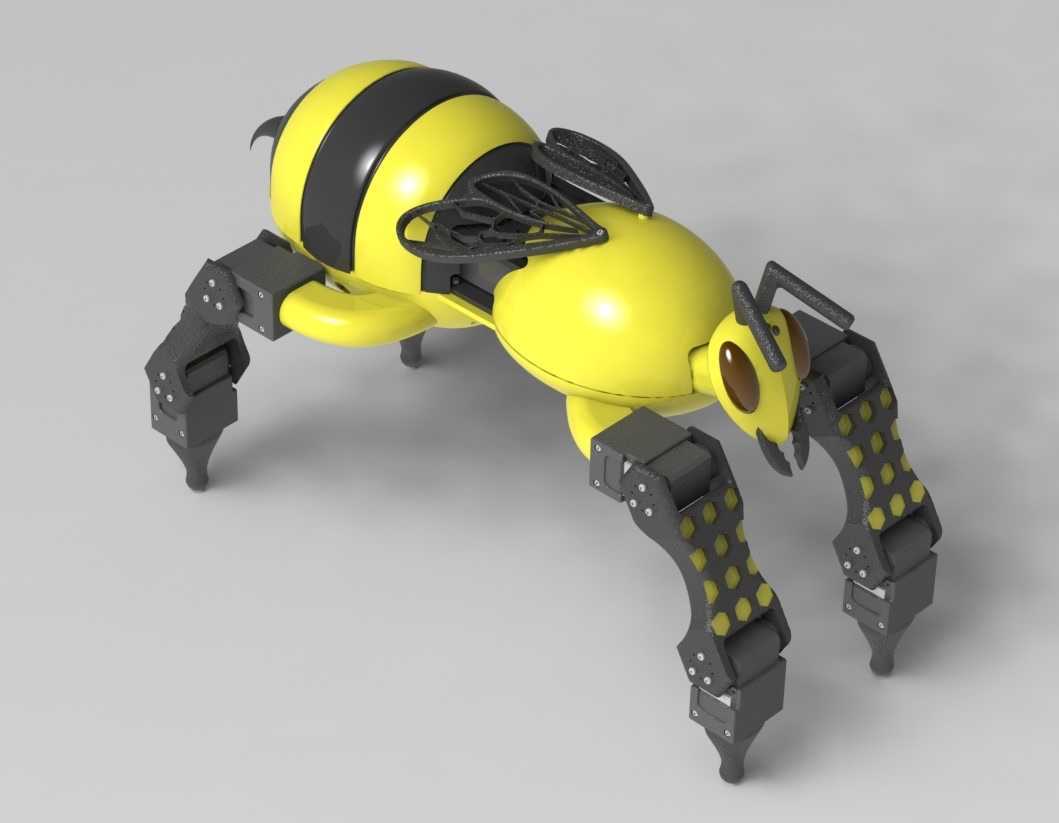

这款仿生步行机器人的结构设计,核心参考了蜜蜂的躯体形态与多足运动逻辑,区别于常规轮式、履带式移动载体,足式结构的核心优势在于对非结构化地形的适配能力,可在存在零散障碍物、小幅高度差的平整硬质地面完成稳定移动,适配教学演示、仿生机械结构验证、小型创意展陈等场景的使用需求。
躯体部分采用分段式腔体设计,头部预留了视觉传感模块的安装位,可根据实际使用需求加装微型摄像头、红外避障模块,腔体内部做了分层筋位结构,上层用于固定主控电路板与接线端子排,下层预留了电池仓的安装空间,腔体壁厚控制在1.8mm,既保证了PLA或树脂打印加工时的结构强度,也能将整体自重控制在合理区间,避免腿部舵机负载超出额定扭矩范围。胸段作为四条步行腿的安装基座,每个腿的连接位置都设计了嵌入式舵机安装槽,槽位周边做了3mm厚的加强筋,抵消腿部摆动时产生的交变应力,避免长期运行后安装位出现开裂变形。腹段采用两段式铰接结构,可通过额外加装的微型舵机实现小幅上下摆动,还原蜜蜂腹部的姿态调整动作,同时腹段内部预留了拓展空间,可加装小型蜂鸣器、氛围灯等拓展功能模块。
腿部结构采用三段式关节设计,根关节直接与胸段舵机输出轴连接,负责腿部的前后摆动动作,摆动角度范围设定为前后各45度,保证迈步时的步幅足够同时不会出现运动干涉;中间关节与根关节通过舵机摇臂连接,负责腿部的抬升动作,抬升高度最大可达到35mm,可轻松越过直径20mm以内的地面零散障碍物;足端采用圆弧过渡的锥形设计,接触地面的位置做了10mm直径的平底接触面,增大与地面的接触面积,降低硬质光滑地面上的打滑概率,足端与小腿段采用快拆式卡扣连接,可根据不同使用场景更换橡胶防滑垫、尖足等不同形式的足端配件。所有关节的舵机走线都设计了内嵌式走线槽,线路从腿部腔体内部穿过,避免运动过程中线路与外部结构产生剐蹭磨损,降低线路故障的概率。
驱动部分采用LX16A串行总线舵机,单腿配置3个舵机,四条腿共12个驱动关节,总线舵机的优势在于仅需两根信号线即可完成所有舵机的位置控制与状态回传,大幅减少了内部接线的复杂度,同时舵机自带的位置反馈功能可实时读取关节角度,方便调试步态参数时做闭环校准。步态逻辑上可实现对角小跑、三足稳定支撑慢行两种基础步态,慢行状态下始终保持三条腿与地面接触,重心投影始终落在支撑三角形范围内,移动稳定性更强,适合搭载小型负载完成演示动作;对角小跑状态下对角位置的两条腿同步迈步,移动速度更快,适合平整地面的快速移动演示。
安装边界方面,机器人整体站立状态下的长度为210mm,宽度为180mm,高度为120mm,所有关节运动到极限位置时的最大外轮廓宽度不超过220mm,在配套的小型测试场地内运行时不会超出场地边界。舵机安装位的孔位完全匹配LX16A舵机的标准安装尺寸,更换同规格舵机时无需对结构件做二次打磨修改;主控板安装位预留了M3螺丝孔,孔位间距兼容常用的树莓派Zero、Arduino Nano等开源主控板的安装尺寸,方便使用者根据自身的技术栈选择对应的控制方案。电池仓的内部尺寸为60mm*35mm*15mm,可容纳常规的2S锂电池,续航时间可满足1小时以上的连续步行演示需求。
结构设计过程中,所有转动关节的位置都预留了0.2mm的装配间隙,避免3D打印过程中出现的层纹、尺寸误差导致关节卡滞,同时关节位置都设计了可拆卸的轴套,长期运行磨损后仅需更换轴套即可,无需更换整个结构件,降低后期维护成本。躯体外壳的分件设计充分考虑了3D打印的工艺特性,所有零件均无大角度悬空结构,打印时无需添加大量支撑,减少后期支撑去除的工作量,同时保证零件表面的光洁度。
