十字槽盘头紧固螺钉结构设计

在各类机电产品装配、五金结构连接场景中，盘头十字槽螺钉是应用覆盖范围极广的一类通用紧固件，小到消费电子外壳固定、渔具卷轴组件装配，大到通用设备壳体拼接、工装夹具非承力部位锁紧，都能见到这类零件的身影。不同于沉头螺钉需要预先加工适配的沉孔来保证安装后表面齐平，盘头螺钉的头部为圆弧凸起结构，安装时仅需在被连接件上加工穿过螺杆的光孔即可，无需额外锪孔工序，对加工精度的容错率更高，尤其适合薄板类零件、非金属材质零件的连接场景，不会因为沉孔深度偏差导致螺钉头部凸起或者锁紧不到位的问题。

从结构设计逻辑来看，这类螺钉的核心功能是通过螺纹副的咬合实现两个或多个零件的可拆卸紧固，头部的十字槽设计是为了匹配十字型螺丝刀或者电动批头施加扭矩，相比一字槽结构，十字槽的对中性更好，施力过程中批头不容易滑脱，能够传递的扭矩更大，也能减少拧紧过程中槽口滑牙的概率，适合量产装配线上的电动工具快速锁紧作业。盘头的头部直径比同规格的沉头螺钉头部承压面积更大，锁紧时能够在被连接件表面形成更大的压紧接触面，降低接触面的压应力，避免在铝件、塑料件等较软材质的零件表面压出凹痕，影响连接可靠性和外观完整性。

建模过程中需要重点把控几个核心尺寸边界：首先是螺杆部分的公称直径与螺距需要匹配对应标准的螺纹参数，螺纹收尾的退刀结构要符合常规加工工艺的要求，避免出现无退刀槽的全螺纹直抵头部的结构，导致实际生产中螺纹加工无法实现，或者装配时螺杆无法完全拧入螺纹孔。其次是头部的球面轮廓与螺杆的同轴度需要严格控制，若同轴度偏差过大，拧紧过程中会出现头部偏摆，导致压紧力分布不均，连接后容易出现松动。十字槽的深度、槽型角度也需要和对应规格的批头参数匹配，槽深过浅会导致批头插入量不足，拧紧时容易滑牙，槽深过深则会降低头部的结构强度，施加过大扭矩时容易出现头部开裂的问题。

在实际选型应用中，这类螺钉的长度规格需要根据被连接件的总厚度来确定，一般要求拧入内螺纹件的深度达到公称直径的1.5到2倍，才能保证足够的连接强度，避免螺纹咬合不足导致滑牙失效。如果是用于穿过光孔连接两个零件，光孔的直径一般要比螺杆公称直径大0.1到0.2mm，既保证螺杆能够顺利穿过，又不会因为间隙过大导致连接后零件出现错位。针对不同的使用环境，还可以选择不同表面处理的螺钉，比如普通室内环境使用镀锌钝化处理的螺钉即可满足防锈需求，户外或者潮湿环境则需要选择不锈钢材质或者镀镍、达克罗表面处理的产品，提升耐腐蚀性能。

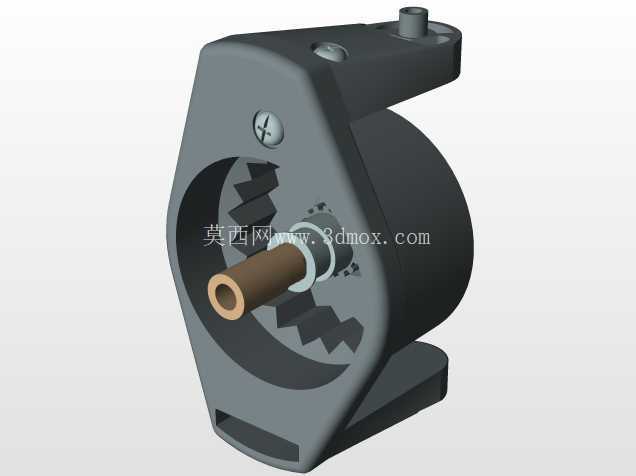

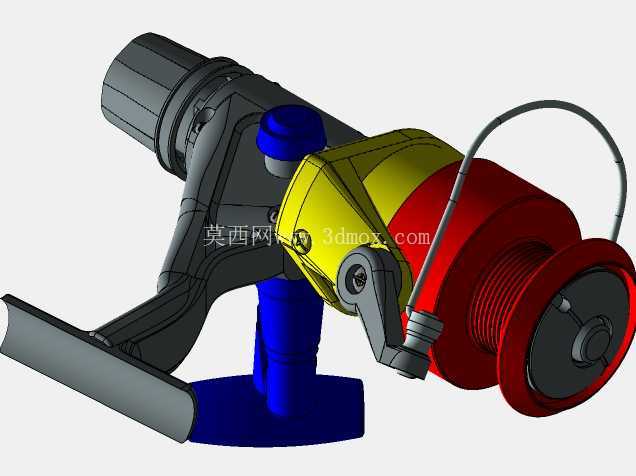

在渔具类产品比如渔线轮的结构装配中，这类小规格盘头十字螺钉主要用于固定侧盖、内部传动组件的定位挡板，因为渔线轮内部空间紧凑，螺钉规格普遍偏小，头部的圆弧结构不会突出壳体表面刮伤钓线，同时十字槽的结构方便用户自行拆卸保养，不需要特殊工具就能完成拆装维护。在消费电子、小型家电产品中，这类螺钉同样是主力紧固件，配合防松垫圈或者点胶工艺，能够满足产品日常使用中的防松需求，同时盘头的圆润外观也不会破坏产品的整体外观质感。建模时还原这类标准件的结构细节，能够在整机装配仿真中提前验证螺钉的安装空间是否充足，检查装配后是否存在和周边运动部件的干涉问题，避免实际生产组装时出现螺钉长度过长顶到内部零件、或者头部和周边结构干涉无法拧紧的问题，减少后续改模的成本。
