便携手机运动相机旅行挂载支架结构

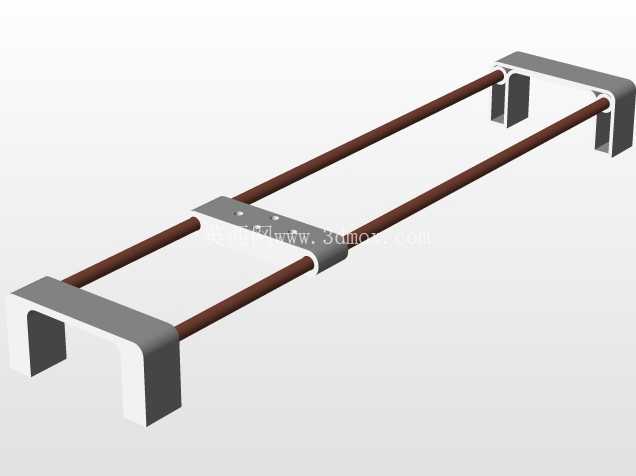

　　这款挂载支架的设计初衷，是解决户外出行过程中手机、运动相机这类小型数码拍摄设备的随身固定痛点，很多徒步、城市漫游、骑行旅行的场景里，用户既需要随时取出设备拍摄记录，又不想一直手持设备增加负重，常规的腕带、颈挂要么承重不足容易晃动，要么佩戴时异物感强，长时间使用会产生明显的勒压不适感，这款双杆跨置式的挂载结构，正是针对这类使用场景做的结构优化。整体结构采用两端C型卡扣作为固定基座，搭配两根平行的高强度轻质杆身作为承载主体，中部设置可滑动的设备锁紧滑座，总长度控制在30厘米，这个尺寸是经过多轮场景验证的：既可以跨置在双肩包肩带、腰带、旅行背包的外挂织带上，也可以临时固定在旅行箱拉杆、自行车车把这类直径适配的杆状结构上，安装边界覆盖了旅行场景中绝大多数可借力的随身结构，不需要额外搭配复杂的绑带或者转接配件。

　　两端的C型卡扣做了内侧圆弧过渡处理，卡扣的开口尺寸适配常规宽度的织带与小直径圆管，卡扣边缘做了加厚的圆角处理，避免安装后刮蹭衣物或者背包面料，卡扣与杆身的连接位置做了过盈配合的嵌装结构，不需要额外的紧固件就可以保证杆身与卡扣的连接强度，同时也支持用户根据实际使用的挂载位置宽度，小幅调整两根杆身的平行间距，适配不同宽度的挂载基底。中部的滑座采用分体式锁紧结构，滑座与两根杆身之间是间隙配合，可以沿着杆身轴向滑动调整位置，滑座上预留了标准的设备安装孔位，可以直接连接运动相机的快装底座，也可以通过转接夹固定手机，滑座侧面设置了锁紧顶丝，调整到合适位置后拧紧顶丝就可以固定滑座位置，避免行走过程中滑座滑动导致设备移位。

　　杆身选用轻质高强度的非金属材质，在保证整体结构刚性的前提下尽可能降低自重，避免挂载后给用户增加额外的负重负担，杆身表面做了哑光防滑处理，即使在雨天或者手部潮湿的情况下调整位置，也不会出现打滑的问题。从结构设计的角度看，这款挂载支架没有采用复杂的多连杆可调结构，所有部件都是规则的易加工形态，不管是采用3D打印小批量制作，还是开模注塑量产，都可以很好的控制加工成本，同时结构的可靠性更高，没有过多的活动铰接点，也就减少了户外使用过程中结构松动、部件脱落的风险。实际使用过程中，用户只需要将两端的C型卡扣卡在选定的挂载基底上，调整中部滑座到视线方便操作的位置，锁紧后就可以将拍摄设备固定在滑座上，既可以实现第一视角的随走随拍，也可以将设备调整到合适角度进行延时拍摄，不需要额外携带三脚架这类大型支撑配件。滑座的安装面做了微小的角度倾斜设计，固定设备后镜头自然朝向用户前方的拍摄视角，不需要额外调整角度就可以获得合适的拍摄视野，避免了常规平置支架需要手动调整拍摄角度的繁琐操作。

　　考虑到旅行场景中可能遇到的颠簸、晃动情况，整个结构的重心都贴近挂载基底，不会出现重心外倾导致的挂载结构翻转问题，两端卡扣的卡接深度经过计算，即使挂载总重量不超过300克的手机或者运动相机，在常规的行走、小跑状态下，卡扣也不会从挂载基底上松脱。整个结构没有突出的尖锐棱角，所有外露的边角都做了R2以上的圆角处理，日常使用过程中不会勾挂衣物或者背包的网兜面料，也不会在磕碰时对用户或者设备造成损伤。从建模的角度看，整个结构的装配关系简单，所有配合面的公差都控制在常规加工可实现的范围内，杆身与卡扣的配合公差选用H7/p6的过盈配合，滑座与杆身的配合选用H8/f7的间隙配合，既保证滑动的顺畅度，又不会出现过大的旷量导致设备晃动。
