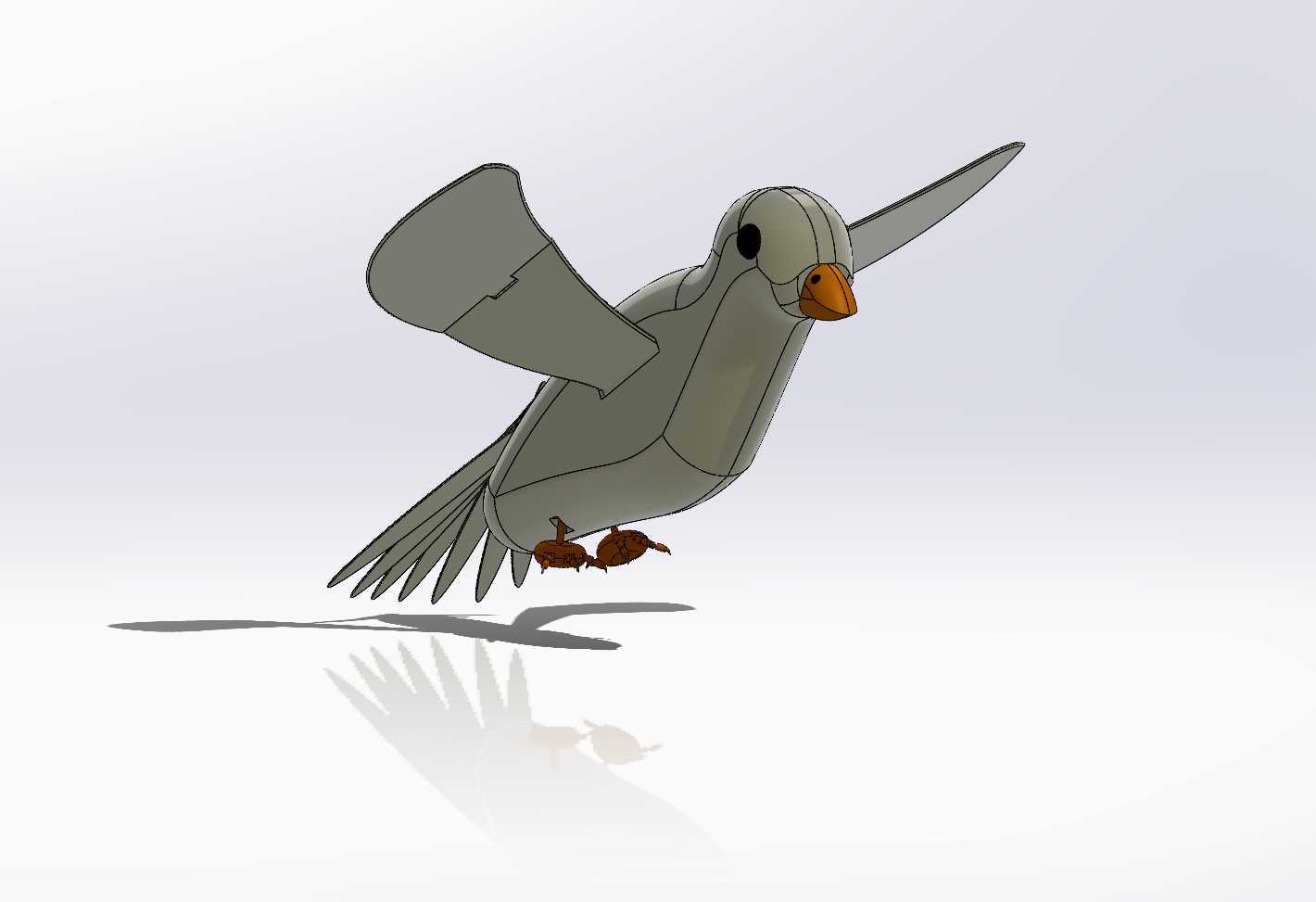

仿生飞鸽帕哈罗机械结构三维造型

这款仿生飞鸽造型的三维结构，核心围绕扑翼类仿生飞行器的结构验证需求搭建，在民用低空仿生探测、校园科创教学演示、文创展陈互动装置领域都有明确的落地适配空间。从实际用途来看，该结构既可以作为微型扑翼飞行器的外形验证载体，匹配小型飞控模块、动力模块的安装空间校核，也可单独作为文创IP衍生的实体摆件结构原型，适配3D打印小批量制作的工艺要求。

设计思路上没有走常规工业飞行器的硬朗线条路线，而是完全参照真实家鸽的躯体比例做曲面重构：头部做了圆润的弧面过渡，预留了微型视觉传感器的安装位，喙部采用分件式结构设计，既可以做一体化打印也可以拆分做异色装配；躯体部分做了等厚的壳体抽壳处理，内部空腔按照常规微型扑翼动力组的尺寸预留了28mm宽度、42mm长度的安装空间，壳体壁厚控制在1.2mm，刚好匹配光敏树脂打印的最小强度要求，同时不会额外增加飞行负载。

翼面结构是整个设计的核心部分，没有采用整块平面翼的简化方案，而是参照真实鸽翼的羽毛分层逻辑，将主翼拆分为三段铰接结构：翼根处预留了与曲柄摇臂机构连接的安装孔位，孔径2mm，匹配常规微型碳素钢转轴的装配公差；翼中段做了15度的预设上反角，能够在扑动过程中自然形成升力面的弧度，不需要额外粘贴翼膜就能获得基础的气动外形；翼尖部分做了柔性化的结构预留，边缘厚度缩减到0.5mm，打印完成后可自然形成形变空间，模拟真实翼尖的减阻效果。尾翼部分采用六片分体式羽片结构，每片羽片根部都预留了0.8mm的铰接轴位，可独立调整偏转角度，既可以作为飞行状态下的航向调节面，也可以在静态展陈时调整不同姿态提升还原度。

足部结构做了轻量化的简化处理，没有复刻复杂的肌肉纹理，而是保留了三前一后的爪部结构，每个爪指都做了1mm的圆角过渡，既可以在静态放置时形成稳定的三点支撑，也预留了微型起落架的安装接口，匹配小型飞行器的起降需求。整个模型的外形尺寸控制在翼展180mm、体长120mm、整体高度75mm的范围内，安装边界上没有突出的尖锐结构，所有外露棱边都做了R0.3的圆角处理，既避免了3D打印过程中的支撑残留问题，也能在装配调试过程中减少对操作人员的划伤风险。

从结构适配性来看，整个躯体的分件逻辑完全按照FDM与光固化3D打印的工艺要求设计，所有装配面都预留了0.1mm的装配公差，不需要二次打磨就能完成拼接；翼面与躯体的连接位采用快拆式卡槽设计，不需要额外螺丝固定就能完成翼面的更换，方便在测试不同翼型升力特性时快速替换部件。曲面构建过程中全部采用G2连续的曲面过渡，没有出现碎面、尖角的几何错误，导入各类动力学仿真软件时可以直接生成网格，不需要额外的几何修复步骤，能够直接用于扑翼气动特性的仿真验证工作。
