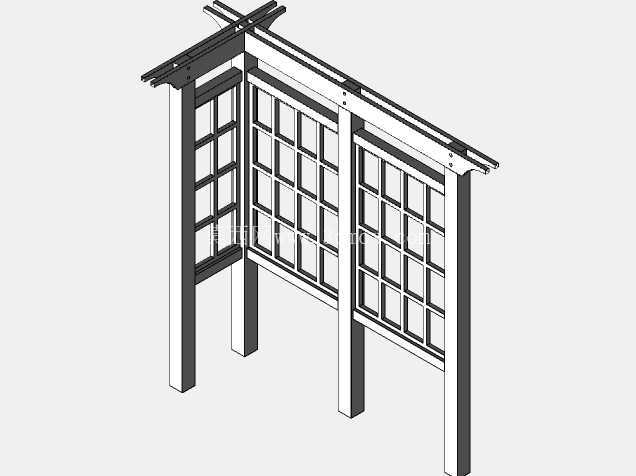

L形户外木质格栅凉亭亭架结构设计

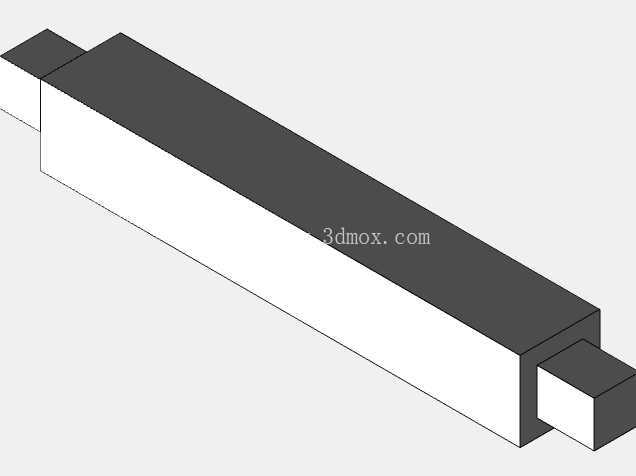

　　这款L形户外凉亭亭架，主要面向庭院景观、公共休闲区、民宿户外空间等场景使用，作为半围合式的户外遮蔽构筑物，既可以为停留的人群提供遮阳挡雨的顶部支撑基础，也能通过格栅立面形成半通透的空间分隔，避免完全封闭带来的压抑感，同时兼顾视线通透与一定的挡风效果。从结构设计逻辑来看，整体采用对称式立柱承载体系，三根等截面矩形实木立柱作为主要竖向承重构件，立柱底部直接落地固定，需要匹配对应场地的硬化基础做预埋或者膨胀螺栓固定，安装时需要保证三根立柱的垂直度偏差控制在1/1000以内，避免上部梁架安装后出现应力集中导致的结构变形。

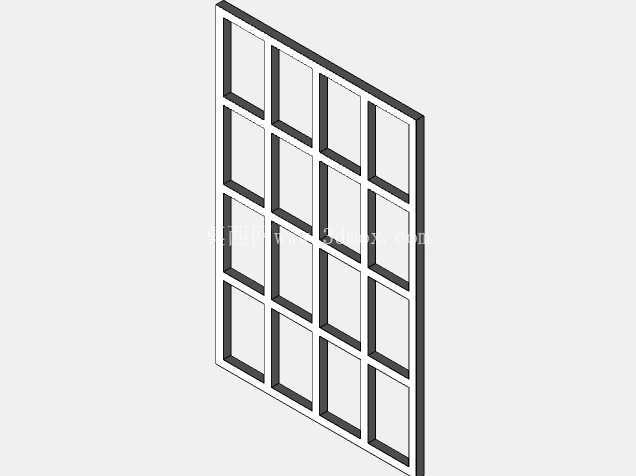

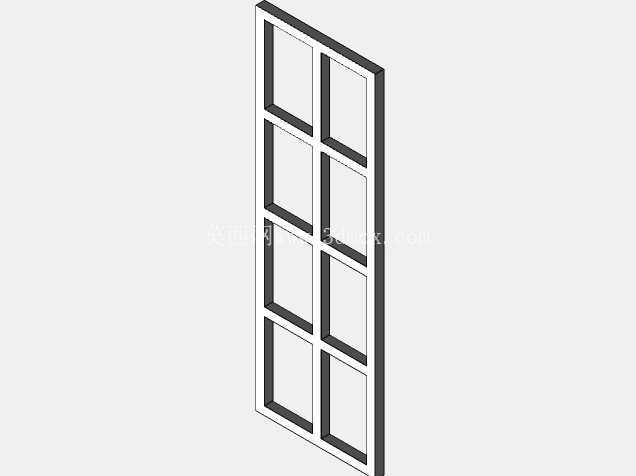

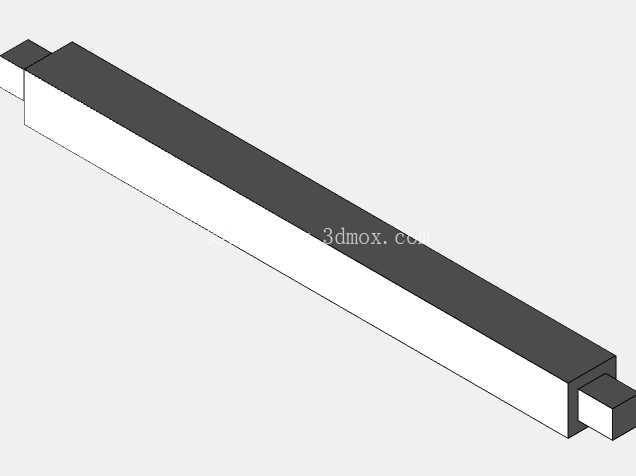

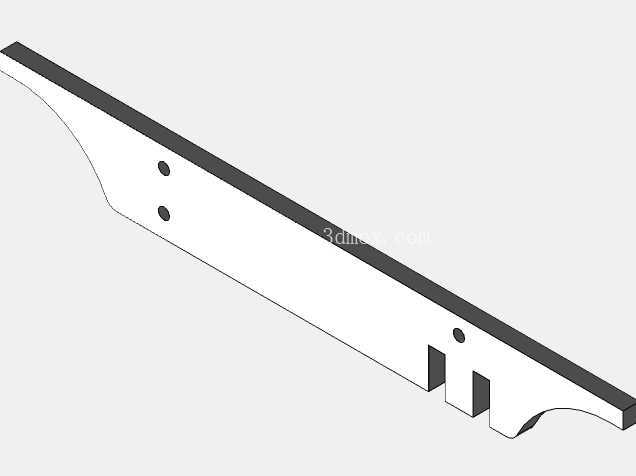

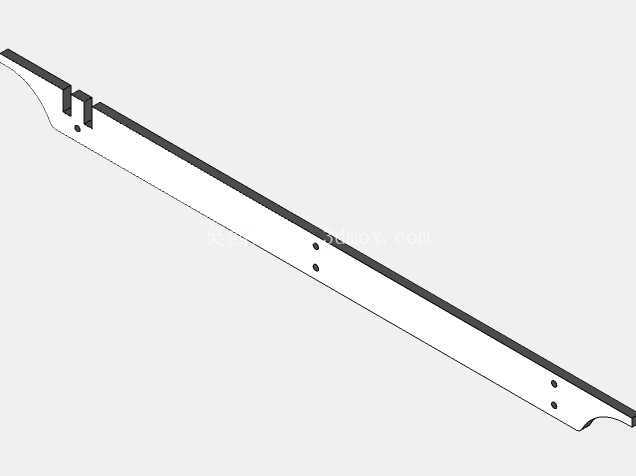

　　上部的顶梁采用纵横搭接的构造，横向主梁搭设在立柱顶端，通过榫卯结构加隐形五金件做双重固定，纵向次梁垂直铺设在主梁上方，形成顶部的檩条支撑层，后续可以在上方铺设防腐木面板或者防水遮阳板材，满足不同场景的遮蔽需求。立面的格栅部分采用等距分格的细木框拼接结构，每一块格栅单元都由外框和内部等距排列的竖向、横向小木楞组成，分格尺寸统一，既保证了木构件的加工标准化，降低现场裁切的工作量，也让整体立面呈现出规整的秩序感，格栅单元通过侧边的卡槽固定在相邻立柱之间，不需要额外外露固定件，保证外观的整洁度。

　　从安装边界来看，整体L形的两个翼段长度相等，适合布置在庭院的转角位置，充分利用边角闲置空间，整体外轮廓的转角处做了齐平处理，不会出现突出的构件磕碰过往行人，立柱的截面尺寸经过承重验算，能够承载顶部覆盖材料的自重以及常规地区的风雪荷载，在南方多雨区域使用时，还可以在立柱底部做垫高防腐处理，避免木构件长期接触地面积水出现腐烂。设计过程中特意规避了复杂的异形构件，所有木构件都采用直线型截面，加工时只需要常规的推台锯、开榫机就可以完成全部构件的预制，不需要定制特殊刀具，适合小批量加工或者现场木作施工，格栅的木楞间距经过反复调整，既不会因为间距过大失去遮挡效果，也不会因为间距过小导致通风不畅，在夏季能够引导气流穿过格栅间隙，提升亭下空间的通风舒适度，同时过滤部分直射阳光，在地面形成规律的光影效果。

　　顶部的梁架伸出立柱外侧一定宽度，形成挑檐结构，能够避免雨水直接顺着立面格栅流下，延长木构件的使用寿命，挑檐的外端做了轻微的倒角处理，去除尖锐棱角，提升使用安全性。整体结构没有多余的装饰构件，所有构件都同时承担结构功能与外观表现作用，木构件之间的连接节点都隐藏在构件搭接位置，外观上看不到明装的螺丝或者连接件，保持木质构筑物的自然质感，安装时可以按照立柱定位、主梁架设、次梁铺设、格栅单元嵌装的顺序施工，不需要大型吊装设备，两到三名木工师傅就可以完成整体组装，适合在交通不便的郊野民宿、山地景区等场景落地使用。
