木质基座圆柱凸台定位工装结构设计

在小批量非标零件加工、3D打印原型件后处理以及教学实训类装夹场景中，这类带圆柱凸台的木质基座定位结构有着非常高的实用价值。不同于量产线的专用液压工装，这类结构主打低成本快速适配，不需要复杂的预埋件或者快换接口，依靠木质基座本身的易加工特性，就能在短时间内完成适配不同零件的定位面加工，适配多品种小批量的柔性加工需求。

从实际使用场景来看，这类结构常被用在CNC三轴机床的辅助装夹环节，也可作为桌面级FDM3D打印机的工件定位基准座。当加工小型异形非金属零件、或者需要对软质材料工件进行二次修边时，金属工装容易夹伤工件表面，木质基座的硬度介于硬塑料和软铝之间，既能提供足够的支撑刚性，又不会在工件表面留下压痕，圆柱凸台则作为定位基准，插入工件的预制定位孔中，限制工件在XY平面的平移和转动自由度，基座底部的开槽则是为了避让机床工作台的T型槽螺栓，或者适配3D打印机平台的定位卡扣，保证基座本身和设备工作台的连接精度。

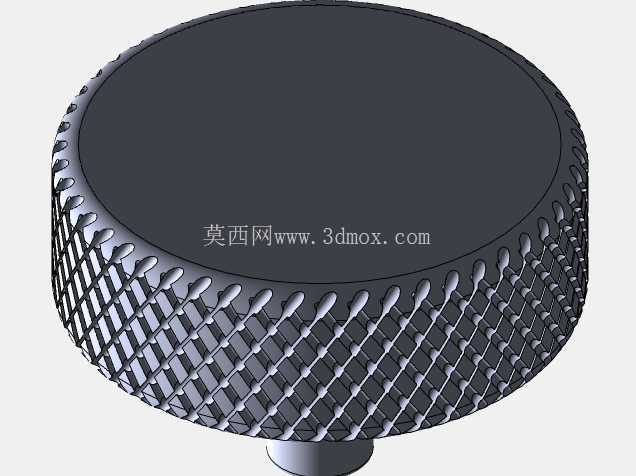

设计这类结构时，首先要考虑的是圆柱凸台和基座的连接强度，不能采用简单的胶粘方式，要在木质基座上加工出和凸台过盈配合的沉孔，将凸台压入沉孔后再用横向销钉贯穿固定，避免加工过程中凸台受切削力偏移。其次是基座的平面度要求，和设备工作台接触的底面需要经过平刨或者铣削加工，平面度控制在0.1mm以内，否则安装后会出现倾斜，导致工件定位基准偏移。圆柱凸台的外径公差需要根据定位需求调整，如果是作为粗定位使用，公差可以放宽到h9，如果是精定位场景，则需要做到h7，和工件定位孔的间隙控制在0.02mm以内，保证重复定位精度。

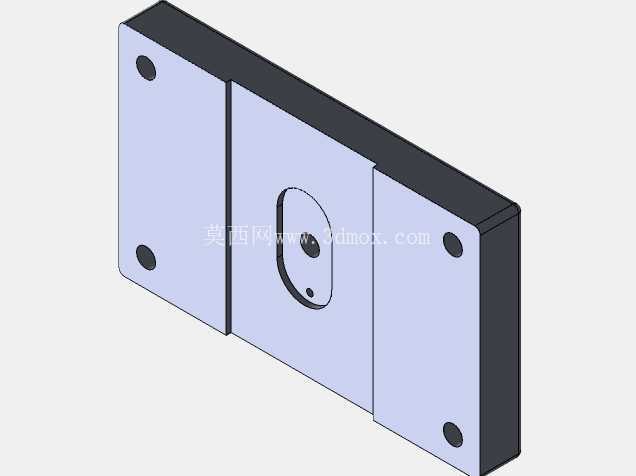

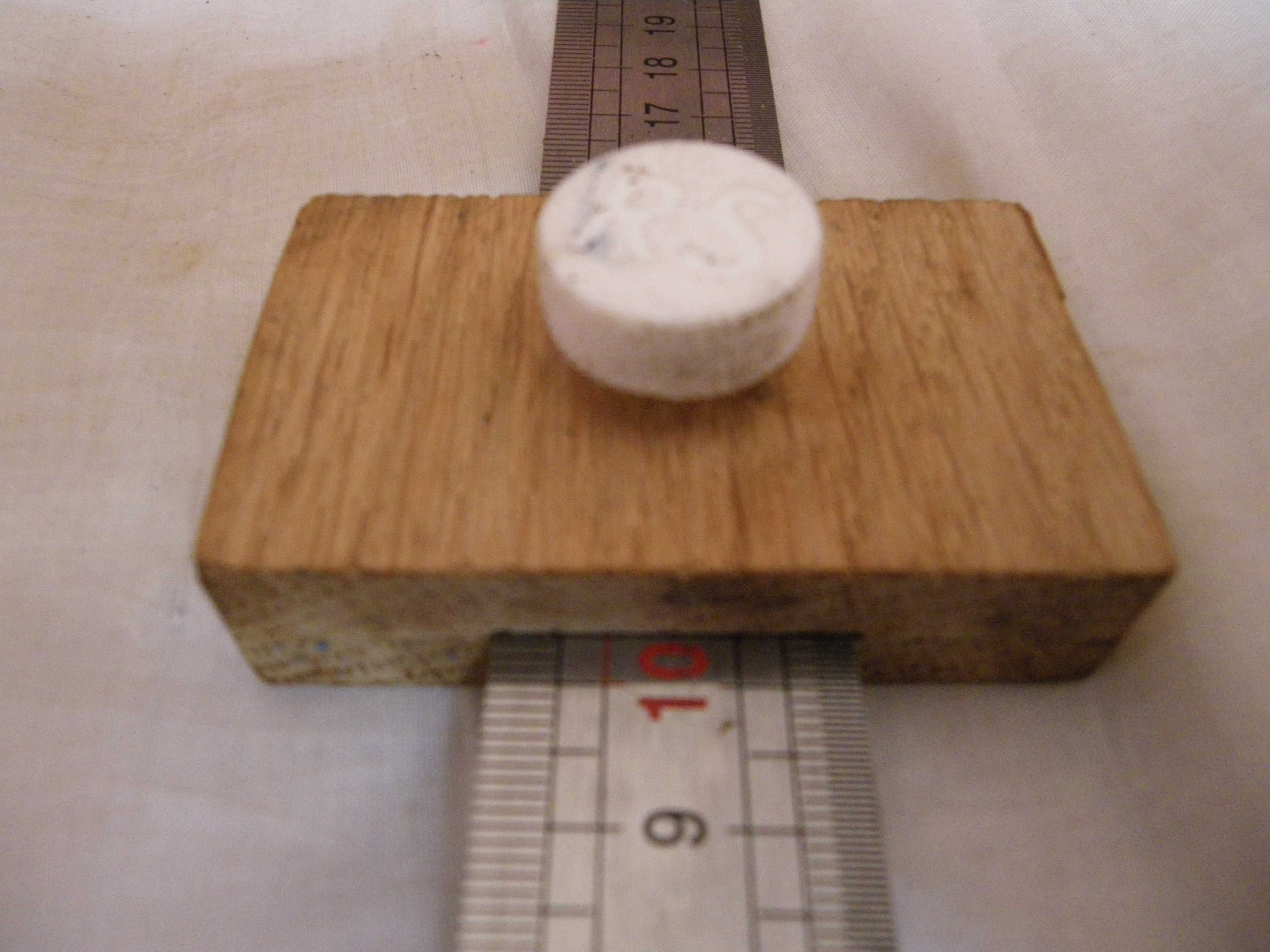

尺寸设计上，这类基座的长宽尺寸通常控制在100mm以内，厚度不小于20mm，避免装夹时受力变形，图中结构的基座长度约80mm，宽度约50mm，厚度约25mm，适配小型零件的装夹需求。圆柱凸台的突出高度不超过15mm，直径根据工件定位孔确定，通常在10mm到30mm之间，凸台顶端需要做C1的倒角，方便工件快速套入定位。基座底部的开槽宽度要比工作台T型槽的螺栓直径大2mm，开槽深度不小于10mm，保证螺栓能够完全沉入槽内，不会出现基座底面和工作台之间有间隙的情况。

实际加工这类结构时，木质基座优先选用硬木材质，比如榉木、橡木，避免使用松木这类软质木材，防止长期使用后出现磨损导致定位精度下降。圆柱凸台如果是金属材质，优先选用45号钢做表面发黑处理，如果是和工件同材质的非金属材质，则可以选用POM或者尼龙，减少和工件定位孔的磨损。安装时需要先将基座固定在工作台上，打表校验圆柱凸台的径向跳动，保证跳动量不超过0.03mm，再进行工件装夹，每次更换工件前要清理凸台表面的切屑和灰尘，避免切屑垫在定位面之间导致定位误差。

这类结构的优势在于制作成本极低，加工周期短，不需要复杂的热处理或者表面处理工序，普通的机加工车间甚至木工车间都能完成制作，对于研发阶段的原型件加工、学生实训课程的装夹作业、以及小型手工作坊的小批量零件生产来说，能够大幅降低工装成本，同时缩短工装准备周期。不同于标准化的平口钳或者卡盘，这类定制化的定位工装可以根据工件的外形做针对性的避让设计，比如在基座上加工出和工件外形匹配的仿形槽，进一步提升装夹稳定性，减少加工过程中的振动，提升工件表面加工质量。在3D打印场景中，这类木质定位座还可以作为打印平台的可更换基板，打印完成后直接将基板取下，不需要撬动打印件，避免打印件变形或者平台表面损坏。
