通讯设备用屏蔽隔离池塘式安装基座结构

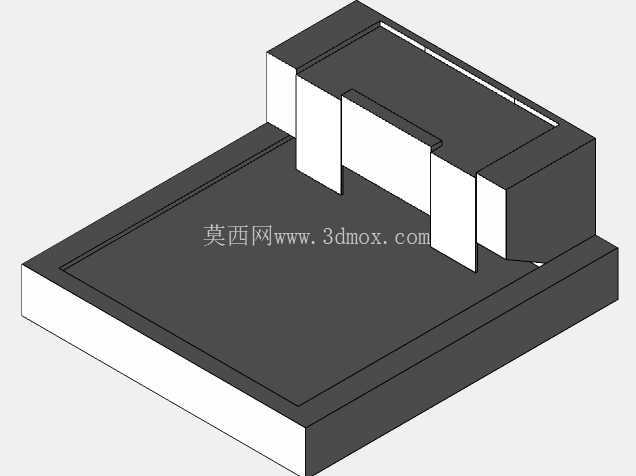

　　在通讯终端设备的内部结构布局中，这类池塘式凹陷安装基座是高频信号模块常用的承载结构，日常接触的工业级通讯网关、小型信号中继设备内部，都会用到这类结构来承载核心信号处理板卡，避免板卡直接贴合主壳体带来的信号串扰问题。从结构形态上看，该基座采用下沉式池塘型腔体设计，腔体边缘设置三段式凸起挡边，挡边并非连续整圈结构，而是在对应板卡接线端、散热端预留了缺口，既可以在装配时对板卡形成X、Y两个方向的定位约束，减少装配时的对位调整时间，也不会遮挡板卡的外接接口与散热风道。

　　设计这类结构时，首先要考虑的是安装边界的适配性，基座底部的平整安装面需要预留对应规格的固定孔位，孔位的位置公差控制在0.1mm范围内，保证与设备主壳体的安装柱完全对位，避免装配时出现孔位偏移导致的螺丝锁附滑牙问题。腔体的下沉深度需要匹配所承载板卡的元件最高高度，保证板卡放入后，最高元件的顶端与挡边顶端保留至少0.5mm的安全间隙，避免上盖装配时挤压元件造成损坏。从功能特性来看，三段式挡边的高度经过针对性计算，既能够对板卡形成侧向的限位，防止设备在运输、使用过程中受到震动时板卡出现横向位移，也不会完全包裹板卡边缘，给板卡的布线、外接排线预留了足够的操作空间，装配时操作人员可以直接从缺口位置将排线插入板卡接口，不需要额外调整板卡位置。

　　这类结构的材质通常选用改性ABS+PC混合工程塑料，本身具备一定的电磁屏蔽辅助效果，同时塑料材质的绝缘特性可以避免板卡底部的焊点直接接触金属壳体造成短路问题，相比全金属屏蔽罩结构，这类塑料基座的重量更轻，成型工艺更简单，批量生产成本更低，适合消费级、工业级通讯设备的大规模量产使用。在实际的结构设计过程中，这类基座的壁厚设计保持均匀，整体壁厚控制在2mm左右，挡边位置的壁厚与底部壁厚保持一致，避免注塑成型时出现缩痕、翘曲等缺陷，保证基座底部的平面度满足安装要求。挡边与底部腔体的连接位置设置了R0.3mm的圆角过渡，既可以减少注塑时的应力集中问题，提升结构的抗冲击强度，也能够避免锐边在装配过程中划伤操作人员、刮损板卡表面的阻焊层。

　　基座底部的腔体边缘还设置了一圈浅槽，装配时可以在浅槽内粘贴导电泡棉，当板卡安装到位后，导电泡棉会贴合板卡的接地层，辅助提升板卡的电磁屏蔽效果，减少外部电磁信号对板卡高频电路的干扰，同时也能够吸收一部分设备运行时产生的震动，提升板卡的安装稳定性。在设备的实际使用场景中，这类基座承载的通常是射频信号处理模块、核心主控板卡这类对安装稳定性、抗干扰能力要求较高的部件，下沉式的池塘结构可以让板卡的大部分体积嵌入基座内部，降低板卡在设备内部的整体占用高度，帮助压缩设备的整体厚度，符合当下通讯设备小型化、轻薄化的设计趋势。设计时还需要考虑板卡的拆卸维护性，三段挡边之间的缺口宽度大于常用镊子的操作宽度，后期维护时不需要额外的专用工装，就可以通过缺口位置将板卡从基座中撬起取出，降低设备的后期维护成本。基座底部的安装面还设置了若干细小的凸点，凸点高度0.1mm，当基座通过螺丝锁附在设备主壳体上时，这些凸点可以减少基座与壳体之间的接触面积，避免壳体表面的细微不平整导致基座安装后出现翘曲，保证板卡安装后的平面度，避免板卡因为安装应力出现变形，导致板卡上的贴片元件虚焊、脱落。
