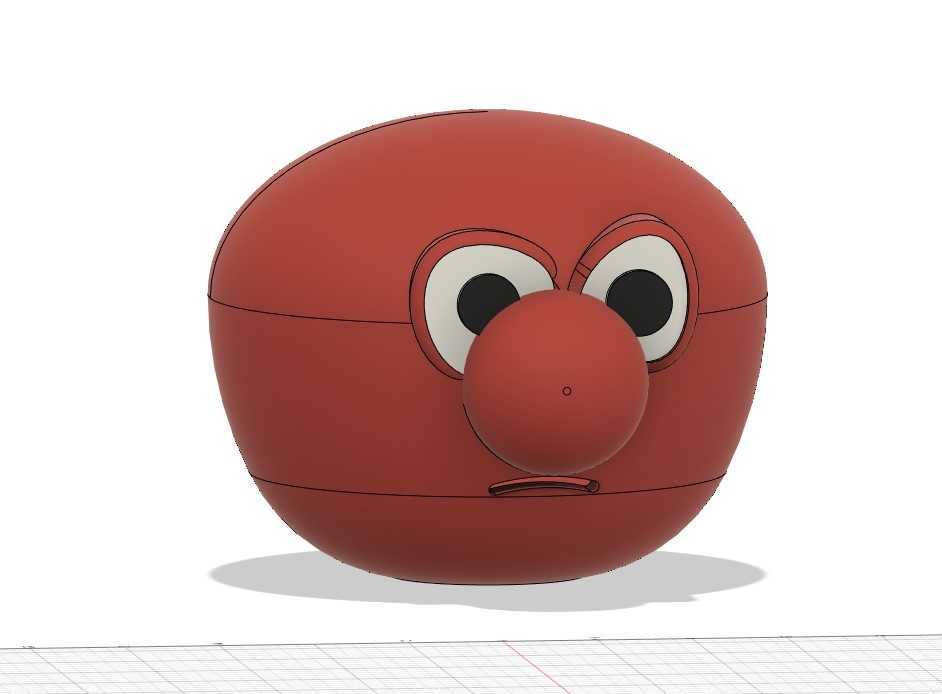

卡通番茄造型可拆卸鼻子存钱罐结构设计

这款卡通番茄造型的储钱容器，在日常家居场景中可同时承担硬币收纳与桌面趣味摆件的双重作用，区别于传统一体式储钱罐的取币难题，结构设计上做了针对性的功能拆分。整体外形采用圆润的椭球轮廓，所有外露棱边均做R3以上的圆角过渡，避免日常使用过程中磕碰划伤，适配儿童使用场景的安全需求，整体最大外轮廓尺寸控制在120mm*110mm*100mm区间，放置于桌面、置物架时不会占用过多空间，底部设置直径80mm的平整支撑面，配合整体重心下移的内部腔体设计，放置时的静摩擦系数满足日常轻碰不会倾倒的稳定性要求。

结构拆分上整体分为上下主壳体、鼻子取币塞、面部装饰嵌件四个主要部分，上下主壳体采用止口配合结构，配合面设置1.2mm宽的定位止口，装配后可保证壳体拼接处的缝隙均匀控制在0.2mm以内，无明显错位台阶，壳体壁厚统一设置为2mm，采用食品接触级ABS材质注塑成型的工艺方案时，可保证充模过程无缺胶、缩痕问题，同时满足日常使用的抗摔强度要求，从1.2m高度自由跌落至水泥地面时，壳体不会出现开裂、崩边问题。

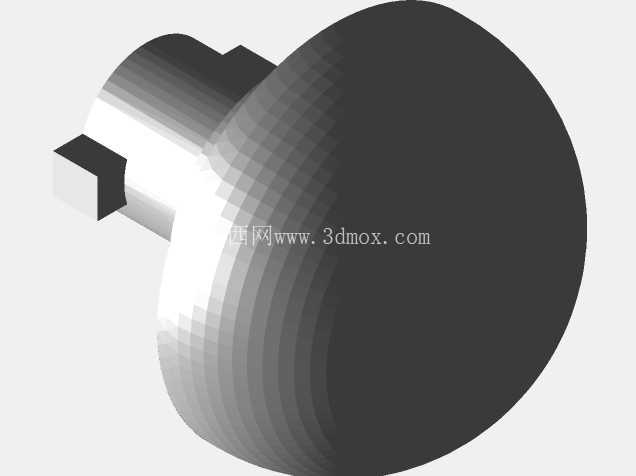

作为核心功能结构的鼻子部件，采用过盈配合的塞装结构与前侧壳体连接，配合段设置3道环形密封筋，单道筋的过盈量设置为0.3mm，既可以保证日常使用时塞体不会意外脱落，又能在需要取币时，通过手指捏住鼻子部位施加15N左右的轴向拉力即可顺利拔出，露出直径40mm的取币口，无需像传统储钱罐那样破坏罐体即可取出内部存放的硬币，取币口的尺寸经过适配验证，可顺利通过1元、5角、1角等所有流通面值的硬币，同时不会因为开口过大导致硬币在倒置时意外洒出。

面部的眼睛、嘴部结构采用嵌件装配方案，眼睛部分的白色眼白、黑色瞳孔部件分别单独加工后卡入主壳体的预设卡槽内，相比整体印刷的方案，立体嵌件的视觉层次感更强，卡通形象的还原度更高，嘴部的细窄凹槽结构直接在主壳体上一体成型，深度控制在1mm，既可以还原角色的表情特征，又不会因为凹槽过深导致积灰难以清理。

内部储币腔体的有效容积约为600ml，按照1元硬币的单枚体积计算，可容纳约350枚硬币，满足普通家庭日常零散硬币的收纳需求，腔体内部无多余的加强筋凸起，倒出硬币时不会出现硬币卡滞在加强筋缝隙中的问题，主壳体顶部预留直径3mm的投币口，投币口做倒圆角处理，投币时不会划伤手指，投币口的位置设置在顶部中心偏后位置，投币时硬币可顺利滑入腔体底部，不会卡在投币口位置。

在结构建模过程中，所有配合面均做了拔模角度处理，壳体外表面拔模角度设置为1.5度，内部配合止口的拔模角度设置为1度，满足注塑生产的脱模要求，鼻子塞体的配合段拔模角度设置为0.5度，保证插拔过程中的阻尼感均匀一致，不会出现越塞越紧难以拔出的问题。底部支撑面设置0.5mm深的环形防滑垫安装槽，可粘贴直径75mm的硅胶防滑垫，进一步提升放置时的防滑性能，即使在光滑的玻璃桌面也能稳定放置。

从使用场景拓展来看，该结构除了作为储钱罐使用外，调整内部腔体结构后也可作为小型桌面收纳盒使用，用来存放回形针、图钉等小型办公文具，鼻子部位的塞装结构同样可以作为取放口使用，分体式的壳体结构也方便用户自行对表面进行涂装改色，满足个性化的DIY装饰需求，整体结构无复杂的异形曲面，建模过程中采用旋转、放样、布尔运算等常规特征即可完成，所有壁厚均匀，无壁厚突变问题，后续开模生产的工艺难度低，适合小批量量产加工。
