家用手动垃圾桶垃圾压缩装置结构设计

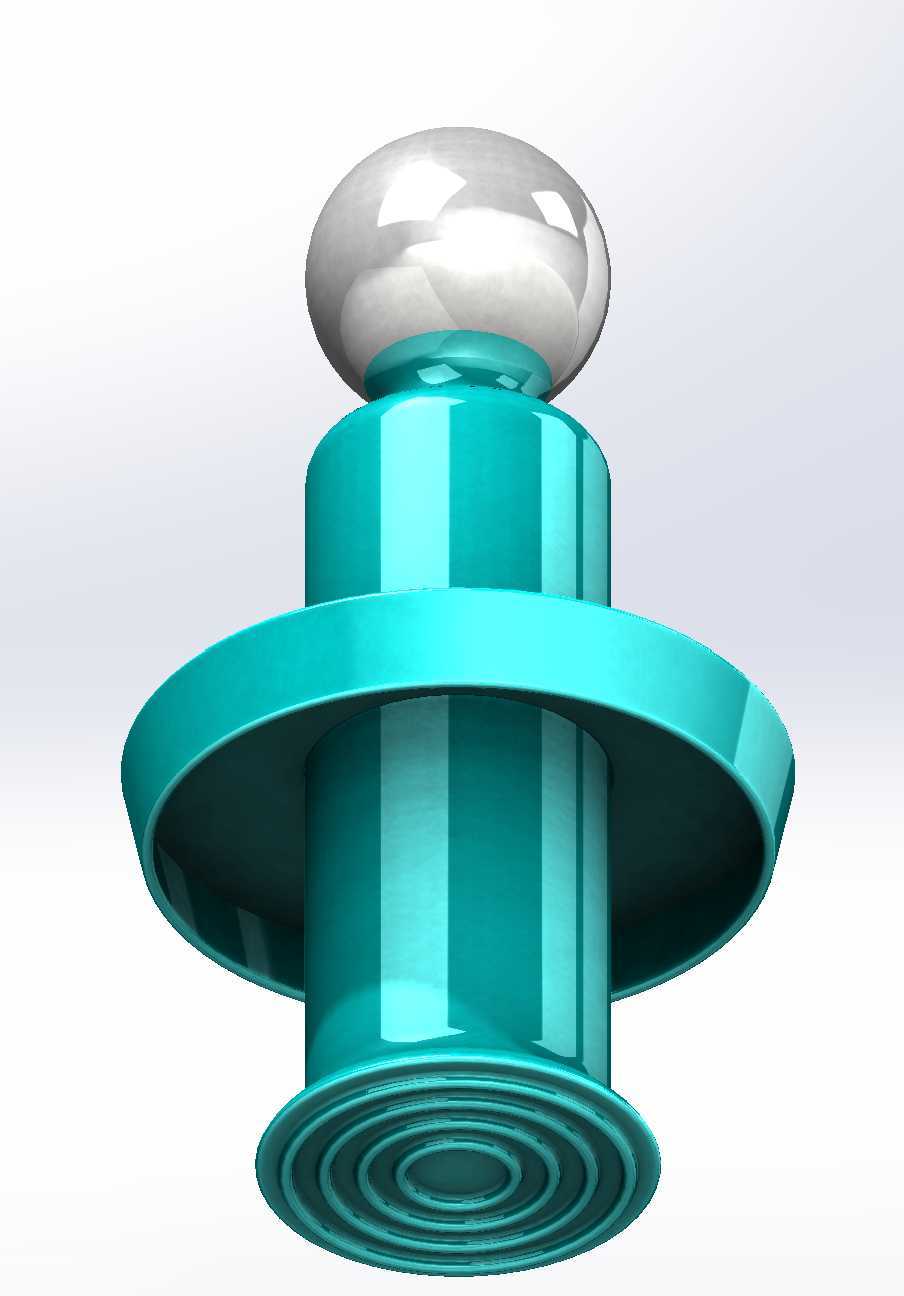

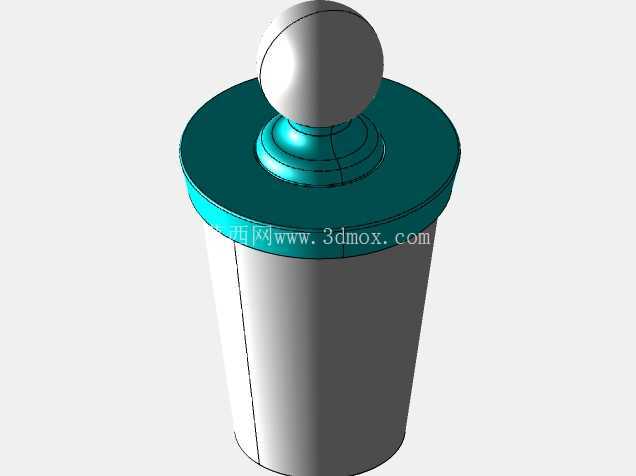

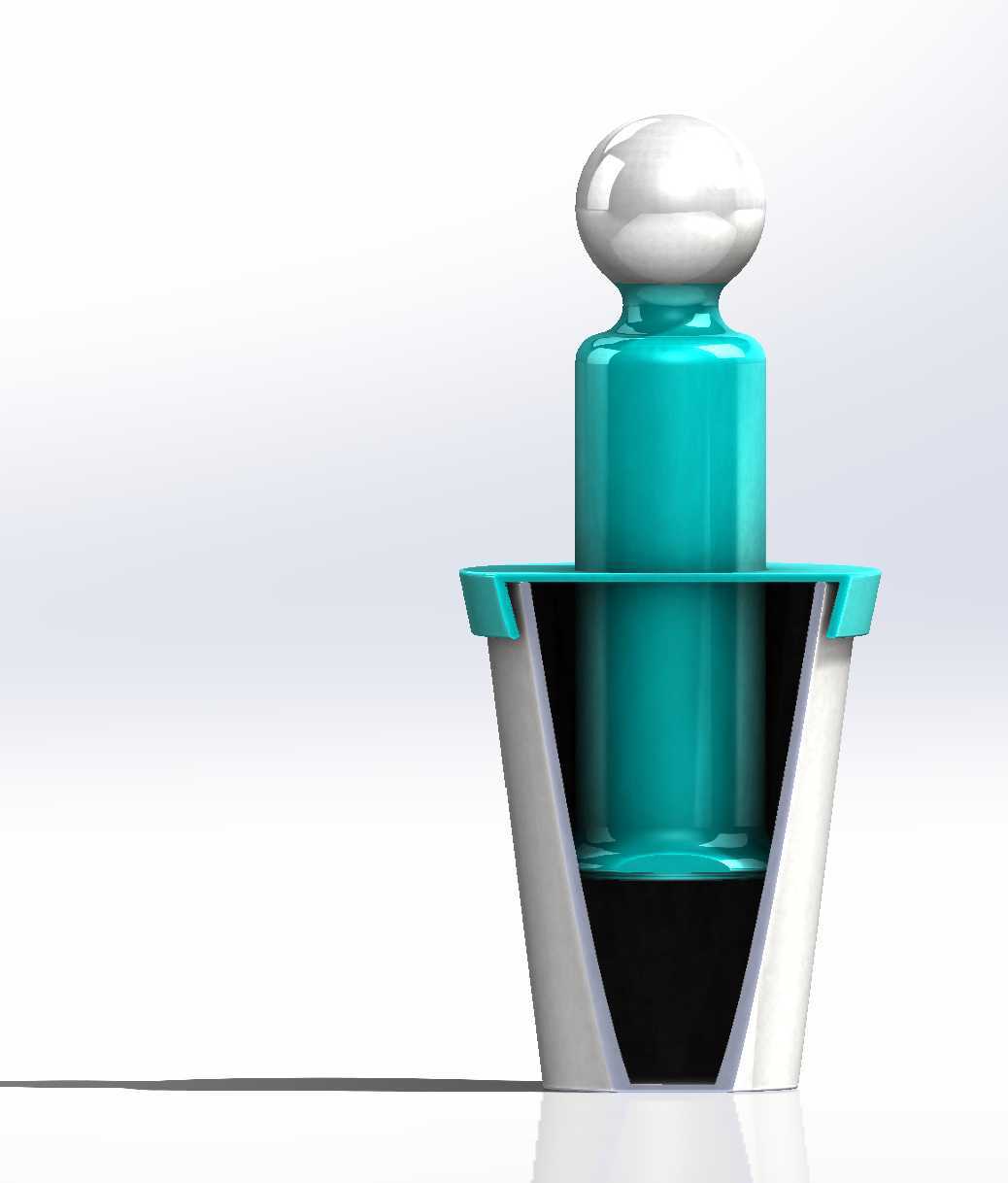

　　这款手动垃圾压缩装置，核心适配场景覆盖家庭厨房、小型办公区茶水间、出租屋餐厨垃圾收纳点位，针对日常丢弃的厨余残渣、快递包装软塑、纸巾果壳这类蓬松垃圾占桶容积极大的痛点设计，无需外接动力源，纯手动操作即可完成垃圾压实动作，能直接将常规12L-20L脚踏垃圾桶的实际容载率提升60%以上，减少垃圾袋更换频次的同时，也能降低塑料垃圾袋的整体消耗量。从结构设计逻辑来看，整套装置分为压合施力端、导向压杆、压合盘、桶沿定位座四个核心部分，顶部施力端采用圆弧球面造型，贴合手掌发力弧度，手动按压时掌心受力均匀，不会出现硌手、施力偏移的问题，表面做圆弧过渡处理没有尖锐棱角，日常使用时不会刮蹭手部。

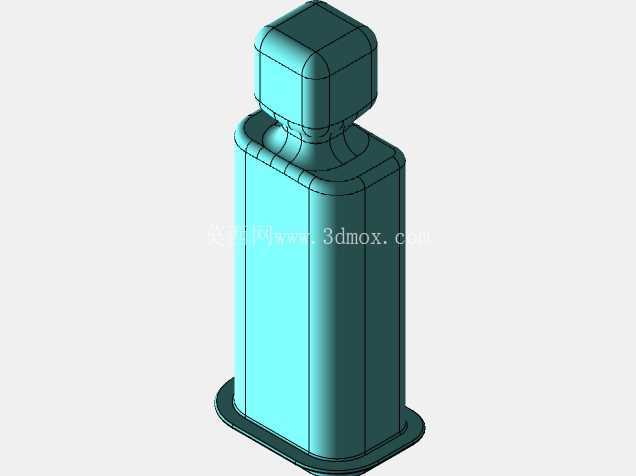

　　导向压杆采用等直径圆柱结构，和压合盘保持同轴度公差控制在0.2mm以内，下压过程中不会出现卡滞、偏斜的情况，压杆长度经过匹配测算，完全下压后压合盘距离桶底预留30mm安全间隙，不会直接挤压到桶底积存的渗滤液，避免渗滤液受挤压溢出桶外造成污染。压合盘直径比常规垃圾桶内径小8mm，边缘做15度倒角处理，下压过程中不会刮蹭垃圾桶内壁，同时能保证压合面完全覆盖垃圾堆放截面，不会出现边缘垃圾漏压的情况；压合盘背面设置多道放射状加强筋，筋高6mm，厚度2mm，能承受最大150N的垂直下压力，日常按压压实垃圾时不会出现盘面变形、翘曲的问题。

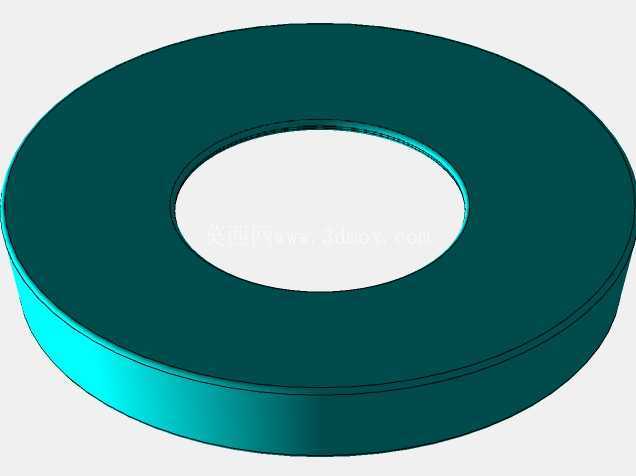

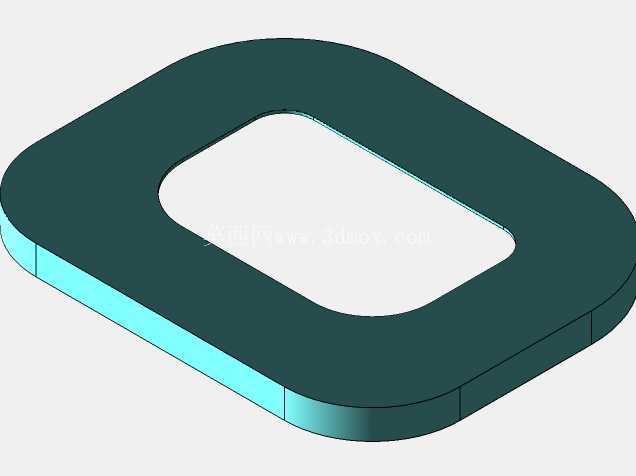

　　桶沿定位座采用外翻边卡扣结构，适配市面上绝大多数上宽下窄的锥度敞口垃圾桶，定位座内侧设置3mm厚的弹性贴合胶条，卡在桶沿上时不会出现滑动、移位，不需要额外打孔或者粘接固定，拆装都很方便，不用时可以直接从桶沿取下收纳，不会占用额外的储物空间。从安装边界来看，整套装置未下压状态下总高度比垃圾桶本身高出180mm，放置在厨房台面旁、墙角垃圾桶位时不会和上方的橱柜底板、台面下沿产生干涉，定位座最大适配桶沿厚度为12mm，常规塑料垃圾桶、不锈钢垃圾桶的卷边桶沿都能稳定卡装，不需要针对特定垃圾桶做额外改装。实际使用过程中，每次丢入蓬松垃圾后，只需要单手握持顶部施力端垂直下压，就能将蓬松的垃圾压实到桶体下半部分，不需要用手直接接触垃圾，整个压合过程施力行程控制在120mm，成年人单手即可完成操作，不需要借助身体重量施压；压杆表面做光滑处理，沾染污渍后可以直接用湿抹布擦拭清洁，不会残留油污、异味。结构上没有设置复杂的传动、锁止零件，整体零件数量控制在5件以内，长期使用不会出现弹簧失效、卡扣断裂这类故障，日常维护只需要定期擦拭表面污渍即可，不需要额外加注润滑油或者更换易损件。

　　针对餐厨垃圾使用场景，压合盘和压杆的接触位置做了密封过渡处理，下压过程中渗滤液不会顺着压杆向上反流到施力端位置，避免使用时脏污手掌；定位座的外翻边结构刚好覆盖垃圾桶桶沿的上表面，压合作业时渗滤液也不会从桶沿边缘溢出，能保持桶体外部的清洁。不同于电动压缩垃圾桶需要供电、结构复杂易故障的问题，这款纯机械结构的压缩装置没有电子元器件，不存在电路受潮短路、电池亏电无法使用的问题，哪怕是在潮湿的厨房环境、无供电的户外临时垃圾点位也能正常使用，适配场景更加灵活。从建模细节来看，所有配合面都做了公差匹配，压杆和定位座的导向孔之间预留0.1mm的配合间隙，下压过程顺滑无卡顿，所有外露边缘都做了R2以上的圆角处理，没有锐边毛刺，符合家用器具的安全设计要求；整体造型简洁，没有多余的装饰结构，生产时可以采用一体注塑工艺加工，量产成本可控，适合作为家用垃圾桶的配套配件推广使用。
