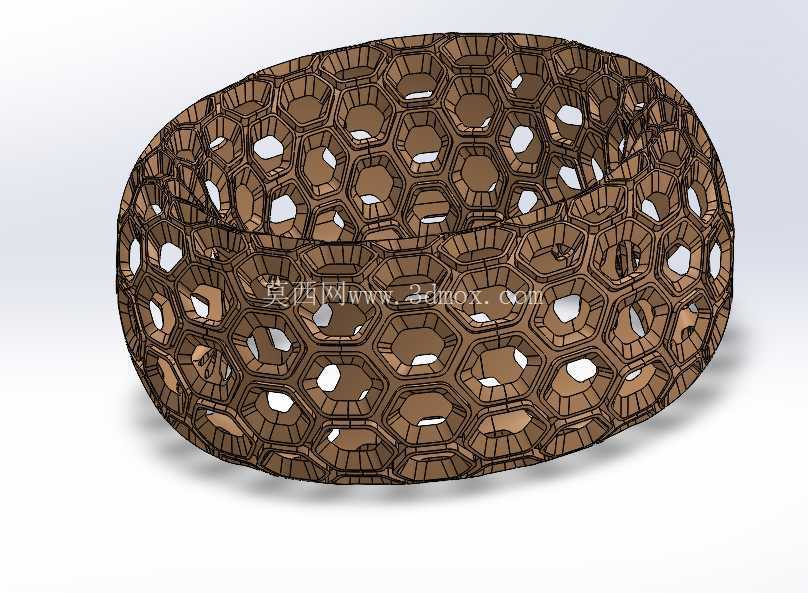

镂空蜂窝结构环形构件三维设计

　　这款环形蜂窝镂空构件的设计，最初是面向通讯基站配套的透波防护外罩需求展开，在户外通讯设备的实际部署场景中，这类构件需要同时兼顾结构强度、透波性能、通风散热以及轻量化运输安装的多重要求，传统的实心环形罩体不仅自重过大，安装时需要额外的吊装辅具，还会在长期户外使用中因为内部积热导致通讯元件工作温度超标，同时实心结构对信号的遮挡损耗也会影响信号覆盖范围。设计过程中首先确定了环形的整体轮廓，适配现有通讯抱杆的外围安装边界，整体环形的内径预留了足够的穿装间隙，能够兼容常规直径的通讯杆体安装，外径控制在合理范围内，避免超出安装点位的风阻安全阈值，整体轴向宽度根据配套设备的散热区域长度做匹配，保证能够完全覆盖需要防护的设备段。

　　结构选型上采用仿生蜂窝的多孔排布逻辑，正六边形的蜂窝单元本身具备极佳的比强度，在相同耗材用量的前提下，蜂窝结构的抗形变能力远高于均匀开孔的网格结构，能够抵御户外12级阵风带来的风压载荷，同时六边形开孔的均匀排布不会出现局部应力集中的问题，避免长期户外交变载荷下出现结构疲劳开裂。每个蜂窝单元的壁厚做了渐变处理，在环形构件的上下边缘位置适当增加壁厚，提升安装接触面的结构强度，中间区域的壁厚保持均匀薄壁状态，进一步降低整体自重，所有蜂窝单元的开孔边缘都做了小圆角过渡，避免加工过程中出现应力开裂，同时也减少户外使用时的风噪问题。

　　镂空率的计算经过多轮仿真验证，最终确定的开孔占比既能够保证内部通讯设备的自然通风散热，让设备工作产生的热量可以顺着蜂窝孔快速散出，不需要额外加装散热风扇，降低设备整体功耗，又能够阻挡大部分的落叶、飞虫以及大颗粒沙尘进入设备内部，减少日常维护的清理频次。从安装适配性来看，整个环形构件采用分体式拼接的设计思路，两个半环形结构可以在现场快速扣合安装，不需要拆卸原有通讯杆上的设备就可以完成加装，拼接位置的连接点位隐藏在蜂窝结构的筋条位置，不会破坏整体的外观一致性，也不会额外增加风阻。

　　除了通讯领域的应用外，这种结构的环形构件也可以适配通风管道的消音段、灯具的散热外罩、户外座椅的支撑结构等场景，不同场景下只需要调整环形的直径、宽度以及蜂窝单元的尺寸参数，就可以快速适配不同的载荷与安装要求。建模过程中采用参数化的阵列逻辑，先绘制单个正六边形蜂窝单元的轮廓，通过环形阵列配合曲面映射的方式，让所有蜂窝单元都能够贴合环形的外曲面，保证每个开孔的法向都垂直于环形表面，避免出现开孔歪斜导致的应力不均问题，同时对所有筋条的相交位置做了布尔合并处理，保证整个构件是一个连续的整体结构，没有多余的碎面或者重叠几何，方便后续导入仿真软件做力学与流体仿真验证，也可以直接导出用于3D打印或者开模生产的加工文件。在结构强度校核环节，针对户外使用的常见载荷做了多工况仿真，包括垂直方向的积雪载荷、水平方向的风压载荷、安装过程中的夹持载荷，仿真结果显示最大应力远低于常用工程塑料或者铝合金材料的屈服强度，安全系数满足户外长期使用的要求，整体重量相比同尺寸的实心环形构件降低了60%以上，大幅降低了运输与安装的成本。
