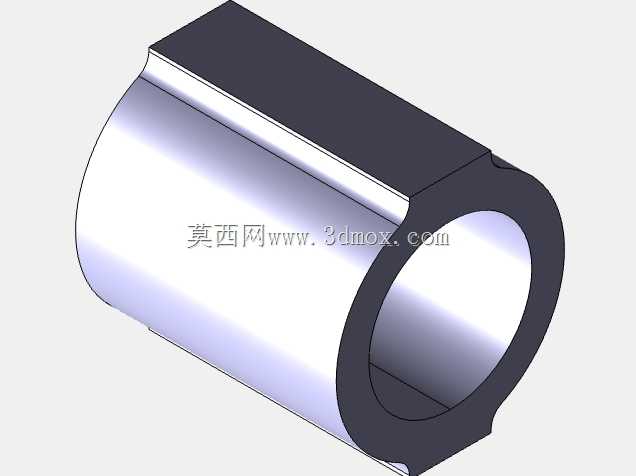

阀块配套带定位面空心衬套结构

这类带单侧铣平定位面的空心衬套，多配套在液压阀块的阀芯安装孔位中，属于阀组内部的导向耐磨类零件，日常工况下需要承受阀芯往复运动带来的径向摩擦，同时要隔绝阀芯与阀块基体的直接接触，避免阀块本体的铝合金或铸铁基材在长期往复摩擦下出现磨损拉毛，延长整个阀组的大修周期。从实际应用场景来看，这类衬套常出现在中低压换向阀、节流阀的阀块装配环节，部分仪表类控制阀的阀杆导向位也会采用同结构衬套，相比无定位面的光面衬套，外侧的铣平面结构可以直接卡在阀块孔位的对应定位槽内，完全杜绝衬套随阀芯往复动作出现跟转、轴向窜动的问题，不需要额外加装紧定螺钉或者定位销，能压缩阀块的轴向安装空间，适配紧凑化的阀组布局需求。

设计这类零件的时候，首先要匹配阀块上的安装孔公差，衬套的外圆一般采用m6级过渡配合，压入阀块孔后能保证足够的抱紧力，不会因为油压脉动出现松动；内孔则要根据配套阀芯的杆径选择H7或者H8间隙配合，保证阀芯滑动顺畅无卡滞，同时把内孔与外圆的同轴度控制在0.02mm以内，避免压装后内孔出现偏斜导致阀芯运动卡涩。外侧的铣平定位面尺寸需要和阀块孔内的铣槽宽度匹配，一般铣平位置到衬套中心的尺寸要比阀块定位槽的深度小0.05-0.1mm，保证压装时定位面能完全贴合槽底，不会出现压装不到位的情况。衬套的壁厚通常控制在3-5mm区间，壁厚过薄会导致压装时容易变形，内孔圆度超差；壁厚过厚则会占用过多阀块内部空间，压缩流道的布置余量。

从安装边界来看，这类衬套的轴向长度一般比阀块上的安装孔深度短0.1-0.2mm，压装后衬套端面不会突出阀块的结合面，避免影响阀块与阀盖、相邻阀片的密封贴合，防止出现油压泄漏的问题。衬套的两端都做了0.5×45°的倒角，一端用于压装时的导向，避免压装过程中切屑刮伤阀块孔壁，另一端用于阀芯插入时的导向，方便装配时阀芯顺利穿入衬套内孔，不会出现磕碰内孔边缘导致翻边卡滞的问题。材质选择上，这类衬套多采用锡青铜或者高力黄铜制作，部分低压工况也会采用45号钢表面淬火处理，青铜材质的自润滑性能更好，适合阀芯动作频率较高的工况，钢质衬套则成本更低，适合动作频次低、载荷较小的仪表阀类场景。

实际建模过程中，需要先绘制衬套的内外圆回转轮廓，通过回转命令生成基础的空心套体，再根据定位需求绘制外侧的铣平面轮廓，通过拉伸切除命令加工出定位平面，最后对两端的倒角、棱边的倒钝进行细节处理，建模时要注意所有配合面的尺寸公差标注，尤其是内外圆的同轴度、定位面与内孔中心的平行度要求，这些形位公差直接影响后续装配后的动作顺畅度。另外需要注意，衬套的内孔表面粗糙度要控制在Ra0.8以内，外圆表面粗糙度控制在Ra1.6以内，降低压装时的阻力，同时减少阀芯运动时的摩擦阻力，降低阀组的动作驱动力损耗。在阀块的整体装配中，这类衬套属于易损件，大修时可以单独更换，不需要整体报废阀块，能大幅降低设备的后期维护成本，尤其是在液压系统长期运行出现油液污染的情况下，衬套能优先承接杂质带来的磨粒磨损，保护阀块基体和阀芯的核心配合面。
